潍坊滨海开发区无梁拱形屋顶仓间罩棚施工案例

工程概况

山东潍坊滨海开发区粮库仓间罩棚是江苏杰达钢结构工程有限公司的典型案例工程，该项目采用无梁拱形屋顶结构，充分展示了现代钢结构工艺在粮食仓储建筑中的应用效果。

基本技术参数

• 工程地点：山东省潍坊市滨海开发区
• 结构形式：无梁拱形屋顶
• 跨度：18米
• 长度：85米
• 建筑面积：1521.5平方米
• 用途：粮库仓间罩棚

工程设计与材料选用

屋面材料规格

• 彩涂卷规格：台湾尚兴1.0mm海蓝色TS280GD-Z
• 产品特性：防锈性好、色彩美观、耐久性强

结构设计参数

• 屋面矢跨比：1：5（拱形的挠度与跨度的比例）
• 这个比例设计确保了屋面的排水性能和结构稳定性的理想平衡

主要施工内容

江苏杰达钢结构工程有限公司在本项目中完成了以下主要任务：

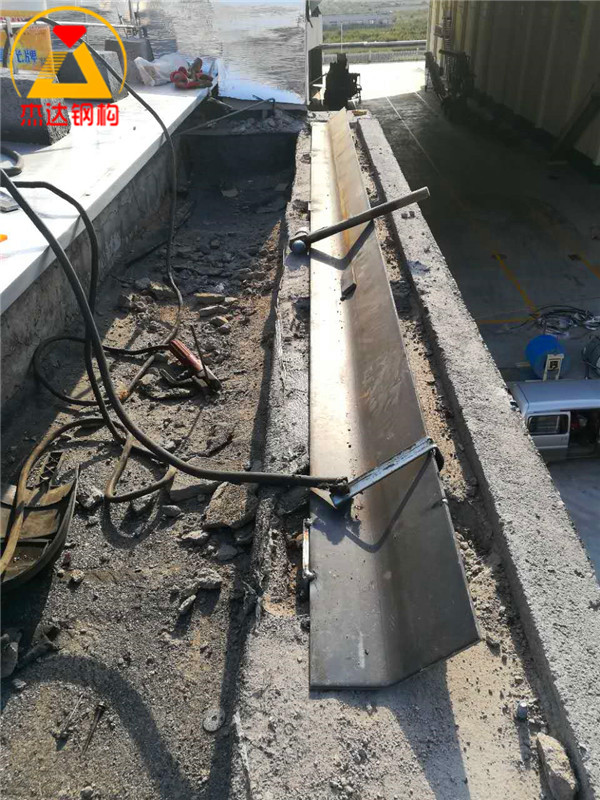

• 支座托板的焊接工作
• 拱形屋顶钢构件的制作

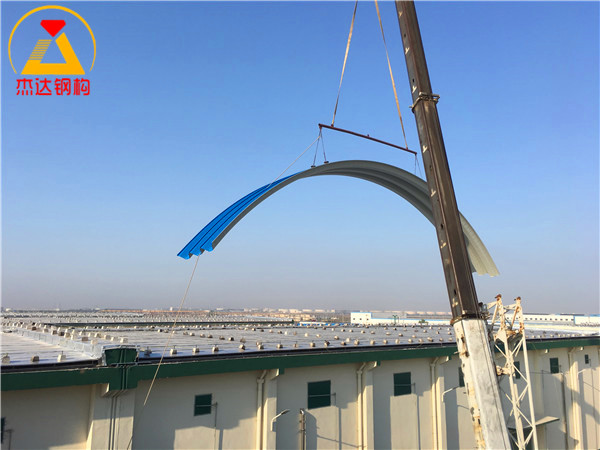

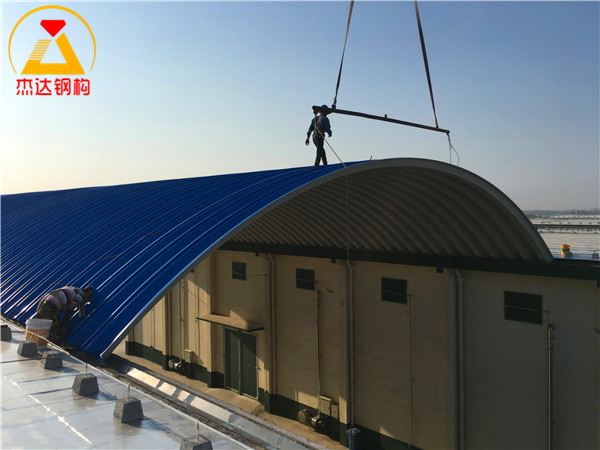

• 拱形屋顶的现场安装
• 质量检验和验收

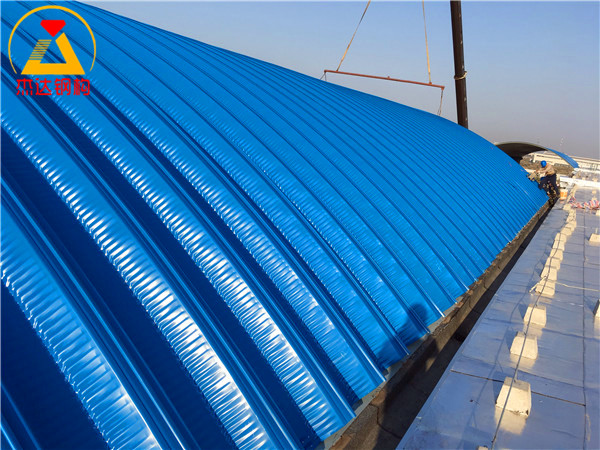

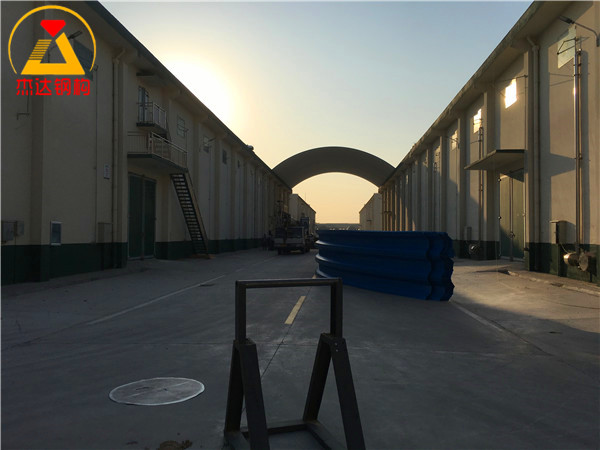

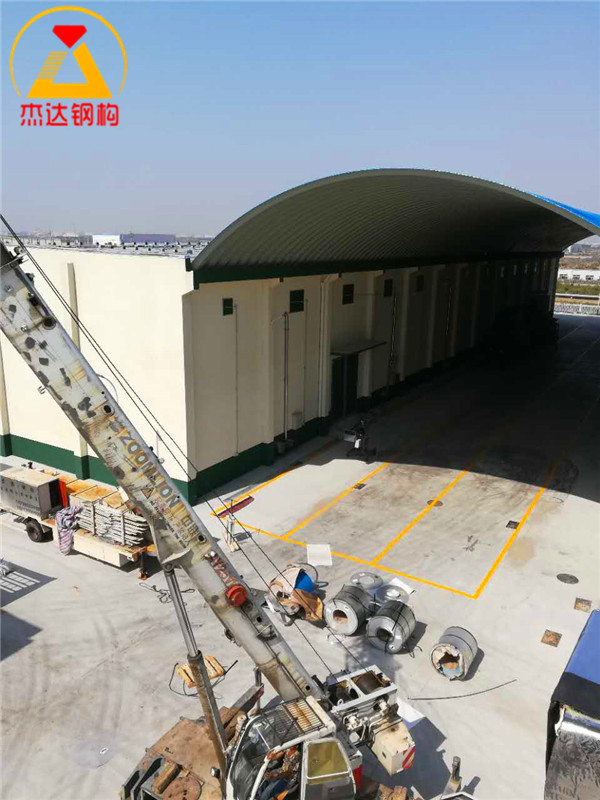

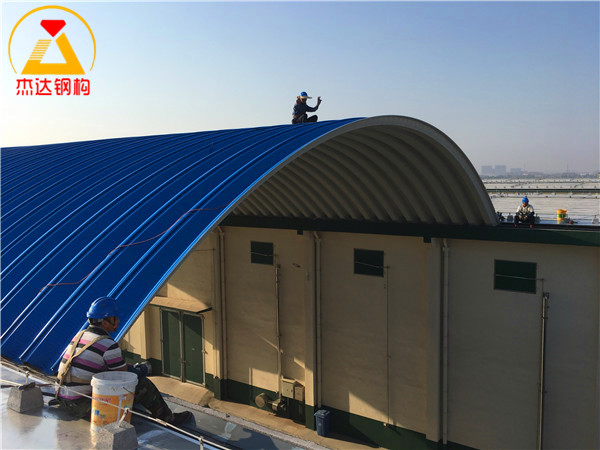

现场施工照片

工程技术特点

无梁拱形屋顶的优势

• 结构简洁高效，仅用弧形板材承受荷载，无需内部柱梁
• 充分利用空间，内部跨度大、视野开敞，便于粮食储存和机械操作
• 造价经济，节省钢材用量
• 防水性能好，弧形设计使雨水快速排出

施工工艺亮点

• 支座托板采用精密焊接工艺，确保连接强度和稳定性
• 拱形钢构件在工厂精确制作，现场快速安装
• 彩涂材料的使用既保证了防锈性能，也提升了建筑美观度

山东潍坊的地理与气候条件

地理位置

潍坊市位于山东半岛中部，滨海开发区靠近渤海，是华北地区的重要粮食种植和流通中心。

气候特点

• 属温带季风气候，四季分明
• 降水量较为丰富，特别是夏季易有暴雨
• 冬季风力较大，靠海近处风力更强
• 这些气候特点要求仓储建筑具有好的防水性和抗风性

无梁拱形屋顶在潍坊地区的适用性

拱形屋顶的快速排水特性和较好的抗风能力，使其特别适合潍坊等北方沿海地区的粮食储备库。与传统平屋顶和传统梁柱拱顶相比，无梁拱形屋顶在防水、抗风、经济性等方面都体现出明显优势。

常见问题

无梁拱形屋顶与传统梁柱拱顶有何区别？

无梁拱形屋顶直接在支座上形成连续拱形，内部无中间支撑梁柱，充分释放了建筑空间。传统梁柱拱顶则在内部保留了部分支撑结构，占用部分空间但结构更稳定。两种结构各有优缺点，选择应根据实际需求。

矢跨比1：5是什么意思？

矢跨比是指拱形的最高点与跨度中点的高度差（矢高）与跨度的比例。1：5表示矢高为跨度的五分之一，这个比例既保证了结构强度，又使屋面有足够的坡度进行排水。

彩涂卷如何防锈？

台湾尚兴彩涂卷通过在镀锌钢板表面涂覆有机涂层，形成多层保护，防止钢铁被氧化和腐蚀。特别是在靠海地区，盐分含量高，彩涂卷的防锈性能显得尤为重要。

小结

潍坊滨海开发区的这个粮库仓间罩棚项目充分展示了江苏杰达钢结构工程有限公司在无梁拱形屋顶设计、制作、安装方面的专业能力。从技术参数的精确选择，到现场施工的精心组织，再到对地方气候条件的充分考量，都体现了高水准的工程实践。该项目为其他地区的类似工程提供了宝贵的参考案例，也证明了无梁拱形屋顶结构在现代粮食储备建筑中的优越性。
