本图纸为福建三明永安某粮库仓间罩棚图纸,目前已经完成施工。
图纸代码
本份图纸的代码为:罩棚\福建 永安 17m x 85m
图纸总览

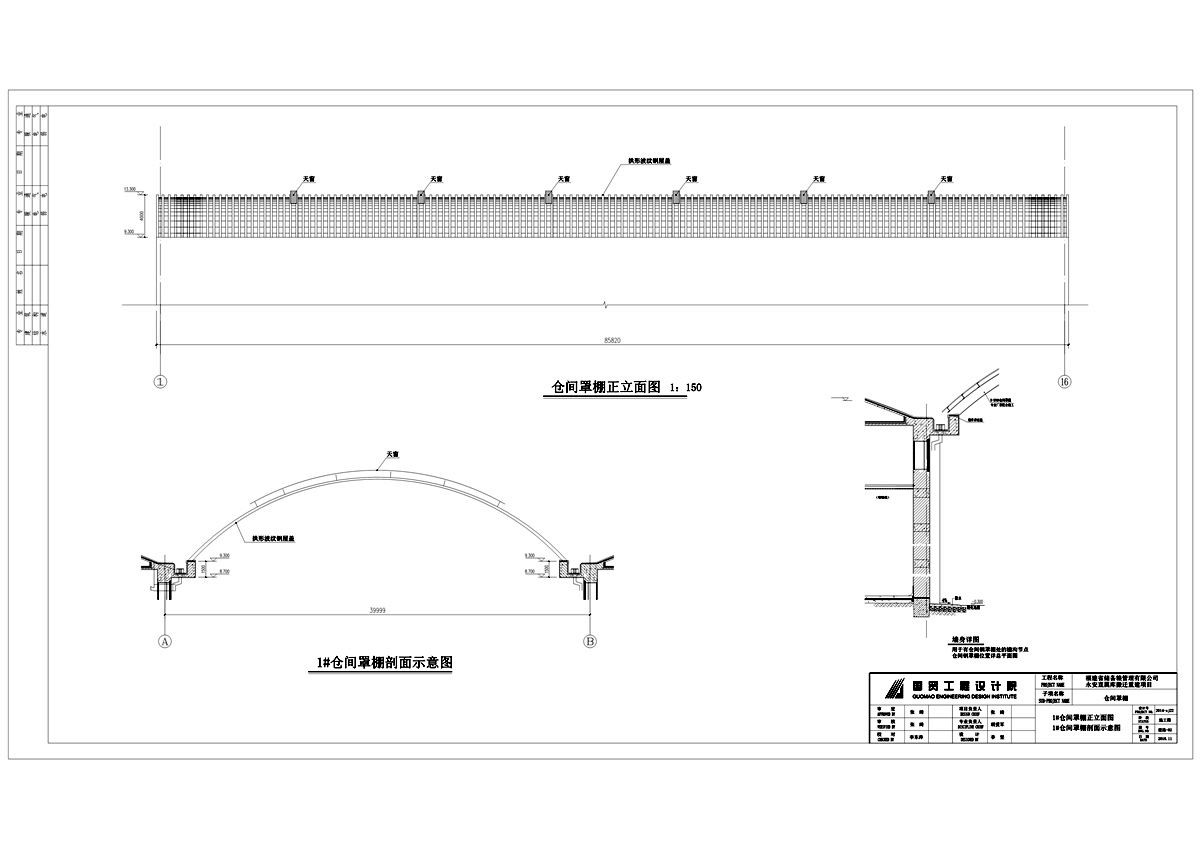

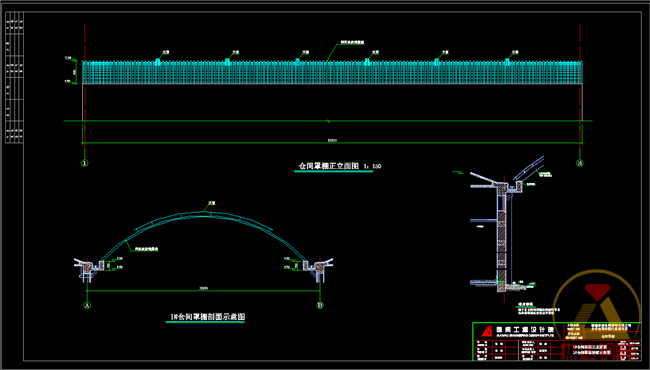

下面是本份拱形屋顶图纸的总览图:
图纸详情
下为福建三明某地仓间罩棚17米跨带采光带的拱形屋顶图纸设计说明
1、柱高9.63M屋面采用拱形波纹钢屋盖结构,材料选用热镀铝锌彩涂板TS280GD+Z,强度设计值235MPa,板厚0.8mm,板型YT6118,颜色为灰蓝色。
2、热镀铝锌彩涂板镀锌量不小于275g/m.
3、拱形钢屋盖必须由专业施工队伍采用专业设备按如下顺序制作安装。
(1)、小单元板制作;(2)、每三块小单元板一组咬合成基本单元;(3)、基本单元吊装就位后用自攻螺钉将单元板拱角栓接于连接角钢(LJ1)上;
4、屋面排水采用有组织排水,见屋面平面图。
5、拱型波纹钢屋盖结构单元板采用矩形槽型截面。
6、应符合国家标准《彩色涂层钢板和钢带》(GB/T12754)的规定。
7、仓间罩棚耐火等级不得低于二级。
8、拱形屋面单元板拱脚部分打钉受力点为一侧8cm,一侧15cm,角度为135度的通常托板,8cm焊接在预埋件上,背面每75cm一步焊接三角加强筋板。
9、拱形屋面板安装后,在其上方增设200mm*200mm的钢筋砼压梁,以提高罩棚的安全性。
10、其它未尽事宜,应严格按照《拱形波纹钢屋盖结构》(CECS167:2004)进行施工。

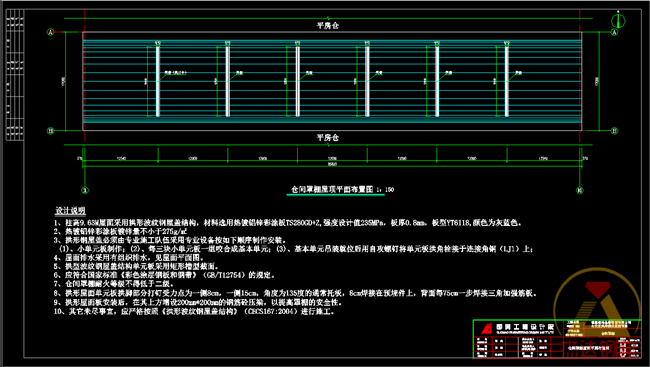

下图施工拱形波纹钢屋盖平面布置图,可以看到我们需要在屋顶上方安装3道采光带,采光带的宽度是610mm。
附:

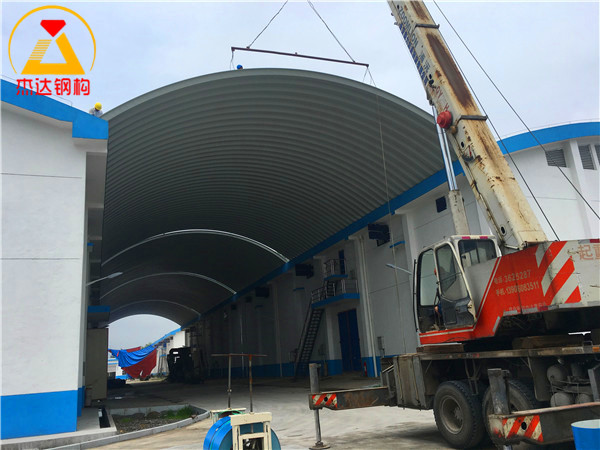

江苏杰达钢结构工程有限公司在2017年5月完成该拱形屋顶结构仓间罩棚施工,下为竣工仓间罩棚现场拍摄的图片:
友情提示:如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料,请联系杰达钢构获取帮助!
