拱形屋顶的力学原理与支座推力设计

拱形屋顶是一种特殊的结构形式，其承压原理与传统的梁式结构有本质区别。通过曲杆构形抗衡外部荷载并将其传递给支座，使得拱形屋顶具有高效的荷载承载能力和良好的跨度适应性。

拱形屋顶的基本承力原理

拱形屋顶以曲杆结构形式抗衡并传递外部荷载给支座。与直杆结构不同，拱形屋顶的铰支座不仅要承受竖向力，还需要承受相当大的水平向外的拱脚推力。这个合力的作用方向位于拱轴曲线在支座点处的切线方向上。拱脚推力是拱形屋顶最主要的力学特征之一，这一特性决定了拱形结构的设计方案和支座构造形式。

不同荷载下的压力分布

拱形屋顶所承受的荷载类型不同，其内部的压力曲线形状也会相应变化。一般情况下，采用恒载（固定荷载）下的压力曲线作为主要设计依据。然而，在活载（如风雪荷载）作用下，拱形屋顶内部可能产生弯矩，这时铰的设置就会直接影响拱内弯矩的分布状况。

拱的分类与应用选择

根据支座形式和地基条件，拱形屋顶可分为以下几种类型：

• 无铰拱：在良好地基或两侧有稳定边跨结构时采用，但这种拱在房屋建筑中使用较少
• 双铰拱：应用较为广泛，具有中等的超静定度和合理的造价
• 三铰拱：完全静定结构，最适合在软弱地基上采用，能够适应支座沉降差和拱拉杆变形

拱脚推力的影响因素

拱脚推力的大小与几何形状密切相关，矢高（即拱顶距支座水平线的高度）越小，拱脚推力越大。对于双铰拱，支座的垂直或水平位移都会引起内力的显著变化，这对支座在推力作用下不发生位移的要求提出了严格的约束条件。因此，拱脚推力的结构处理是拱形屋顶结构设计的中心问题。

支座设计的关键要求

为了确保拱形屋顶正常工作，支座必须能够有效承受拱脚推力而保持稳定不位移。这要求：

• 支座结构具有足够的强度抵抗水平推力
• 支座基础必须建立在稳定的地层上，避免沉陷
• 对于侧跨结构，需要考虑相邻结构的稳定性
• 在软弱地基条件下，应优先采用三铰拱以获得最大的结构灵活性

常见问题解答

为什么拱形屋顶比梁式屋顶能跨越更大的距离？

拱形结构通过曲杆形状，将竖向荷载分解为沿曲线方向的压力，使得结构内部主要承受轴向压力而很少产生弯矩，这样能够有效利用材料，跨越更大距离。

什么是矢高，它如何影响推力？

矢高是指拱顶到支座水平线之间的距离。矢高越小，拱的曲率越小，拱脚推力越大；矢高越大，推力越小。设计时需要在推力和跨度之间找到平衡。

为什么粮库普遍采用三铰拱？

粮库仓库对地基的要求往往不如民用建筑严格，地基可能存在沉陷。三铰拱作为静定结构，能够自由适应支座沉降差，不会因为地基沉陷而产生额外的内力和裂纹，是较经济合理的选择。

小结

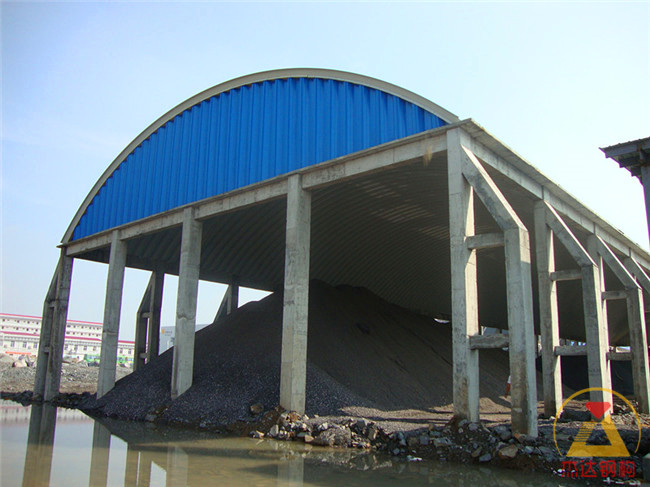

拱形屋顶的力学原理基于其特殊的曲杆构形，使其能以高效的方式承载和传递荷载。江苏杰达钢结构工程有限公司的设计师基于这些基本原理，为粮食储备设施和其他大跨度建筑设计了众多拱形屋顶结构，确保了建筑的安全性和经济效益。
