盐城建湖粮库拱壳屋面仓间罩棚施工设计案例详解

拱壳屋面结构是一种采用拱形波纹钢板覆盖的无梁轻质屋顶系统，具有跨度大、自重轻、施工快等优点，广泛用于粮食储备库、仓储设施的仓间罩棚。本文以盐城市建湖县中央储备粮直属库的实际工程为例，详解拱壳屋面的设计方案、防雷措施、施工节点和工艺流程。

项目基本概况

该项目为中央储备粮盐城直属库的仓间罩棚扩建工程，采用拱壳屋面结构覆盖大跨度仓间。拱壳屋面由波纹钢板、钢梁、支撑等组件组成，既能满足储备粮库的通风散热需求，又能有效阻挡日晒雨淋，是粮食储存的理想配置。

防雷设计与接地系统

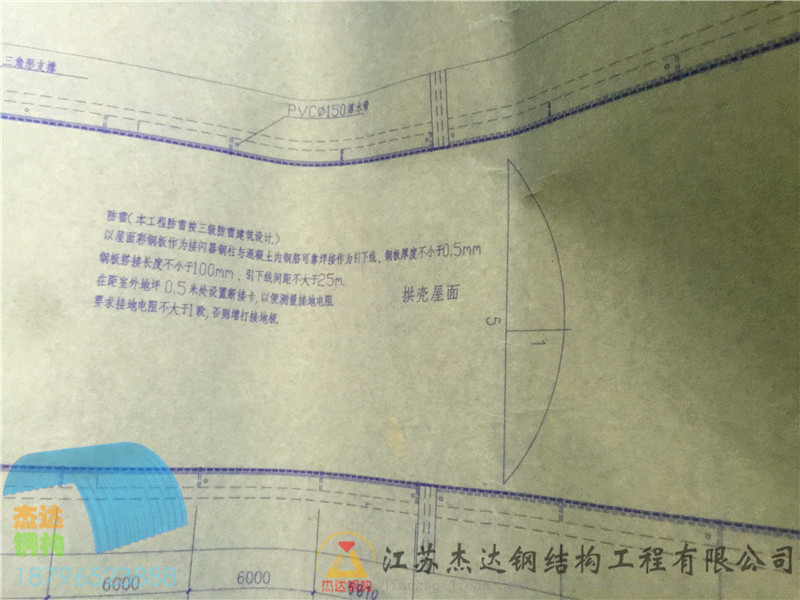

拱壳屋面的防雷按三级防雷建筑进行设计，采用以下措施：

• 接闪器：屋面彩钢板作为接闪器，板厚不得小于0.5mm
• 搭接连接：钢板搭接长度不小于100mm，确保电气连贯
• 引下线：由屋面钢柱与混凝土内钢筋可靠焊接形成引下线，间距不大于25m
• 接地装置：距室外地坪0.5米处设置断接卡，便于检测接地电阻
• 接地电阻：要求不大于1欧，不达要求时增加打接地极

施工图及平面设计

上图为中央储备粮盐城直属库仓间罩棚的总体施工图，展示了项目的平面轮廓和主要构件布置。

立面与布置设计

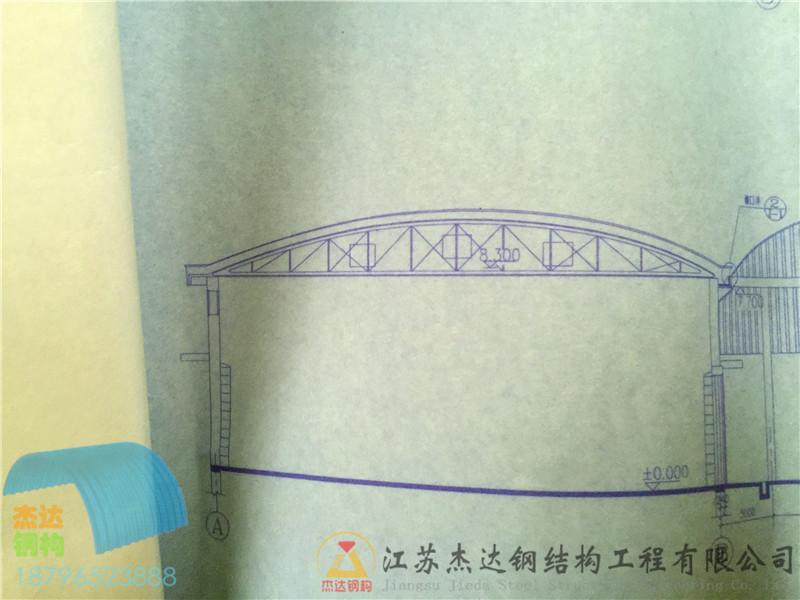

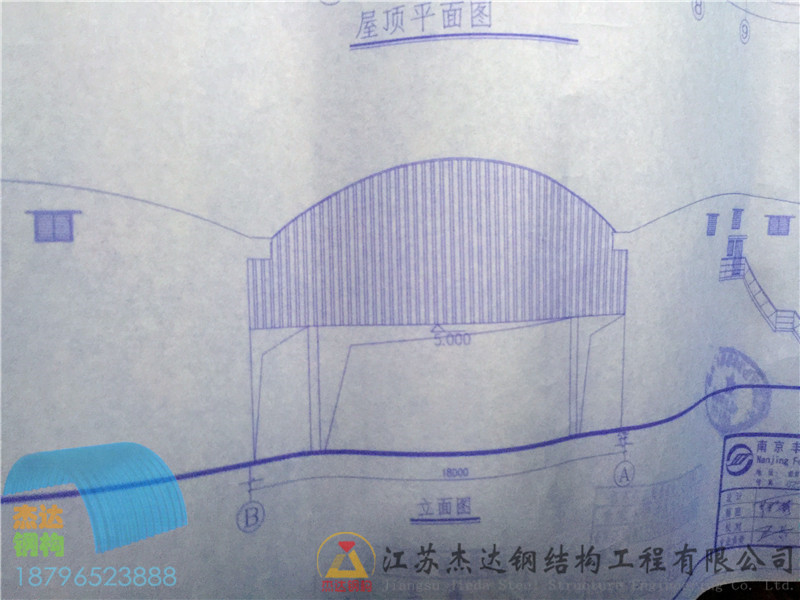

立面图清晰显示了拱形屋顶的整体轮廓和檐口高度关系。该项目原粮库侧面檐口高度为8.5米，新安装的拱壳屋面与原有建筑完美衔接。

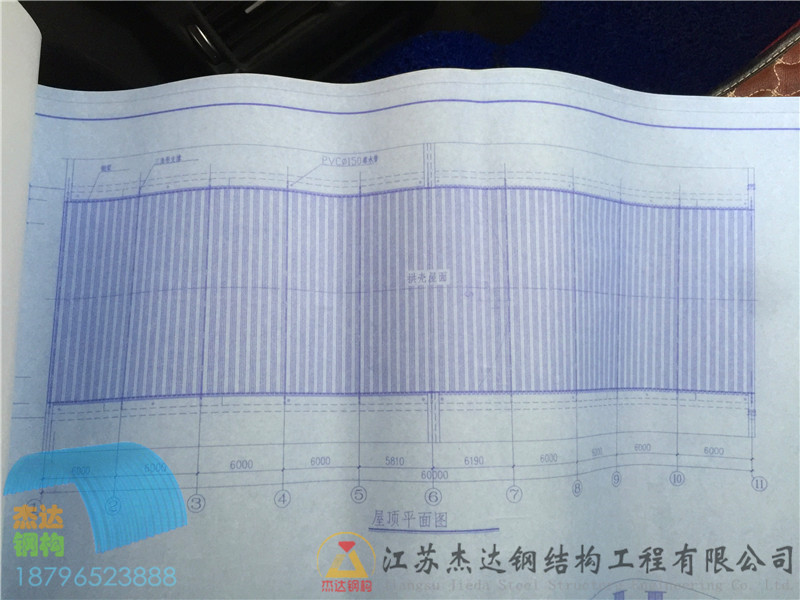

平面图清晰地展示了整个拱壳屋面的面积范围和布置情况，便于施工管理和物资计划。

边缘节点与H钢细节

屋顶边缘处采用H钢作为承力主梁，天沟采用槽钢开口朝下的设计，便于内部排水和检修。这是拱壳屋面中最关键的节点之一。

拱形屋架布置与支撑

拱形波纹钢板铺设在钢筋圈梁拱板屋架之上，屋架间距和拱板搭接均按设计要求进行，确保屋面的整体刚度和防水性能。

屋面坡度与平面设计

拱形波纹钢屋盖屋面平面图显示了板材的铺装方向和搭接情况，确保雨水能够顺畅流向天沟。

拱壳屋面设计要点

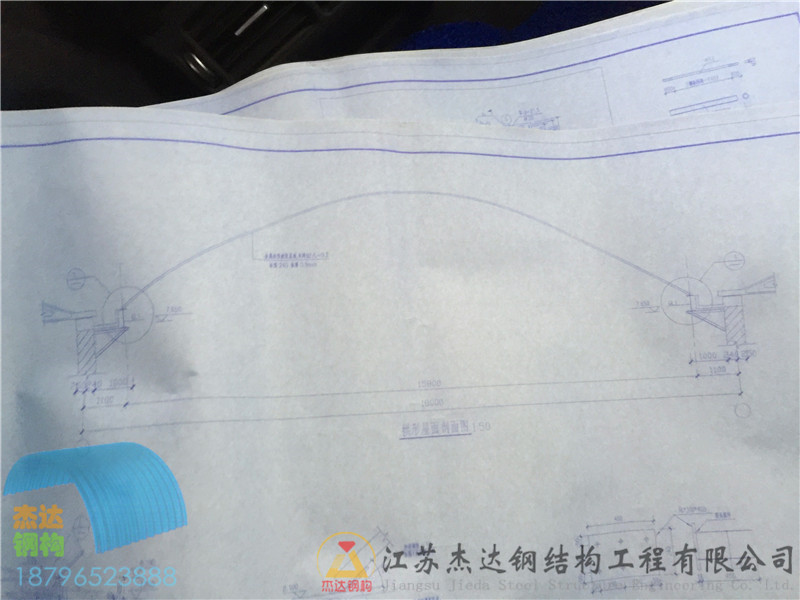

设计说明文件规定了拱形屋面的长度、宽度、弧高等关键尺寸，以及板材选型、防腐措施、安装工艺等技术要求。严格执行设计要求是保证工程质量的前提。

山墙设计与侧面封闭

拱壳屋面除了在山墙处需要竖向封闭外，侧面也需要部分封闭，以防止雨风侵入仓间，保护粮食安全。

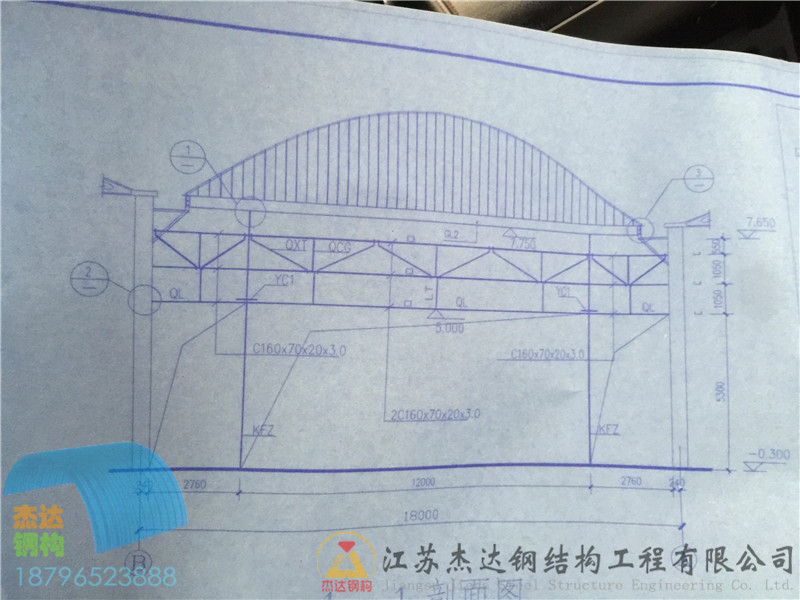

山墙钢梁详构造

山墙处的钢梁采用高强度设计，不仅要承载拱板的重量，还要抵抗风荷载和地震作用，是结构的重要承力构件。

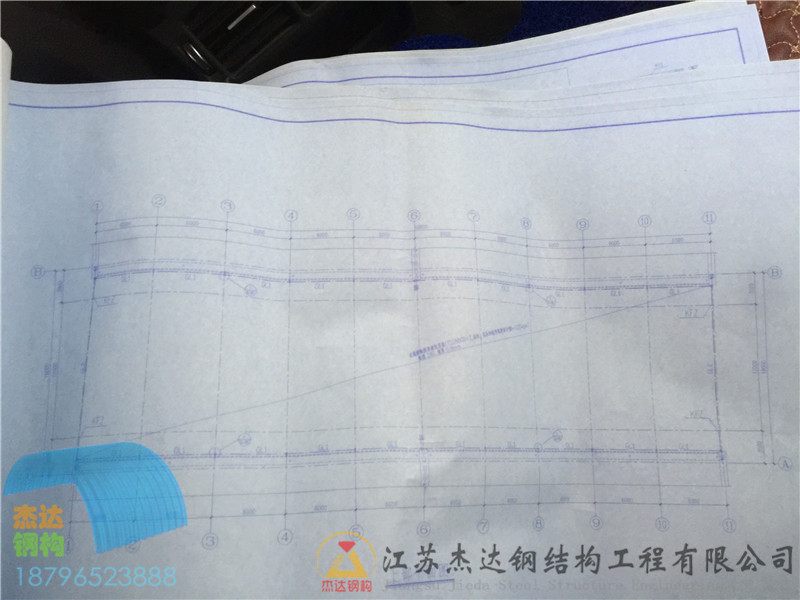

屋面整体平面布置

整体平面布置图用网格和尺寸清晰标注了拱壳屋面的全景布置，便于施工队伍理解和执行。

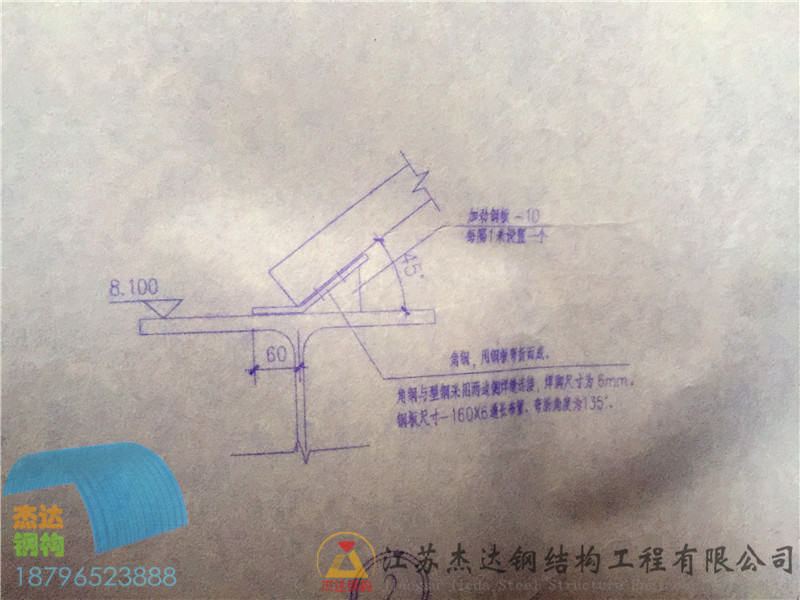

座板焊接与支撑角度

拱壳屋面的座板（托板）焊接在H钢上，托板与水平面的夹角为135度，这个角度设计可以使拱板更好地分散荷载，提高支撑的稳定性。

墙体锚固与分层安装

拱壳屋面的安装采用分层工艺：先在混凝土墙体上通过钢结构牛腿锚固，然后安装H钢梁作为屋盖承力主梁，最后将波纹钢板铺设在H钢之上。这种工艺确保了结构的可靠性。

原有建筑与新建衔接

该图为原粮库的屋架照片，清晰显示了檐口高度为8.5米。新拱壳屋面的设计充分考虑了与原有建筑的协调，实现了无缝对接。

常见问题解答

拱壳屋面能用多少年？

拱壳屋面的使用寿命取决于材料质量、防腐涂层和日常维护。采用优质热镀锌彩涂钢板的拱壳屋面，在定期维护的条件下，使用寿命可达25-30年以上。

拱壳屋面会不会出现漏水？

拱壳屋面漏水风险很低，前提是天沟设计合理、板材搭接规范、防水处理到位。本项目的天沟采用开口朝下设计，排水顺畅，多年运营中未出现漏水问题。

拱壳屋面如何维护？

定期检查涂层完整性，清理天沟堆积物，检查螺栓紧固情况，及时补涂脱落处的防腐涂层。这些维护工作可显著延长屋面寿命。

小结

盐城建湖粮库的拱壳屋面工程展示了现代轻质屋顶结构的优势：跨度大、自重轻、施工快、成本低、防水可靠。江苏杰达钢结构工程有限公司在粮食储备库、工业厂房等大跨度屋顶工程中拥有丰富施工经验，如您需要拱壳屋面或类似的钢结构方案，欢迎联系我们，我们将提供专业的设计和施工服务。
