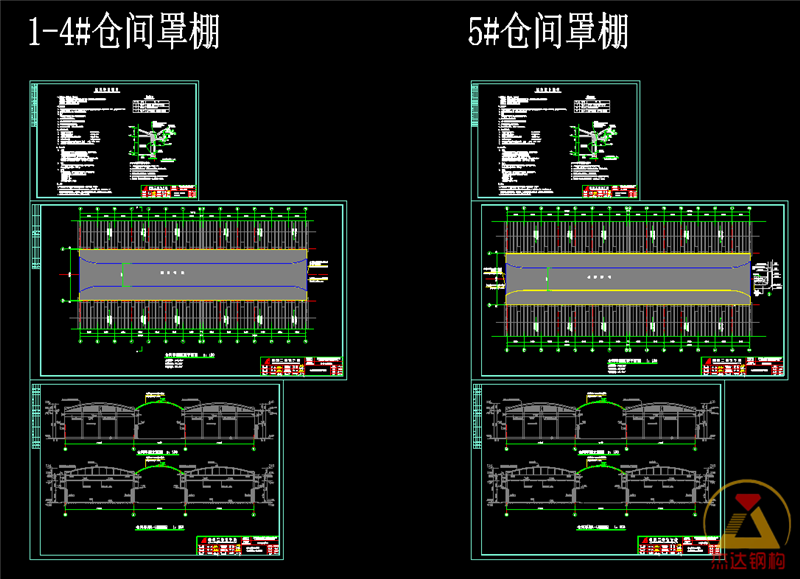

重庆九龙坡16米拱形仓间罩棚设计图纸

重庆市九龙坡区白市驿上桥粮食中转库迁建项目中，采用16米跨拱形仓间罩棚结构，采用拱型波纹钢屋盖与钢结构组合，总建筑面积417.89㎡，占地面积1540.22㎡。本工程设计耐火等级为二级，抗震设防烈度为6度，是粮食储运业常见的现代化罩棚解决方案。

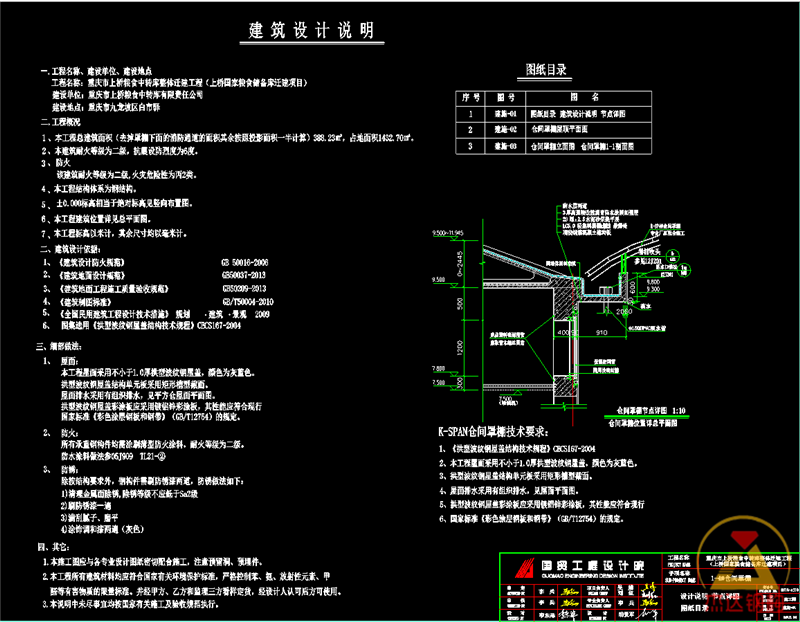

工程概况与建设规范

项目名称：重庆市上桥粮食中转库整体迁建工程

建设单位：重庆市上桥粮食中转库有限责任公司

建设地点：重庆市九龙坡区白市驿

本工程主要指标如下：

• 总建筑面积：417.89㎡（去消防通道的罩棚面积按投影面积一半计算）
• 占地面积：1540.22㎡
• 建筑耐火等级：二级
• 火灾危险性：丙2类
• 抗震设防烈度：6度
• 结构体系：钢结构（仓间罩棚）
• 计量单位：标高以米计，尺寸以毫米计

拱形屋盖材料与防护设计

本工程拱形仓间罩棚采用的主要材料和防护措施：

• 屋面材料：不小于1.0厚拱型波纹钢屋盖，颜色为灰蓝色
• 彩涂板材质：镀铝锌彩涂板，符合国家标准《彩色涂层钢板和钢带》（GB/T12754）
• 屋盖截面：矩形槽型截面的拱型波纹钢屋盖结构单元板

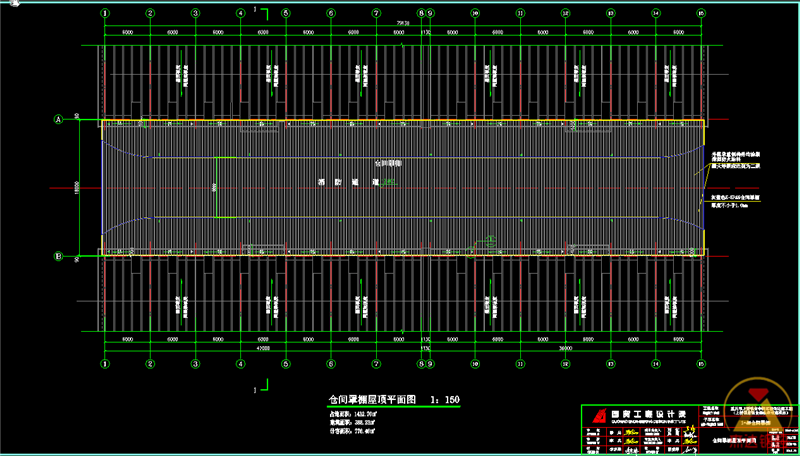

• 排水方式：有组织排水设计（详见平面图）

防火与防锈处理工艺

防火措施：所有承重钢构件均需涂刷薄型防火涂料，耐火等级为二级，防水涂料做法参05J909 TL21-②。

防锈工艺流程：

• 清理金属面除锈，除锈等级不应低于Sa2级
• 刷防锈漆一遍
• 满刮腻子、磨平
• 涂饰调和漆两遍（灰色）

设计依据与技术规范

本工程建筑设计严格遵照如下国家规范执行：

• 《建筑设计防火规范》GB 50016-2006
• 《建筑地面设计规范》GB50209-2013
• 《建筑地面工程施工质量验收规范》GB50037-2013
• 《建筑制图标准》GB/T50004-2010
• 《全国民用建筑工程设计技术措施》规划文件
• 《拱型波纹钢屋盖结构技术规程》CECS167-2004

施工要点与质量控制

施工配合要求：本仓间罩棚施工图应与各专业设计图纸密切配合施工，注意预留洞、预埋件的准确位置。

材料选用原则：所有建筑材料均应符合国家有关环保标准，严格控制苯、氨、放射性元素、甲醛等有害物质限量，经甲方、乙方和监理三方看样定货，经设计人认可后方可使用。

常见问题解析

拱形仓间罩棚与普通平板屋盖有何区别？

拱形设计相比平板屋盖具有更强的承载能力和排水性能，拱型结构能有效将垂直荷载转化为轴向力，同时弧形设计天然具有积水自流特性，特别适合粮食储存环境。

16米跨的拱形屋盖安全性如何保证？

通过严格的防火（耐火等级二级）、防锈（多层防锈漆处理）、以及抗震设计（6度设防烈度）等综合措施，确保结构在粮食储运的恶劣环境下的长期安全性。

拱形屋盖的维护周期是多长？

彩涂波纹钢屋盖在正常环境下使用寿命一般为15-20年，建议每3-5年进行一次检查和保养，及时修补涂层破损处，定期清理排水沟，以延长使用寿命。

小结

重庆九龙坡16米拱形仓间罩棚项目充分体现了现代钢结构设计的可靠性与经济性。江苏杰达钢结构工程有限公司在类似工程中积累了丰富经验，能够提供从设计图纸、材料采购到施工安装的全套解决方案，确保每一个粮食储运项目都达到规范要求和预期效果。
