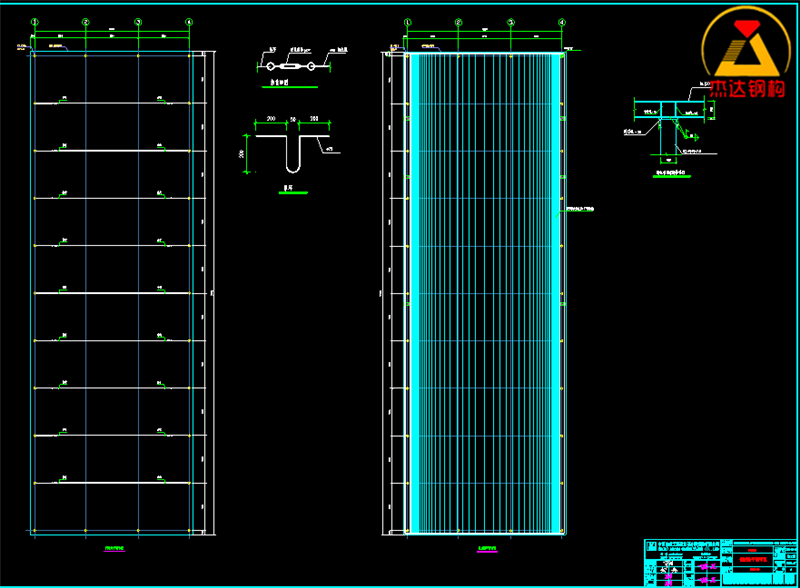

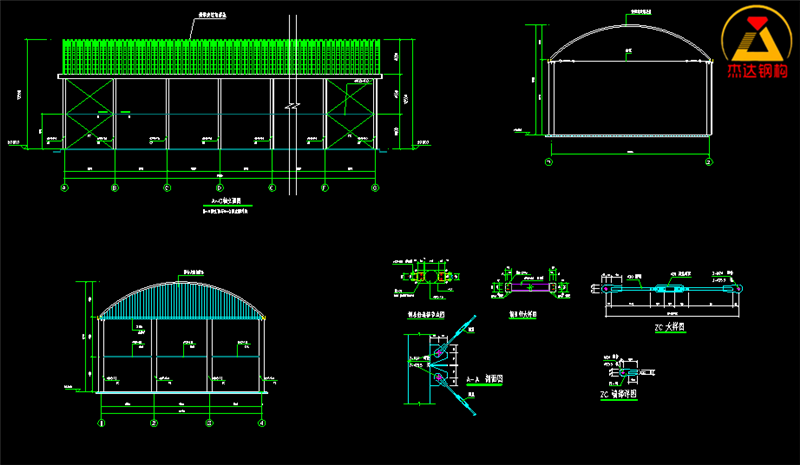

贵州贵阳18米钢结构拱形屋顶图纸方案

贵州贵阳18米跨钢结构拱形屋顶项目采用金属薄壁结构体系，建筑物高度12.55m，跨度18.2m，屋面采用0.8mm厚上海宝钢TS280GD彩色镀锌钢板，钢柱和钢梁均采用Q235B级钢材。该项目充分考虑贵州地区的山地气候和高海拔条件，是现代工业建筑钢结构应用的代表。

工程概况与结构体系

工程基本特征：

• 结构类型：地上一层，金属薄壁结构
• 建筑物高度（室外地坪至屋顶标高）：12.55m
• 屋盖跨度：18.2m
• 结构计算软件：ACSRSAP专业分析程序
• 计量单位：长度为mm，标高为m，强度为N/mm²

使用与改变限制：建筑物应按建筑图中注明的使用功能使用，未经技术鉴定或设计许可，不得改变结构的用途和使用环境，不得改变拱形波纹钢屋盖原设计的荷载状况、建筑功能和环境条件。

施工遵循原则：

• 凡预留孔洞、预埋件均应严格按照结构图并配合其他工种图纸施工
• 未经结构专业许可，严禁擅自留洞或事后凿洞
• 本说明为钢屋盖结构部分说明，屋面结构除特别说明外，均以本说明为准
• 本说明未详尽处，请遵照国家现行有关规范与规程施工

设计依据与安全等级

设计采用的国家标准规范：

• GB50068-2001 建筑结构可靠度设计统一标准
• GB50009-2001(2006年版) 建筑结构荷载规范
• GB50011-2010 建筑抗震设计规范
• GB50010-2010 混凝土结构设计规范
• GB50017-2003 钢结构设计规范
• GB50016-2006 建筑设计防火规范
• GB50018-2002 冷弯薄壁型钢结构技术规范
• GB50205-2001 钢结构工程施工质量验收规范
• CECS167:2004 拱型波纹钢屋盖结构技术规程

抗震设防与安全等级：

• 抗震设防区：6度设防区
• 设计地震分组：第一组
• 地震加速度：0.05g
• 抗震设防类别：丙类
• 建筑结构安全等级：二级
• 设计使用年限：30年
• 耐火等级：三级
• 钢屋盖活荷载：0.30

钢材选用与质量要求

钢结构材料规范依据：

• 《碳素结构钢》GB/T700-2006
• 《碳钢焊条》GB/T5117-95

屋面压型板：

• 采用单层上海宝钢产TS280GD钢板
• 彩色镀锌钢板，跨度18.2m
• 板厚：0.8mm
• 屈服强度不小于280MPa
• 抗拉强度不小于320MPa

下部钢结构：

• 钢天沟：采用5mm钢板折弯成型，沿钢梁顶设置
• 钢柱和钢梁：均采用Q235B级钢材
• 材料合格证：应具有抗拉强度、伸长率、屈服强度、硫磷含量的合格证
• 焊接结构：应具有碳含量的合格保证

基础混凝土：屋面板等级为C25，垫层为C20

拱形波纹钢屋盖制作与运输

屋面板成型工艺：

• 成型设备安装就位
• 将金属平板压成直梯槽板
• 再将直梯槽板压成拱型屋盖板，形成最终产品

构件运输与检验：

• 在运输和操作过程中应采取措施防止构件变形和损坏
• 安装前应对构件进行全面检查：数量、长度、角度等
• 构件堆场应事先平整夯实，并做好四周排水，防止积水

拱形波纹钢屋盖安装工序

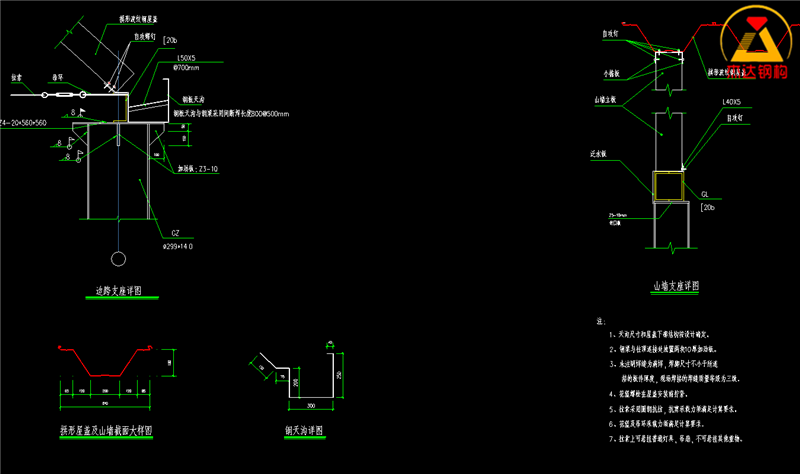

钢天沟安装：将制作成型的钢天沟通长焊接于柱顶上（同一水平线上），确保水平度和焊接质量。

屋盖吊装流程：

• 在地面用封边机将成型的小单元板每三块拼接成一大块单元板
• 用吊车起吊屋顶，采取有效措施确保结构稳定并防止产生过大变形
• 屋盖板就位后，用自攻螺钉将拱脚栓接于连接角钢上
• 每两块单元板用封边机咬合，形成完整屋盖系统
• 将吊顶预埋件置于单元板缝中，便于灯具等设施的安装

焊接工艺要求：

• 焊接过程中应选择合理的焊接工艺及焊接顺序，减小焊接应力及变形
• 焊缝质量等级为三级
• Q235B与Q235B焊接采用E43系列焊条
• 图中未注明焊缝高度均为6mm

钢结构涂装与维护

涂装工艺：

• 钢构件经手工除锈处理（除锈等级St3）应立即喷涂保养底漆
• 主钢构件经喷砂（抛丸）除锈处理（除锈等级Sa2）应立即喷涂保养底漆
• 而后再涂两道底漆，制作完成后再涂两道面漆
• 其中最后一道在安装完工后涂制
• 涂膜总厚度不小于150μm

长期维护与保养计划

工程交付使用后，应根据屋盖所用彩涂板的维护年限和屋盖支座的使用条件制定维护制度和措施：

• 定期三到五年对屋盖进行一次全面检查和维修
• 维修和加固应在专业人员的指导下进行
• 重点检查焊接部位、螺钉连接处、涂层状况等

特殊建议与要点提示

拱脚防水填实：在拱形波纹钢屋盖验收后，建设单位宜指定土建施工单位在拱脚部分用C20细石混凝土填实，防止漏渗。

支座反力设计：下部结构的设计应考虑拱形波纹钢屋盖的最不利支座反力，确保基础和柱子有足够的承载能力。

规范执行：拱形波纹钢屋盖制作及安装、工程验收及维护应按CECS167：2004规范执行，未尽事宜按现行施工及验收规范进行施工。

常见问题解析

18.2米的拱形屋顶在贵阳的高海拔环境下是否需要特殊的强度调整？

本设计已考虑了贵阳地区的风压和雪压等气象条件，TS280GD钢板和Q235B钢材的强度规格完全满足需求。高海拔主要影响大气密度，对钢结构强度基本无影响，但施工时需要注意防晒和防紫外线。

为什么要求在拱脚部分用C20混凝土填实？

拱脚是屋盖与下部结构的关键接点，混凝土填实可以：增强拱脚的刚性、提高防水能力、保护钢材免受直接接触水分、延长整体结构寿命。这是拱形屋盖系统中必不可少的环节。

涂膜总厚度150μm是否足够在贵阳的气候条件下保护钢材？

150μm是行业标准，对于贵阳四季分明、温度变化大的气候条件，足够提供10年以上的保护。加上5mm天沟和Q235B钢材的耐蚀性，整体防腐能力强。定期检查和维护是关键。

小结

贵州贵阳18.2米拱形屋顶项目充分展示了江苏杰达钢结构工程有限公司对高海拔、山地气候的深入理解和适应能力。从0.8mm厚TS280GD彩涂钢板的精选、Q235B钢材的合理应用、到150μm涂膜厚度的防腐保护，公司以专业的技术标准和可靠的施工工艺，为贵州地区的工业建筑提供安全、耐用的拱形屋盖解决方案。完善的维护指导和长期服务承诺，确保每一座钢结构屋顶都能在恶劣环境中长期服役。
