拱形屋顶矢跨比定义与设计计算方法

矢跨比是拱形屋顶结构设计中的关键参数，反映拱形曲线高度与跨度的比例关系，直接影响屋顶的承载能力和气密性能。正确理解和计算矢跨比是确保工程质量的基础。

矢跨比的定义与计算

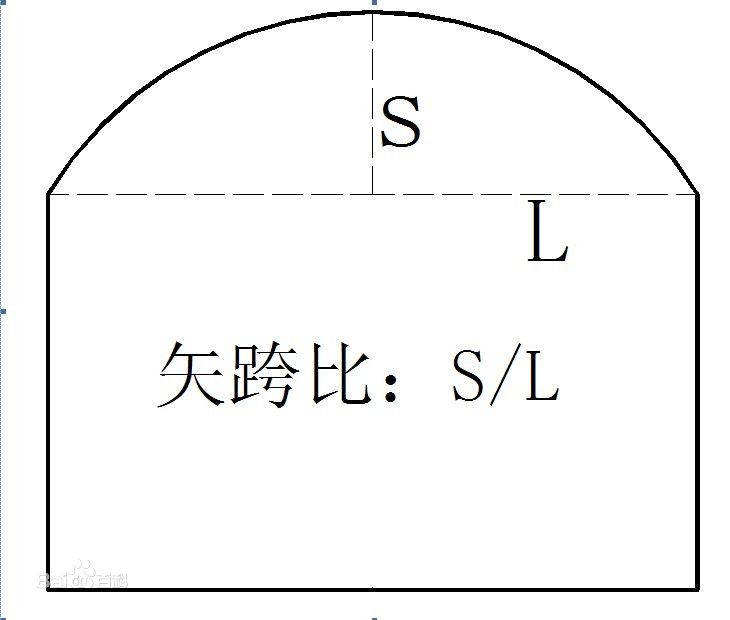

矢跨比是指拱形屋顶跨中截面形心至两拱脚处连接螺栓群形心连线的距离（矢高S），与屋盖两拱脚连接螺栓群形心之间的距离（计算跨度L）的比值。

计算公式：矢跨比 = 屋盖矢高 S / 计算跨度 L

矢跨比的范围选择

无梁拱形屋面的矢跨比一般取值范围为0.2～0.4，具体选值需根据主要荷载类型调整：

• 当风荷载为主要荷载时，宜取较小值（0.2～0.3），减少迎风面积
• 当竖向荷载（恒载、雪载）为主要荷载时，宜取较大值（0.3～0.4），增强拱形承载效能
• 综合工况下通常取中间值0.25～0.35

根据跨度和荷载计算拱高

在工程实践中，若已知跨度和主要荷载类型，可按以下经验公式估算拱高：

• 跨度5～28米：拱高 ≈ 1/5 × 跨度
• 跨度29～32米：拱高 ≈ 1/4 × 跨度
• 落地拱（跨度大于32米）：拱高 ≈ 1/3～1/2 × 跨度

这些经验值已被众多工程项目验证，适用于常规工业建筑。对于特殊荷载或地质条件，应进行专业结构计算。

矢跨比对屋顶性能的影响

矢跨比的大小直接影响拱形屋顶的多个方面：

• 支座反力：矢跨比越小，支座反力的水平分量越大，对基础要求越高
• 钢材用量：矢跨比过小会增加弯矩，需更厚的钢板
• 挠度控制：矢跨比适当增大可降低跨中挠度，改善使用体验
• 气密防水：适当的拱形有利于雨水自然滑落，但过度陡峭反而影响防水性

常见问题

如何根据已有建筑尺寸计算合适的矢跨比？

首先确定建筑物的计算跨度（从一端支座中心到另一端支座中心），然后根据主要荷载类型选择矢跨比范围（风荷载主导选0.2～0.3，恒载主导选0.3～0.4）。最后用矢跨比乘以跨度得到拱高。例如20米跨度、雪荷载为主的屋顶，可选矢跨比0.35，则拱高 = 20 × 0.35 = 7米。

矢跨比可以任意调整吗？

矢跨比有合理范围限制，过小或过大都会带来问题。过小（低于0.15）导致支座推力过大、钢材浪费；过大（高于0.5）使屋顶过度陡峭，破坏建筑美观，施工难度增加。应在满足承载、防水、造价、美观等多个条件下综合选值。

风压和雪压都较大的地区如何确定矢跨比？

在风雪荷载都较大的地区，需进行全面的荷载组合分析，通常选择矢跨比0.25～0.35的中间范围。江苏杰达钢结构可根据当地气象数据（风压值、雪压值）和建筑规范进行专业设计计算，确保结构安全。

小结

矢跨比是拱形屋顶设计的核心参数，其选择需要综合考虑跨度、荷载类型、地方规范、造价和美观等多个因素。江苏杰达钢结构工程有限公司拥有丰富的设计经验，可为不同地区、不同用途的建筑项目提供科学合理的矢跨比设计方案，确保结构安全、经济、耐久。
