湖北江汉20米跨拱形屋顶羽毛球馆工程设计图纸

拱形屋顶羽毛球馆建筑采用大跨度无梁拱结构，可实现宽敞开阔的内部运动空间。本工程位于湖北江汉，由江苏杰达钢结构工程有限公司承建的20米跨拱形波纹钢屋盖项目，采用现代钢结构施工技术。

工程概况

项目名称：江汉羽毛球馆钢结构屋顶

建筑地点：湖北江汉地区

屋顶结构：拱形波纹钢屋盖，跨度20米，长度42米，拱高2.2米

下部结构：砖混结构基础，上部采用无梁拱形设计

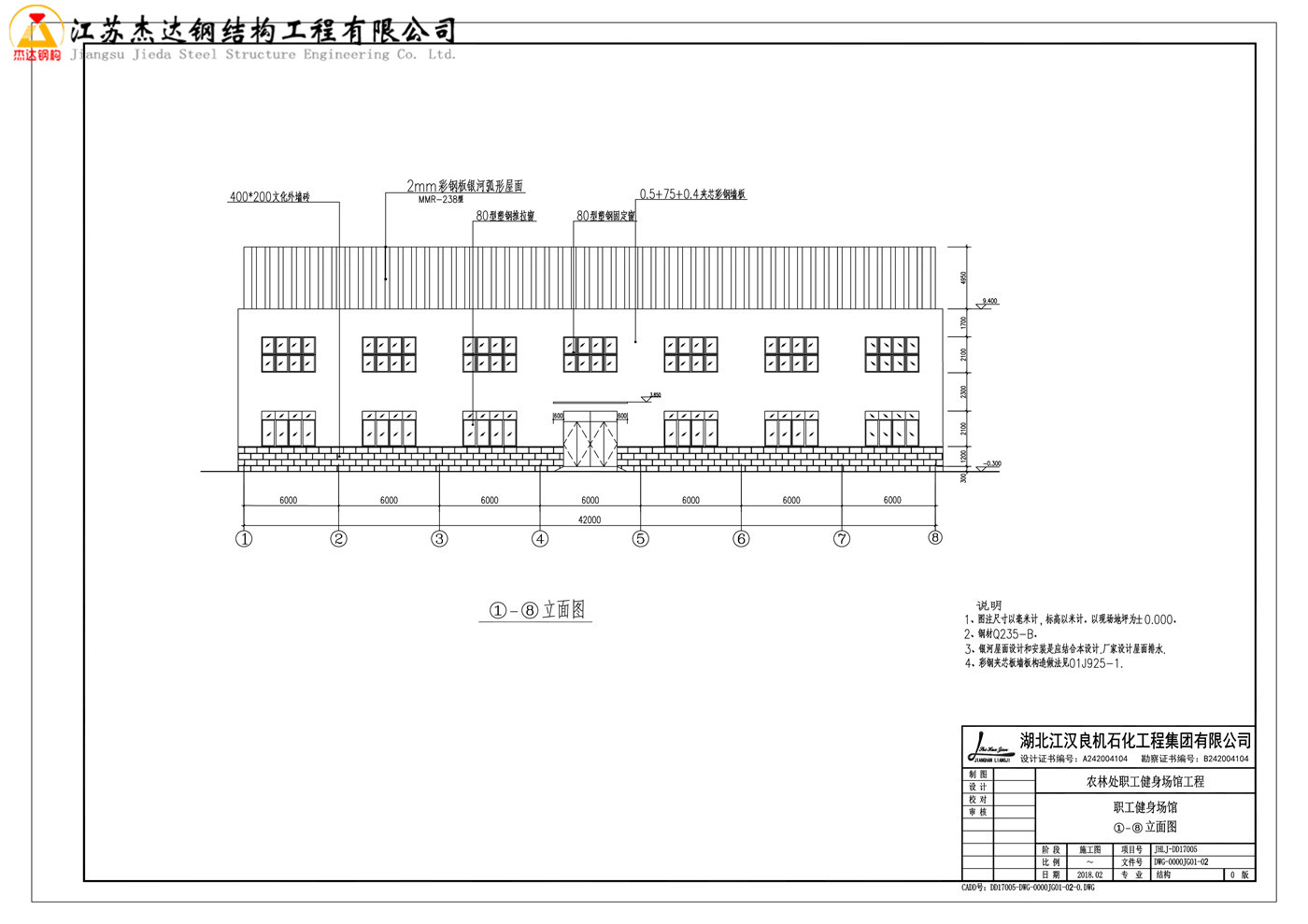

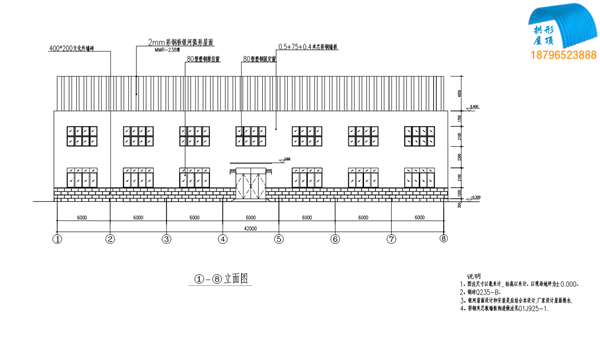

平面与立面设计

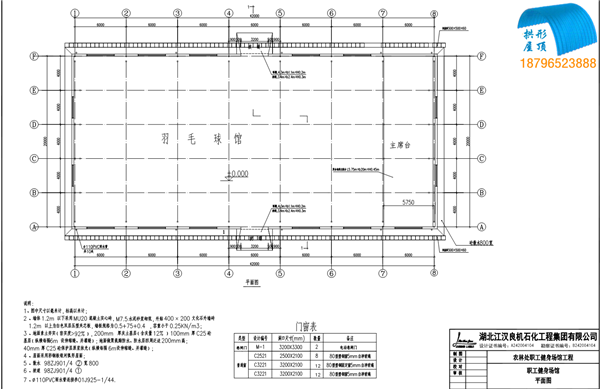

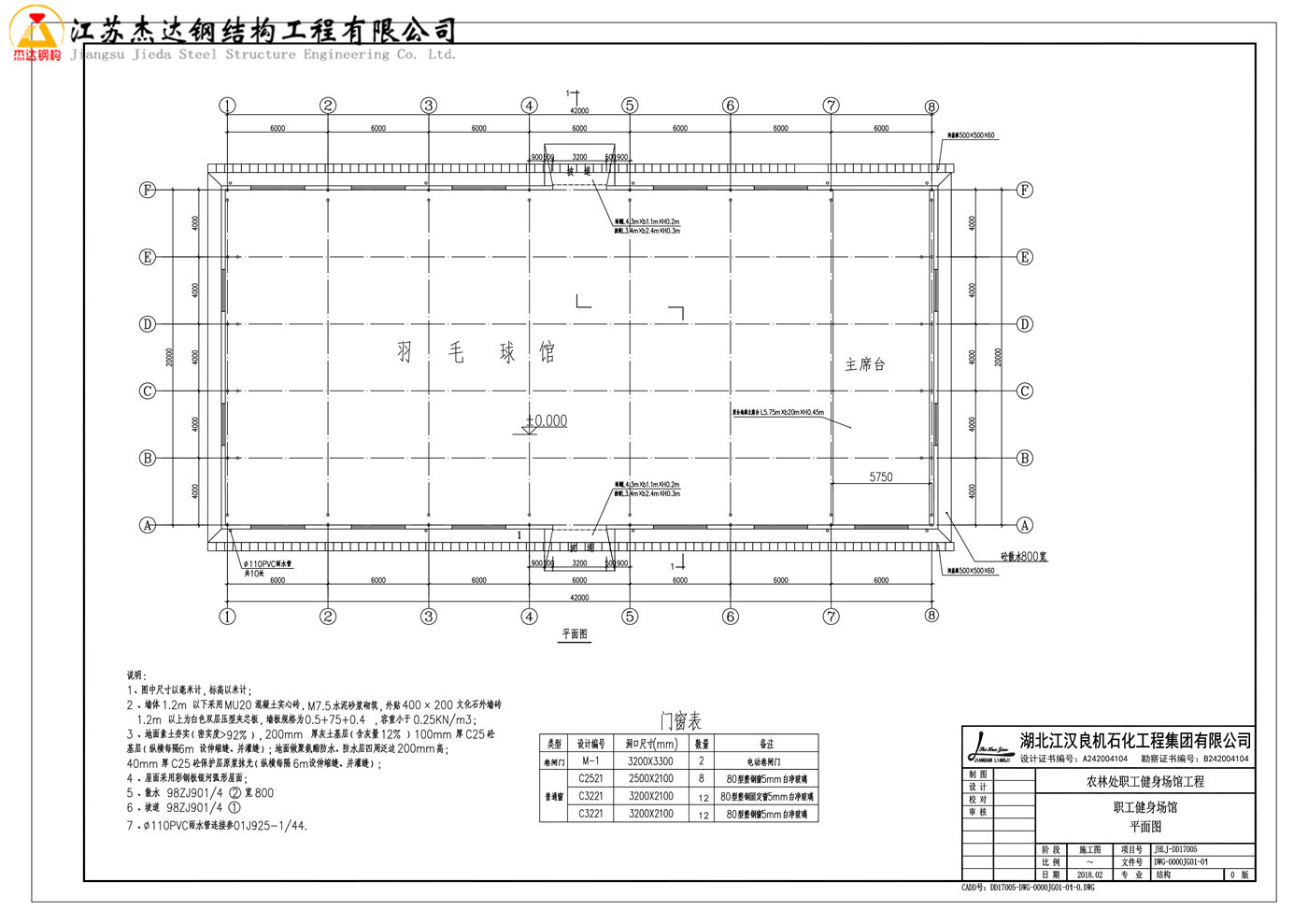

平面布置图显示，两侧采用了钢质天沟，有利于屋面雨水排放。屋顶采用彩钢板银河弧形设计，具有防水、防火功能。

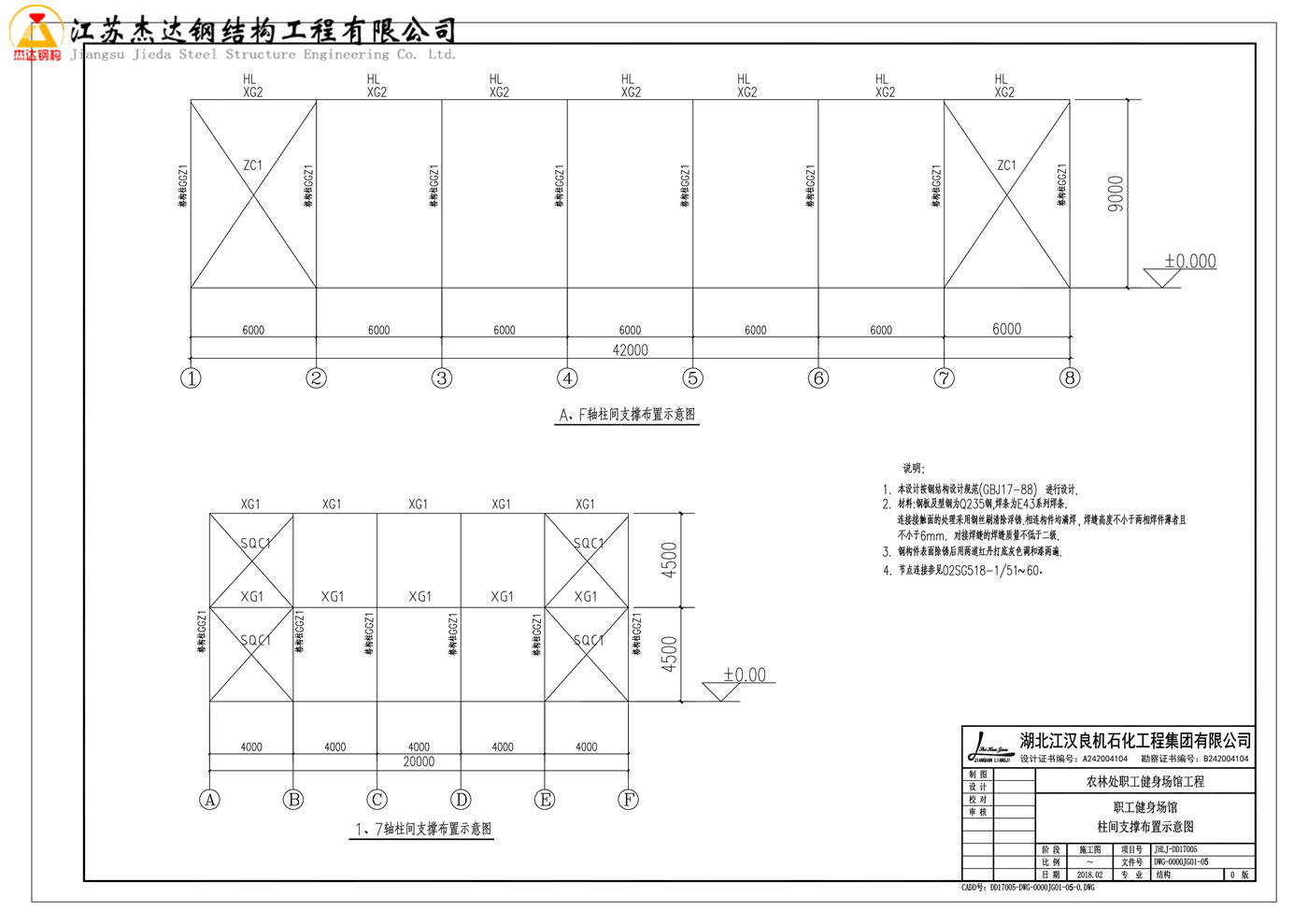

钢结构支撑系统

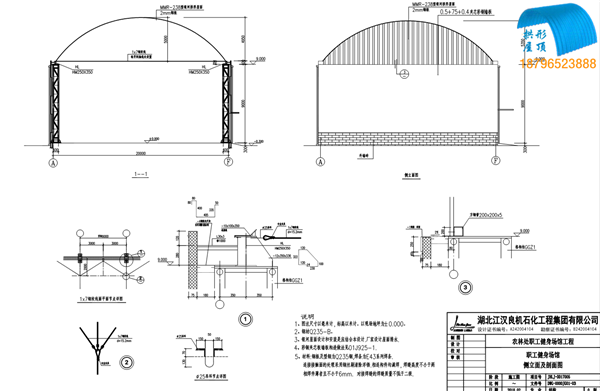

该拱形屋顶结构下方采用三角钢柱作为主要支撑，具有较好的稳定性。在安装拱形屋顶时需要在钢柱上方横向拉钢绞线，确保结构受力均匀。

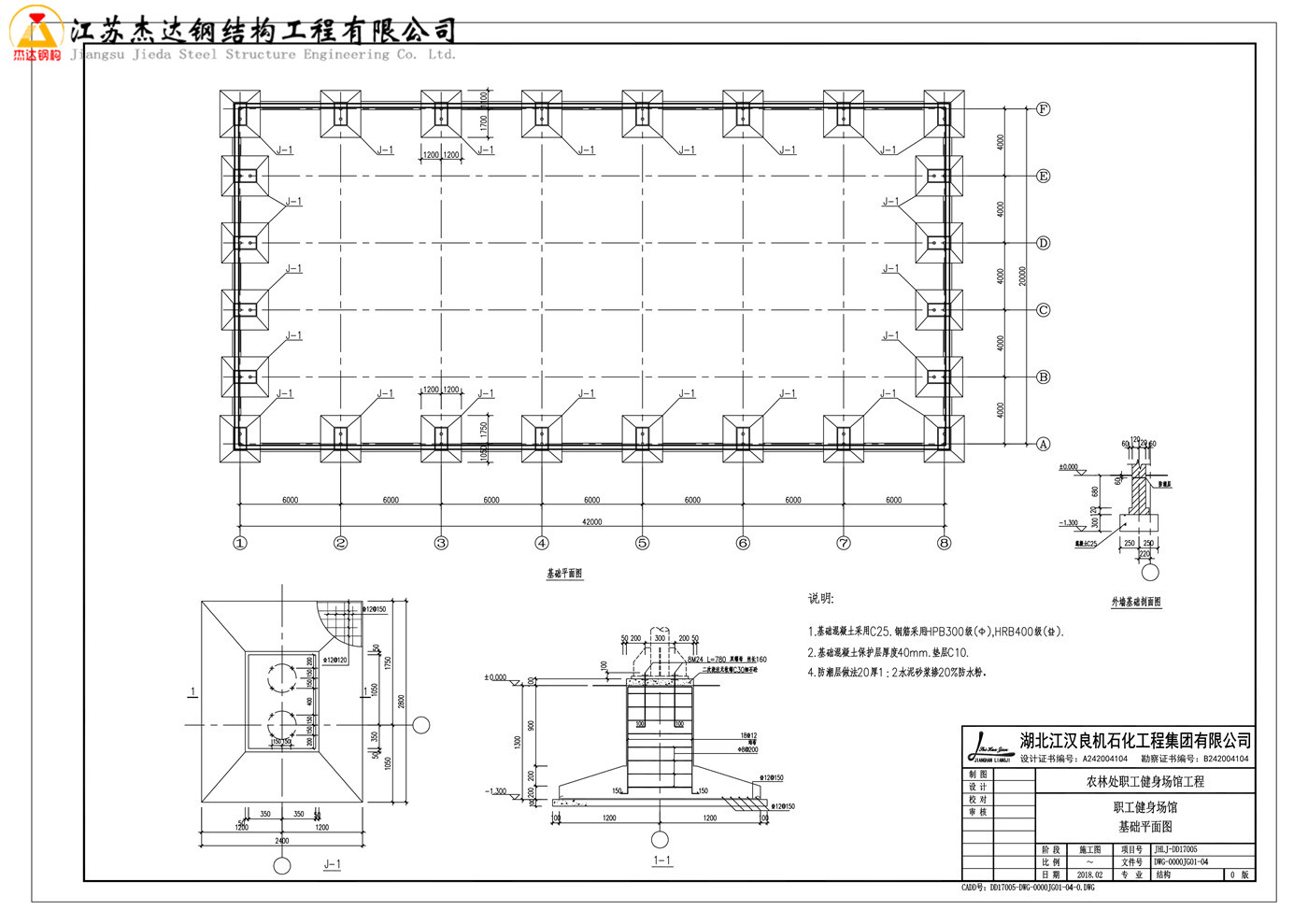

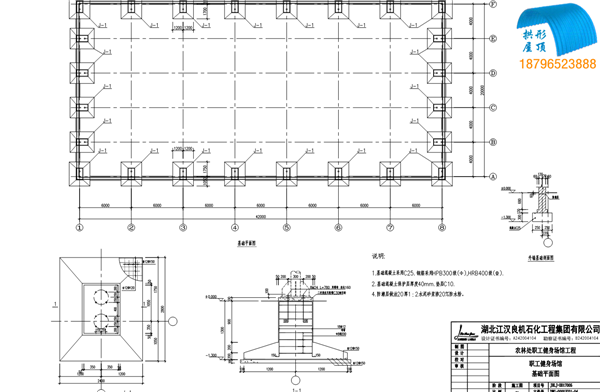

混凝土柱脚用于与基础连接，钢柱中间采用水平支撑和斜拉杆加固，确保整体结构的刚度和抗震性能。

屋面檩条与配件

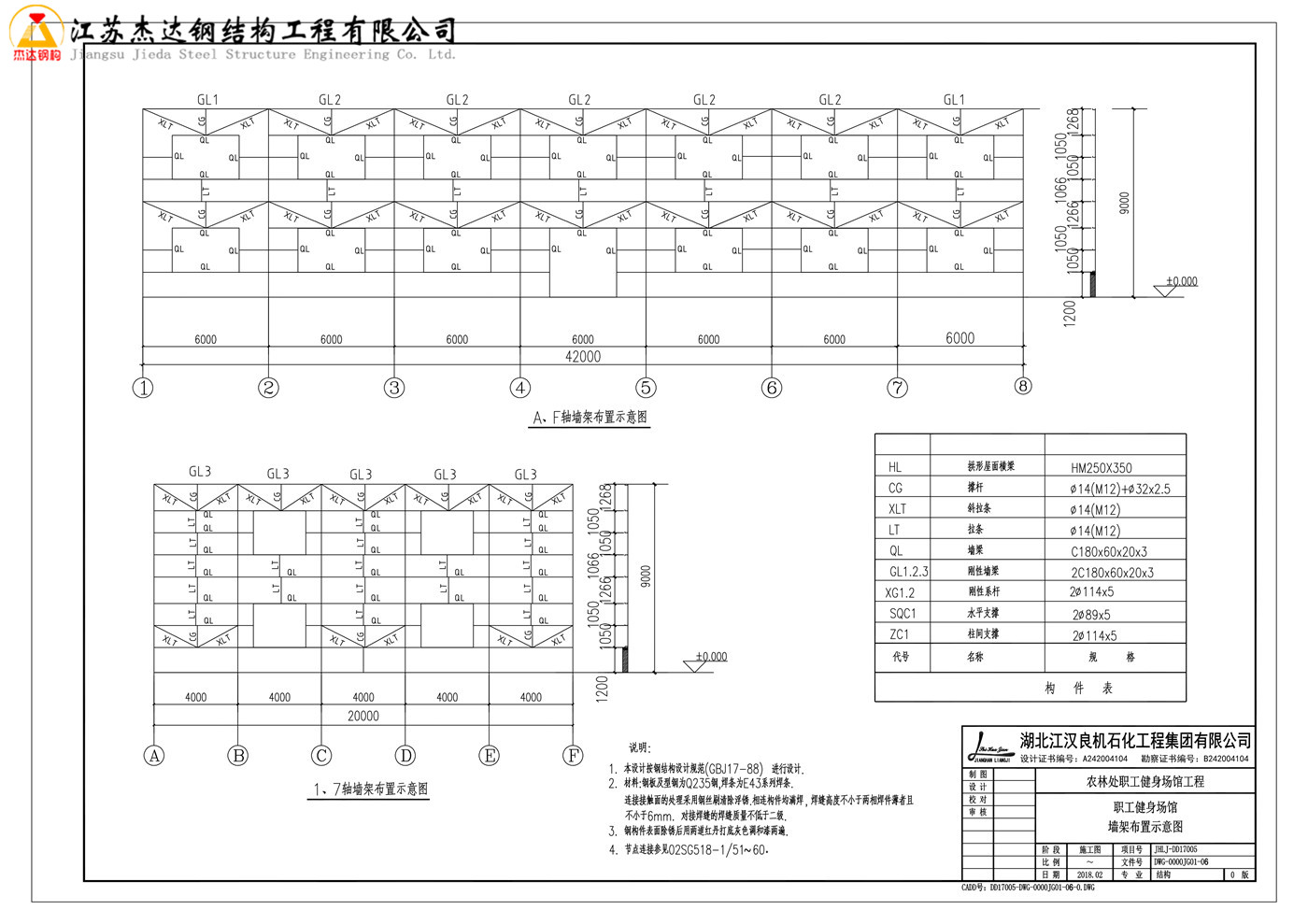

屋面采用拱形波纹钢板，需要配置横梁、撑杆、拉条、墙面檩条等各种配件。侧面檩条布置图提供了各种钢构件的型号和数量。

钢柱制作细节

钢结构拱形屋面的钢柱制作成三角形截面，以增强结构的稳定性和抗侧力性能。三角柱的各边杆件通过焊接或螺栓连接，形成钢铁骨架。

设计规范说明

• 墙体1.2米以下采用混合土实心砖砌筑，外贴文化石外墙砖
• 1.2米以上为白色双层压型夹芯板，规格0.5+75+0.4毫米，容重不超过0.25kN/m³
• 地面：素土夯实（密实度≥92%）、灰土基层、C25混凝土基层、聚氨酯防水、混凝土保护层
• 屋面采用彩钢板银河弧形结构
• 雨水管采用110PVC材料，参照标准规范安装

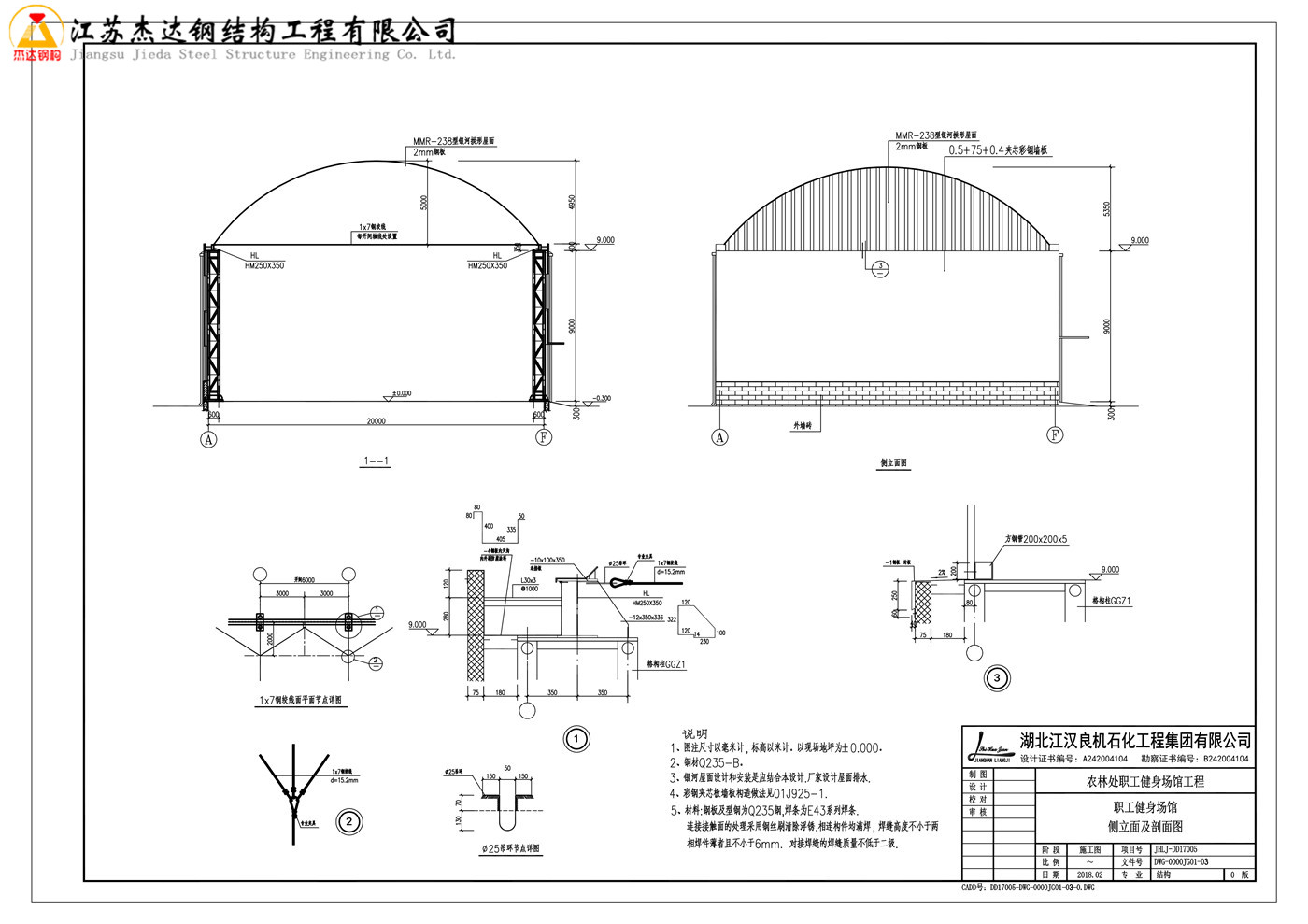

下图是湖北江汉20米跨拱形屋面，需要安装山墙，山墙拱高为2.2米。

常见问题

拱形屋顶的板厚应如何确定？

拱形屋顶板厚取决于跨度、当地风雪荷载等条件。本工程20米跨通常采用1.0~1.2毫米厚度的彩钢板。原设计指定2毫米板厚实际无法加工成型，需根据实际设备能力调整。

无梁拱结构相比传统梁柱有什么优势？

无梁拱形结构能有效扩大室内净空，内部不存在立柱障碍，便于运动场馆的功能使用。拱形设计天然排水，结构受力合理，整体造型美观。

钢绞线拉结的作用是什么？

钢绞线横向拉结在钢柱上方，用于约束拱形屋顶的侧向位移，防止屋盖在风荷载作用下产生过大变形，确保结构的稳定性和安全性。

小结

江苏杰达钢结构工程有限公司在湖北江汉地区建设的这座20米跨拱形屋顶羽毛球馆，充分体现了现代钢结构的优势。从平面规划、立面设计、支撑系统到屋面配件，每个环节都经过精心设计，确保结构安全、美观、实用。
