江西萍乡21米跨粮库拱形屋面工程设计详解

江西萍乡粮食储备库拱形屋面工程采用21米大跨度设计，为两栋相同规格的粮食储备建筑。该项目位于江西省萍乡市，采用现代化的拱形彩钢波纹板屋盖系统，配合完整的钢筋混凝土框架结构，确保粮食储备的安全性、耐久性和长期使用价值。

项目基本信息

• 建设地点：江西省萍乡市
• 拱形屋面跨度：21米
• 建筑长度：65.2米
• 建筑数量：2栋
• 结构形式：框架结构，地上1层
• 建筑结构安全等级：二级
• 设计使用年限：50年
• 耐火等级：二级

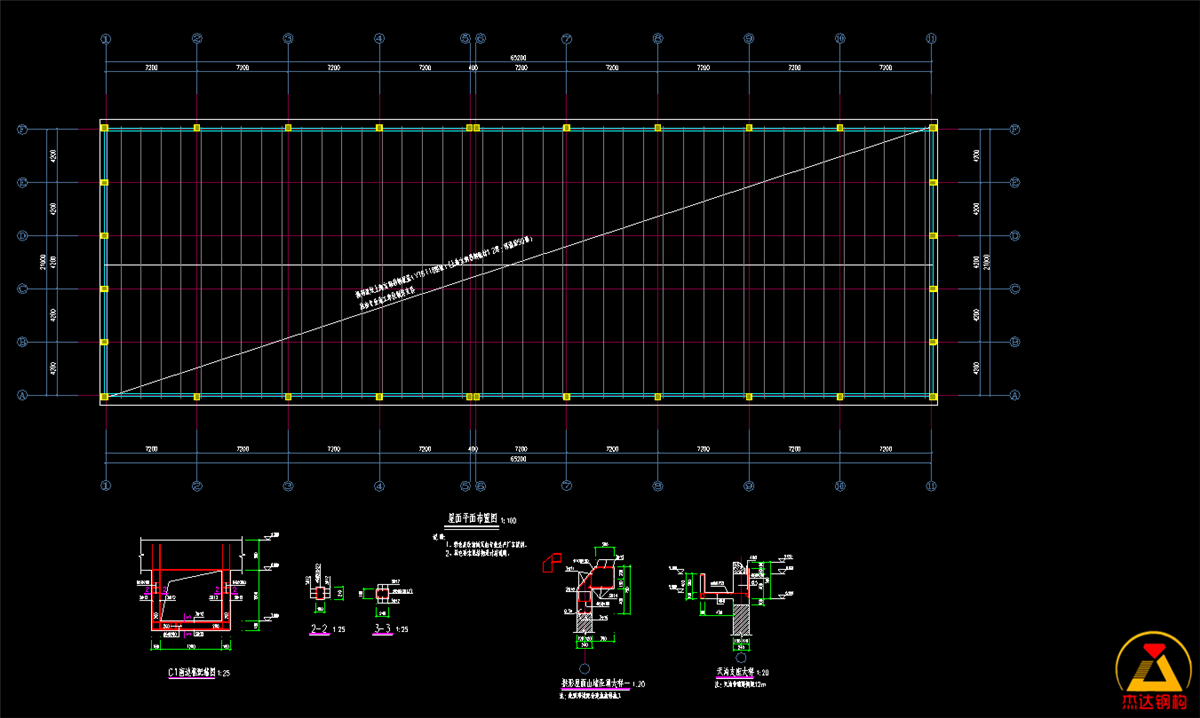

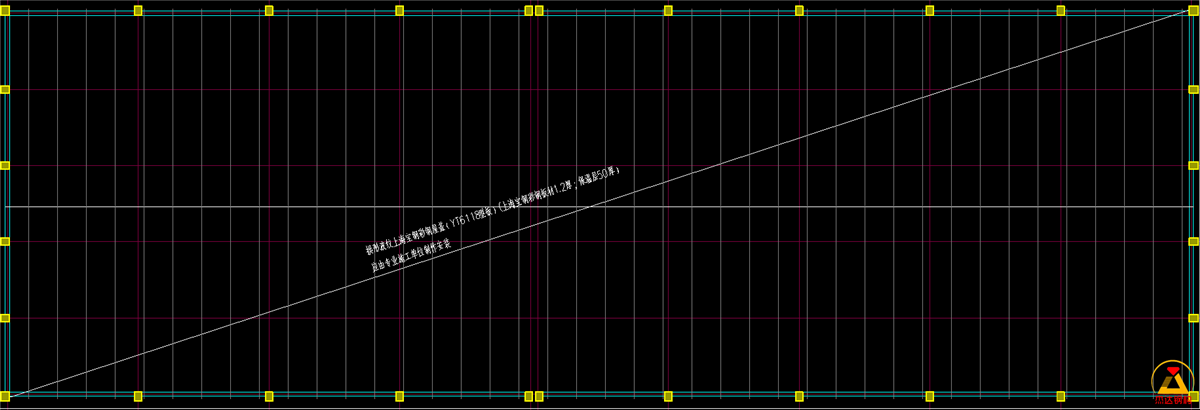

拱形屋面系统设计

该项目采用YT6118型拱形波纹彩钢屋盖系统，具有以下特点：

• 彩钢板厚度：1.2mm
• 保温隔热层：40mm厚
• 防水防潮性能：优异
• 色彩选择：多样化，适应不同环保要求
• 安装周期：相对较短，有利于加快工程进度

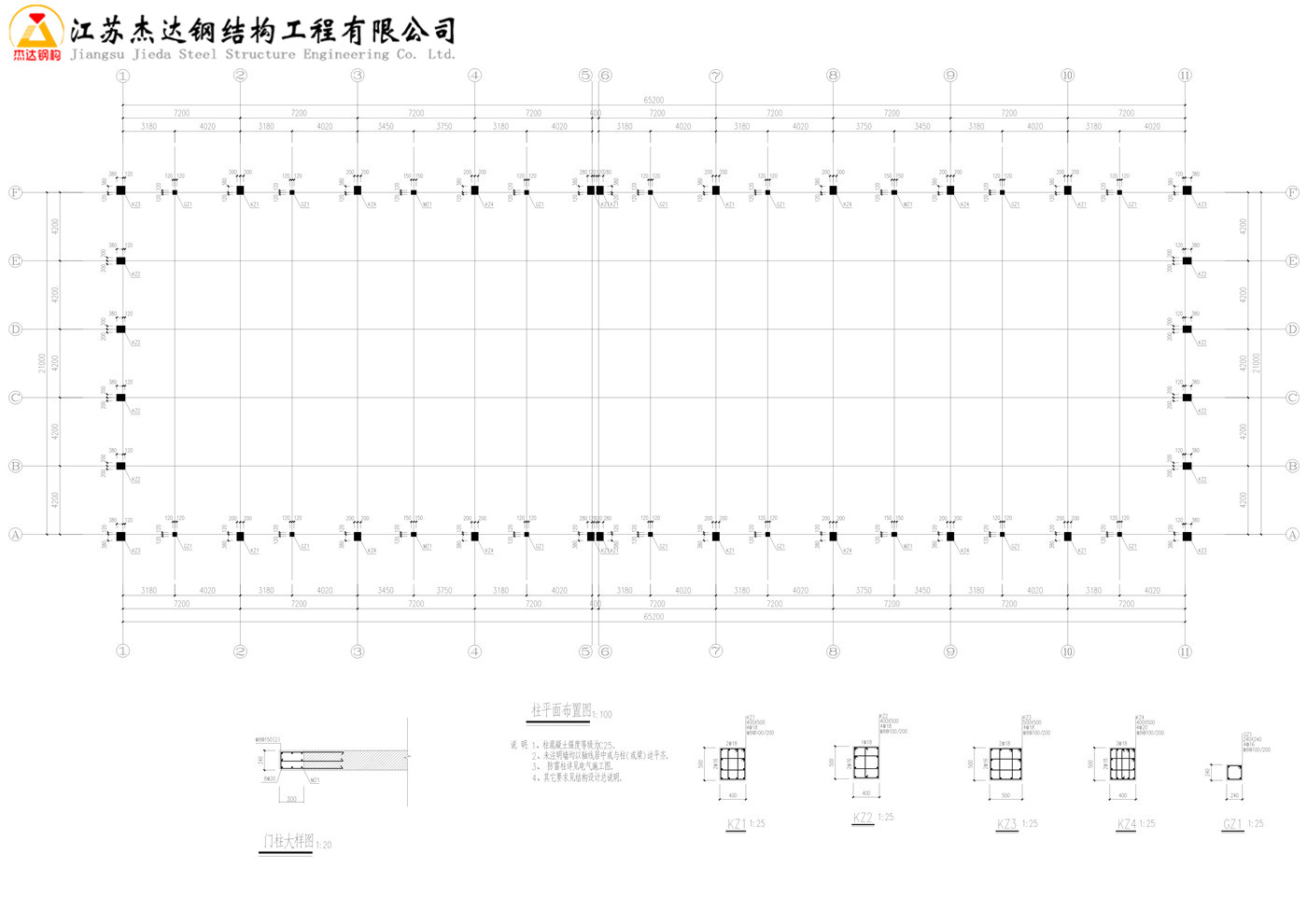

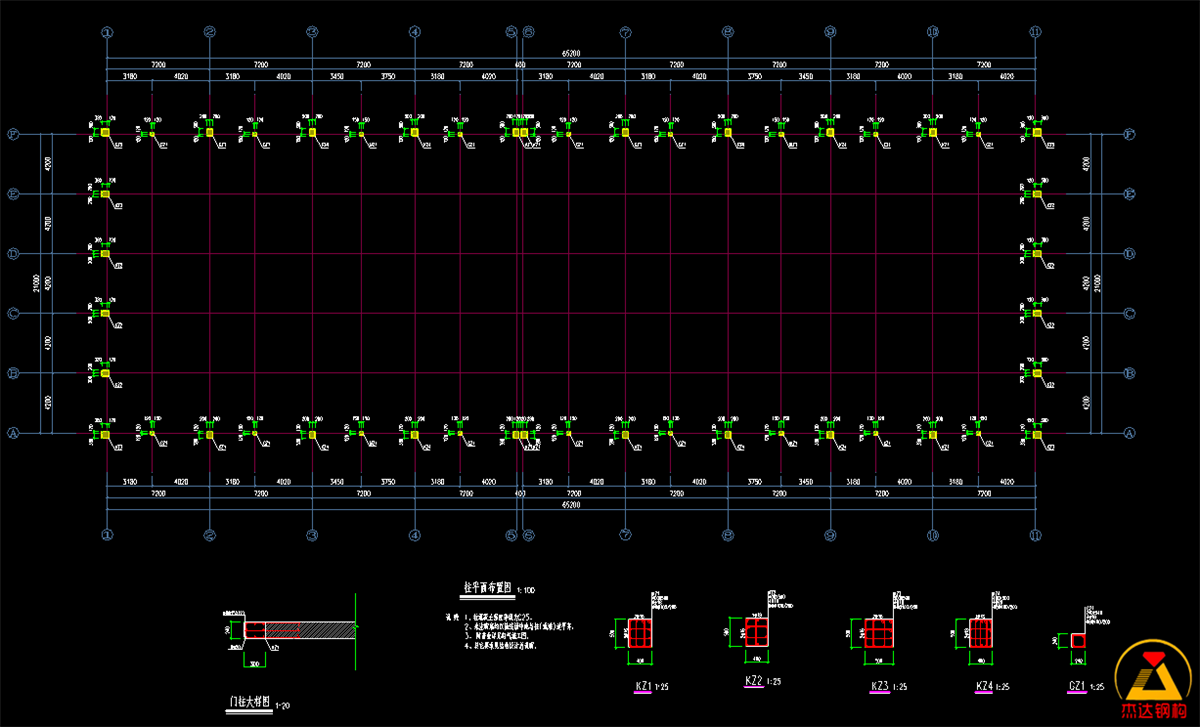

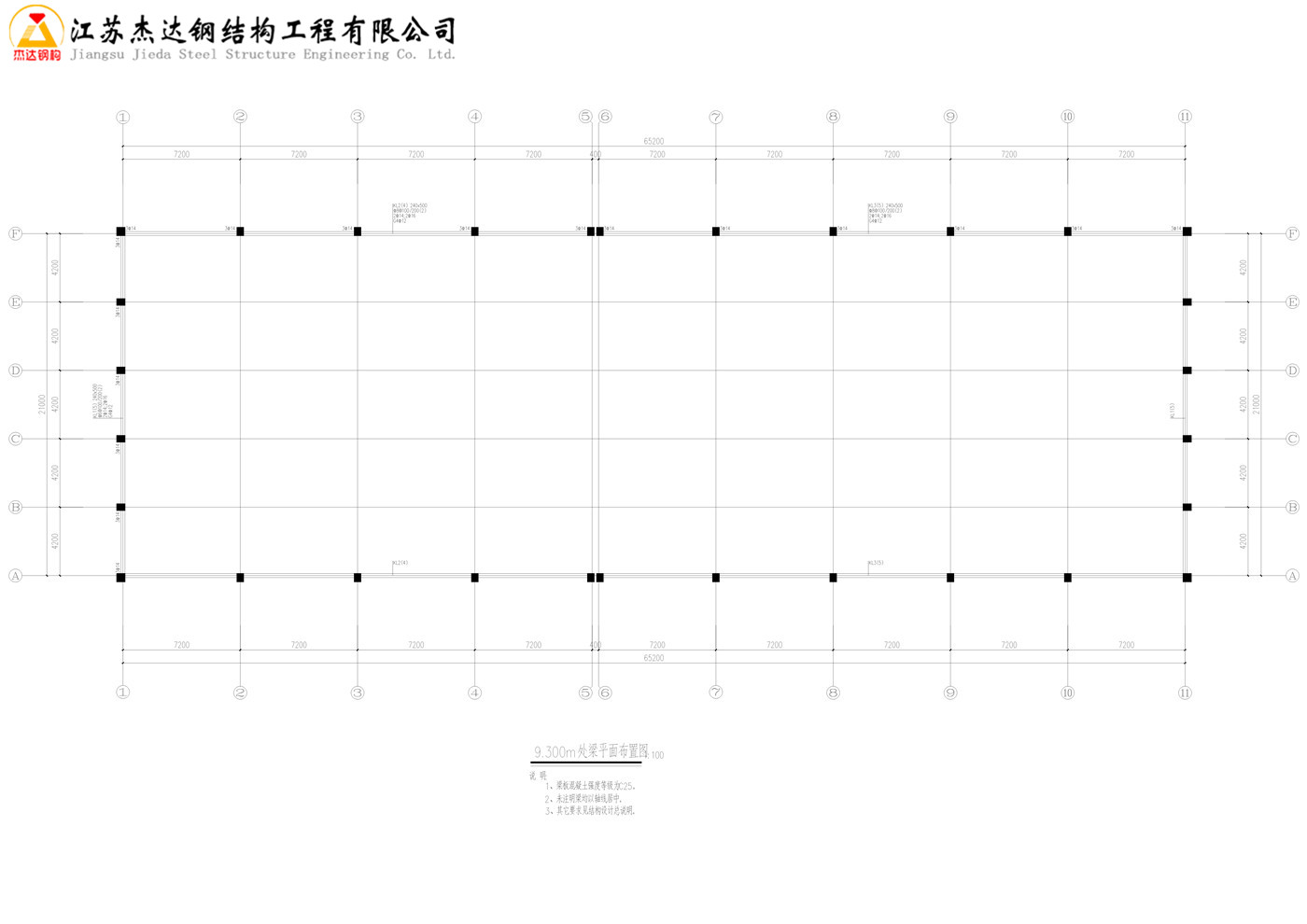

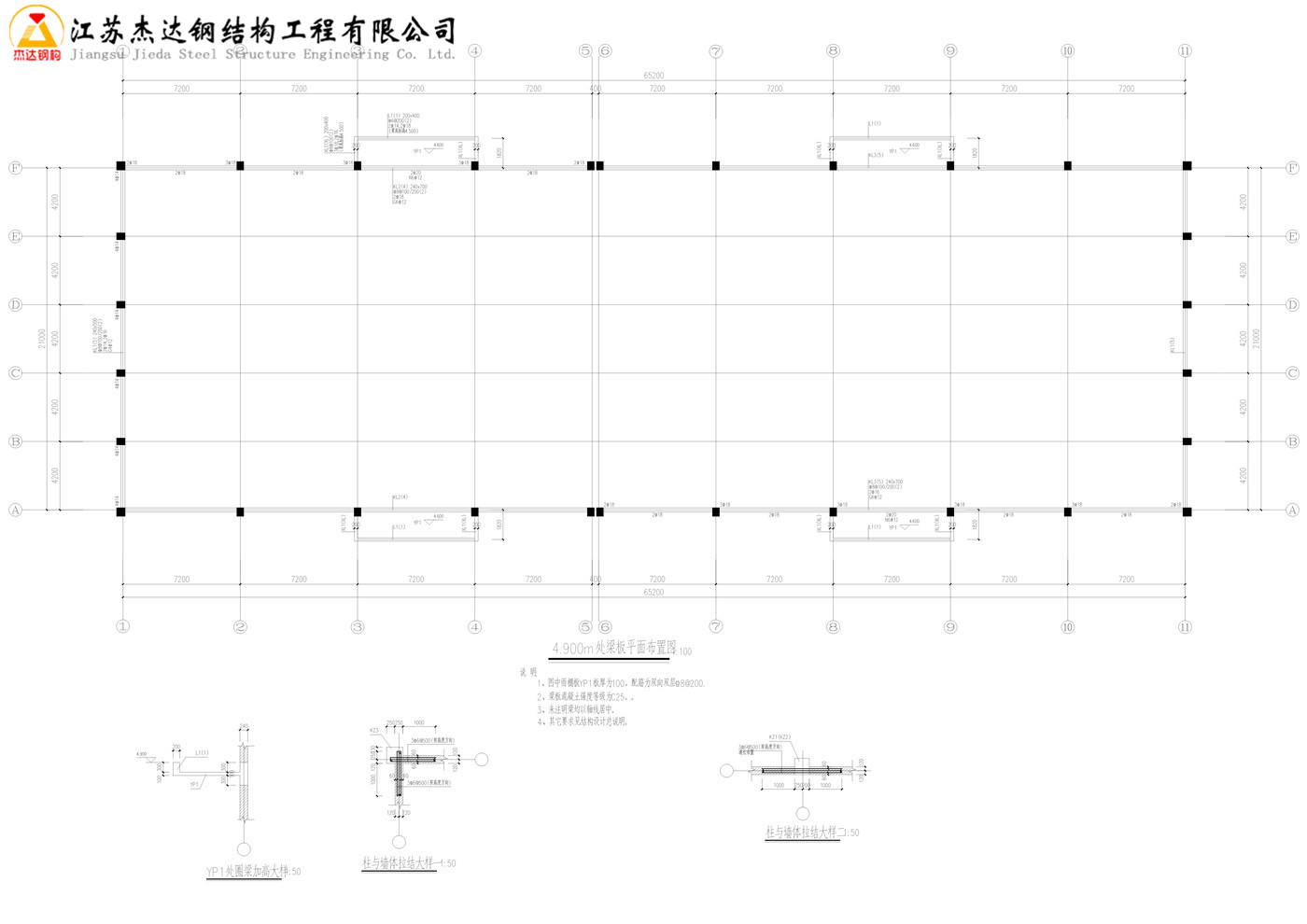

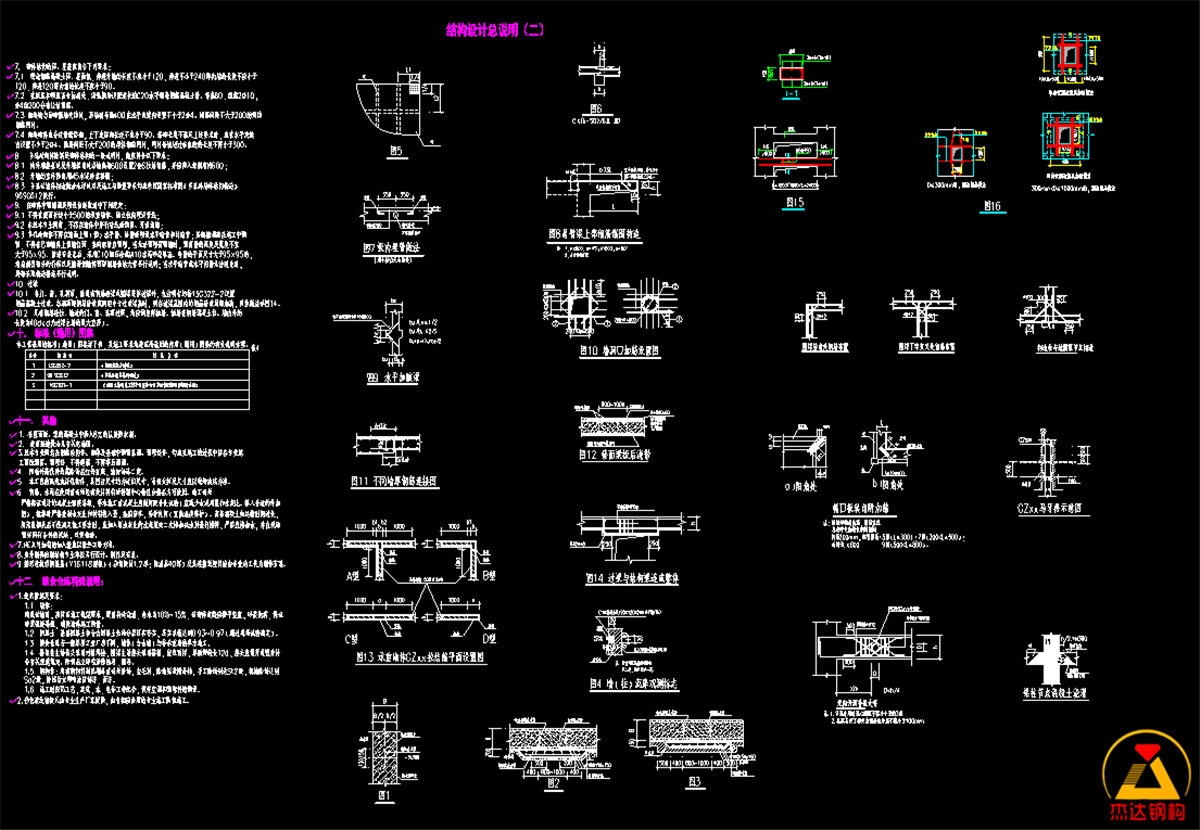

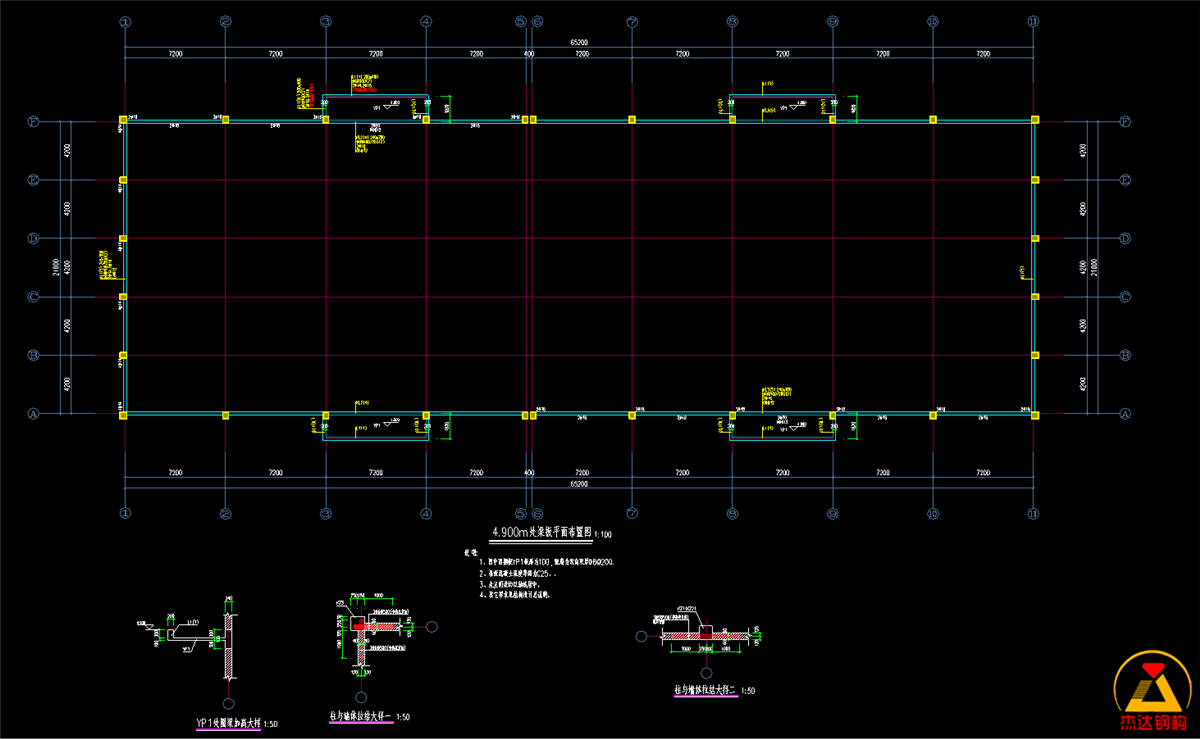

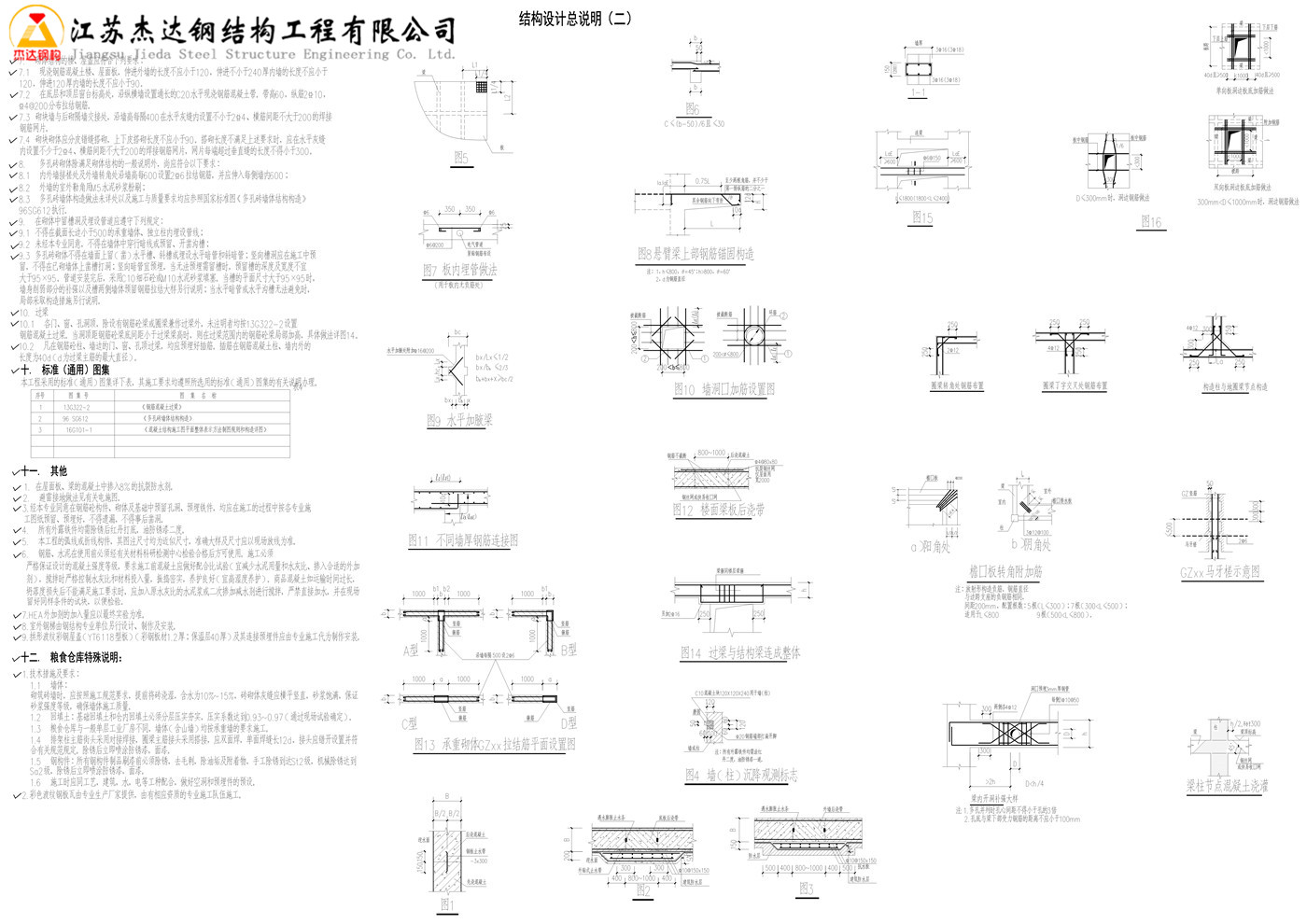

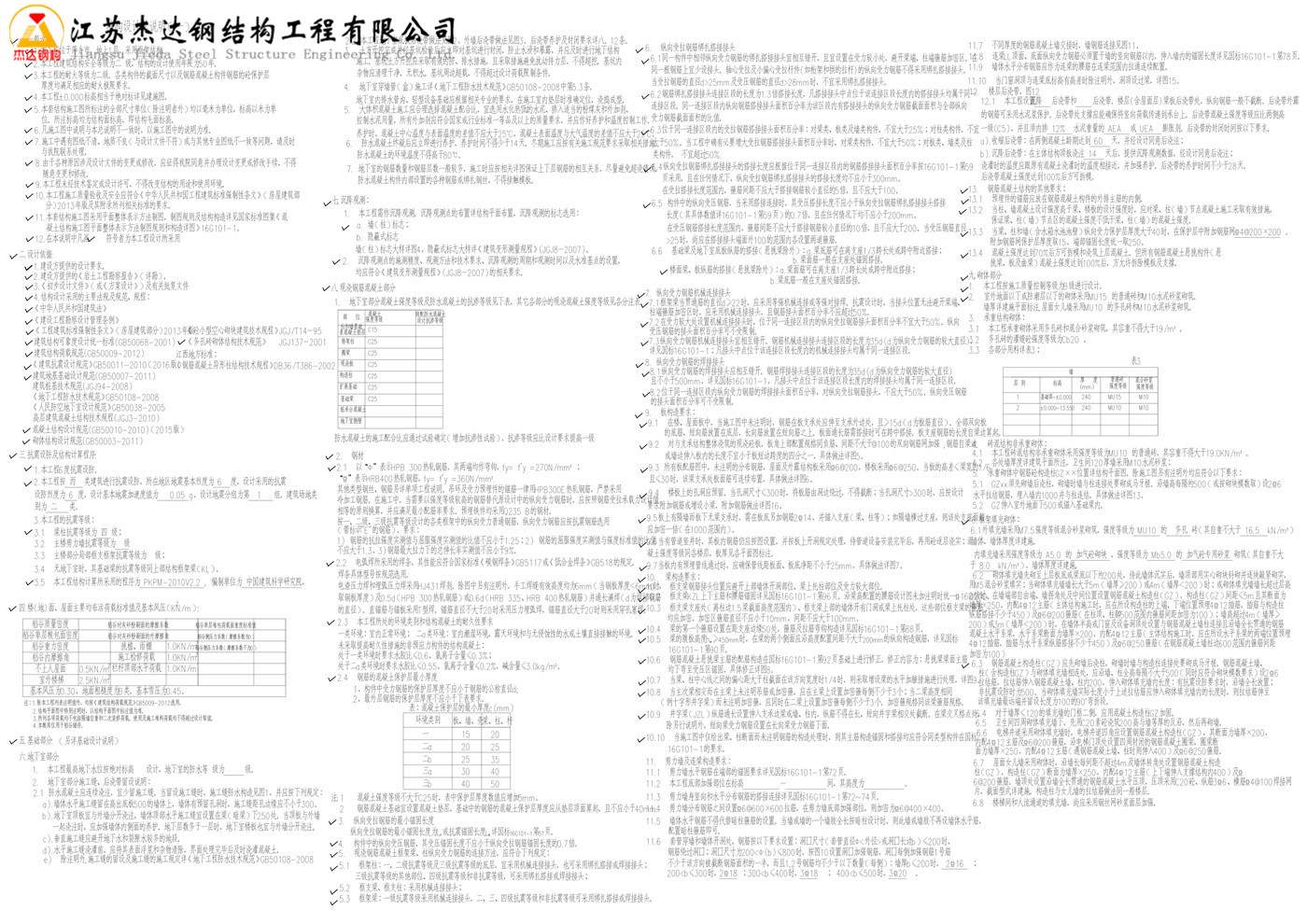

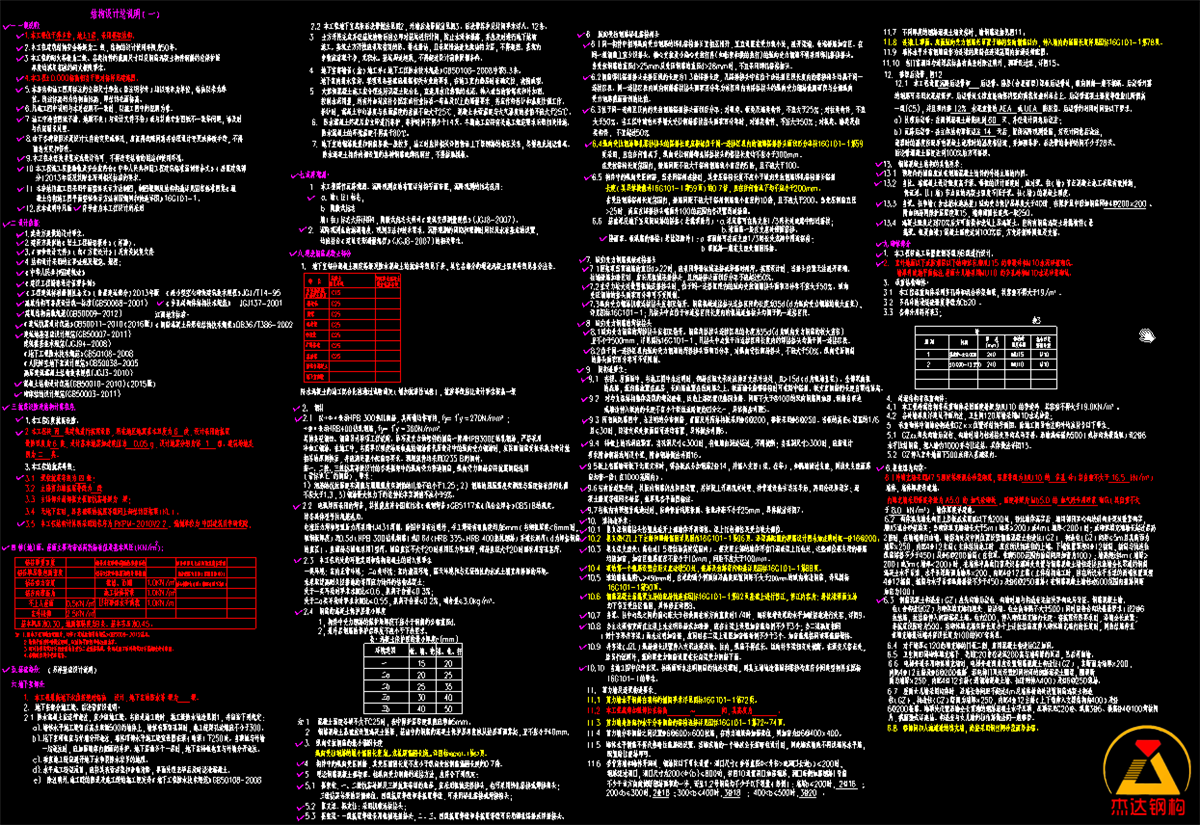

结构设计说明

项目采用框架结构形式，地上1层，符合丙类建筑的抗震设防要求。根据江西省地方标准，该项目按6度抗震设防，梁柱抗震等级为四级，确保在地震及其他自然灾害条件下的结构安全。

荷载设计与计算

粮库仓库荷载设计的关键是准确计算粮食堆放的竖向荷载。该项目仅用于稻谷储存，根据设计规范，稻谷的单层堆包荷载面重度标准值经专业计算确定。所有荷载计算采用PKPM-2010V2.2程序进行，由中国建筑科学研究院编制的规范体系指导。

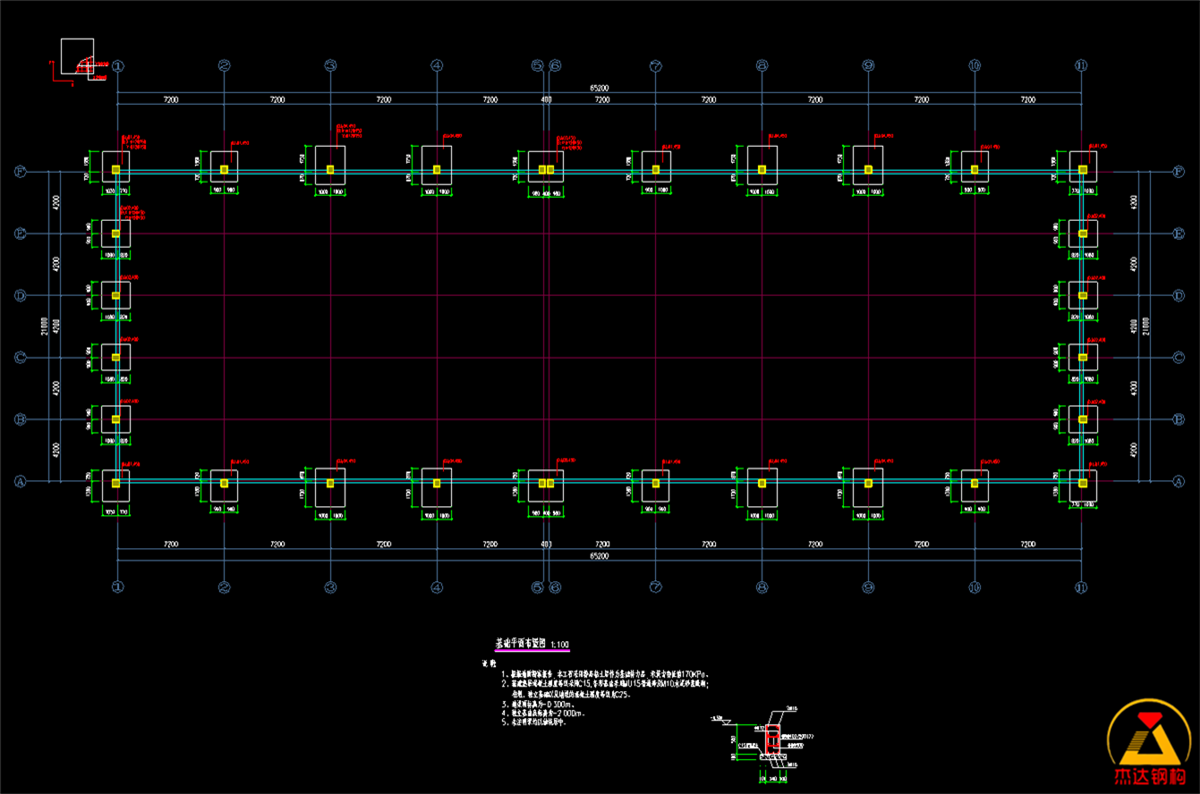

基础与地基处理

根据岩土工程勘察报告，基础采用适当深度的浅基础或桩基设计。地基处理包括：回填土必须分层压实夯实，压实系数达到0.93-0.97；避免在软弱地层上直接放置；基础四周做好排水和防水处理，防止水分渗入粮库。

粮库特殊施工要求

粮食仓库与一般工业厂房的施工要求有所不同。墙体应按承重墙标准施工，砌筑时砖应提前浇湿至含水10%-15%，砂浆强度等级要符合设计要求。所有钢构件应手工除锈至St2级或机械除锈至Sa2级，除锈后立即喷涂防锈漆及面漆。拱形波纹彩钢屋盖及其连接件应由专业生产厂家提供，由有相应资质的专业施工队伍负责制作安装。

常见问题

为什么粮库屋面要用拱形设计？

拱形屋面设计能有效排泄雨水，防止积水，大跨度拱形结构可以减少中间支撑柱，提高库房内部空间利用率。同时，拱形结构受力均匀，抗风能力强，使用寿命长。

拱形屋盖的防水层如何维护？

定期检查屋盖表面，及时清理尘埃和杂物，确保天沟排水通畅。若发现防水层有裂纹或开裂，应及时修补，防止雨水渗入库房，影响粮食储存。

粮库仓内如何做好防潮处理？

除了屋面防水外，还应做好基础防潮隔离，在回填土施工中确保压实系数达到设计要求。库内地面应有适当坡度便于排水，如有积水应及时清除。

小结

江西萍乌粮食储备库拱形屋面工程通过21米大跨度设计、专业的结构计算、完整的构造细节处理，实现了粮食储备的安全、高效、耐久存储。该项目严格按照国家建筑规范和粮库建设标准执行，由江苏杰达钢结构工程有限公司等专业承包商参与设计和施工，充分展示了现代粮库工程的专业水准和技术水平。
