江西吉安粮库拱形波纹钢屋盖工程详解

江西吉安粮库拱形波纹钢屋盖工程采用金属薄壁圆弧拱结构，跨度23.8米，拱高4.7米。项目利用冷弯薄壁钢结构和彩色镀锌钢板相结合的工艺，为粮食储备提供了防水防潮、造型美观、使用年限长的现代化屋面解决方案。

工程基本参数

• 建设地点：江西省吉安市
• 建筑类型：粮食储备库
• 结构形式：地上一层
• 屋盖类型：拱形波纹钢屋盖
• 跨度规格：23.8米
• 拱形高度：4.76米
• 屋面高度：室外地坪至屋顶14.06米
• 室内外高差：300mm
• 设计使用年限：30年
• 建筑结构安全等级：二级
• 耐火等级：三级

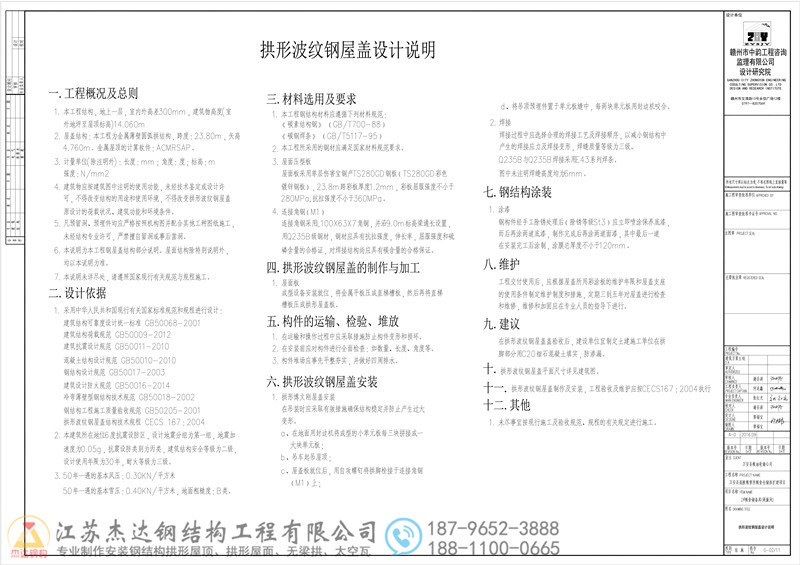

屋盖材料与规格

项目采用宝钢产TS280GD单层彩色镀锌钢板，具体规格为：

• 板材品牌：宝钢S280GD彩色镀锌钢板
• 跨度对应厚度：23.8米跨采用1.2mm厚板材
• 屈服强度：不小于280MPa
• 抗拉强度：不小于360MPa

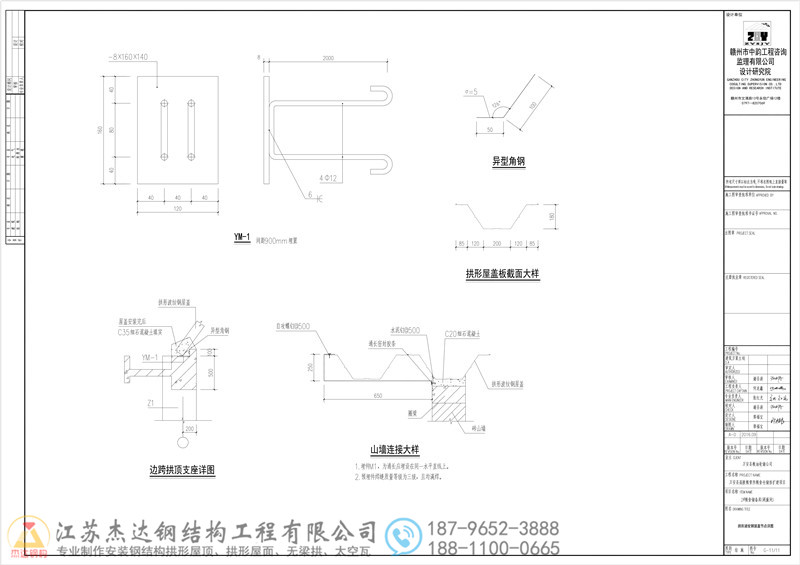

• 连接角钢：100×63×7角钢，采用Q235B级钢材
• 计算软件：ACMR SAP专业结构计算程序

制作工艺与流程

拱形波纹钢屋盖的制作过程需要严格控制每一步骤：

• 成型设备：将金属平板压成直梯槽板，再压成拱形屋盖板
• 单元拼接：在地面用封边机将成型的小单元板每三块拼接成大块单元板
• 屋盖就位：屋盖板就位后用自攻螺钉将拱脚栓接于连接角钢
• 焊接处理：每两块单元板用封边机咬合焊接，焊缝质量等级为三级
• 焊接参数：Q235B与Q235B焊接采用43系列焊条，焊缝高度均为6mm

运输、检验与堆放

构件的运输和堆放阶段对后续安装效果至关重要：

• 运输防护：在运输和操作过程中采取措施防止构件变形和损坏
• 安装前检验：对构件进行全面检查，包括数量、长度、角度等
• 堆放准备：构件堆场应事先平整夯实，并做好四周排水
• 吊装措施：吊装时采取有效措施确保结构稳定，防止产生过大变形

防腐涂装与维护

钢结构的防腐保护决定了屋盖的使用寿命。涂装工艺规定：

• 除锈等级：手工除锈至St3级，确保表面清洁
• 底漆涂装：除锈后立即喷涂保养底漆，而后再涂两道底漆
• 面漆涂装：制作完成后再涂两道面漆，最后一道在安装完工后涂制
• 膜厚要求：涂膜总厚度不小于120微米
• 定期维护：定期每三到五年进行一次检查和维修

常见问题

为什么选用1.2mm厚的TS280GD钢板？

TS280GD材料具有高屈服强度和抗拉强度，1.2mm厚度既能满足23.8米跨度的强度要求，又能控制成本，且便于施工安装和后期维护。彩色镀锌工艺提供了长期的防腐保护。

拱脚部分如何处理防渗漏？

根据工程建议，在拱形波纹钢屋盖验收后，建设单位应在拱脚部分用C20细石混凝土填实，形成防水防渗的密闭边界，防止雨水从接缝处渗入。

屋盖使用过程中需要进行哪些维护？

应根据屋盖所用彩涂板的维护年限和屋盖支座的使用条件制定维护制度。定期每三到五年进行一次检查和维修，及时处理发现的腐蚀、变形或连接松动等问题。维修和加固应在专业人员的指导下进行。

小结

江西吉安粮库拱形波纹钢屋盖工程通过采用高质量的宝钢材料、精密的制作工艺、规范的安装流程和完善的防腐保护体系，为粮食储备提供了可靠的防水防潮保护和长期使用价值。该项目由江苏杰达钢结构工程有限公司等专业承包商参与实施，充分展现了冷弯薄壁钢结构在粮库建设中的应用优势。
