扩建煤棚24米跨无梁拱形屋顶图纸

拱形屋顶厂家 2018-04-26 09:19:43 图纸图集 7885 ℃ 0 评论

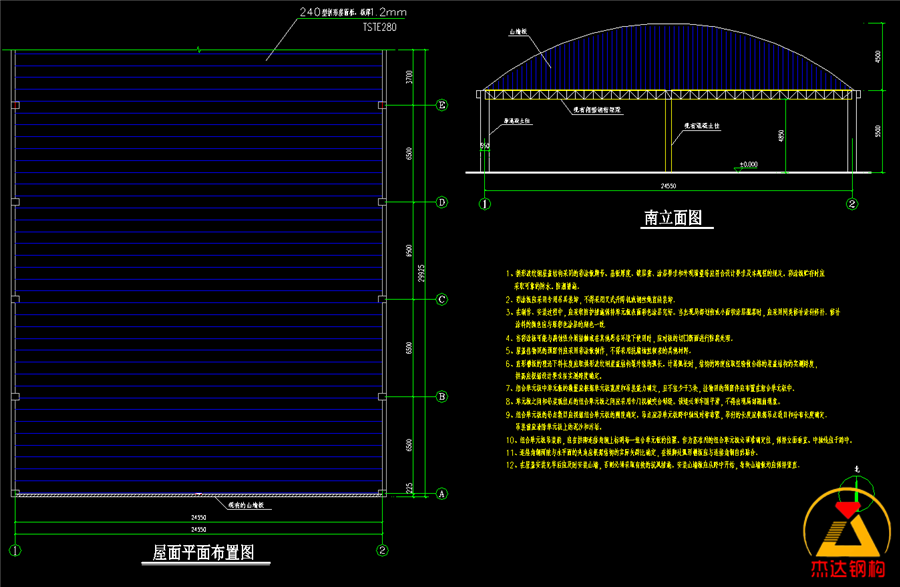

该图纸为24米跨拱形屋顶扩建工程图纸，立面图显示为管桁架结构上做无梁拱瓦山墙，版型为MIC240型号。

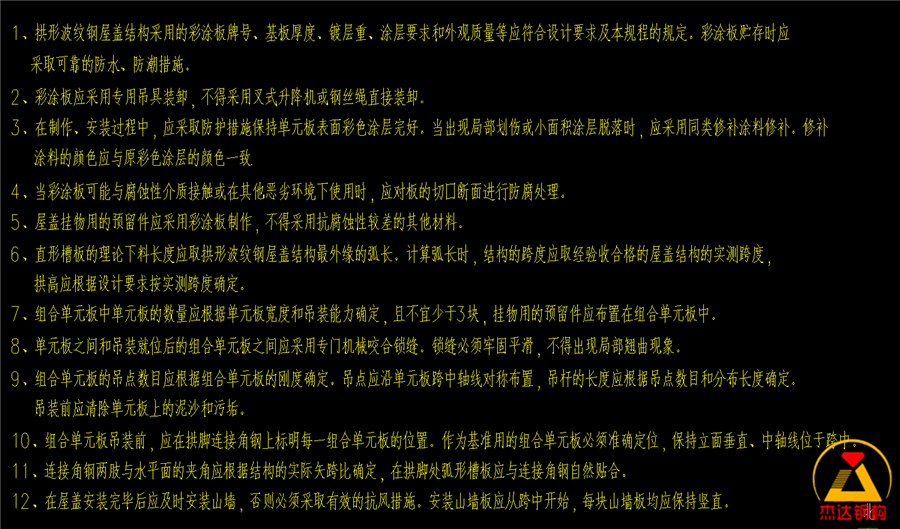

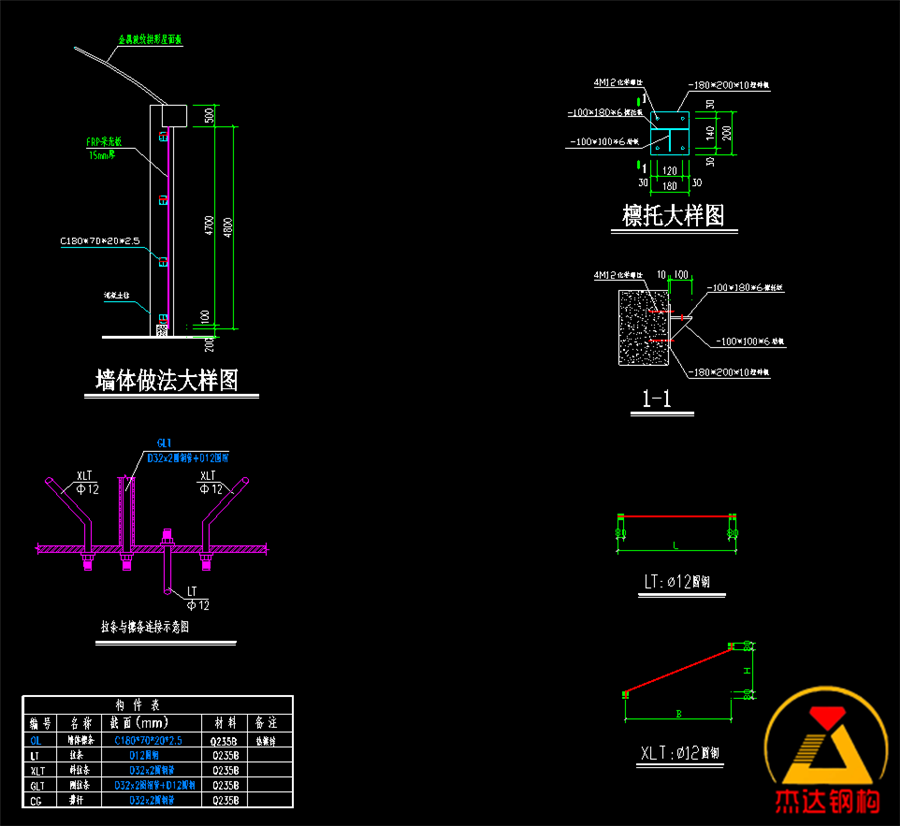

24米跨扩建拱形屋顶结构设计说明

　　1、拱形波纹钢屋盖结构采用的彩涂板牌号、基板厚度、镀层重、涂层要求和外观质量等应符合设计要求及本规程的规定。彩涂板贮存时应采取可靠的防水、防潮措施。

　　2、彩涂板应采用专用吊具装卸，不得采用叉式升降机或钢丝绳直接装卸。

　　3、在制作、安装过程中，应采取防护措施保持单元板表面彩色涂层完好。当出现局部划伤或小面积涂层脱落时，应采用同类修补涂料修补。修补

　　涂料的颜色应与原彩色涂层的颜色一致.

　　4、当彩涂板可能与腐蚀性介质接触或在其他恶劣环境下使用时，应对板的切口断面进行防腐处理。

　　5、屋盖挂物用的预留件应采用彩涂板制作，不得采用抗腐蚀性较差的其他材料。

　　6、直形槽板的理论下料长度应取拱形波纹钢屋盖结构最外缘的弧长。计算弧长时，结构的跨度应取经验收合格的屋盖结构的实测跨度，

　　拱高应根据设计要求按实测跨度确定。

　　7、组合单元板中单元板的数量应根据单元板宽度和吊装能力确定，且不宜少于3块，挂物用的预留件应布置在组合单元板中。

　　8、单元板之间和吊装就位后的组合单元板之间应采用专门机械咬合锁缝。锁缝必须牢固平滑，不得出现局部翘曲现象。

　　9、组合单元板的吊点数目应根据组合单元板的刚度确定。吊点应沿单元板跨中轴线对称布置，吊杆的长度应根据吊点数目和分布长度确定。

　　吊装前应清除单元板上的泥沙和污垢。

　　10、组合单元板吊装前，应在拱脚连接角钢上标明每一组合单元板的位置。作为基准用的组合单元板必须准确定位，保持立面垂直、中轴线位于跨中。

　　11、连接角钢两肢与水平面的夹角应根据结构的实际矢跨比确定，在拱脚处弧形槽板应与连接角钢自然贴合。

　　12、在屋盖安装完毕后应及时安装山墙，否则必须采取有效的抗风措施。安装山墙板应从跨中开始，每块山墙板均应保持竖直。

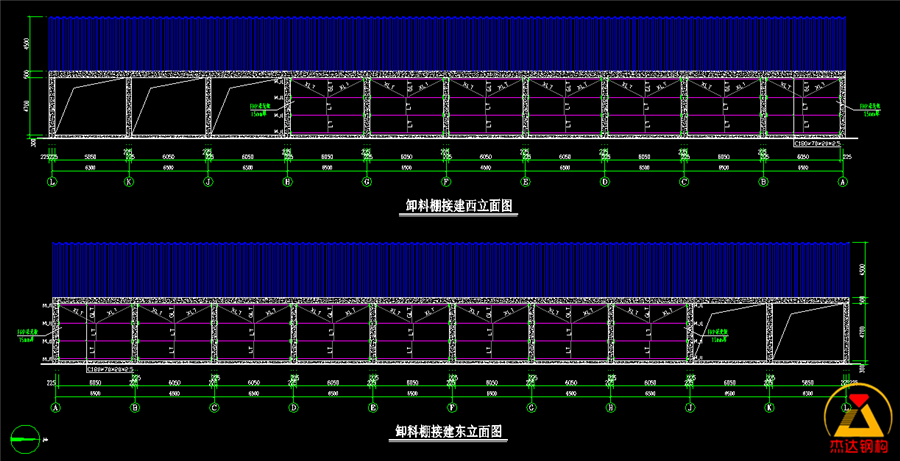

下图是卸料拱形屋顶大棚的立面图
