内蒙古乌兰察布24米跨拱形波纹板落地拱

杰达钢构一句话总结：

    该拱形波纹板位于内蒙古乌兰察布市，结构为拱型波纹钢屋盖结构中的落地拱，跨度为24米，需要喷涂5cm厚聚氨酯。

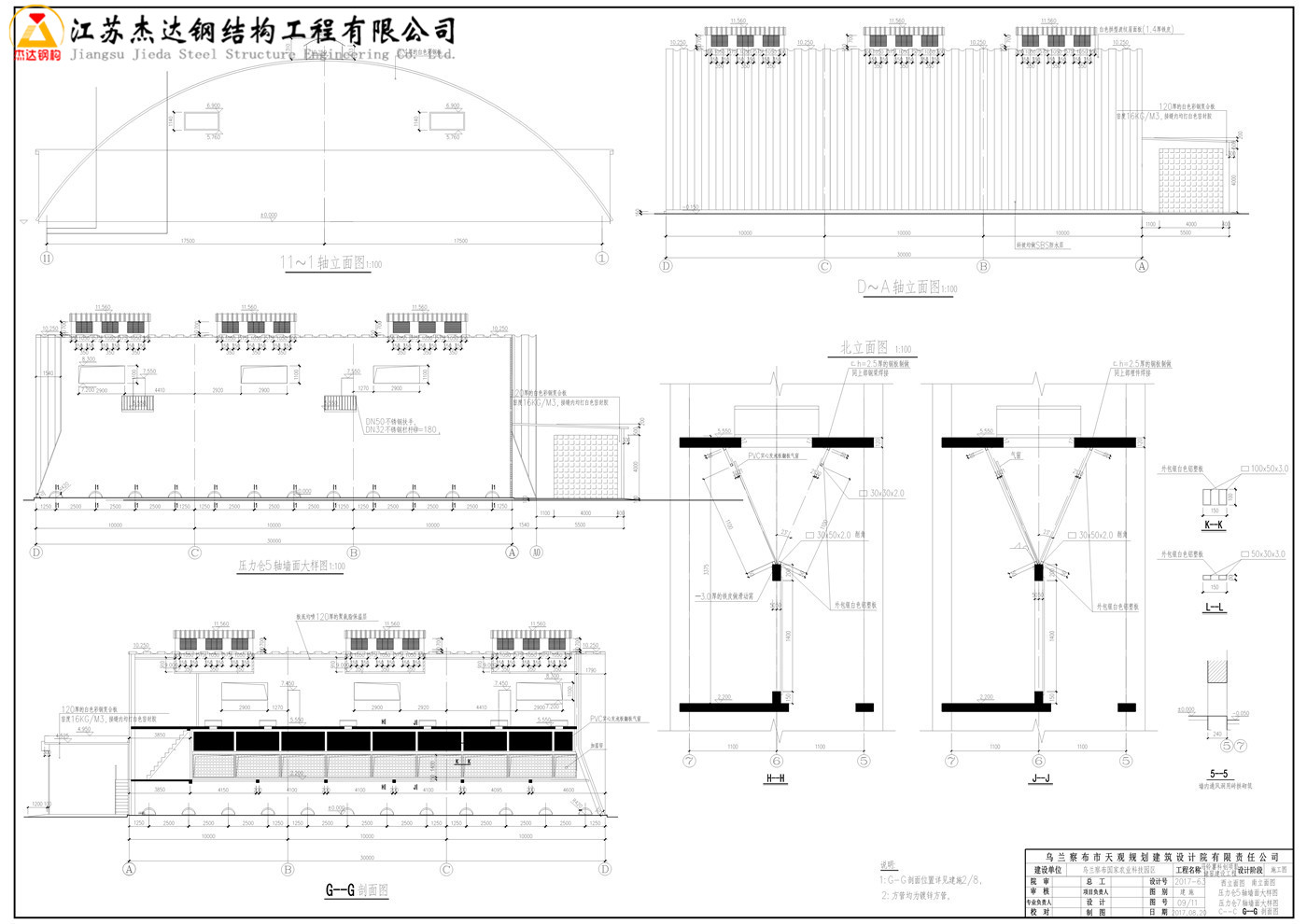

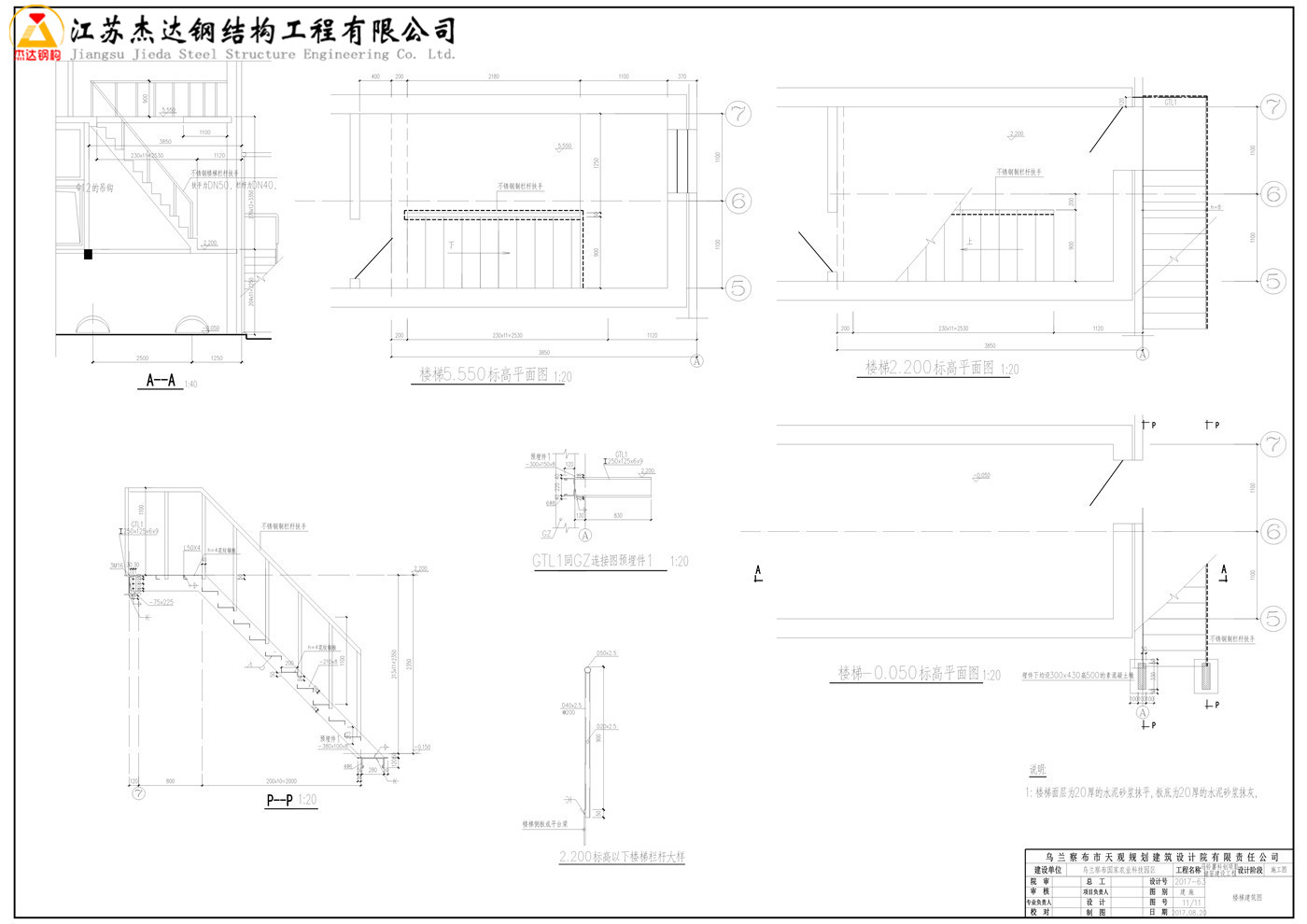

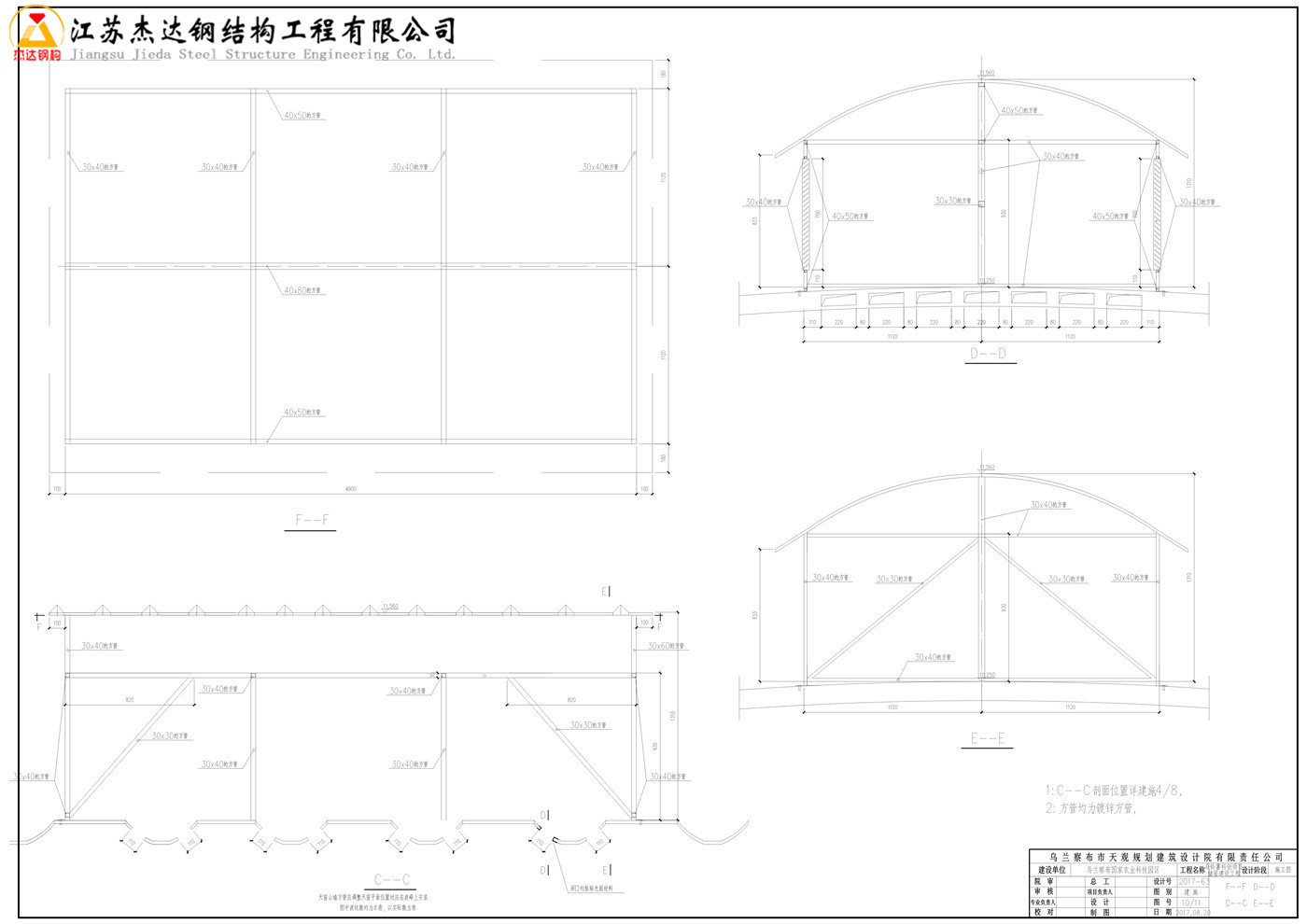

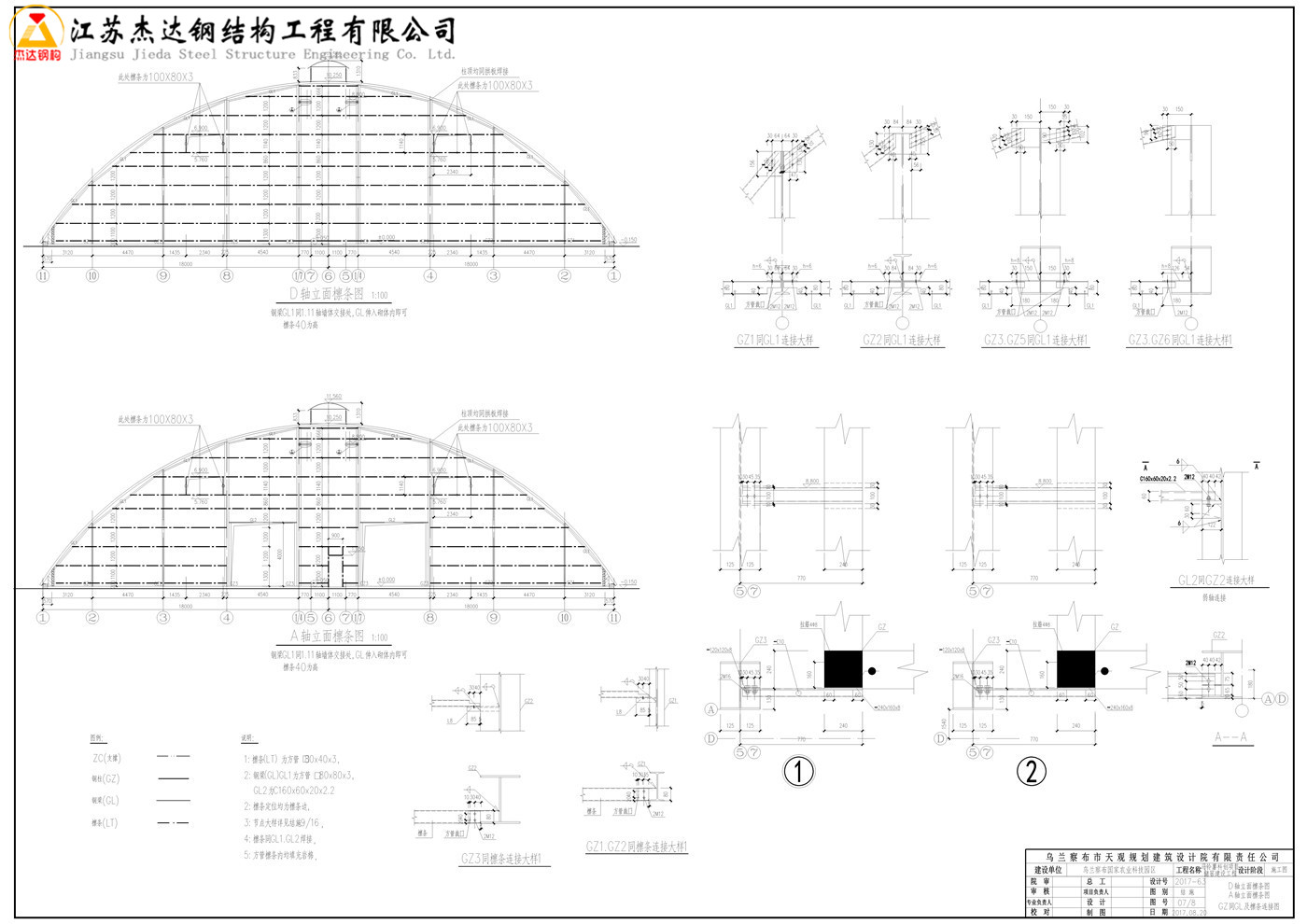

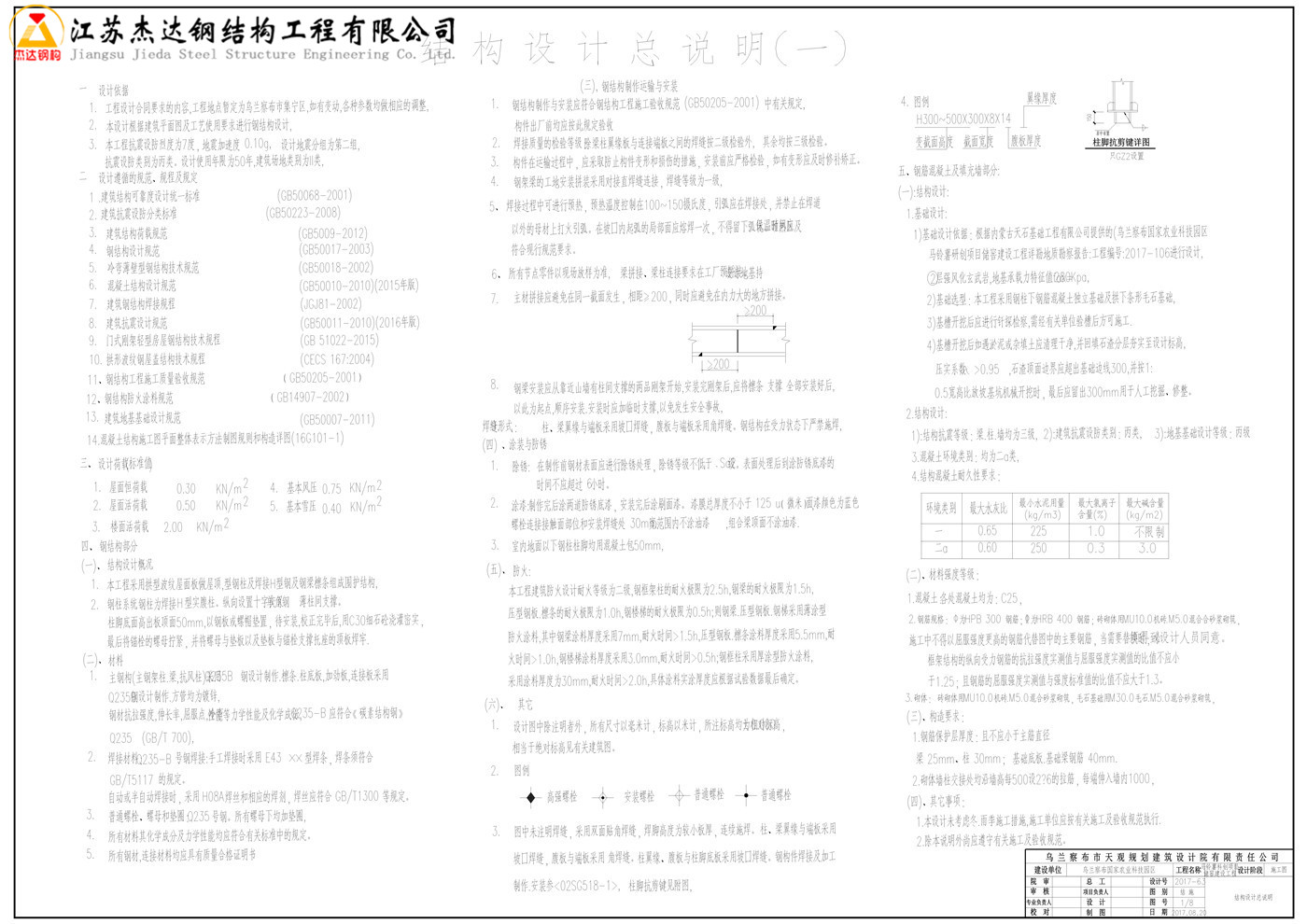

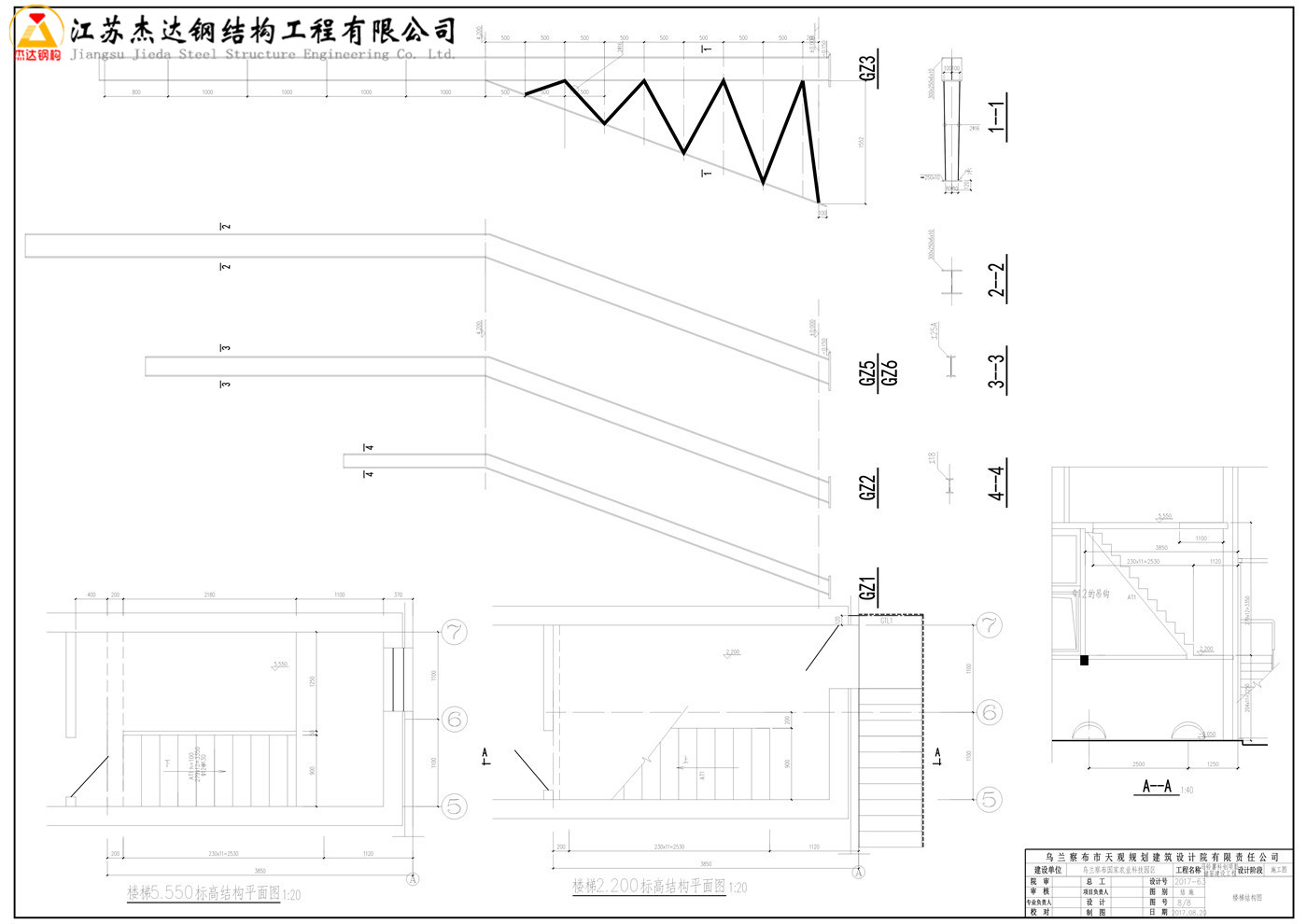

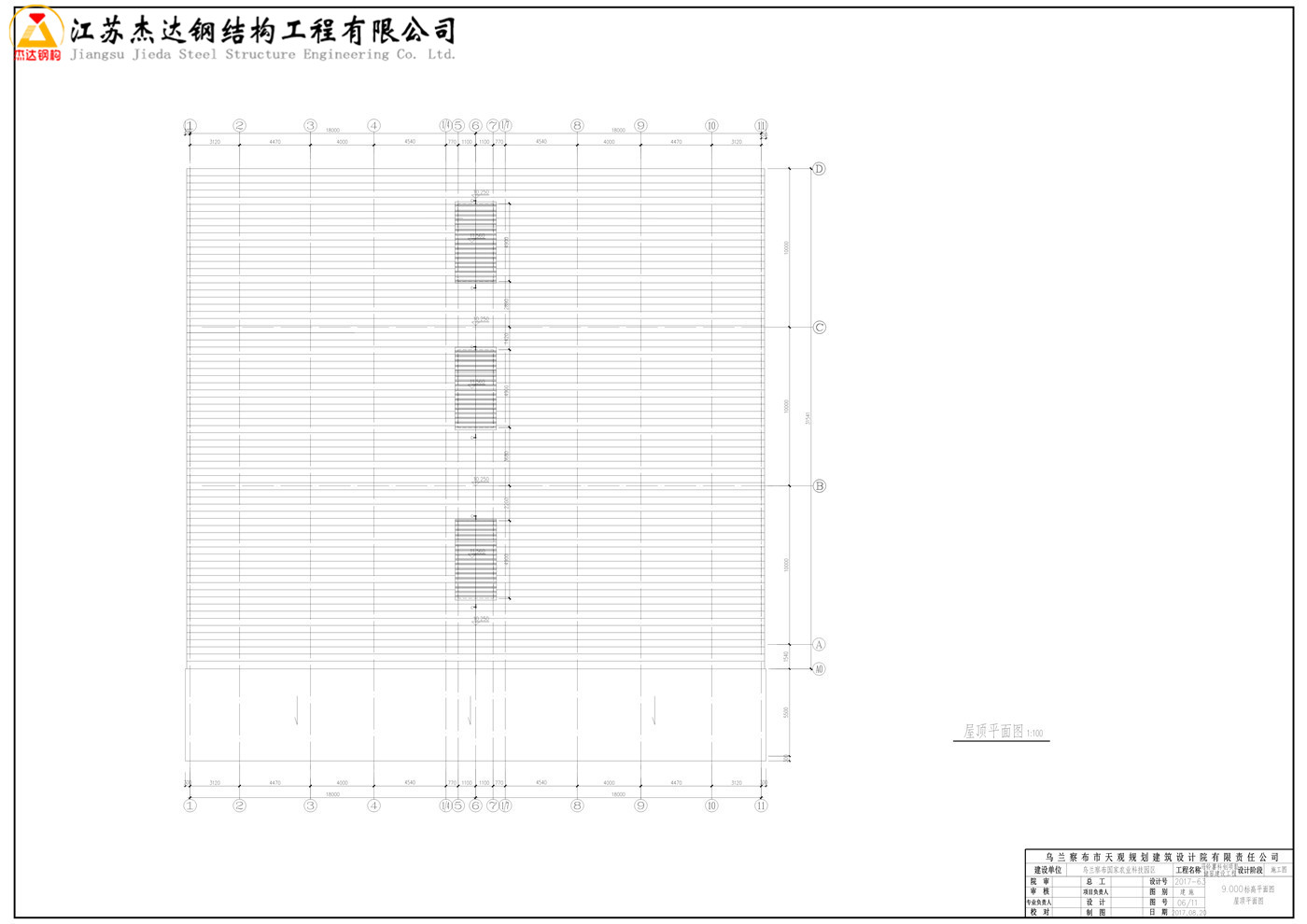

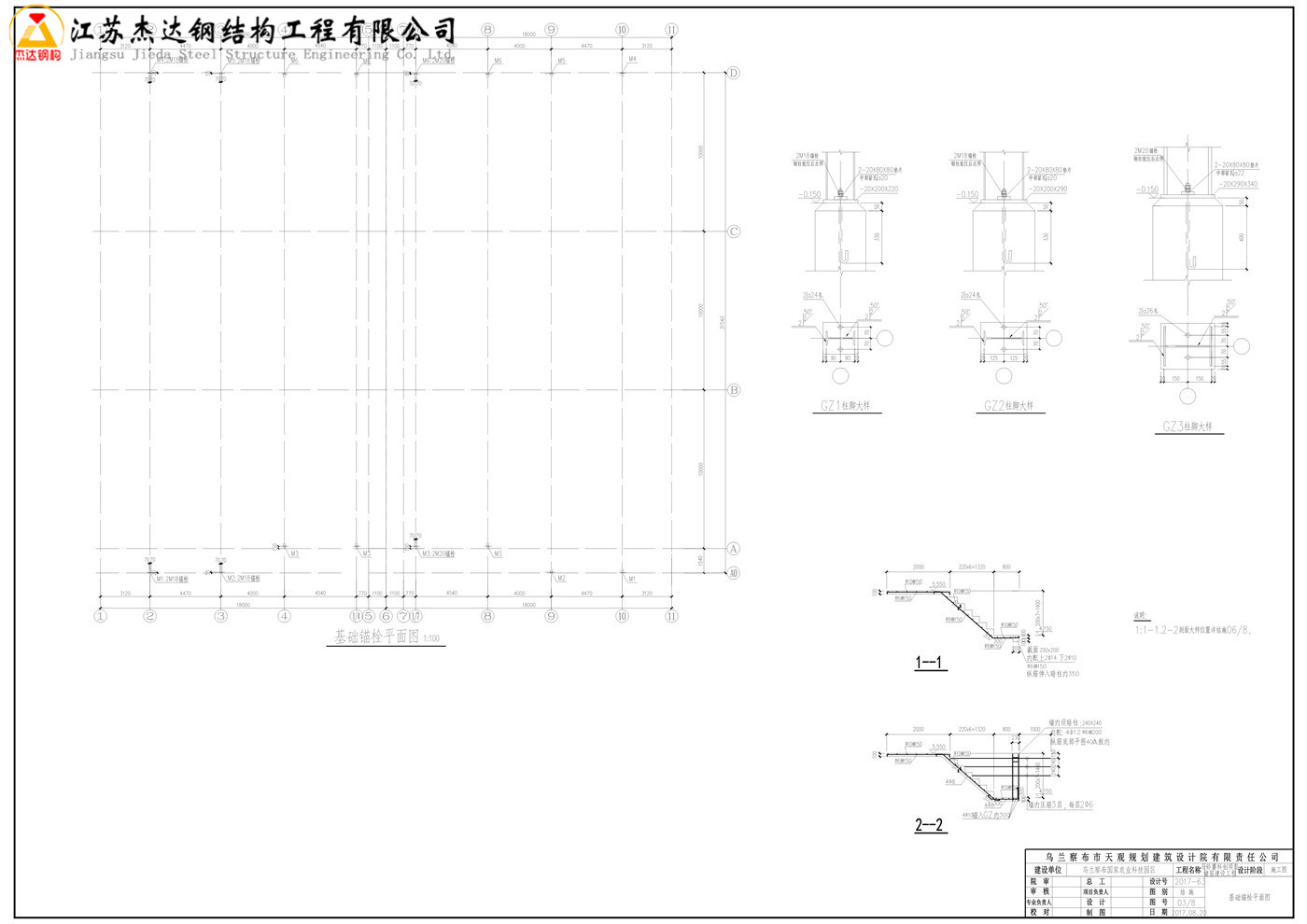

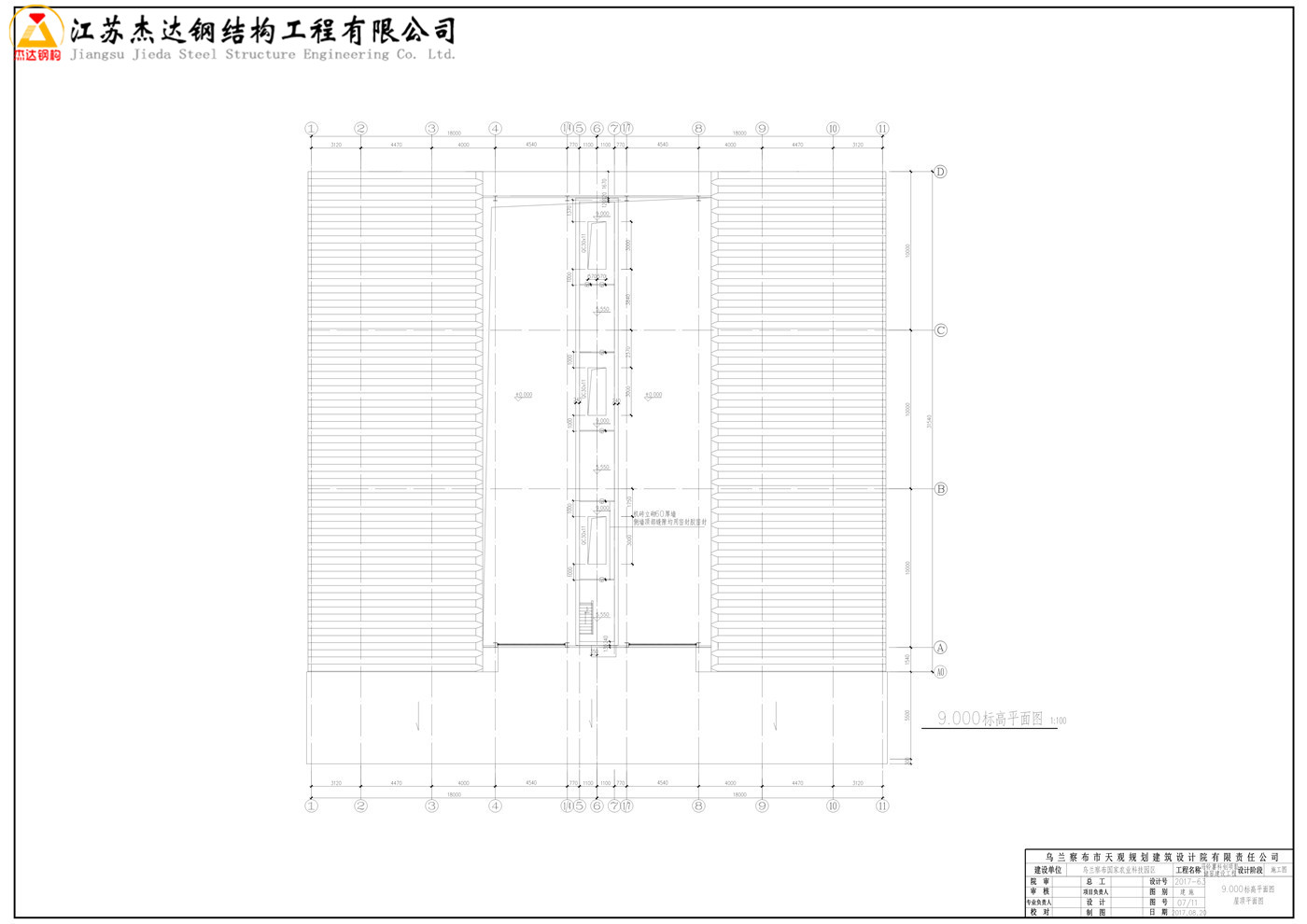

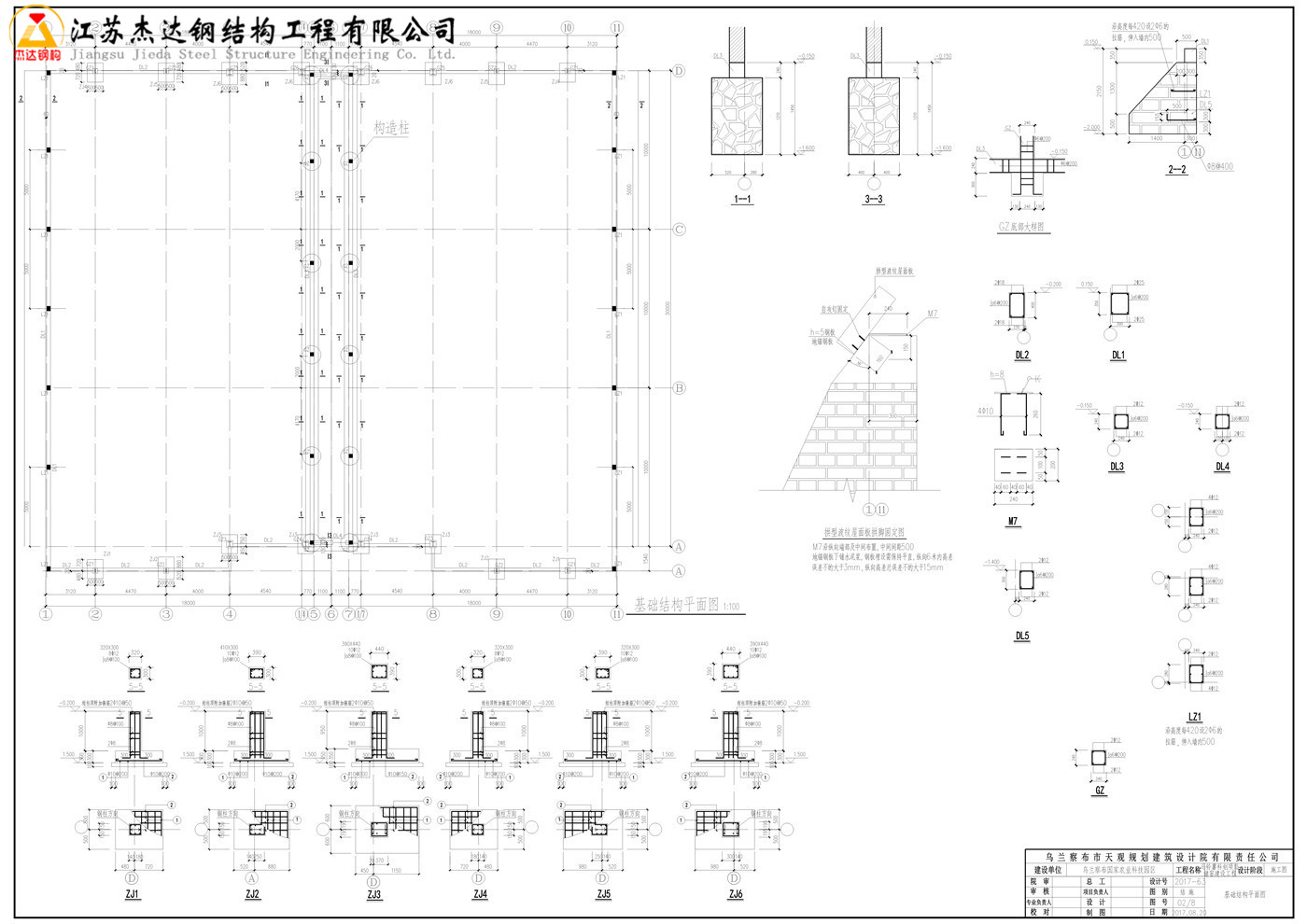

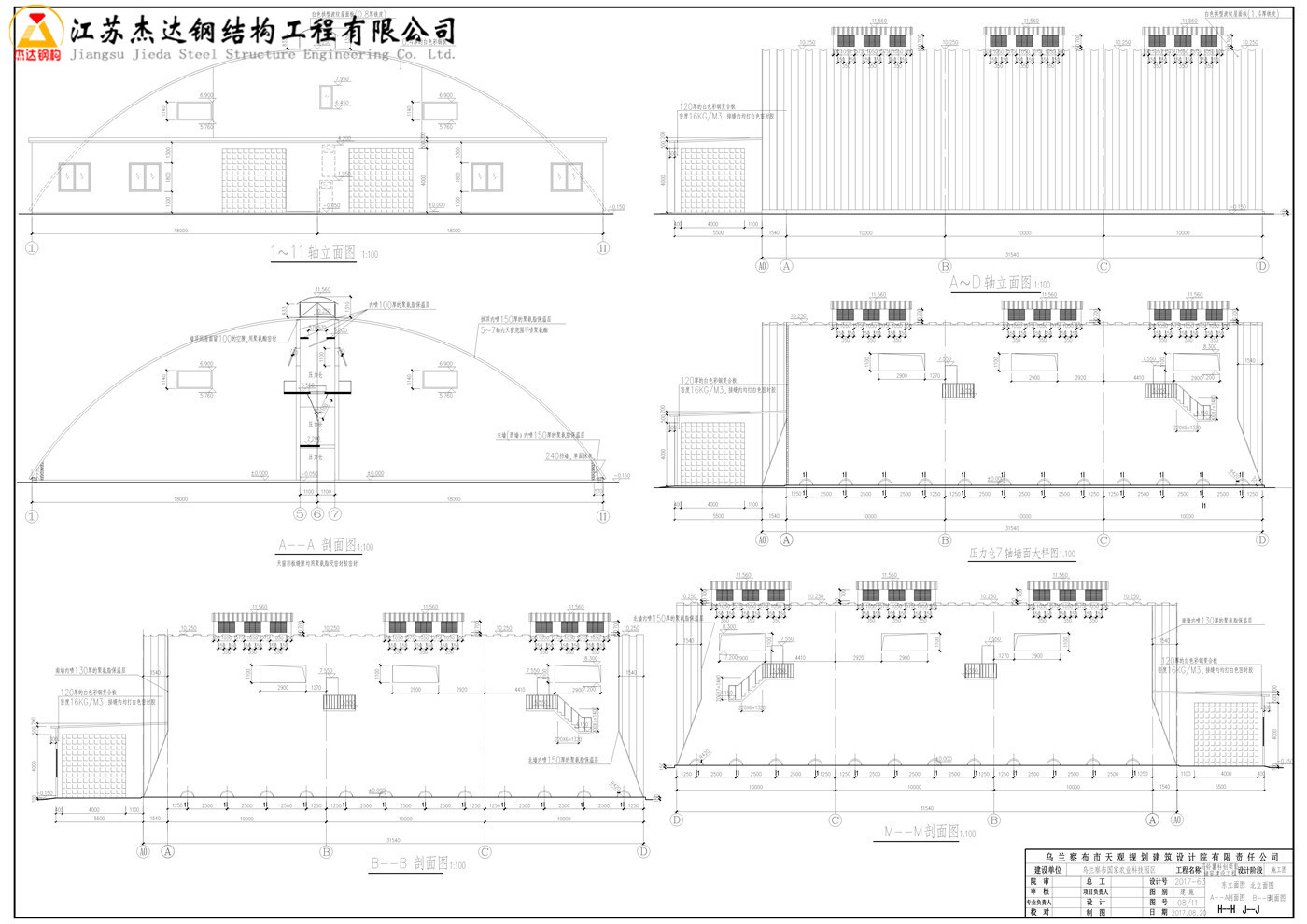

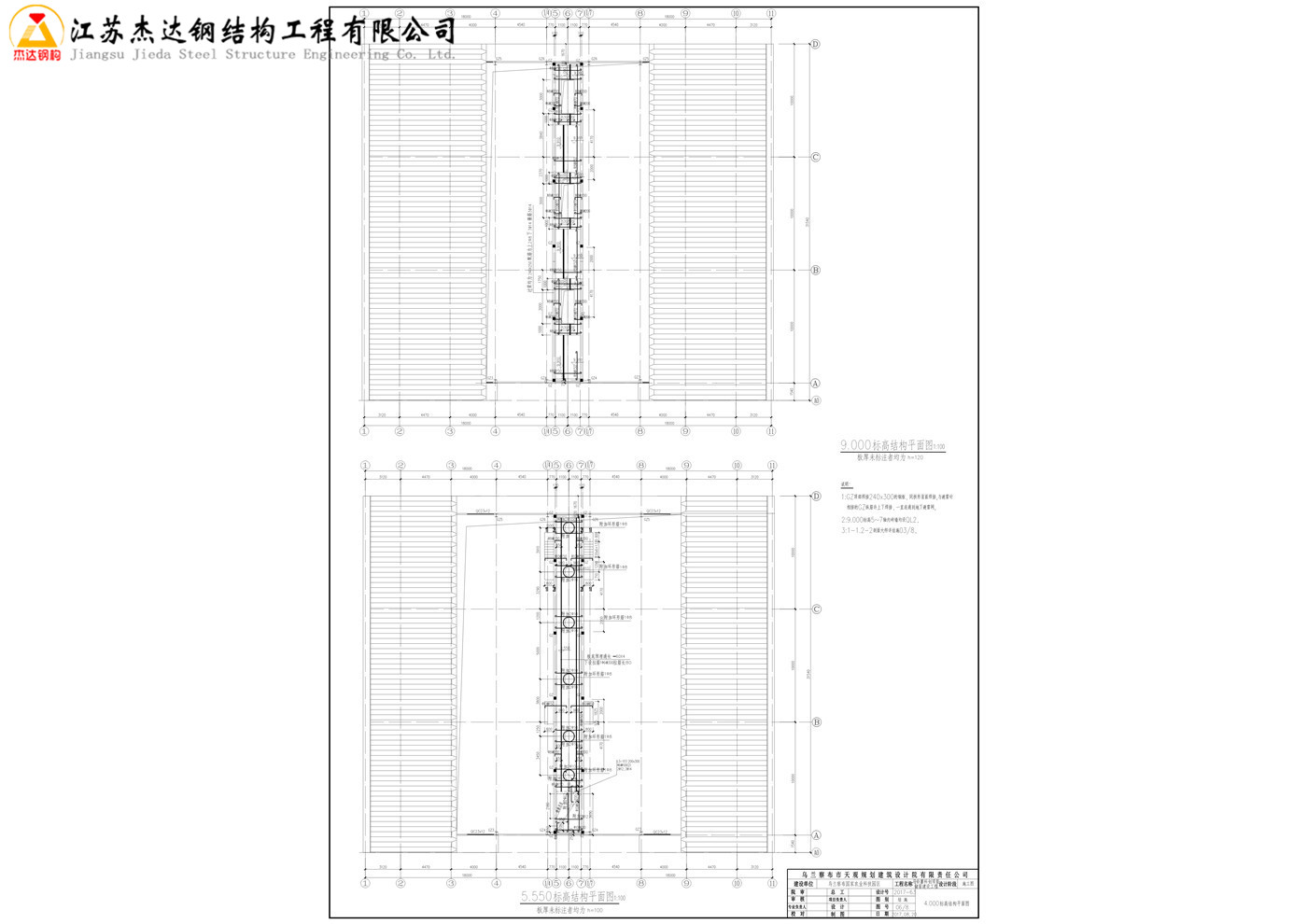

拱形波纹板PDF图纸：

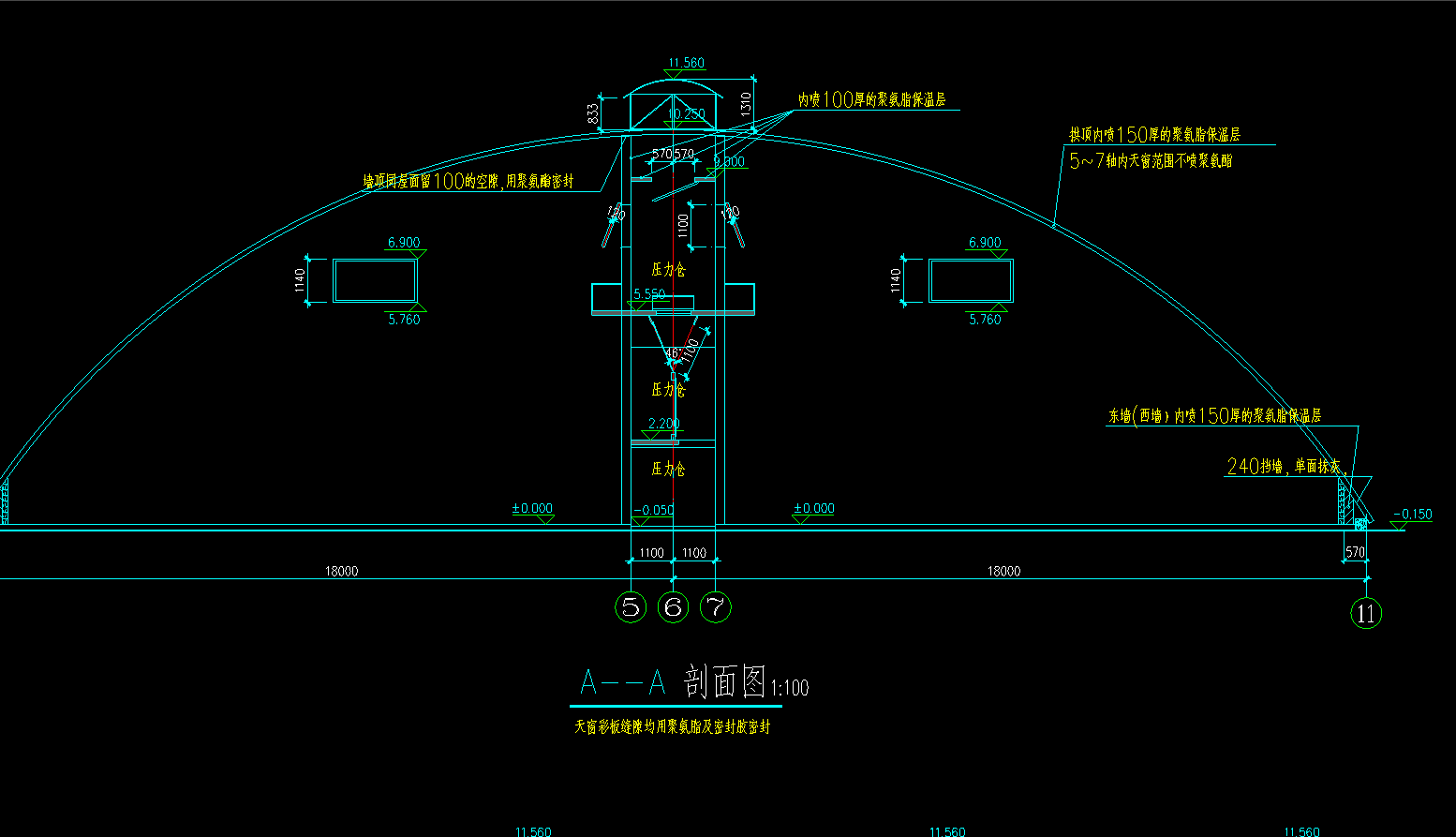

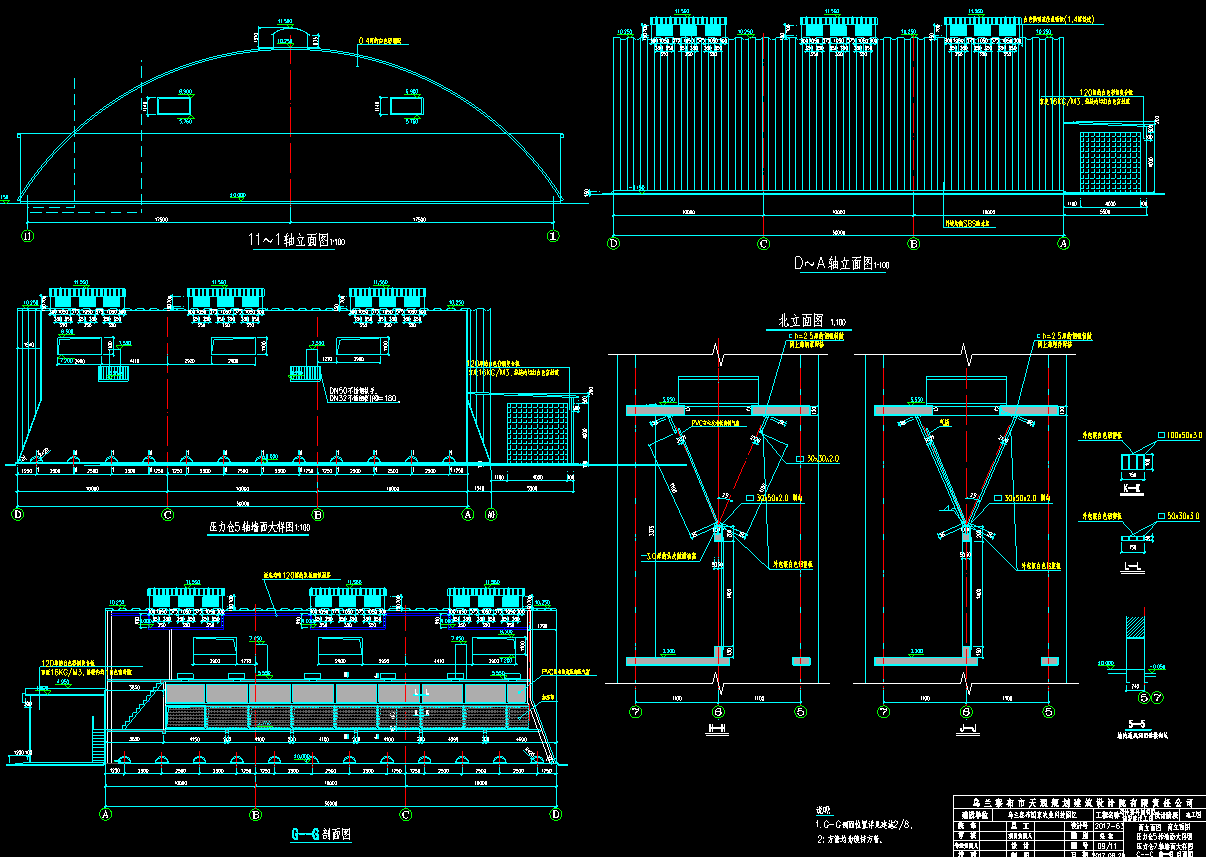

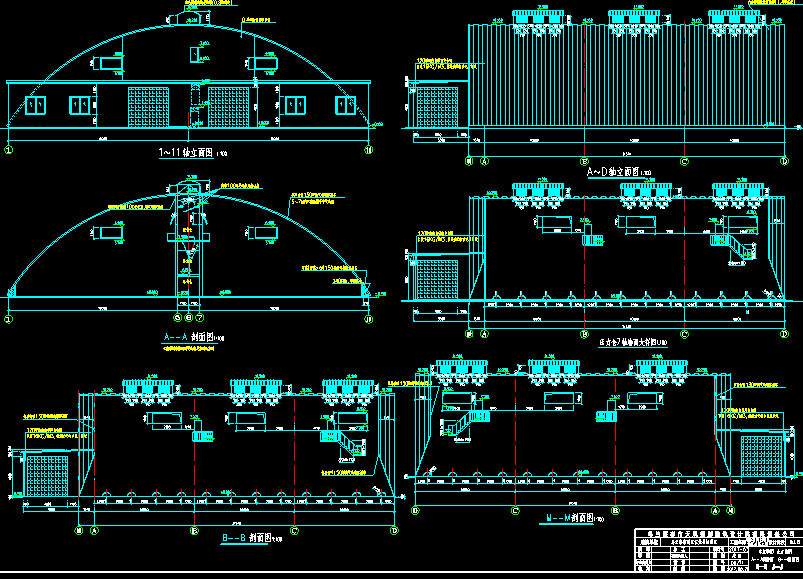

拱形屋顶CAD图纸：

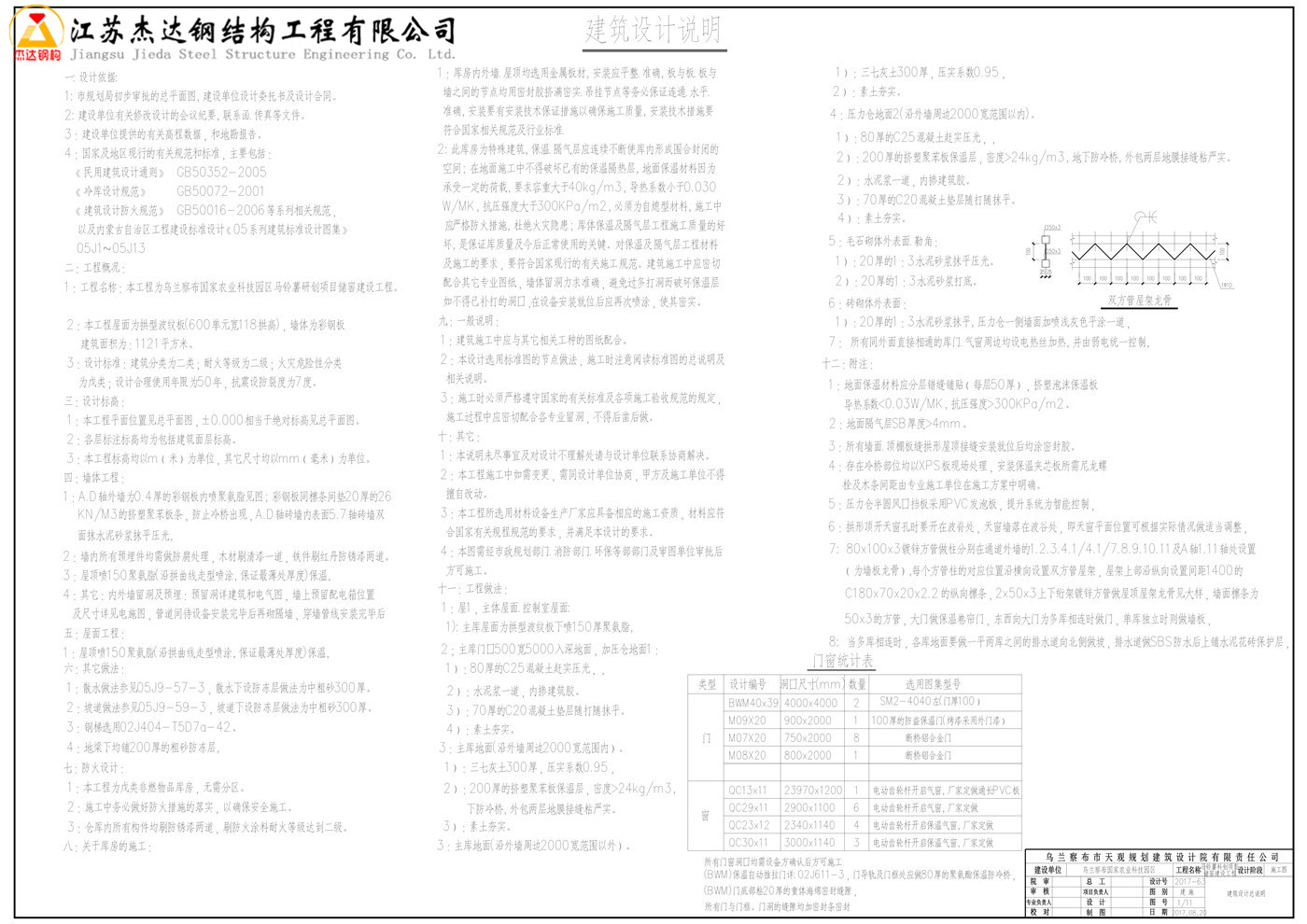

原仓间罩棚图中说明：

一设计依据:

1:市规划局初步审批的总平面图,建设单位设计委托书及设计合同，

2:建设单位有关修改设计的会议纪要,联系通传真等文件。了:建设单位提供的有关高程数据，和地勘报告。

4:国家及地区现行的有关规范和标准,主要包括:《民用建筑设计通则》CB50352-2005《冷库设计规范》

GB50072-2001《建筑设计防火规范》

CB50016-2006等系列相关规范,以及内蒙古自治区工程建设标准设计

05J1~05J13《05系列建筑标准设计图集》

二:工程概况:

1:工程名称:本工程为乌兰察布国家农业科技园区马铃薯研创项目储窖建设工程。

2:本工程屋面为拱形波纹板(600单元宽118拱高),墙体为彩钢板

建筑面积为:1121平方米。

3:设计标准:建筑分类为二类;耐火等级为二级;火灾危险性分类为成类;设计合理使用年限为50年,抗震设防裂度为7度。三:设计标高:

1:本工程平面位置见总平面图,士0,000相当于绝对标高见总平面图,

2:各层标注标高均为包括建筑面层标高。

3:本工程标高均Km(米)为单位,其它尺十均以mm(毫米)为单位。

四:墙体工程:

1:A.D轴外墙加0.4厚的彩钢板内喷聚氣脂见图;彩銅板同檁条间垫20岸的26KN/M3的挤塑聚苯板条,防止冷桥出现.A.D轴砖墙内表

5.7轴砖墙双面林水泥砂浆抹平压光,

2:墙内所有预理件均等做防腐处理,木材刷清漆一道,铁件刷红丹防铸漆两道。

3:屋顶噴150棗氫獻沿拱曲线走型喷涂，保证最薄处厚度)保温，

4:其它:内外墙留洞及预埋:预留洞详建筑和电气图,墙上预留配电箱位置及尺十详见电施图,管道间待设备安装完毕后再谢隔墙,穿墙管线安装完毕后

五:屋面工程:

1:屋项噴150聚氨膩(沿拱曲线走型喷涂,保证最薄处厚度)保溫，

六:其它做法:

1:敬水做法参则05J9-57-3,散水下设防东层做法为中相砂300厚。

2:被道做法参见05J9-59-3.坡道下设防冻层做法为种组砂300厚，

3:钢梯选用02J404-T5D70-42.4:地榮下均镇200厚的粗砂防东层，

七:防火设计:

1:本工程为成类非燃物品库房,无需分区.

2:施工中务必做好防火措施的落实,以确保安全施工。

了:仓库内所有构件均刷防铸漆两道,刷防火涂料耐火等级达到二级。

八:关于库房的施工:

1;库房内外墙屋项均选用金属板材,安装应平整准确,板与板板与墙之间的节点均用密封胶挤满密实吊挂节点等务必保证连通水平、准确，安装要有安装技术保证措施以确保施工质量,安装技术措施要符合国家相关规范及行业标准

2:此库房为特殊建筑,保温腡气层应连续不断使库内形成围合封闭的空间;在地面施工中不得破坏已有的保温隔热层,地面保温材料因为承受一定的荷载,要求容重大F40kg/m3,导热系数小于0.030W/MK.抗压强度大于300KPo/m2,必须为自熄型材料,施工中应严格防火措施，杜绝火灾隐患;库体保温及隔气层工程施工质量的好坏,是保证库质量及今后正常使用的关键。对保温及陽气层工程材料及施工的要求,要符合国家现行的有关施工规范。建筑施工中应密切配合其它专业图纸,墙体留洞力求准确,避免过多打测而破坏保溫层如不得已补打的洞口在设备安装就位后应再次喷涂,使其容实。

九:一般说明:

1:建筑施工中应与其它相关工种的图纸配合，

2:本设计选用标准图的节点做法,施工时注意阅读标准图的总说明及相关说明，

3:施工时必须严格遵守国家的有关标准及各项施工验收规范的规定,施工过程中应密切配合各专业留洞,不得后凿后做。十:其它:

↑:本说明未尽事宜及对设计不理解处请与设计单位联系协商解决，2:本工程施工中如需交更,需同设计单位协商,甲方及施工单位不得擅自改动。

3:本工程所选用材料设备生产厂家应具备相应的施工资质,材料应符合国家有关规程规范的要求,并满足本设计的要求。

4:本國書经市政规划部门消防部门环保等部部门及审图单位审批后方可施工。+-:工程做法:

1:屋1,主体屋面控制室屋面

1);主库屋面为供型波纹板下喷150厚架氨后，

2;主库门D500宽5000入深地面,加压仓地面1:1):80厚的C25混凝土赶实压光.

类型

21:水泥浆一道,内拂建筑胶。

3):70厚的C20混凝土墊层随打随抹平。

4):来土夯实。

3;主库地面(沿外墙周边2000寬范围内).

1):三七灰土300厚,压实系数0.95.

2):200厚的搭墊聚苯板保溫层,密度>24kg/m3.

下防冷桥,外包两层地膜接缝粘严实素土夯实。

3:主库地配沿外墙周边2000宽范围以外).
