福建松溪12米跨拱形屋顶仓间罩棚设计方案

福建松溪粮食储备库的拱形屋顶仓间罩棚是一座小跨度钢结构建筑，专为粮食储备库设计施工。该罩棚跨度仅为12米，拱高设计合理，弧长13.5米，建筑长度75米，用于保护相邻两栋粮仓之间的作业区域，提供防风遮雨的工作环境。整体设计简洁高效，充分利用仓库有限空间。

工程基本参数一览

• 建设地点：福建省松溪县粮食储备库
• 结构类型：拱形波纹钢屋盖
• 跨度：12米
• 拱高（弧长）：13.5米
• 建筑长度：75米
• 设计用途：仓间罩棚，为两栋粮仓之间的作业区提供保护

小跨度钢结构设计特点

12米跨度属于中小型钢结构建筑，相比大跨度工程，具有设计和施工相对简单、工期较短、造价更经济的优势。对于粮食储备库等辅助性建筑，小跨度拱形屋盖既能满足功能需求，又能有效控制投资成本。松溪项目采用这种设计方案，既保证了仓储作业的便利，又避免了不必要的建筑成本。

拱形屋顶结构原理

拱形屋顶是钢结构建筑中的一种经典形式，利用拱的几何形状将上部荷载均匀分散到两侧支座，使得每一处截面都能处于相对均匀的受力状态。相比平屋面、框架结构，拱形屋盖可以用更少的钢材实现相同的覆盖面积和承载力，是经济高效的建筑形式。

平面布置与空间利用

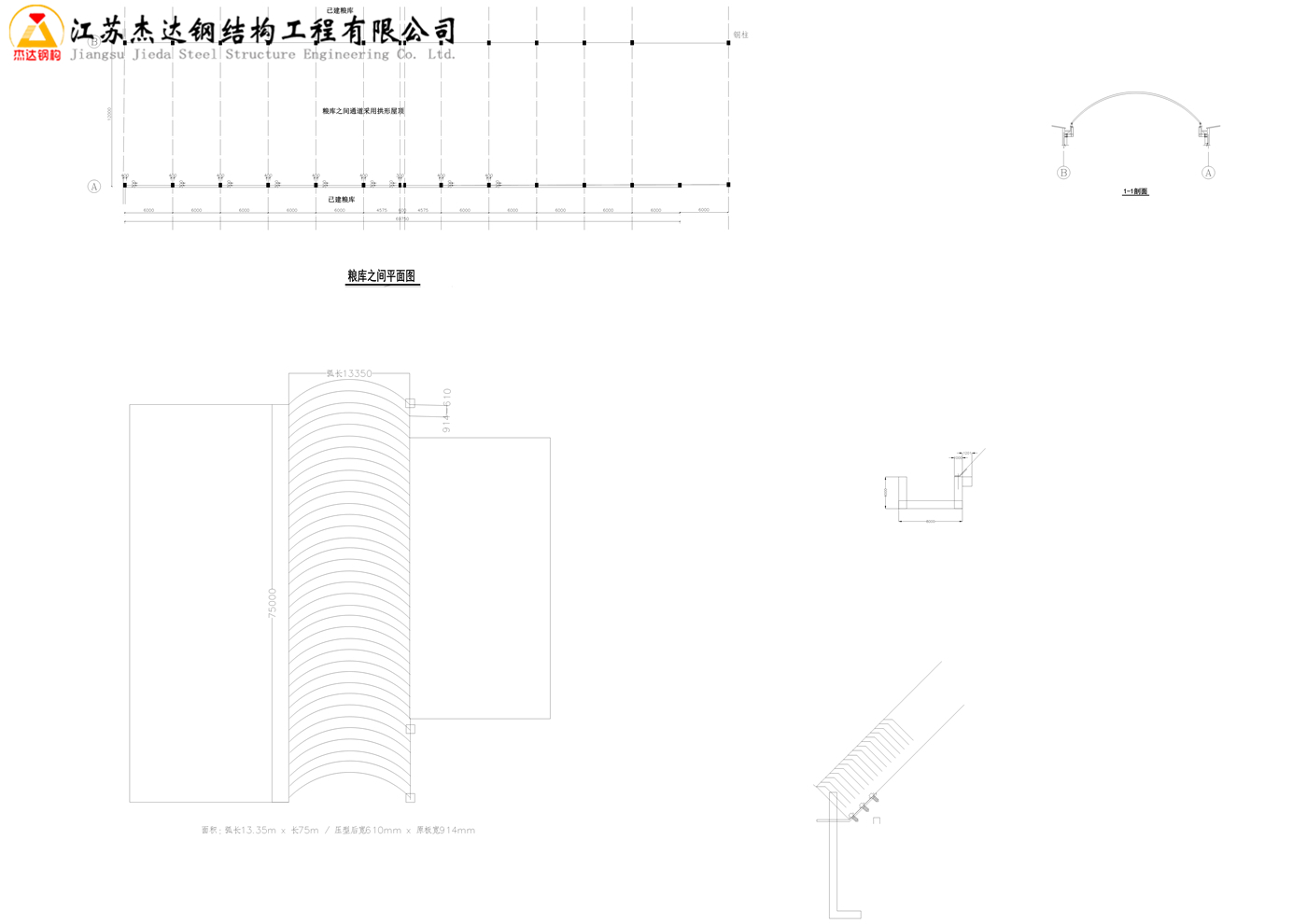

松溪粮库的这座罩棚建设在两栋仓房之间，充分利用了库内的有限空间。通过平面布置图可以看出，12米的跨度正好适应了两栋仓房之间的间距，75米的长度为整个粮库的作业区提供了充分的保护覆盖。这种紧凑型设计体现了钢结构在现代粮食仓储建筑中的灵活应用。

仓间罩棚的实际应用价值

粮食储备库的仓间罩棚对日常运营有多个重要作用：一、防风遮雨保护，在恶劣天气下保护进出粮食的作业人员和粮食堆放区域；二、遮阳降温，在炎热季节为库内工作创造更舒适的环境；三、机械装卸保护，为粮食进出库的机械化作业提供安全作业空间；四、延长建筑使用寿命，减少主仓房的直接风雨侵蚀。

钢结构材料与防腐

拱形屋顶采用高性能的波纹钢板，通常为热浸镀锌或彩色涂层钢板，具有耐腐蚀、耐候性强的特点。福建属于湿润气候区，空气中盐分和湿度较高，对钢结构防腐提出了更高要求。松溪项目的防腐处理应采用达到国家标准的镀锌或彩涂工艺，确保长期使用中的结构安全和外观保持。

施工工艺简述

小跨度拱形屋顶的施工流程包括：地基处理与基础施工、钢柱安装与垂直度调整、钢梁（拱梁）吊装与定位、侧向支撑与横向支撑安装、屋盖板铺装、防水防腐涂装、附属工程完成等环节。12米跨度的工程相对简化，通常可在较短工期内完成，对施工现场的机械设备要求也相对较低。

运维与长期管理

粮库罩棚建成后的日常维护同样重要。应定期检查屋面板是否有破损、螺栓连接是否松动、防腐涂层是否完整。在台风季节前应进行专项检查，确保结构牢固。如发现局部损伤应及时修复，防止小问题扩大成结构问题。

常见问题

什么时候应该选择小跨度与大跨度的拱形屋顶？

当建筑长宽比接近时（例如方形或近似方形），以及对内部无柱空间的需求不高时，可选择小跨度设计。若需要大面积无柱空间或长条形覆盖，则优先考虑大跨度设计。选择应结合现场条件、功能需求与成本预算综合考量。

拱形屋顶在台风地区是否安全？

拱形屋顶具有良好的抗风能力。拱形结构的几何特性使其能有效承受水平风力，而且两端支撑点结构可靠，不易因风产生剧烈振动。关键是施工中要确保所有螺栓紧固、焊接质量、以及侧向支撑完整。定期检查和维护是保证长期安全的基础。

粮库仓间罩棚需要防火涂装吗？

根据建筑防火规范，储备库等公共建筑的钢结构应进行防火处理。虽然仓间罩棚属于辅助建筑，但为了整体安全考虑，建议对承重钢构件进行防火涂料涂装，确保在突发火灾时能延缓钢材软化的时间。

项目总结

福建松溪12米跨拱形屋顶仓间罩棚是一座设计简洁、经济实用的钢结构建筑，充分体现了现代钢结构在粮食储备建筑中的应用。江苏杰达钢结构工程有限公司在此类中小型钢结构项目中积累了丰富的设计和施工经验。该工程为粮库日常运营提供了必要的环境保护，对提升松溪地区粮食储备能力具有重要意义。如需了解更多相关图纸和技术资料，欢迎联系杰达钢构。
