杰达钢构一句话总结:
该拱形屋顶作为网球场用途,下部结构为砖混结构,跨度为16.5米,长度为67.5米,拱形波纹钢屋盖的两侧需要封山墙,边部与天沟平齐。
拱形屋顶CAD图纸:

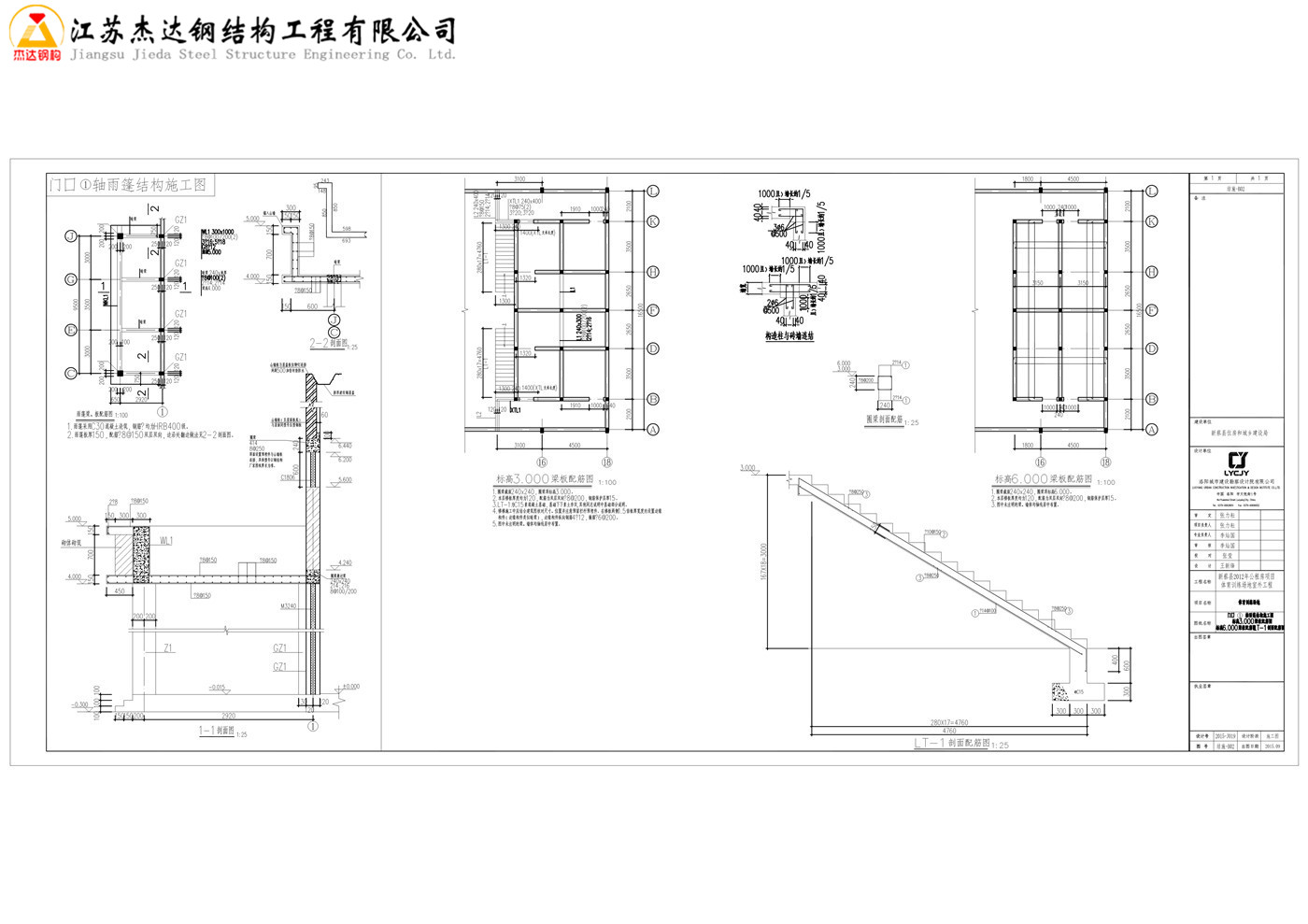

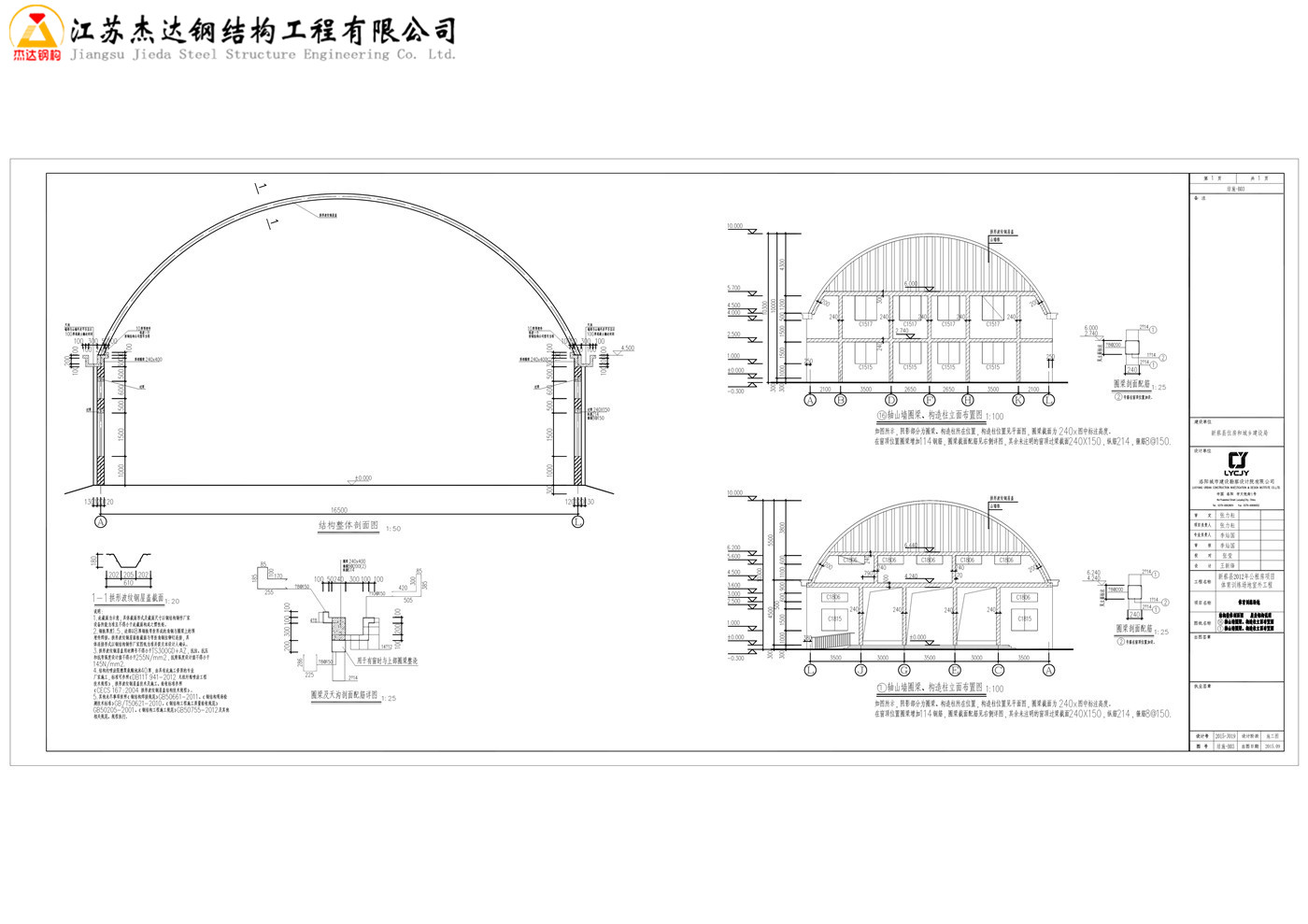

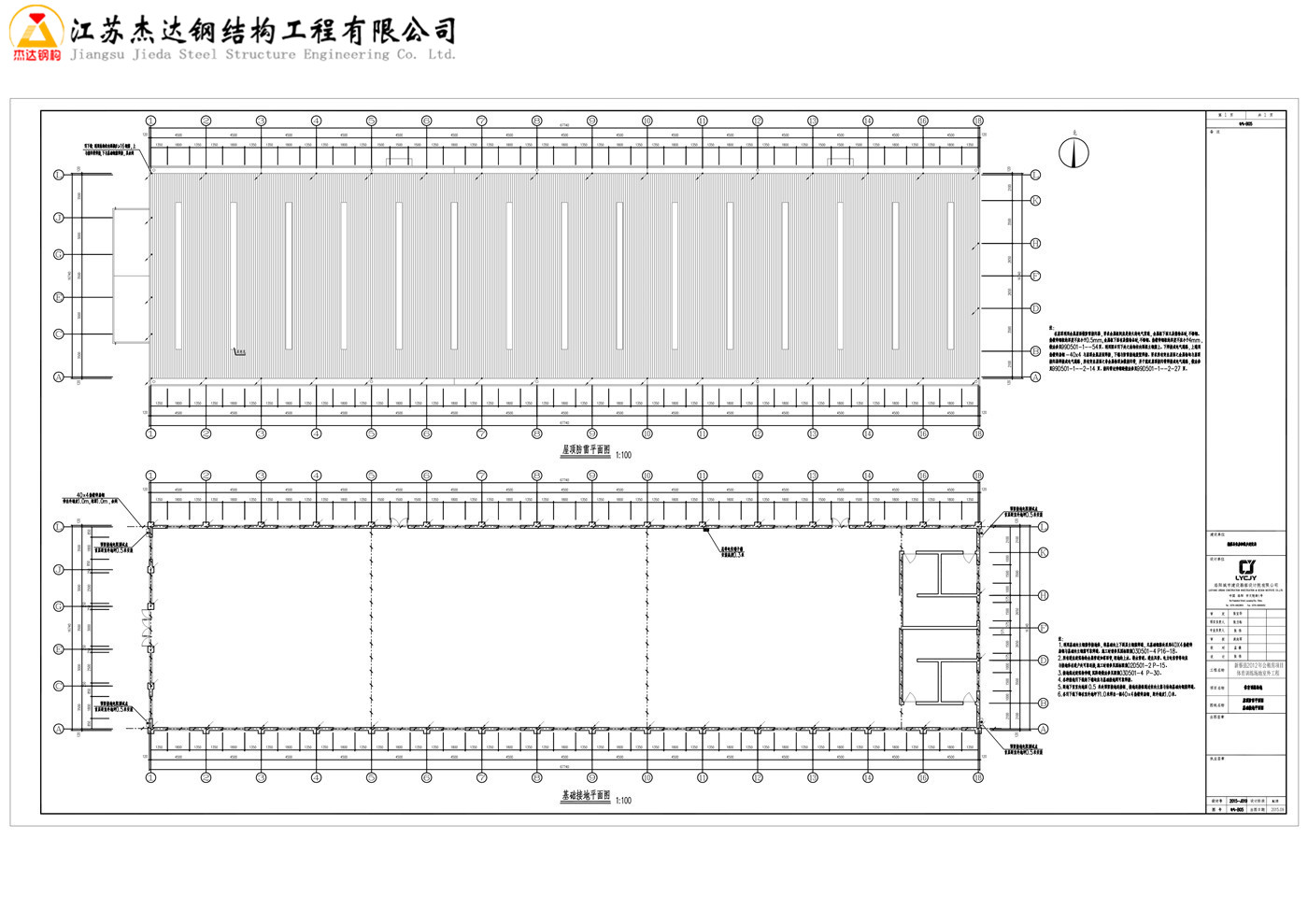

1.拱形波纹钢屋盖结构施工图

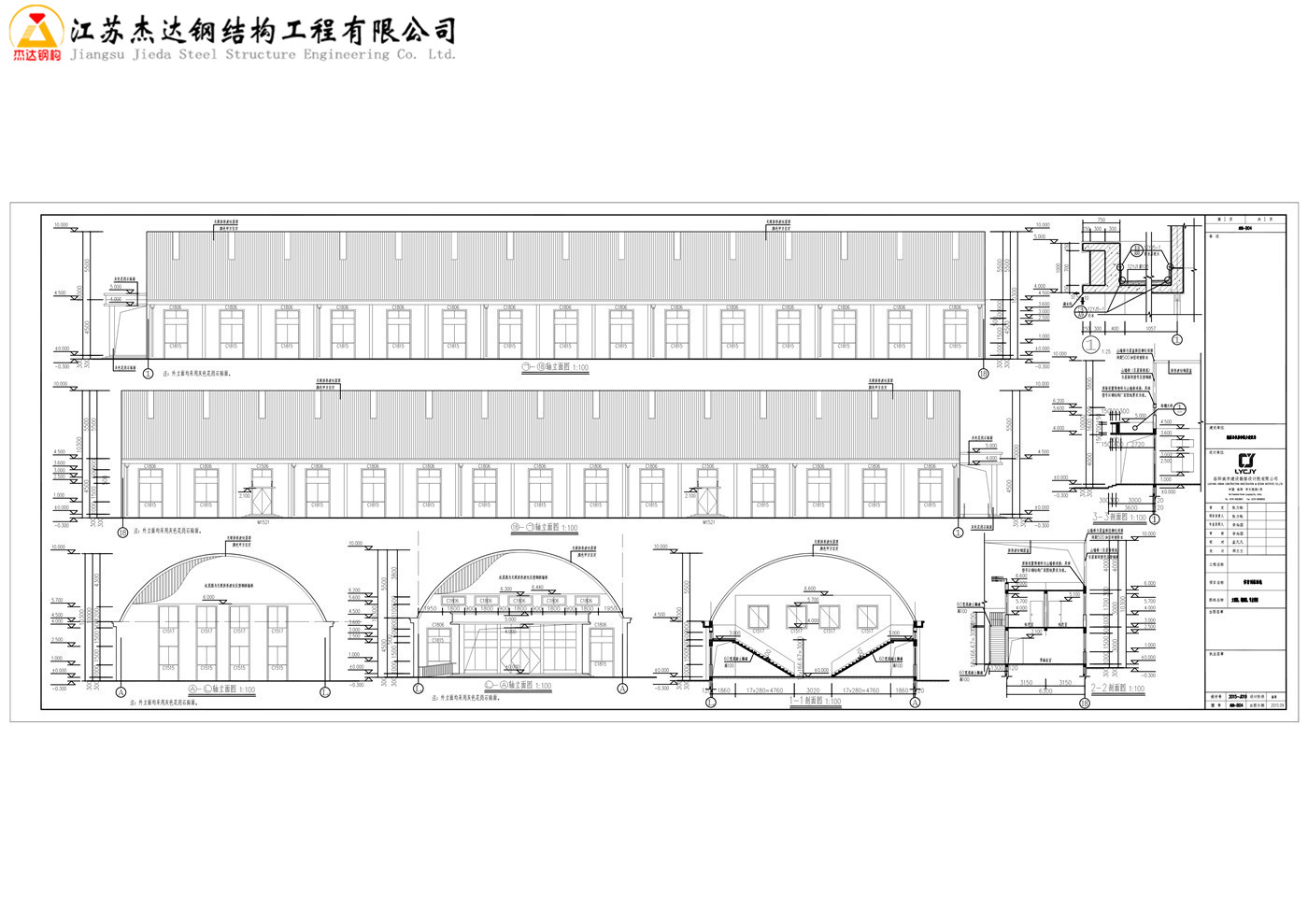

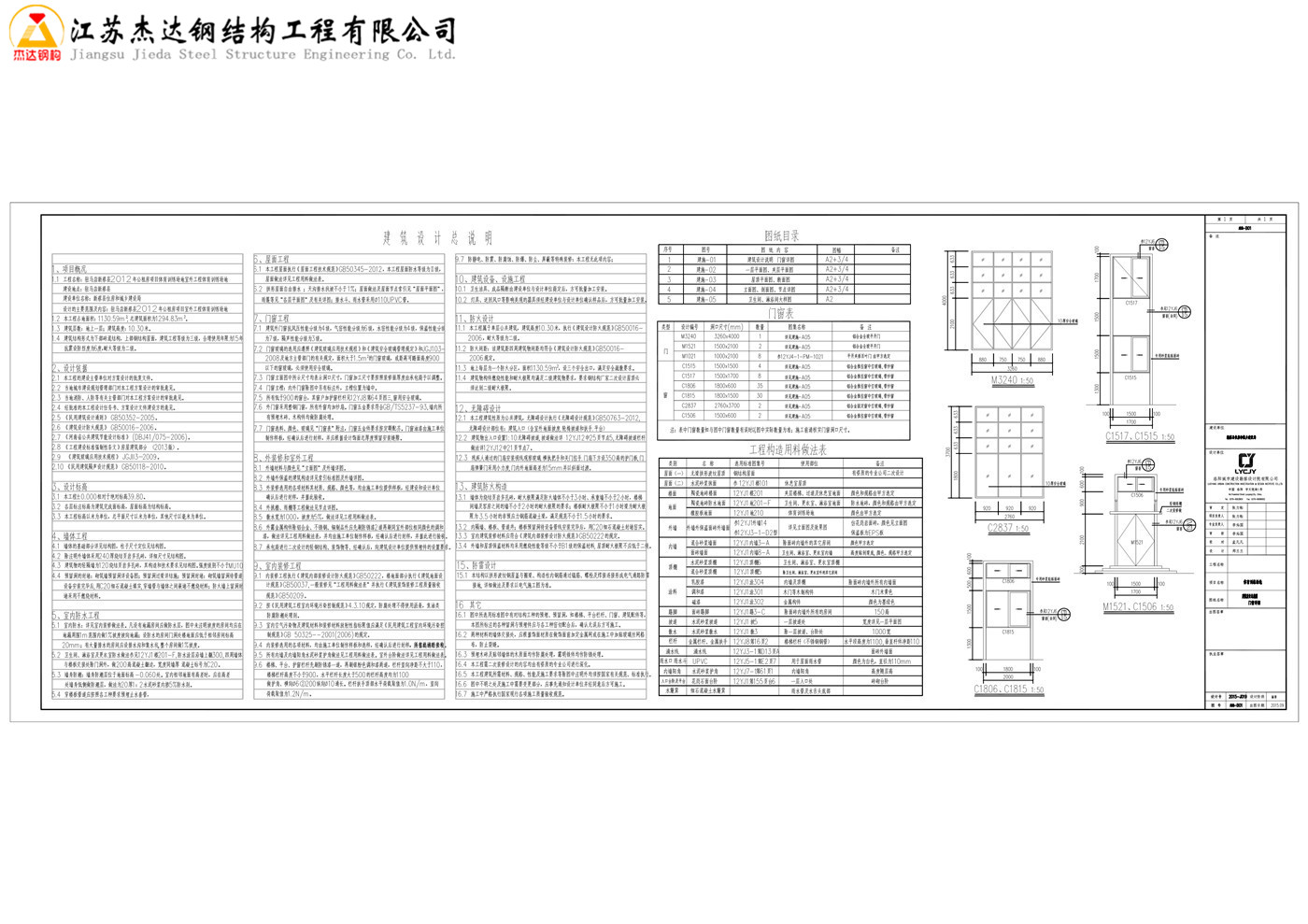

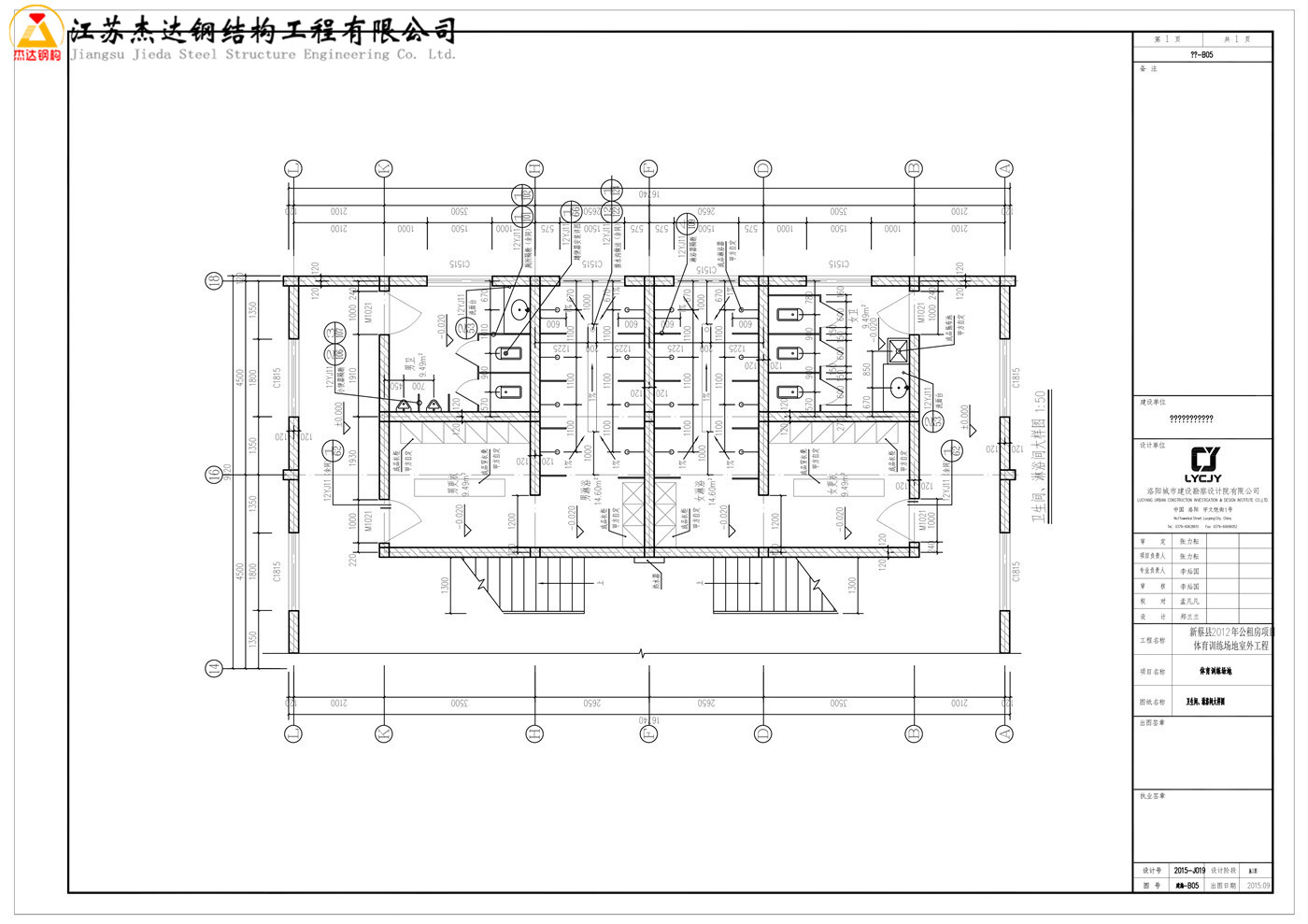

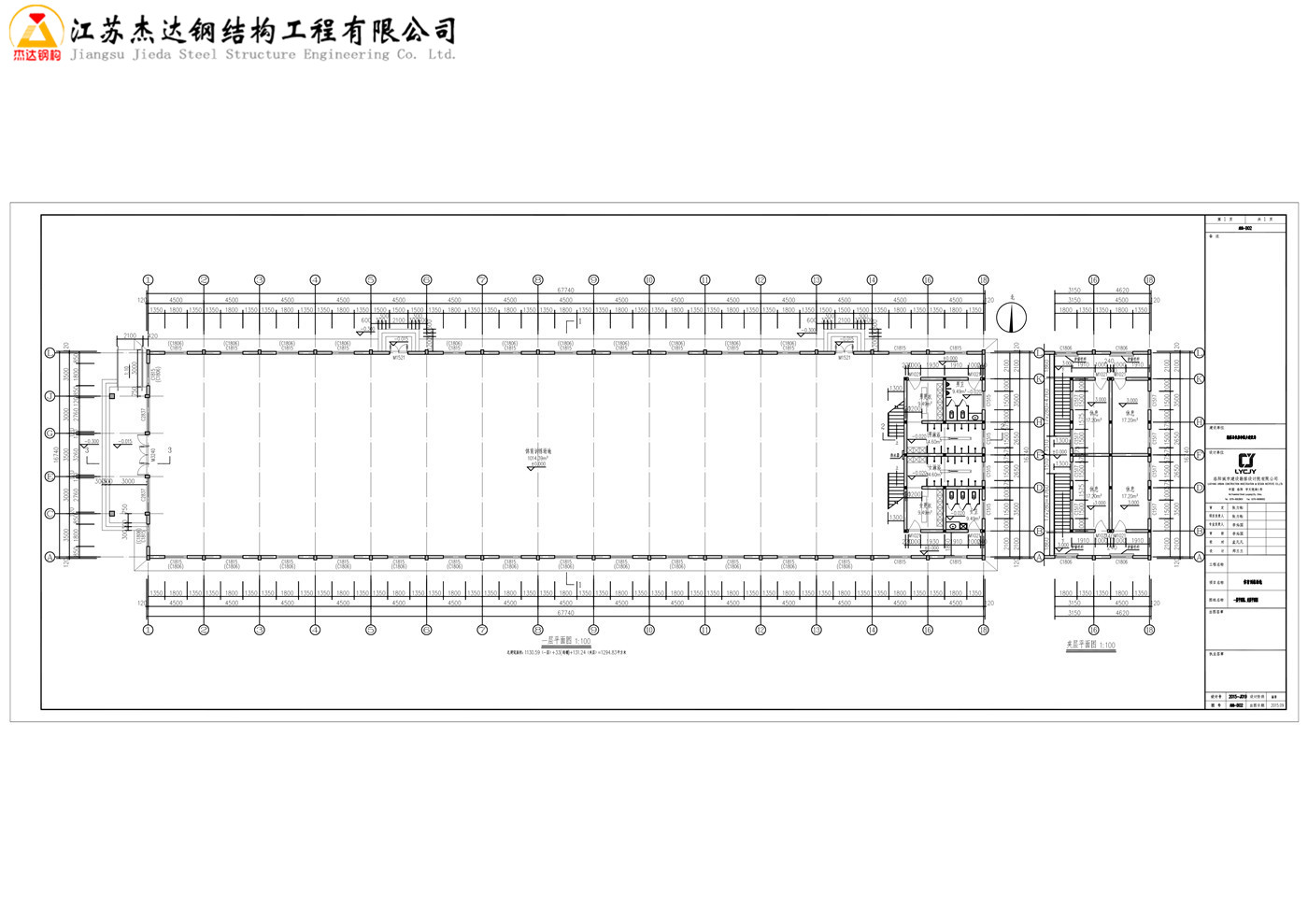

2.拱形波纹钢屋盖施工建筑图

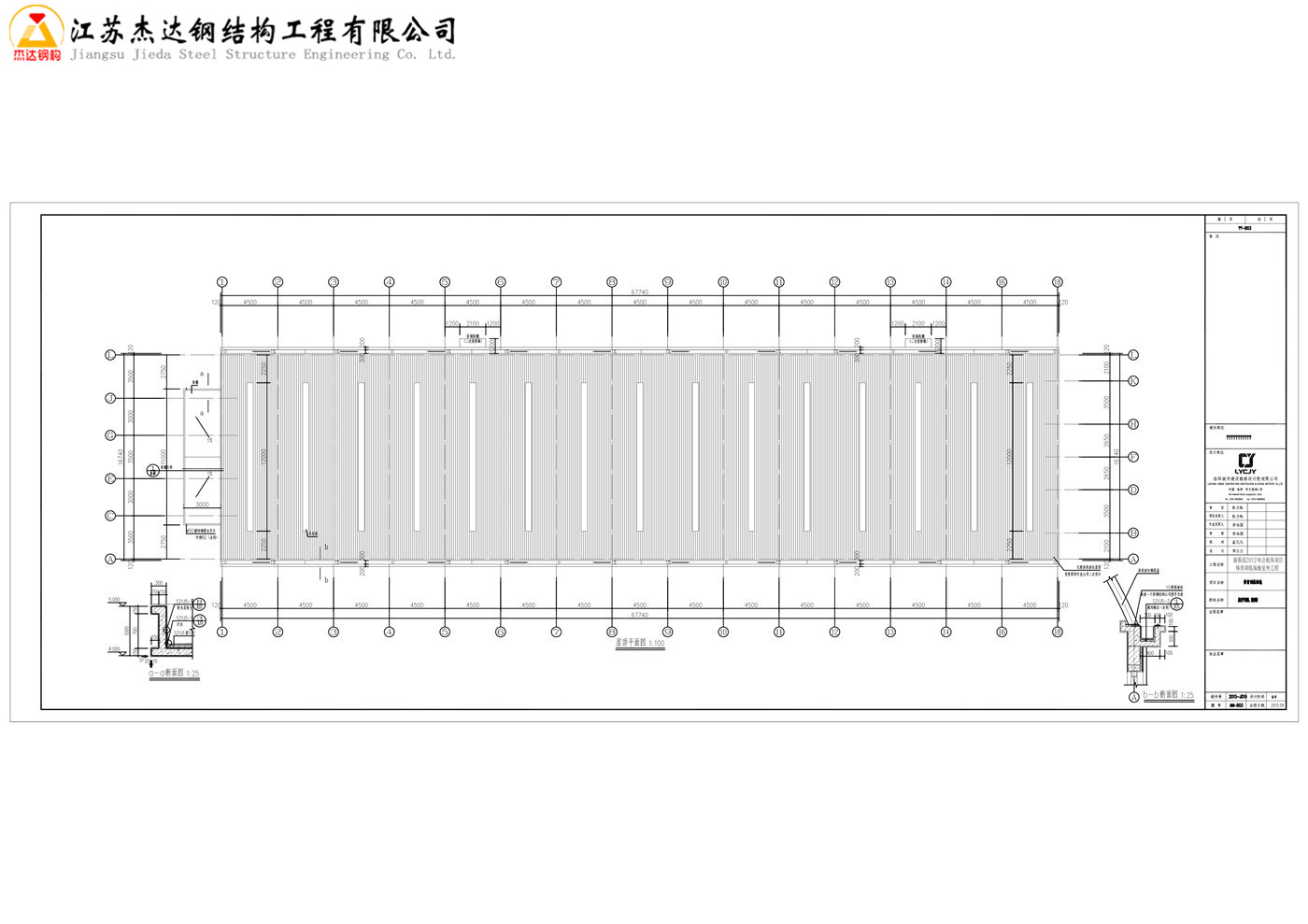

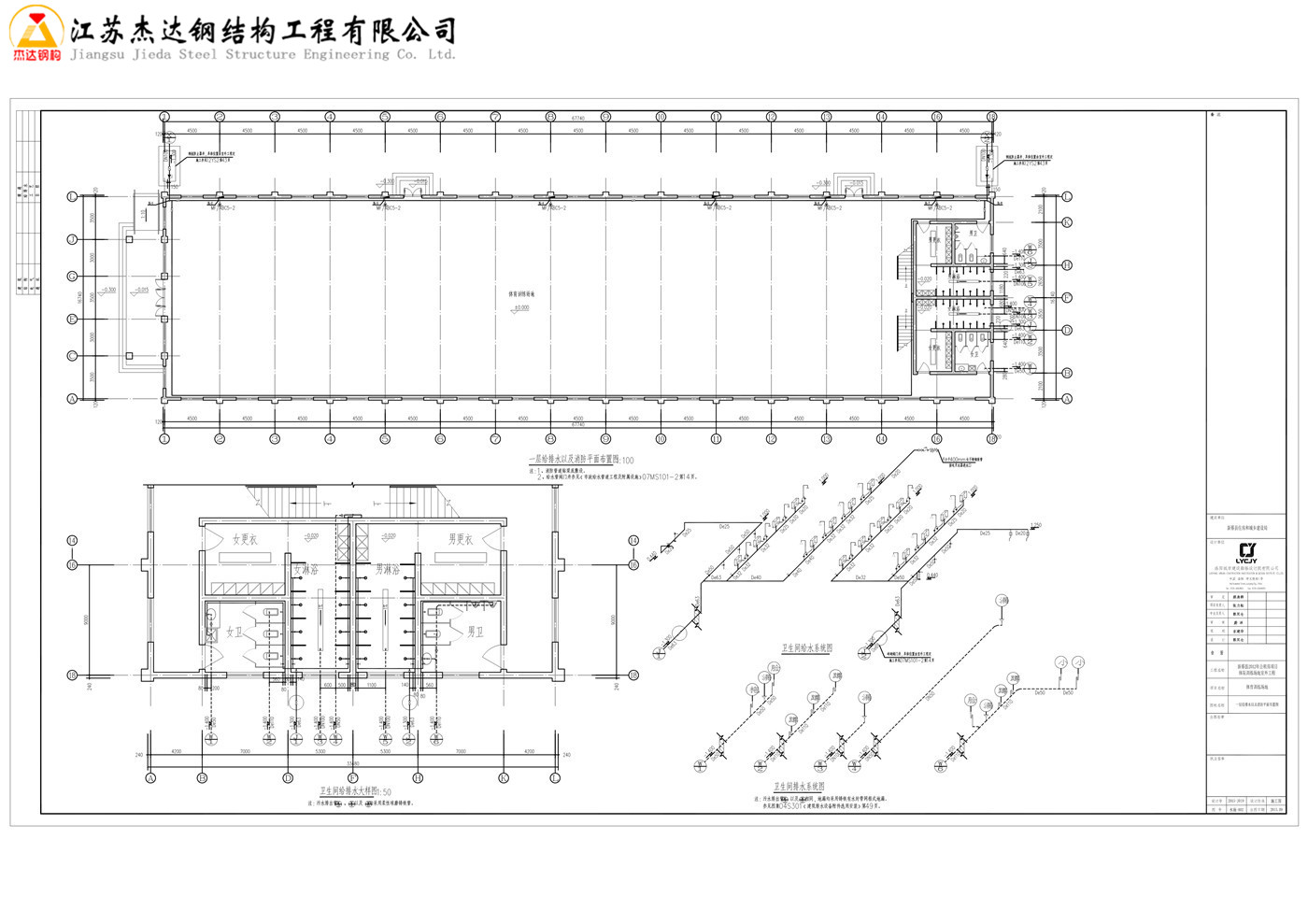

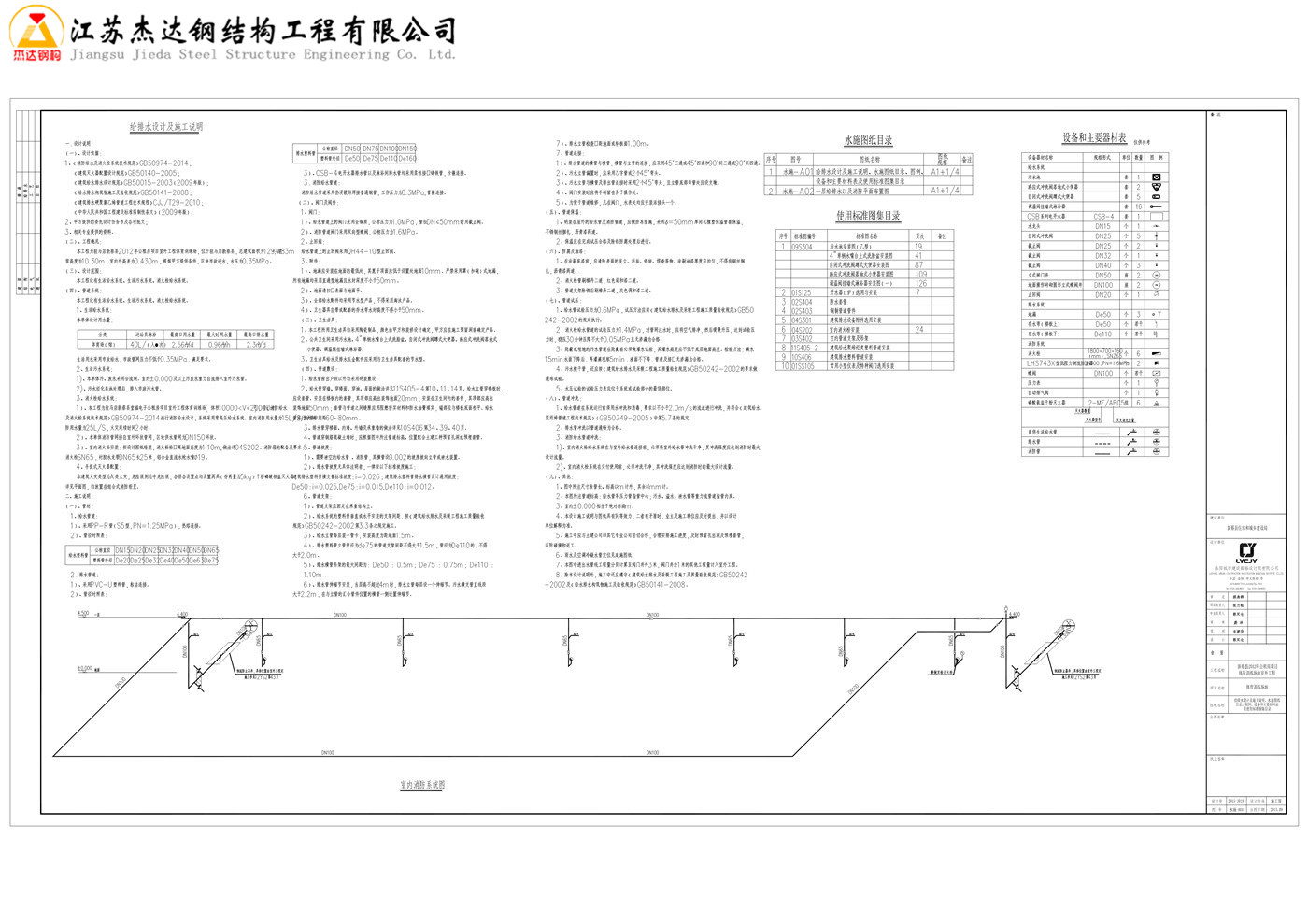

3.拱形波纹钢屋盖排水图

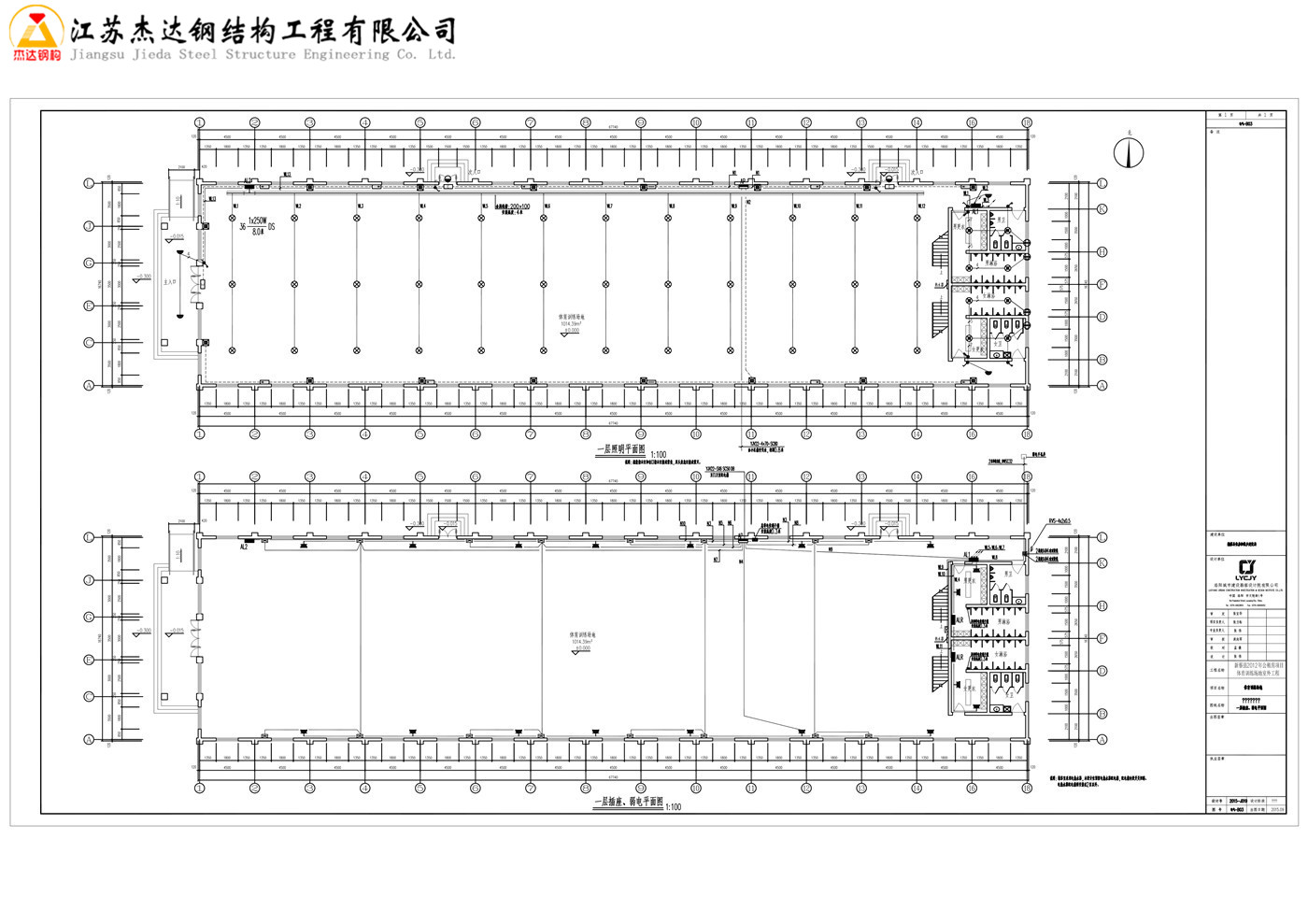

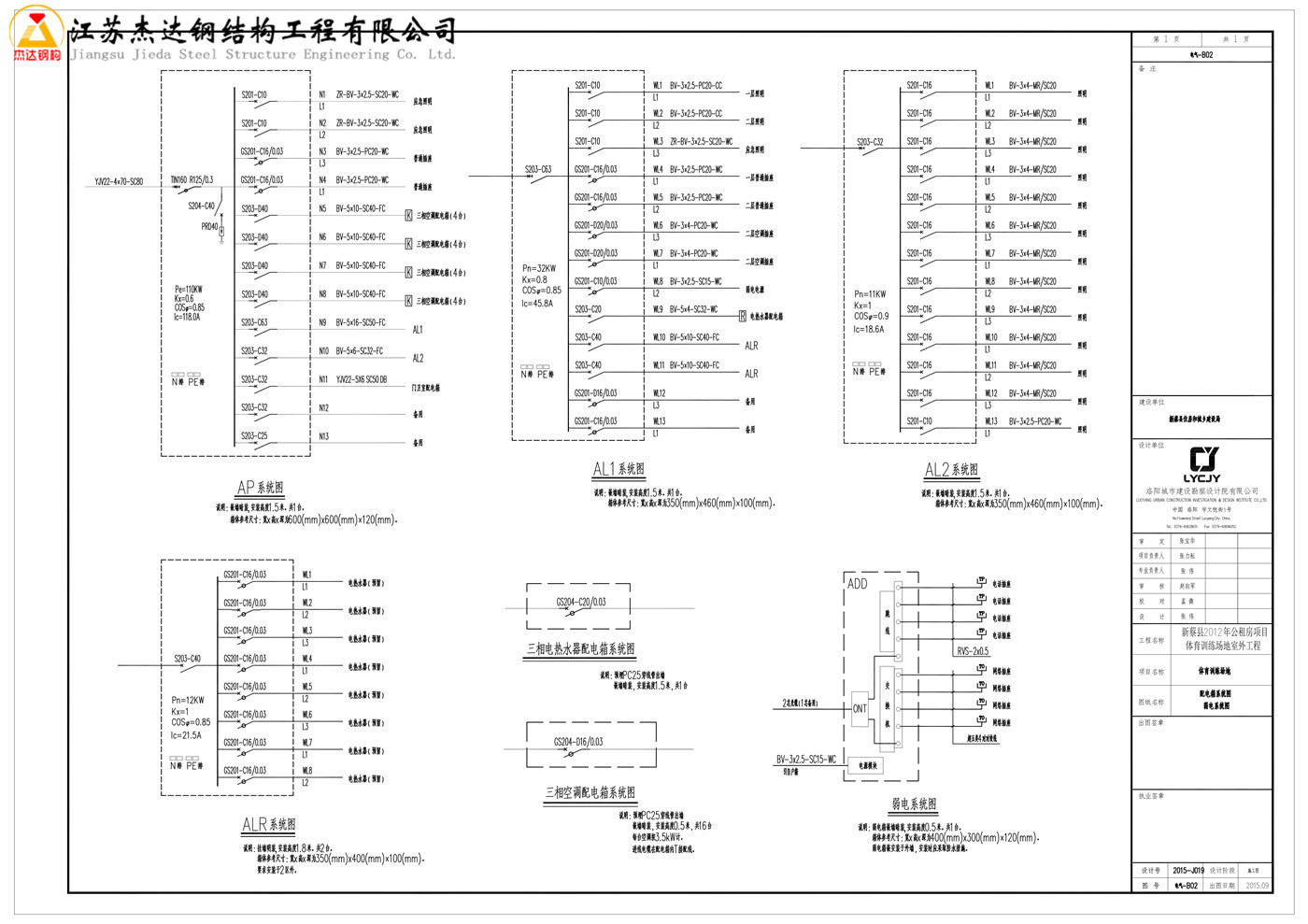

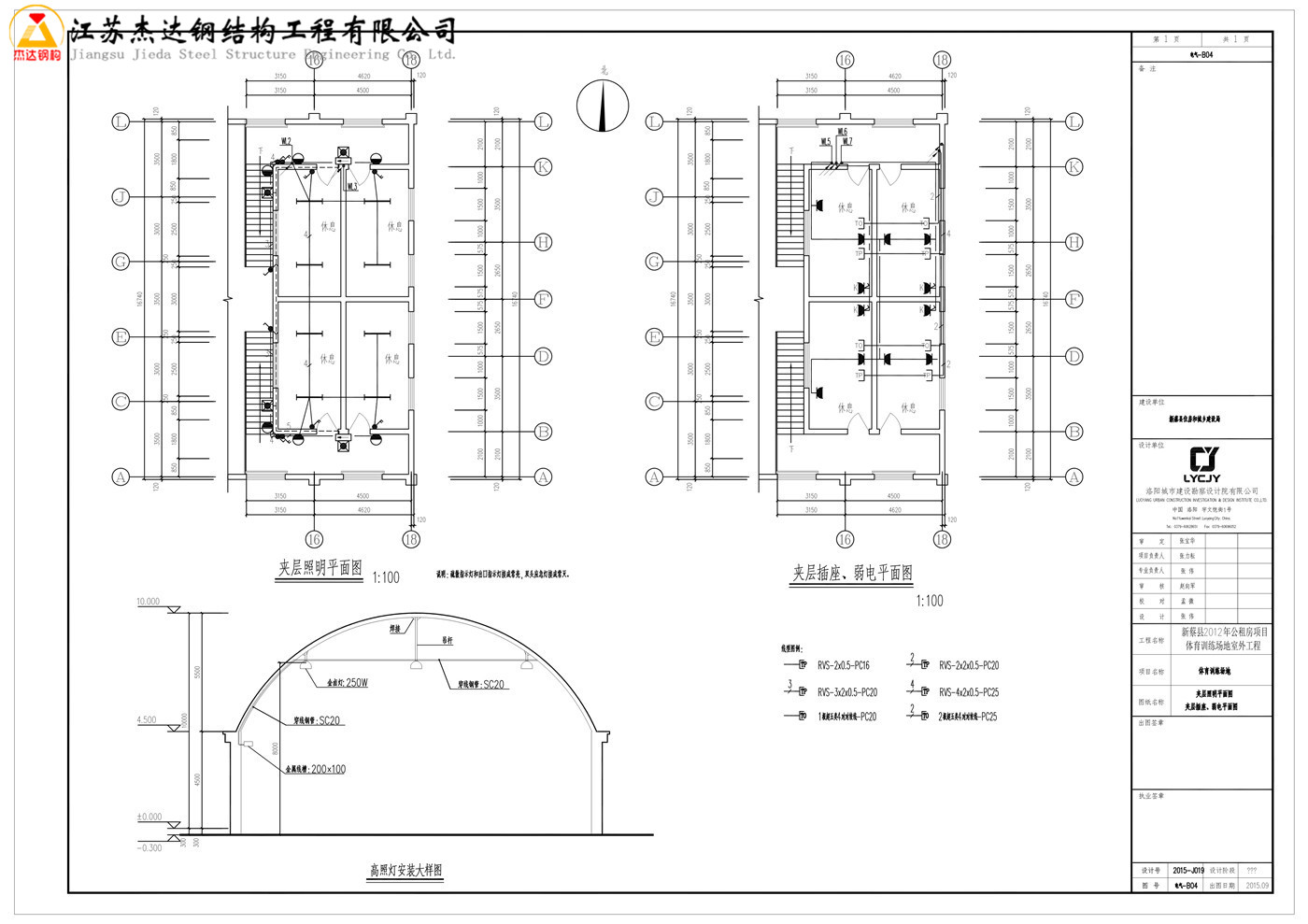

4.拱形波纹钢屋盖电气图
原网球场拱形屋顶图纸说明:
拱形波纹钢屋盖总说明:
一、工程概况:
1.本工程为下部砌体结构十拱形波纹钢屋盖,局部夹层二层,夹层部位层高了米共两层,其余部位砌体高度4.5m+5.5m拱形波纹钢屋盖。室内外高差0.3m,士0.000标高相当于绝对标高的见总平面图。
2.主体砌体结构设计使用年限50年,上部拱形波纹钢屋盖合理使用维护条件下使用年限15年,结构安全等级二级。
3.基本风压0.4kN/m,基本雪压0.45kN/m,地面粗糙度类别B,
4.本工程抗震设防类别丙类,抗震设防烈度6度设计基本地震加速度值0.05q,设计地震分组第一组。
二、地质情况:由于本工程无地勘资料,要求地基承载力特征值不得小于150KPa.
三、主要楼.屋面设计活荷载:
四、主要结构材料
1.现浇混凝土(柱、梁、板、构造柱、独立基础)均为C30混凝土,基础垫层C15混凝士;
2.钢筋?强度等级均为HRB400级,,强度设计值fy=360N3mm纵向受力钢筋如需要代换,应按钢筋受拉承载力设计值相等的原则换算,并征得设计人员的同意。钢筋的强度标准值应具有不小于95%的保证率。
3.焊条:根据焊接形式按国家现行钢筋焊接规程采用。
4.波纹钢、预埋件:受力预埋件的锚板或型钢,采用Q235钢,锚筋不得采用冷加工钢筋。
5.砌体:基础及半地下室采用MU10烧结页岩实心砖,其他采用MU10烧结页岩多孔砖砌筑。砌筑等级B。
6.砂浆:均采用M10水泥砂浆。
7.设计中选用的各种建筑材料必须有出厂合格证明,并应符合国家及主管部门颁发的产品标准,主体结构所用的建材均应经试验合格和质检部门抽检合格后方能使用。

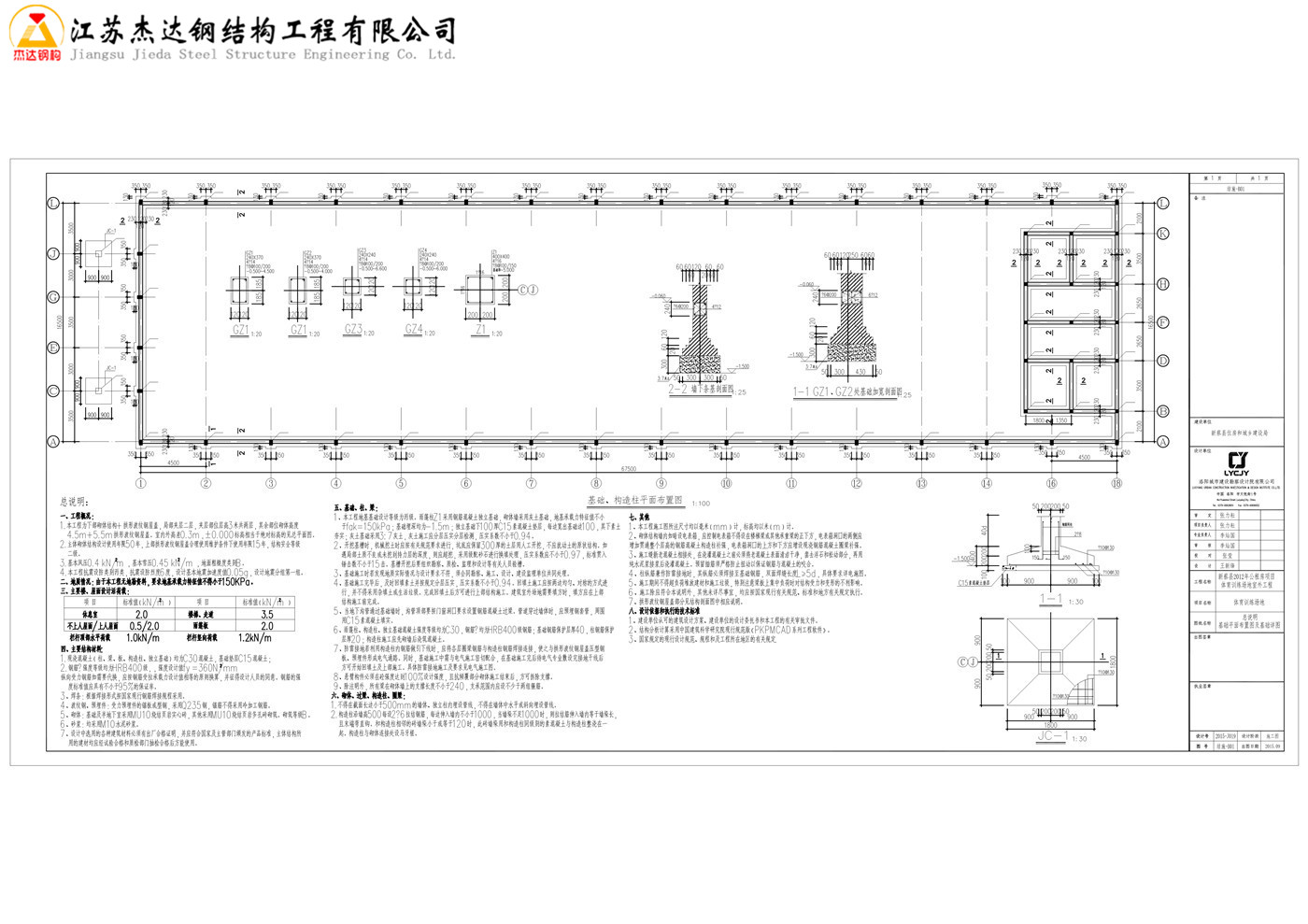

五、基础柱来:
1.本工程地基基础设计等级为丙级。雨篷柱Z1采用钢筋混凝土独立基础,砌体墙采用灰土基础,地基承载力特征值不小
于fak=150kPa;基础埋深均为-1.5m;独立基础下100厚C15素混凝土垫层,每边宽出基础边100,其下素士夯实;灰土基础采用了:7灰土,灰土施工应分层压实分层检测,压实系数不小于0.94.
2.开挖基槽时,机械挖士时应按有关规范要求进行,坑底应保留300厚的土层用人工开挖,不应扰动土的原状结构。如遇局部士质不良或未挖到持力层的深度,则应超挖,采用级配砂石进行换填处理,压实系数应不小于0.97,标准贯入锤击数不小于15击。基槽开挖后要组织勘察、质检、监理和设计等有关人员验槽。
3.基础施工时若发现地质实际情况与设计要求不符,须会同勘察,施工、设计,建设监理单位共同处理。
4.基础施工完毕后,及时回填素士并按规定分层压实,压实系数不小于0.94。回填土施工应按两边均匀、对称的方式进 行,并不得采用杂填土或生活垃圾。完成回填士后方可进行上部结构施工。建筑室外场地需要填方时,填方应在上部结构施工前完成。
5.当地下沟管通过基础墙时,沟管项部要按门窗洞口要求设置钢筋混凝土过梁。管道穿过墙体时,应预埋钢套管,周围 用C15素混凝土填实。
6.雨篷柱、构造柱。独立基础混凝士强度等级均为C30,钢筋?均为HRB400级钢筋;基础钢筋保护层厚40,柱钢筋保护 层厚20;构造柱施工应先砌墙后浇筑混凝士。
7.防雷接地若利用构造柱内钢筋做引下线时,应将各层圈梁钢筋与构造柱钢筋焊接连接,使之与拱形波纹钢屋盖压型钢 板、预埋件形成电气通路.同时,基础施工中需与电气施工密切配合,在基础施工完后待电气专业敷设完接地干线后方可开始回填士及上部施工。具体防雷接地施工及要求见电气施工图。
8.悬臂构件必须在砼强度达到100%设计强度,且抗倾覆部分砌体施工结束后,方可拆除支撑。
9.除注明外,所有梁在砌体墙上的支撑长度不小于240,支承范围内应设不少于两组箍筋。六砌体过梁、构造柱、圖梁:
1.不得在截面长边小于500mm的墙体。独立柱内埋设管线,不得在墙体中水平或斜向埋设管线。
2.构造柱沿墙高500每设2?6拉结钢筋,每边伸入墙内不小于1000,当墙垛不足1000时,则拉结筋伸入墙内等于墙垛长, 且末端弯直钩。和构造柱相邻的砖墙垛小于或等于120时,此砖墙垛用和构造柱同级别的素混凝土与构造柱整浇在一起。构造柱与砌体连接处设马牙槎。
七其他
1.本工程施工图所注尺寸均以毫米(mm)计,标高均以米(m)计。
2.砌体结构墙内如暗设电表箱,应控制电表箱不得设在楼梯梁或其他承重梁的正下方,电表箱洞口的两侧应增加贯通整个层高的钢筋混凝士构造柱补强,电表箱洞口的上方和下方应增设现浇钢筋混凝土圈梁补强。
3.施工缝新老混凝土相接处,在浇灌混凝土之前必须将老混凝土表面清洁干净,凿去浮石和松动部分,再用纯水泥浆接浆后浇灌混凝士。预留插筋须严格防止扭动以保证钢筋与混凝士的咬合。
4.柱纵筋兼作防雷接地时,其纵筋必须焊接至基础钢筋,双面焊缝长度>≥5d,具体要求详电施图。
5.施工期间不得超负荷堆放建材和施工垃圾,特别注意梁板上集中负荷时对结构受力和变形的不利影响。
6.施工除应符合本说明外,其他未详尽事宜,均应按国家现行有关规范。标准和地方有关规定执行。
7.拱形波纹钢屋盖部分见结构剖面图中相应说明。
八.设计依据和执行的技术标准
1.建设单位认可的建筑设计方案、建设单位的设计委托书和本工程的有关审批文件。
2.结构分析计算采用中国建筑科学研究院现行规范版《PKPMCAD系列工程软件》。了,国家规定的现行设计规范、规程和及工程所在地区的有关规定 。
