枣庄29.5米拱形屋顶煤棚钢构施工图

山东枣庄矿洗煤厂储煤场采用大跨拱形屋顶设计，建筑面积1470平方米，门式钢架结构支撑，跨度29.526米、长度56.703米，采用LD-GX-100-700-200型拱形屋顶板（厚1.3mm）和H396×199×7×11钢梁，具有承载能力强、施工效率高的特点。

煤棚工程基本参数

该项目是大型煤炭储存设施，主要技术指标为：

• 建筑总面积：1470平方米
• 建筑层数：1层，檐口高度8.5米
• 结构跨度：29.526米，长度：56.703米
• 结构体系：门式钢架结构
• 屋面板型：LD-GX-100-700-200型拱形屋顶，板厚1.3mm
• 下部钢梁：H396×199×7×11
• 钢天沟：5mm厚钢板
• 围护结构：0.6mm单层彩钢板
• 建筑安全等级：二级（结构重要性系数0.9）
• 设计使用年限：30年

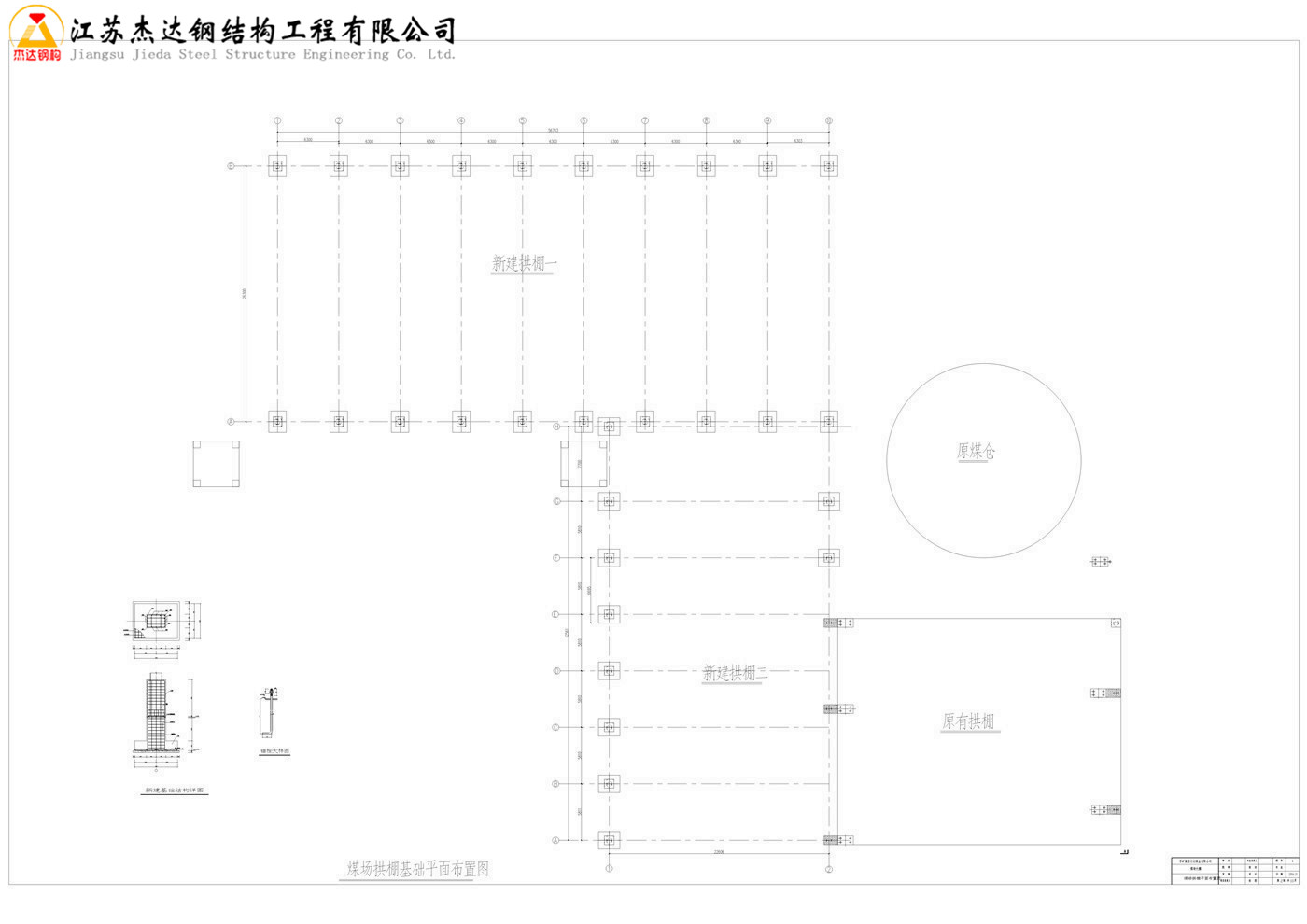

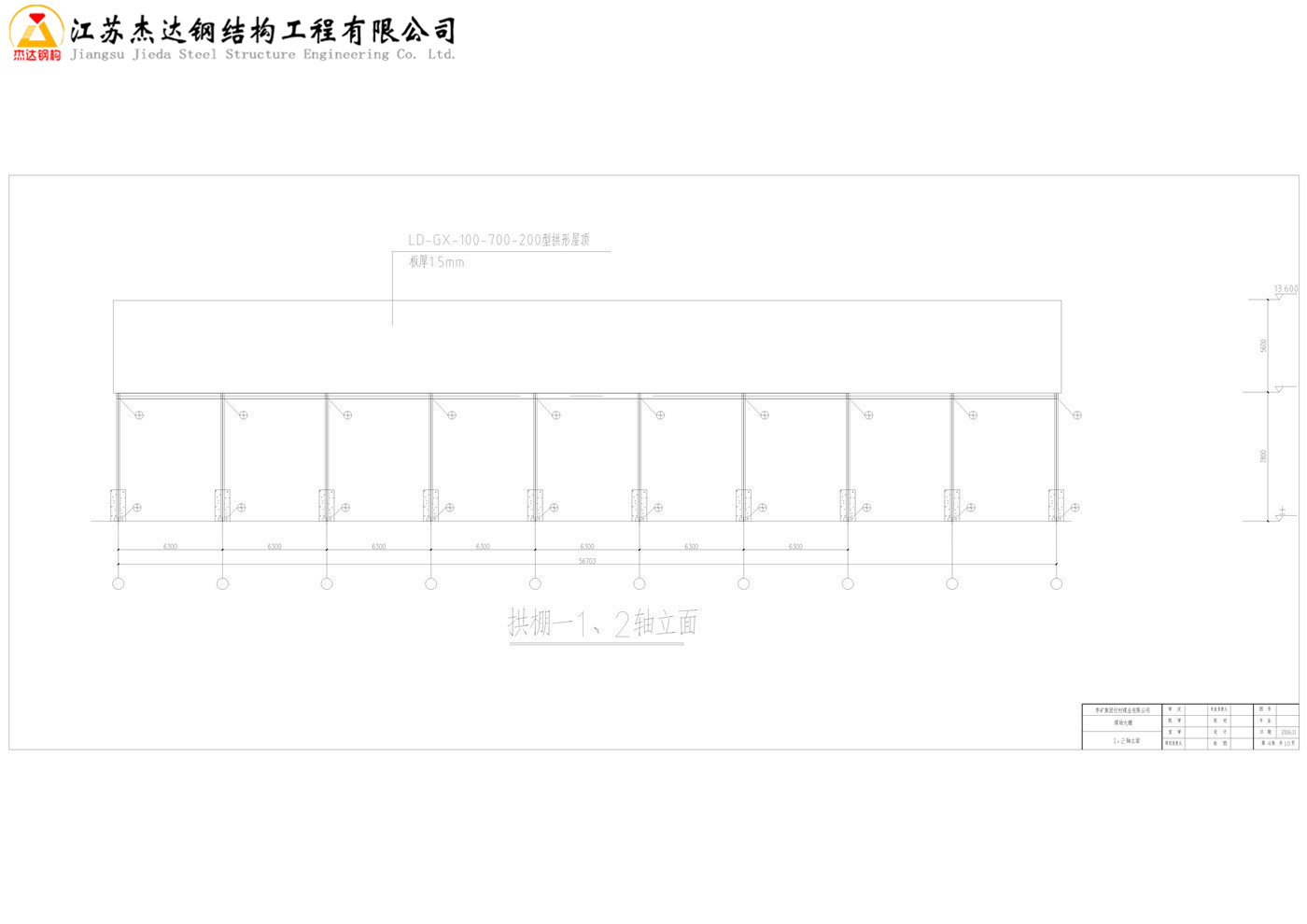

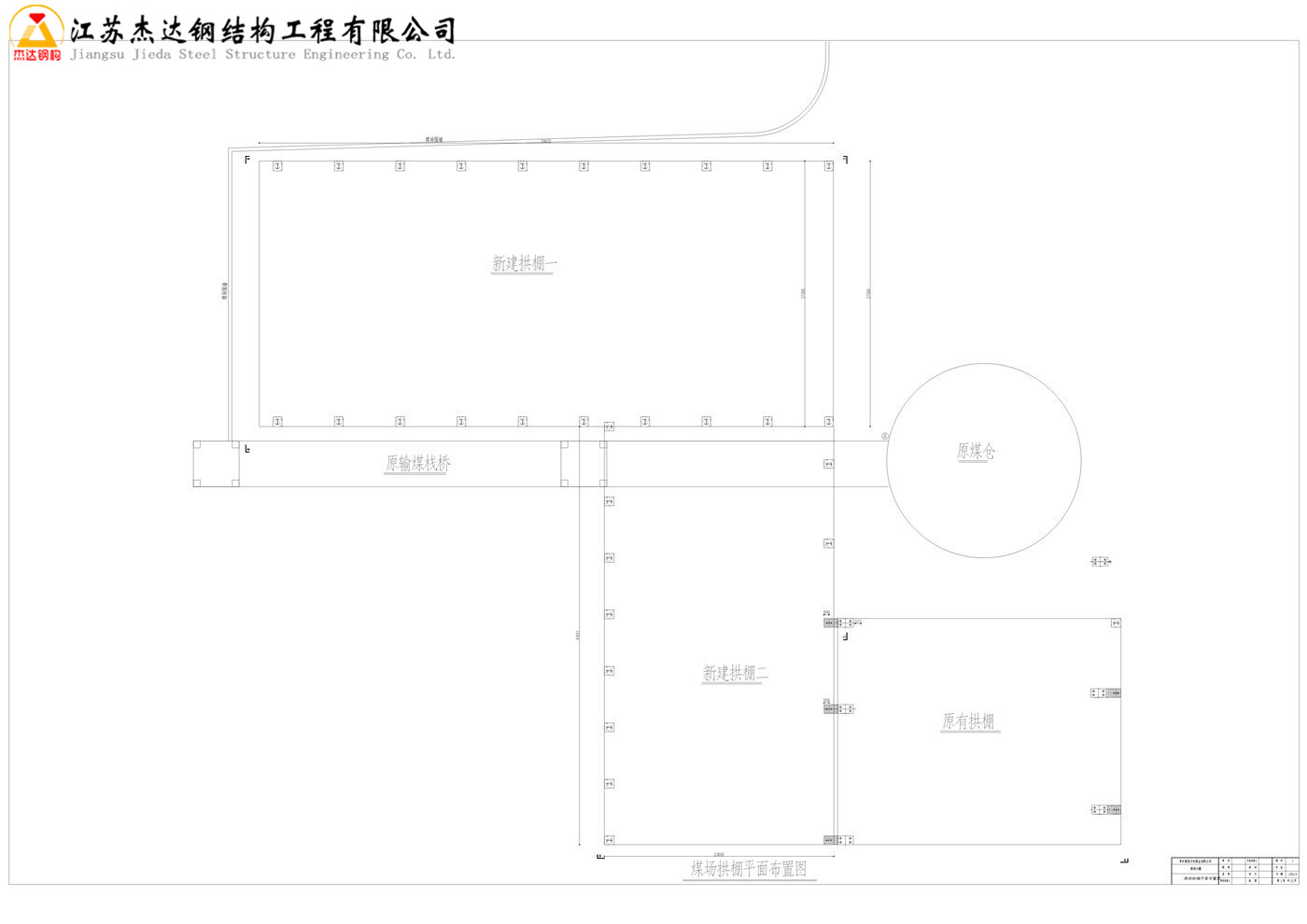

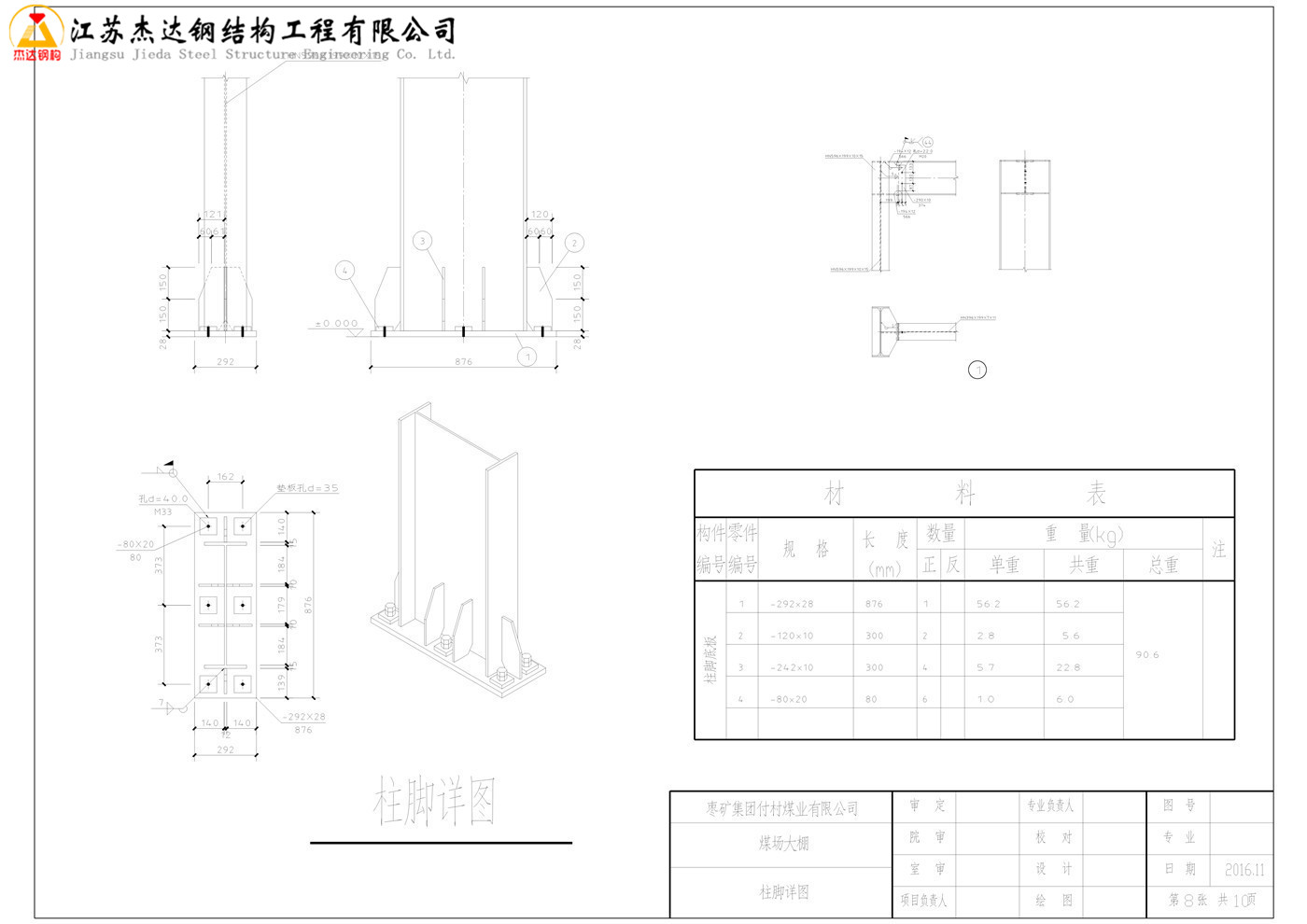

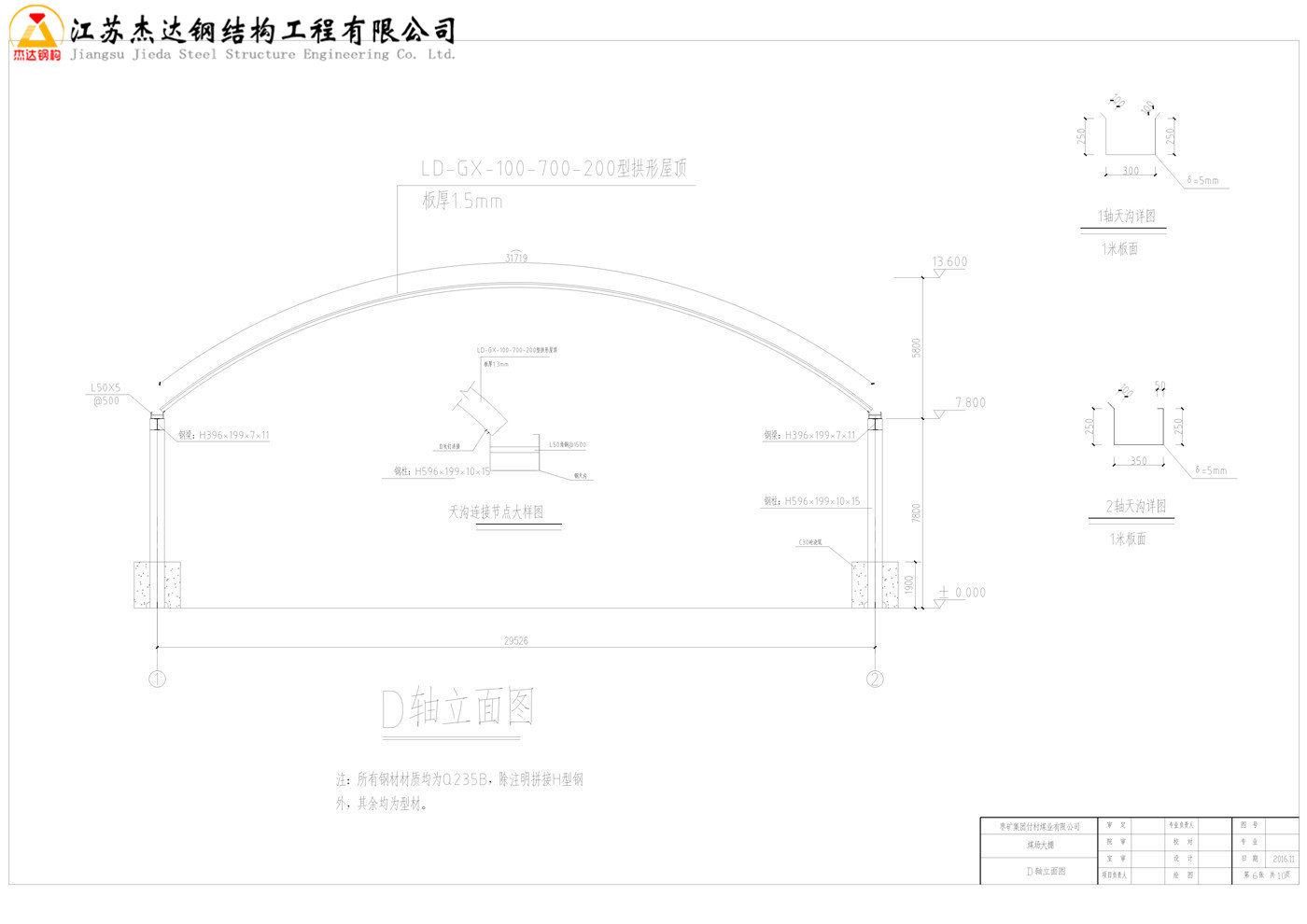

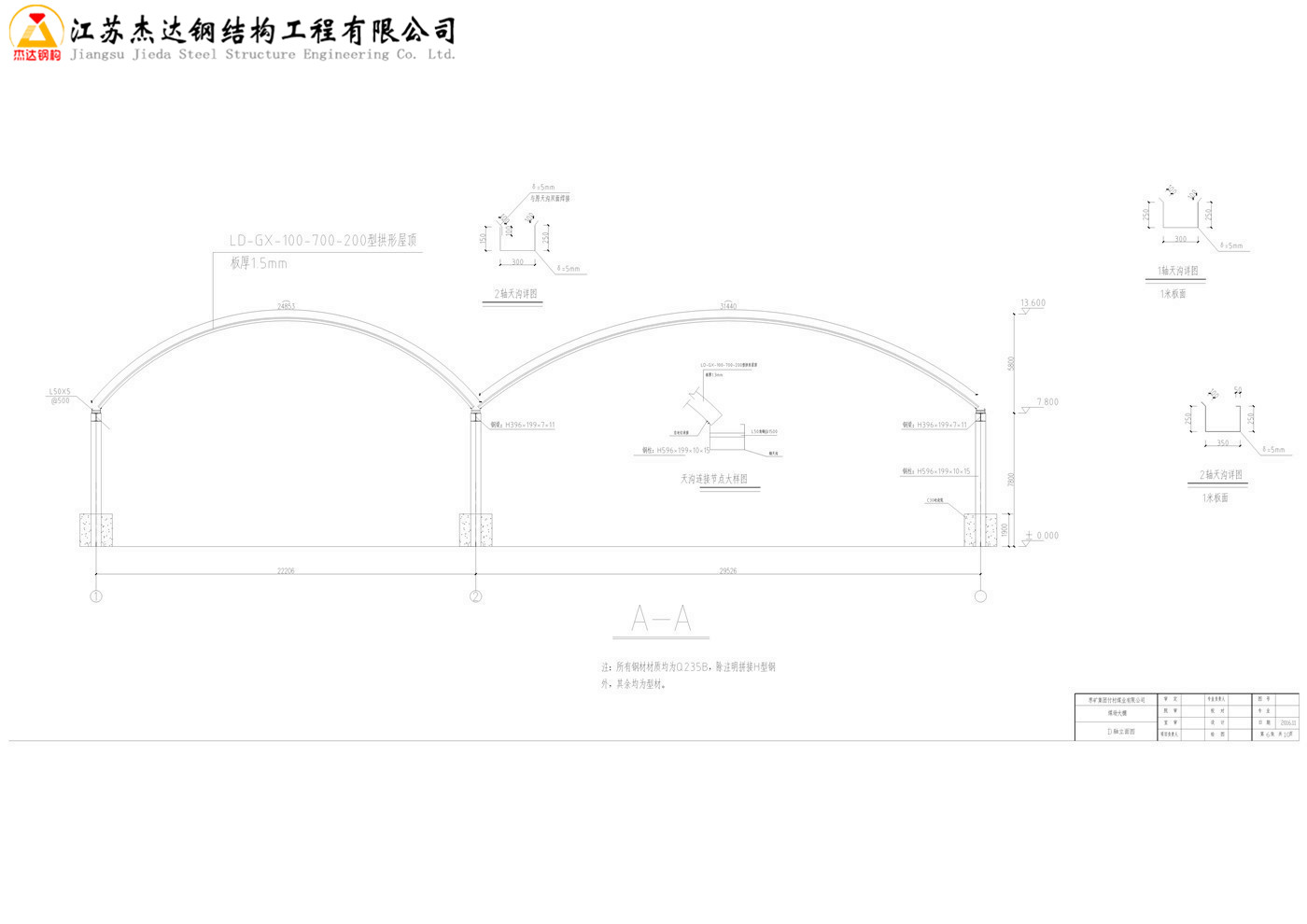

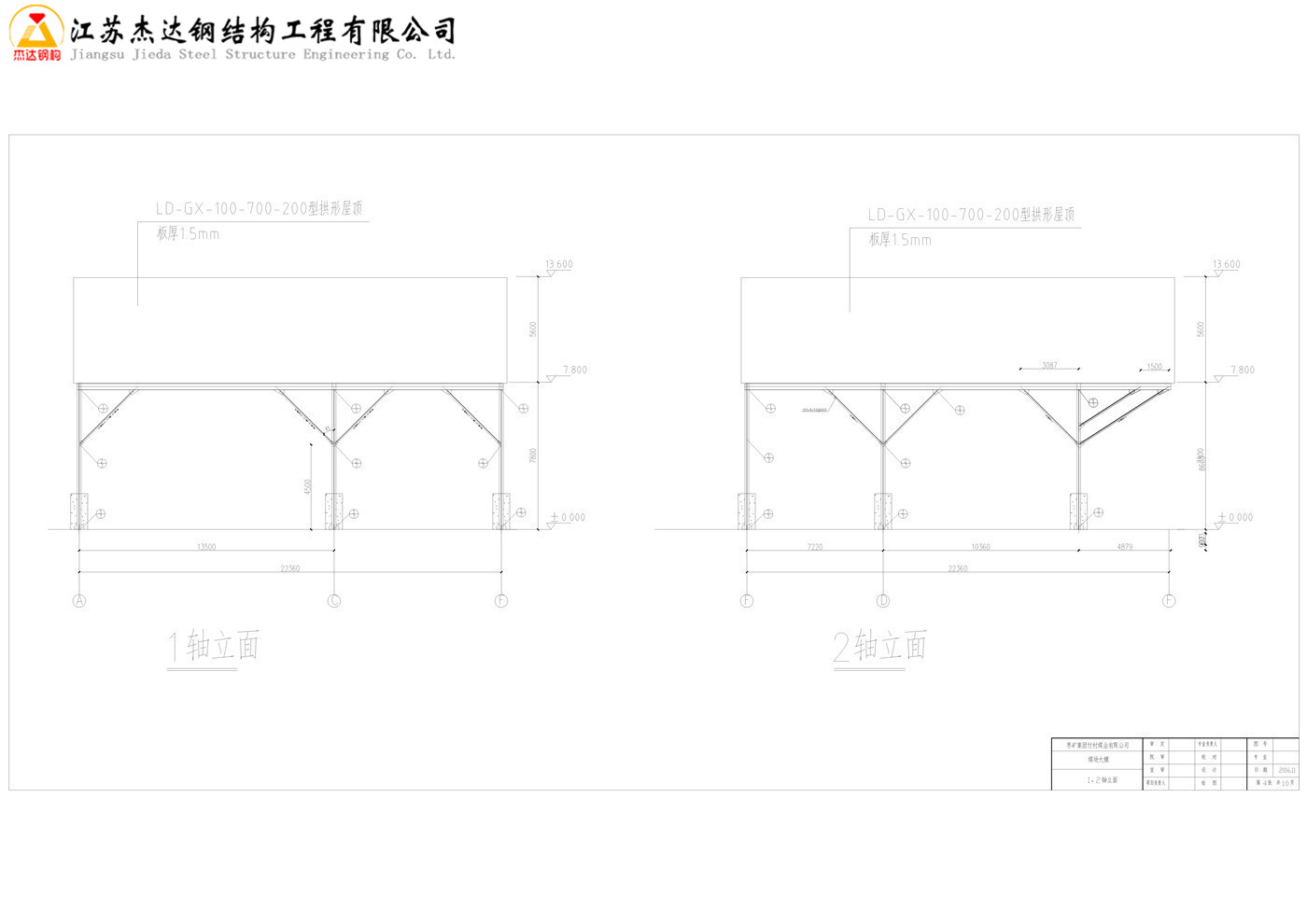

拱形屋顶施工设计图纸

气象与荷载设计条件

自然条件参数

枣庄地区风荷载基本风压Wo=0.5kN/m²，地面粗糙度为B类；基本雪压So=0.5kN/m²；设计基本地震加速度为0.05g，地震分组为第Ⅰ组，建筑场地类别为Ⅱ类。抗震设防类别为乙类。

设计荷载标准值

屋面恒载：0.5kN/m²；雪荷载：0.50kN/m²；檩条计算活载：0.4kN/m²；基本风压：0.5kN/m²。这些荷载标准值已充分考虑煤炭堆放的实际工况。

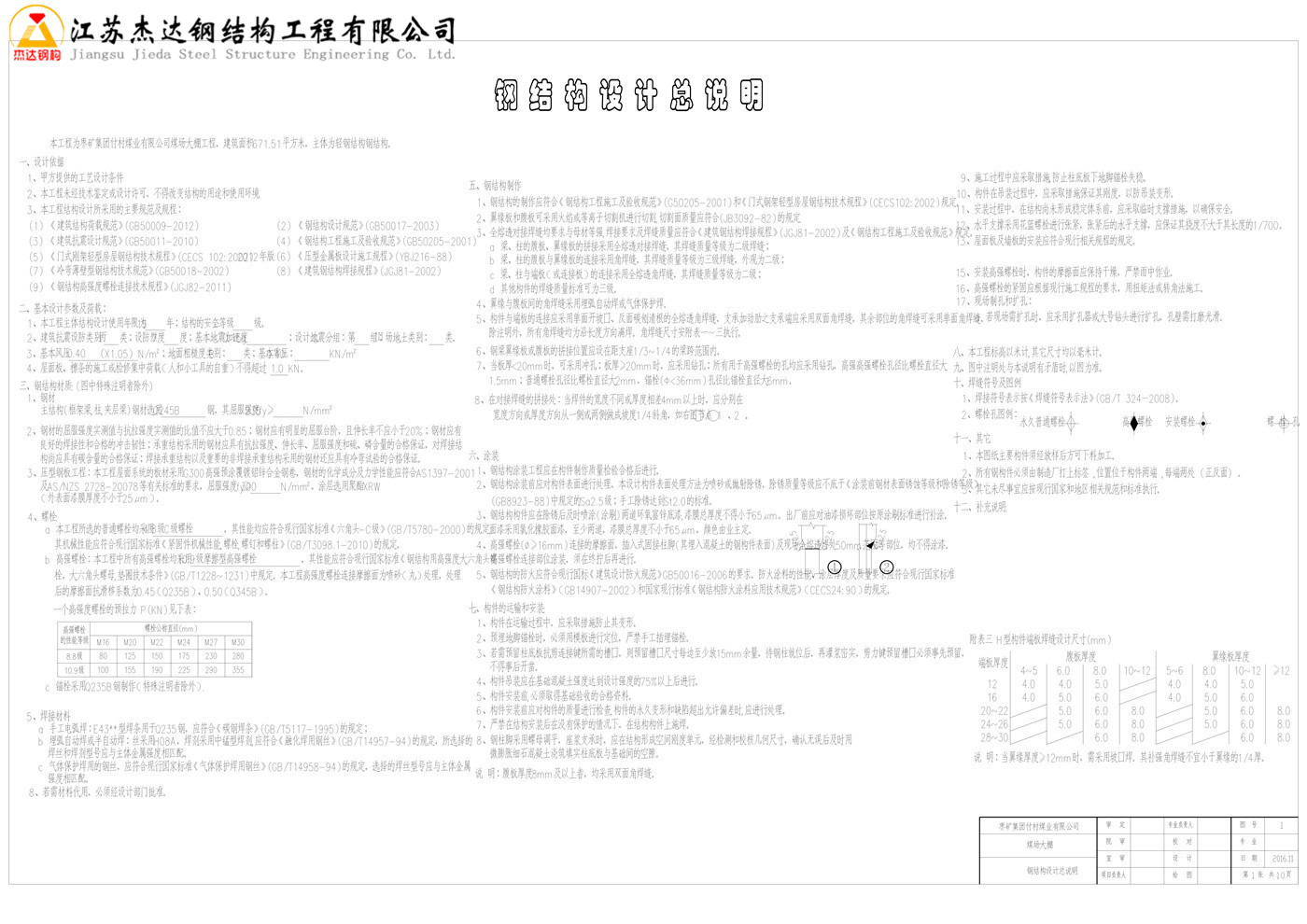

设计规范与技术标准

该工程严格遵循国家规范进行设计，主要包括：

• GB50068-2001建筑结构可靠度设计统一标准
• GB50009-2001建筑结构荷载规范
• GB50017-2003钢结构设计规范
• GB50011-2001建筑抗震设计规范
• GB50223-95建筑抗震设防分类标准
• JGJ82钢结构高强度螺栓连接的设计、施工及验收规程

钢材与连接材料

钢材规格

全部钢材应按现行国家标准保证抗拉强度、伸长率、屈折强度、冷弯实验及碳、硫、磷含量的限值。钢材的抗拉强度实测值与屈服强度实测值的比值不应小于1.2，应有明显的屈服台阶，伸长率应大于20%，具备良好的可焊性和冲击韧性。

螺栓连接

高强度螺栓采用扭剪型连接件，符合GB/T3632-3633规范。螺栓、螺母、垫圈应符合GB/T1228-1231钢结构用高强度大六角头螺栓、大六角头螺母、垫圈技术条件的规定。高强螺栓的设计预拉力值按GB50017-2003钢结构设计规范执行，连接钢材的摩擦面应进行喷砂处理，抗滑移系数μ≥0.45。

焊接材料

焊条型号应与主体金属力学性能相匹配。不同强度的钢材焊接时，焊接材料强度应按强度较低的钢材采用，确保焊缝质量。

大跨度屋顶的结构特点

该29.5米跨拱形屋顶采用门式钢架体系，拱形设计自身具有优的受力性能，相比等高梁板结构能够降低钢材消耗，提高建筑内部空间的利用率。LD-GX-100-700-200型屋面板兼具刚度与轻量化，能够有效承受煤棚可能产生的堆放荷载和动荷载。

工程安装效果图

常见问题

为什么大跨度屋顶采用拱形设计而不用直梁？

拱形结构的拱效应使得支座反力更加均衡，相比直梁结构能够减少中间支座的数量或降低梁高，在大跨度应用中既节省钢材、降低造价，又提高了建筑内部空间的通透性和使用灵活性。

LD-GX-100-700-200屋面板相比其他波纹板有什么优势？

该型屋面板的波纹肋高度、间距设计科学，既能提供足够的截面惯性矩，又不过度增加板材厚度，在满足抗压强度的前提下，1.3mm厚度已能应对煤场的动荷载工况。

煤棚对混凝土基础有什么特殊要求？

由于煤场环境潮湿且可能含有化学侵蚀物质，基础混凝土应采用抗硫酸盐水泥，防水等级应不低于P8，地脚锚栓周围应做好防腐隔离措施，防止盐碱对钢结构的侵蚀。

小结

山东枣庄洗煤厂29.5米跨拱形屋顶煤棚采用先进的门式钢架设计体系，选用专业化的LD-GX波纹屋面板和H型钢梁，结合规范的高强螺栓连接与焊接工艺，能够长期承载煤炭堆放的复杂工况。江苏杰达钢结构工程有限公司在工业厂房、煤棚、堆料场等重工业建筑领域拥有成熟的设计施工经验，能够为客户提供从结构优化、工厂制造、现场安装到验收交付的全程技术支持。
