914-610无梁拱压瓦机技术参数与配件清单

江苏杰达钢结构工程有限公司拥有多台914-610金属波纹钢屋盖结构拱形屋顶成型机组，在全国各地都有样板工程，为您提供专业的拱形屋顶生产和安装服务。

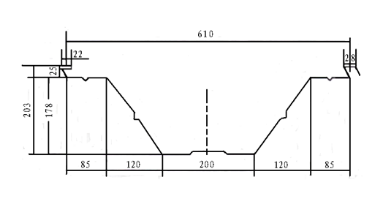

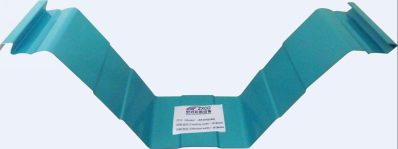

914-610无梁拱压瓦机外观与规格

914-610版型是拱形屋顶生产中应用广泛的标准规格，可用于跨度6～38米的各类工业建筑。该版型具有外形紧凑、性能稳定、操作简便等优点，是中小型屋顶生产的理想选择。

914-610压瓦机的主要技术参数

外形尺寸：8900毫米 × 2230毫米 × 2300毫米（单桥4胎配置）

设备重量：10吨

成形工艺：数控机床加工的叶片，厚度10毫米；刀片采用12CrMoV材料并经热处理；滚轧成型和长度切割相结合

动力配置：

• 总功率：19.7千瓦
• 主电机：7.5千瓦
• 打弯部分电机：3.0千瓦 + 1.5千瓦 × 2
• 剪切电机：4.0千瓦
• 咬口电机：1.1千瓦 + 1.1千瓦

关键零部件：

• 辊材质：45#优质钢，淬火硬度HRC55～65，镀硬铬处理
• 轴材质：45#优质钢，镀锌处理
• 轴承：哈尔滨产品
• 成型道数：13+1道

原材料处理：

• 进板宽度：914毫米
• 出板宽度：610毫米
• 材料厚度：0.6～1.5毫米（镀锌钢板）
• 利用率：66.7%

生产速度：

• 直板速度：15米/分钟
• 弯板速度：13米/分钟
• 咬口速度：6米/分钟

适用范围：跨距6～38米

钢卷配置：内直径450～650毫米，安装宽度914～934毫米，承重5吨

914-610压瓦机的配套附件

为确保生产高效和安全，914-610压瓦机配置了完整的辅助设备和工具，包括：

• 开卷机：用于钢卷的支撑和展开
• 咬口机：2台，用于成型后的彩板咬合
• 托板及支架：20套托板和19个支架，用于支撑和保护彩钢板
• 吊装系统：3根吊杆和8套吊具，用于彩钢板的吊运
• 手夹子：16件，用于夹持彩钢板
• 大力钳：2把，用于夹持彩钢板
• 链条系统：3挂连接链条和6节链节
• 工具配置：铁剪1把、扳子1把、摇把2个、行程开关1套、调车工具1套、说明书1份、VCD教学光盘2份

914-610压瓦机的应用项目

该压瓦机系列特别适合落地拱形屋顶工程，广泛应用于以下大型和中等规模工业建筑：

• 工厂和车间：满足大跨度、高净空的工业厂房需求
• 仓库和物流中心：提供经济高效的仓储覆盖
• 车库和停车场：快速施工，成本低廉
• 体育馆和展览馆：创造无柱大空间
• 会展中心和宴会厅：灵活的造型设计
• 电影院和剧院：优质的采光和隔音
• 农业设施：粮库、温室、畜舍等

常见问题

914-610版型的"914"和"610"是什么意思？

"914"指的是钢板的进板宽度（914毫米），"610"指的是成型后的出板宽度（610毫米）。利用率为66.7%，意味着进板中有约33%的边角料会被裁切掉。这个版型在成本和生产效率间达到了较好平衡。

压瓦机的生产速度有多快？

直板速度最快可达15米/分钟，弯板速度13米/分钟，咬口速度6米/分钟。实际生产中需要根据钢板厚度、产品质量要求等因素调整。对于0.8～1.0毫米的常用厚度，一天可以生产数百米的屋面板。

一台压瓦机每年能生产多少面积的屋面？

这取决于具体的工作时间、产品规格、停机维护等因素。一般估算，一台914-610压瓦机每天运行8小时，年工作250天，每米屋面宽度610毫米，日产约80～120米，年产可达20000～30000米，对应屋面面积12000～18000平方米。具体产能需根据现场情况详细计算。

压瓦机维护保养的成本高吗？

压瓦机的维护成本相对较低。主要需要定期润滑、检查辊和刀片的磨损、清理钢板边角料等。45#硬化钢辊经镀硬铬处理，耐磨性强，刀片采用12CrMoV热处理，寿命长。通常情况下，一台机器可以连续工作多年，只需定期更换易损件。

小结

914-610无梁拱压瓦机以其稳定的性能、合理的规格、完整的配套系统，成为拱形屋顶生产的标准设备。江苏杰达钢结构工程有限公司拥有成熟的生产技术和丰富的项目经验，可为全国各地的大型工业建筑、农业设施提供高效的屋顶系统解决方案，从设计、生产、运输到施工安装，全程专业服务。
