无锡大跨度煤棚金属波纹屋面图纸

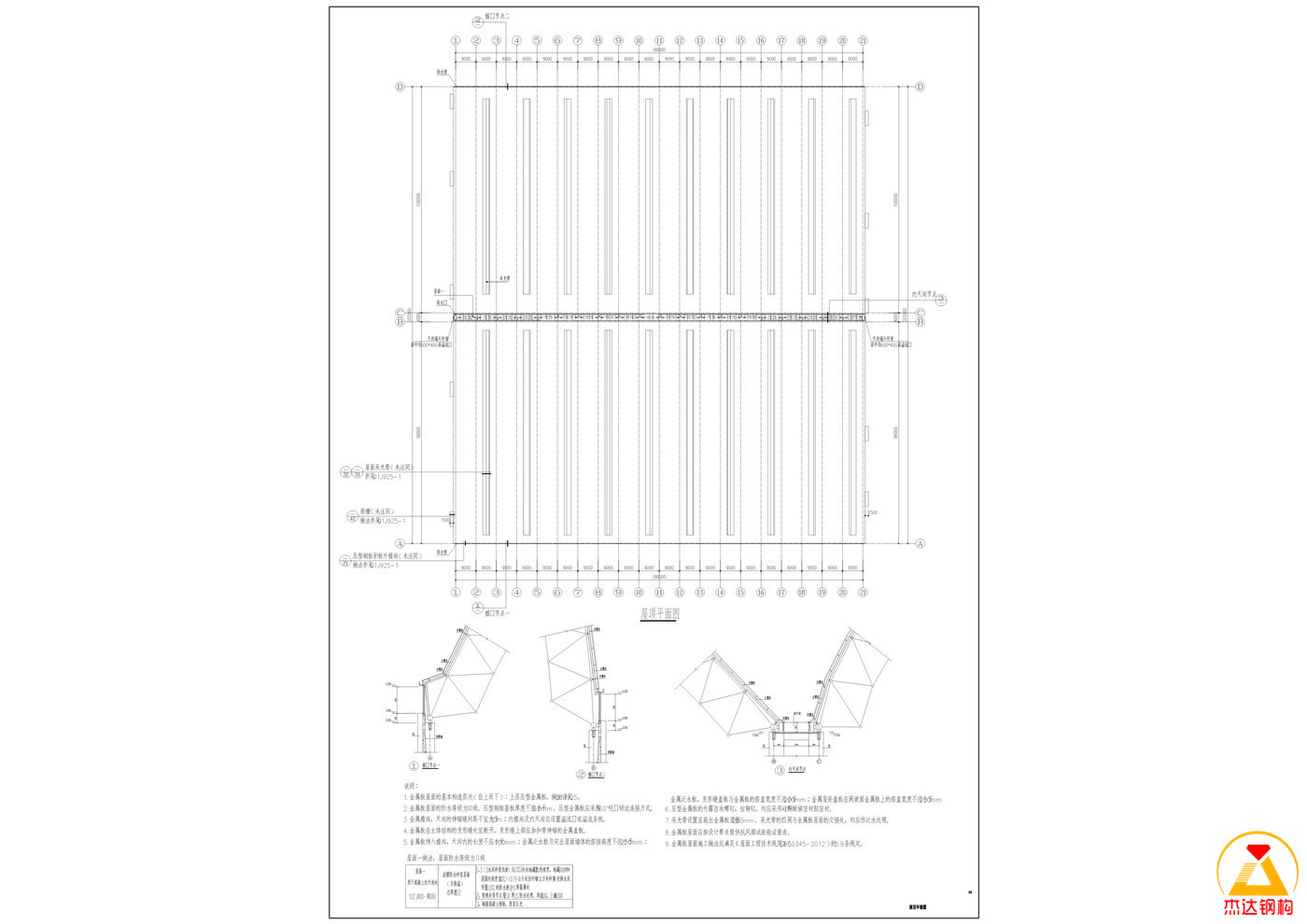

拱形波纹钢屋盖图中说明：

1.金属板屋面的基本构造层次（自上而下）：上层压型金属板，做法详见01J925咬口锁边连接方式。

2.金属板屋面的防水等级为Ⅲ级。压型钢板基板厚度不应小于，压型金属板应采用0.8mm；

内檐沟及内天沟应设置溢流口或溢流系统。

3.金属檐沟、天沟的伸缩缝间距不宜大于30m

4.金属板在主体结构的变形缝处宜断开，变形缝上部应加扣带伸缩的金属盖板。

金属泛水板与突出屋面墙体的搭接高度不应小于250mm；

金属板伸入檐沟、天沟内的长度不应小于100mm；

5.屋面一做法，屋面防水等级为Ⅱ级

金属屋脊盖板在两坡面金属板上的搭盖宽度不应小于250mm

金属泛水板、变形缝盖板与金属板的搭盖宽度不应小于200mm

压型金属板的外露自攻螺钉、拉铆钉，均应采用硅酮耐候密封胶密封。

6.采光带的四周与金属板屋面的交接处，均应作泛水处理。

采光带设置宜高出金属板屋面250mm

7.金属板屋面应按设计要求提供抗风揭试验验证报告。

8.金属板屋面施工做法应满足《屋面工程技术规范》（GB50345-2012）的条规定。

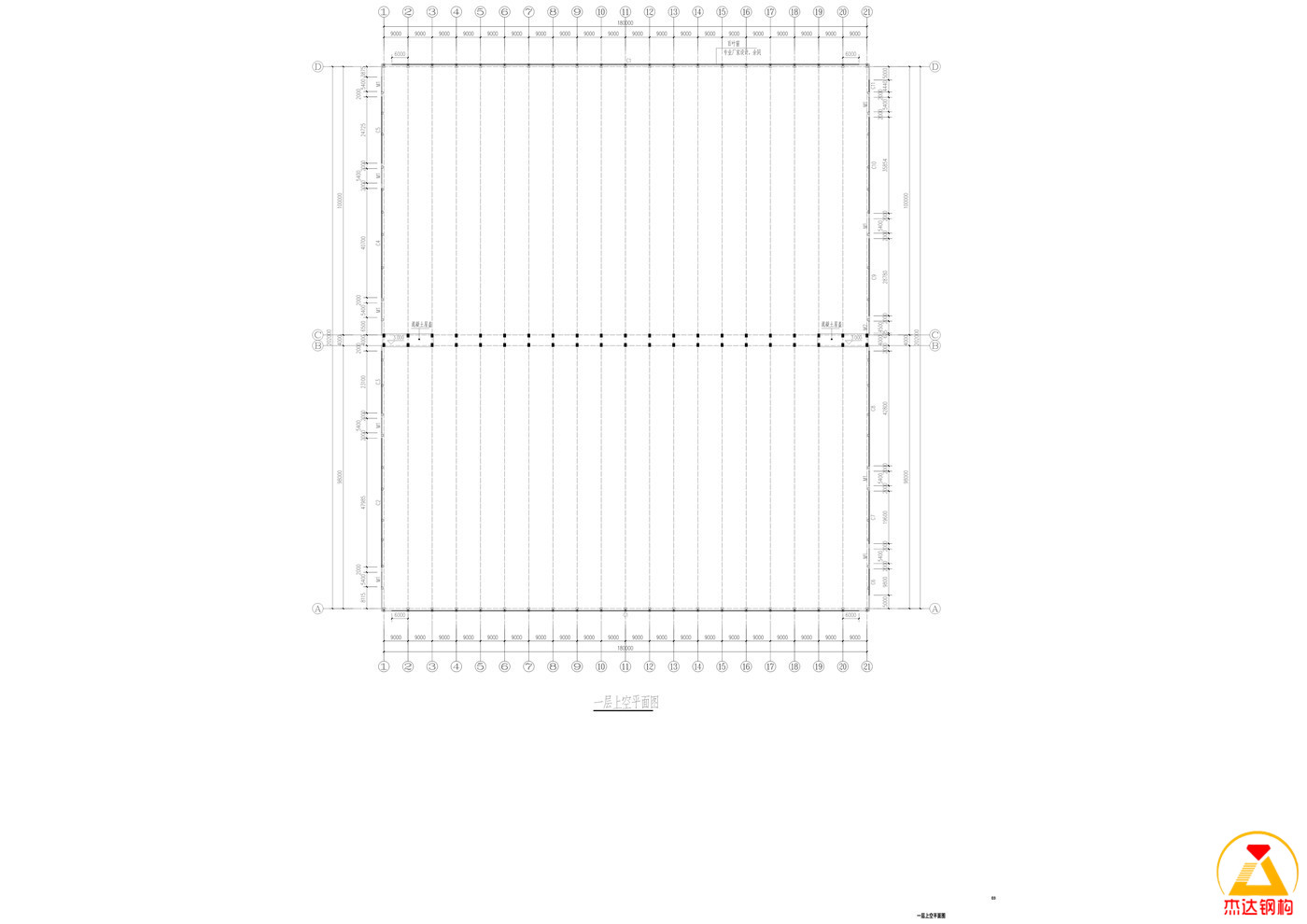

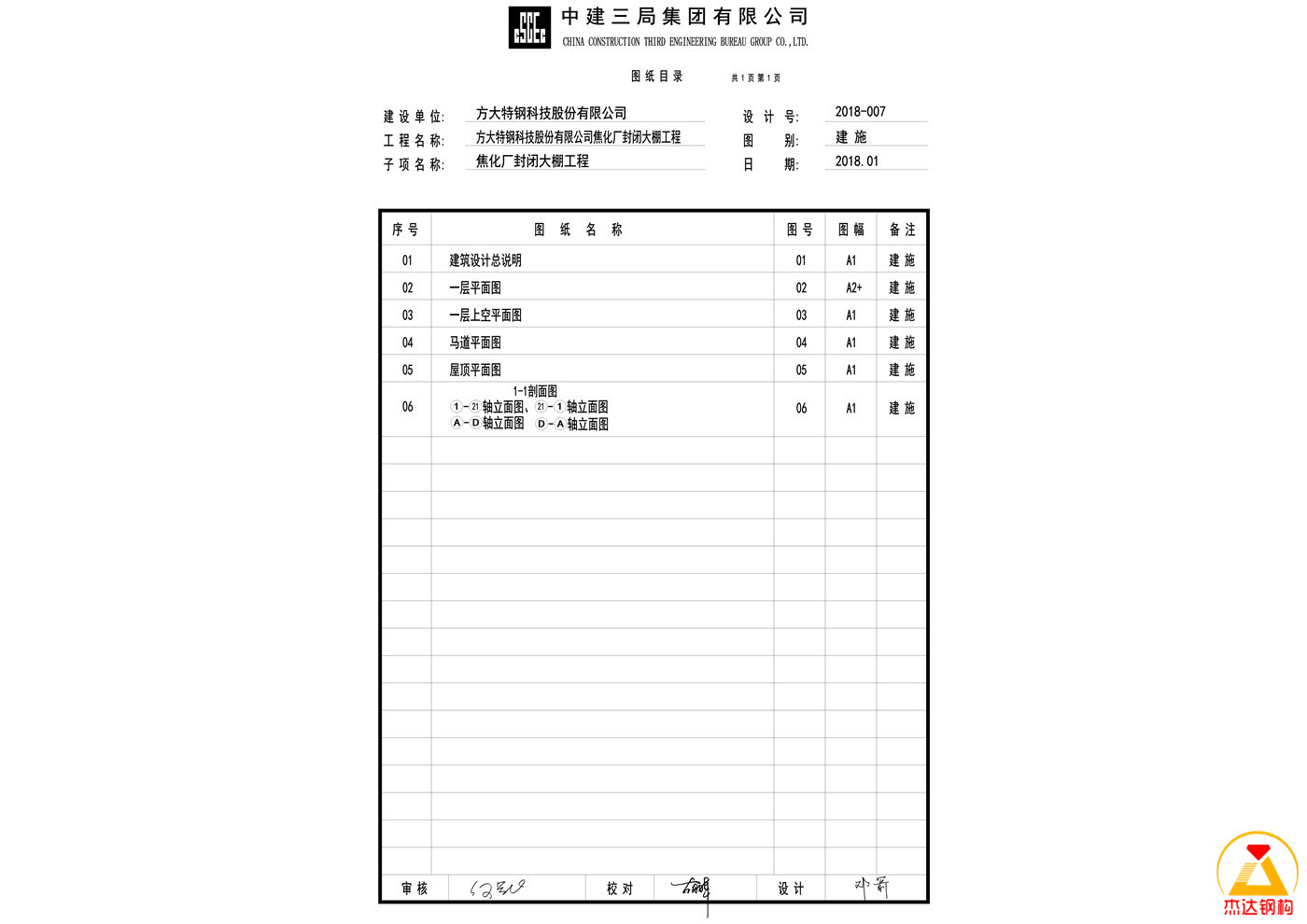

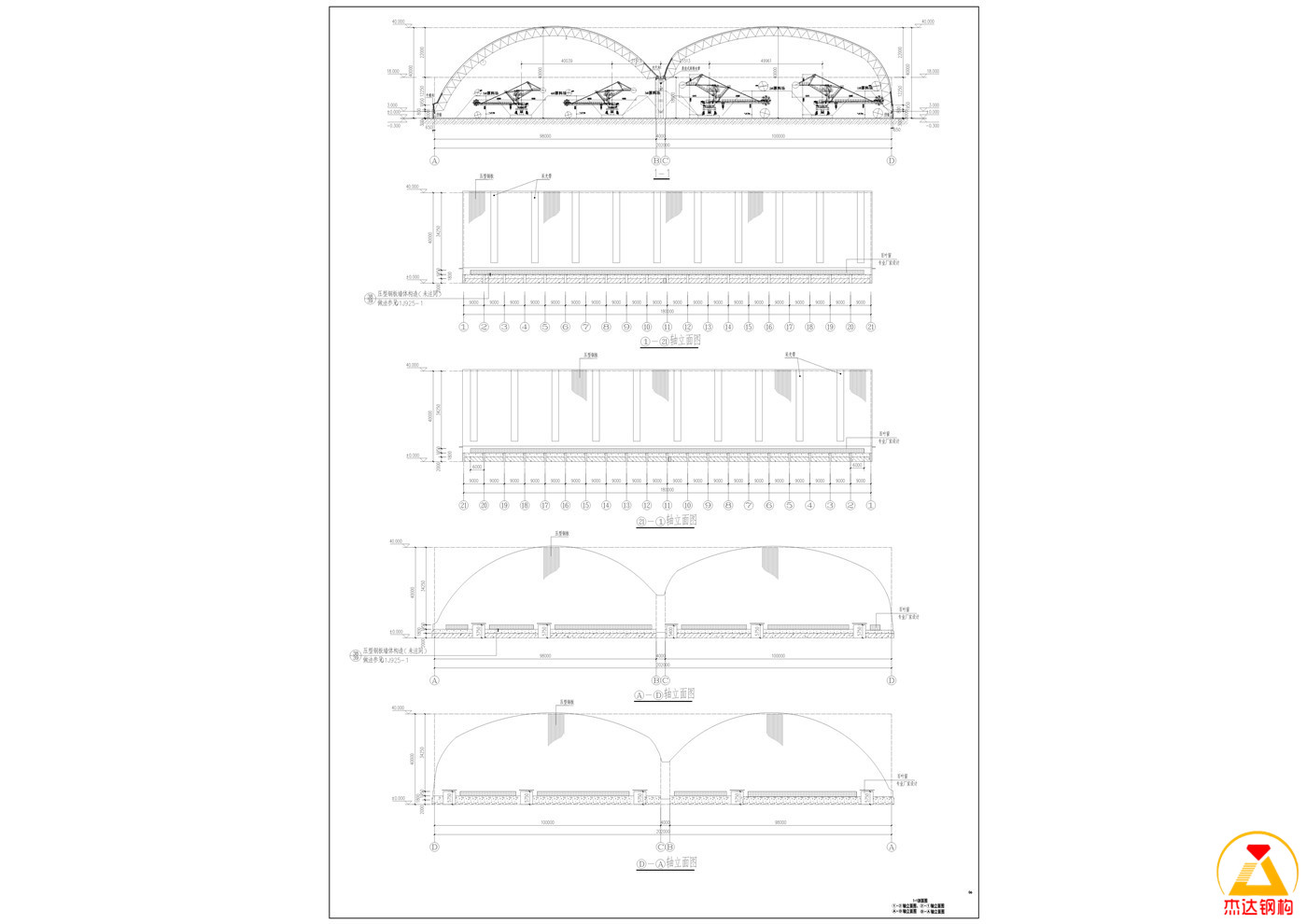

PDF图纸：

金属煤棚图纸附加说明：

    压型板：475型直立锁边压型板，360度咬口，双面镀铝锌量，150g/㎡(AZ150)。钢板厚度0.8mm，正面涂层为5um抗腐蚀环氧树脂底漆初涂层，上覆盖不小于20um的PVDF含量不小于70%的Kynar500精涂层，背面涂层为5um抗腐蚀环氧树脂底漆初涂层，上覆盖不小于10um聚酯涂层。

    采光瓦：浅绿色或者蛋白色（最终业主确认），要求透光率≥62％，热变形温度≥94℃，抗冲击强度≥17.6kg/cm2，0.5kg钢球1.5m高度自由落下50次于一点，无异常。单位重量为2400g/m2，约1.5mm厚，树脂为间苯二甲酸聚酯, 玻纤含量≥22%，质保年限不低于15年。采光板具体位置由投标方自行确定。

    压型钢板选用彩色镀铝锌压型钢板。双面镀铝锌量（55%的铝，43.5%的锌，1.5%的硅）150g/㎡(AZ150)。彩色金属压型钢板上选用的涂层可保证 15～20 年内免维护、不起皮、不褪色，能抵抗温度变化及其它极端气候。钢板厚度 0.8mm，咬边连接。涂层：正面涂层为 5um 抗腐蚀环氧树脂底漆初涂层，上覆盖不小于 20um 的 PVDF 含量不小于 70%的 Kynar500 精涂层，表面另涂有抵御灰尘粘附的洁面涂覆系统。背面涂层为 5um 抗腐蚀环氧树脂底漆初涂层，上覆盖不小于 10um 聚酯涂层。
