北川羌族自治县粮库低温储存改造方案

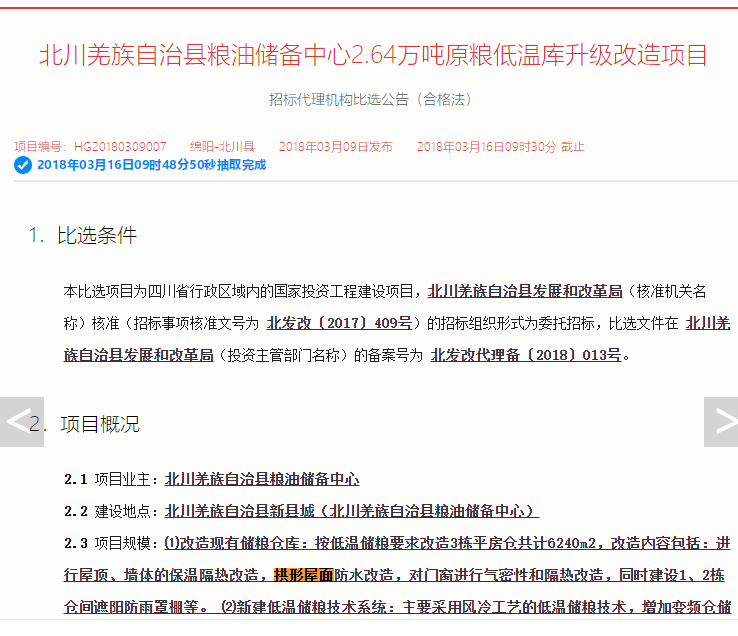

本文介绍了四川省北川羌族自治县粮油储备中心2.64万吨原粮低温库升级改造项目。该项目对现有的3栋平房仓（共6240平方米）进行了系统的保温隔热改造，重点进行了拱形屋面防水改造，同时配套建设了仓间遮阳防雨罩棚，实现了传统粮库向现代化低温储粮设施的转变。

项目概况与改造规模

储粮设施基本情况

北川羌族自治县粮油储备中心位于新县城，是专业粮食储备设施。该项目的改造对象包括：

• 改造现有平房仓：3栋，共计建筑面积6240平方米
• 储粮容量：2.64万吨原粮
• 改造内容：屋顶、墙体、门窗、防水等综合升级
• 新增设施：仓间遮阳防雨罩棚

项目投资与工期

• 项目总投资：712.00万元
• 资金来源：四川省财政低温储粮技术应用和工艺设备建设补助资金
• 计划工期：240日历天
• 计划开工时间：2018年03月

拱形屋面防水改造

原有屋面的主要问题

传统粮库的平房仓屋面多年使用后，可能存在以下问题：

• 防水层老化，出现漏水现象
• 隔热性能下降，屋面温度随季节变化剧烈
• 结构不均匀沉陷，导致屋面有积水
• 缝隙密封不严，雨水渗漏进仓

拱形屋面改造方案

该项目采用拱形屋面防水改造设计：

• 采用拱形波纹钢屋盖或拱形混凝土屋面，改善排水效果
• 增加防水涂层和防水膜，采用高质量防水材料
• 设置明确的泛水线，防止雨水内渗
• 加强屋脊和檐沟处理，防止水流集中
• 采用绝热材料夹层，提升屋面保温性能

防水施工要点

拱形屋面的防水改造需要注意以下关键环节：

• 基层处理：清洁、修复原屋面，确保平整
• 防水材料选择：采用符合粮库要求的食品级防水材料
• 施工工艺：严格按规范进行涂膜或粘贴施工
• 接缝处理：所有接缝和缝隙必须密实，防止漏水
• 保温层施工：添加绝热材料以提高隔热效果
• 质量检验：完成后进行蓄水或淋水试验验证

墙体保温隔热改造

低温储粮的保温需求

低温储粮对墙体的保温隔热有严格要求：

• 冬季需要保温，防止仓内温度过低
• 夏季需要隔热，防止外界热量进入
• 墙体隔热性能影响仓内恒温控制的效率
• 保温隔热可显著降低低温储粮系统的能耗

墙体改造方案

本项目对3栋平房仓的墙体进行了以下改造：

• 外墙面加装保温板（如挤塑板或岩棉板）
• 厚度通常为50~100mm，根据实际需求确定
• 保温板与原墙体间采用粘接和机械固定结合
• 在保温层外侧做防护和装饰层
• 对墙体裂缝进行修补，确保气密性

门窗气密性和隔热改造

门窗的重要性

门窗是粮库热交换的重要渠道，改造内容包括：

• 更换密封条，提高气密性
• 更换保温门窗或加装隔热膜
• 改善门窗框与墙体的连接，防止漏风
• 设计防雨防风的过渡间（风闸）

气密性的指标要求

低温储粮对气密性有明确的要求：

• 自然漏风率：应降低至原有水平的30%以下
• 在进行低温冷却时，气密性决定了冷量损失的大小
• 门窗开启次数应尽量减少，建议采用专用通道
• 可采用防虫网或防鼠栏，兼顾气密性和防护

仓间遮阳防雨罩棚

罩棚的功能

在仓库之间建设遮阳防雨罩棚，主要用于：

• 遮挡阳光，降低仓体表面温度
• 防止雨水溅到仓体外壁，减少墙面湿度
• 为进出货和日常作业提供遮挡
• 提高仓库区域的整体气密性和隔热性

罩棚的设计要点

• 采用拱形波纹钢屋顶或轻钢框架+阳光板，轻量化设计
• 在仓库上方2~3米处搭建，留足通风间隙
• 采用白色或浅色顶面，反射阳光热量
• 屋面坡度合理，确保雨水顺利排放
• 与仓库结构连接但相互独立，便于日后维修

低温储粮技术系统

低温储粮的原理

低温储粮通过控制仓内温度，达到以下目的：

• 抑制粮食呼吸作用，减缓品质劣变
• 抑制害虫和微生物的生长繁殖
• 延长粮食的储存期限，通常可达5~10年
• 减少化学药物的使用，提高粮食安全

风冷工艺低温储粮系统

该项目采用的是风冷工艺，主要设备和系统包括：

• 冷源：水冷冷凝器或风冷冷凝器
• 循环系统：通风管道和风机
• 变频仓储冷却系统：根据仓内温度自动调节冷却功率
• 控温气密系统：精准控制仓内温度、湿度
• 监测系统：温度、湿度、二氧化碳浓度等实时监测

配套设施

完整的低温储粮系统还需要配套建设：

• 控制室：安装自动控制和监测设备
• 配电室：提供充足的电力供应
• 机房：安装冷却设备和循环泵等
• 通风道：保证冷风均匀分布到整个仓体

常见问题解答

低温储粮需要多低的温度？

低温储粮的目标温度通常为5~15℃（具体温度根据粮食类型和地区气候确定）。在华南地区，可能需要全年低温，而在华北地区，冬季可能不需要制冷。低温下，粮食可安全储存5~10年或更长。

拱形屋面和平屋面相比有什么优势？

拱形屋面的优势包括：排水性好，不容易积水；自重轻，可跨越更大空间；风荷载分布均匀，抗风能力强；美观性好，提升建筑形象。对于粮库的改造，拱形屋顶能更有效地防止漏水和隔热。

低温储粮系统的运营成本如何？

虽然初期投资较大（如该项目712万元），但低温储粮相比传统方式，具有明显的经济效益。省去了大量的杀虫药物，减少了粮食损耗，延长了储存期，综合效益远高于初期投资。一般3~5年可收回投资。

小结

江苏杰达钢结构工程有限公司参与的北川羌族自治县粮油储备中心低温库改造项目，是粮食存储设施现代化升级的典范。通过对3栋、共6240平方米的平房仓进行屋面防水、墙体隔热、门窗气密性改造，以及建设仓间遮阳防雨罩棚，结合先进的低温储粮技术系统，将传统粮库转变为现代化低温储粮设施。该项目充分体现了拱形屋面防水改造在粮库升级中的重要作用。如需了解粮库改造、低温储粮设施、拱形屋面设计等方案，欢迎联系杰达钢构专业团队咨询。
