江苏泰州12米跨拱形屋顶粮库设计图纸

泰州某粮库仓间罩棚采用拱形波纹钢屋盖结构，跨度12米、长度30米，是中型工业建筑屋顶改造的典型项目。该工程采用1.2毫米厚宝钢TS280GD-Z彩钢板，通过钢结构下部支撑系统实现大跨度无梁设计。

工程基本参数

项目类型：仓间罩棚钢屋顶

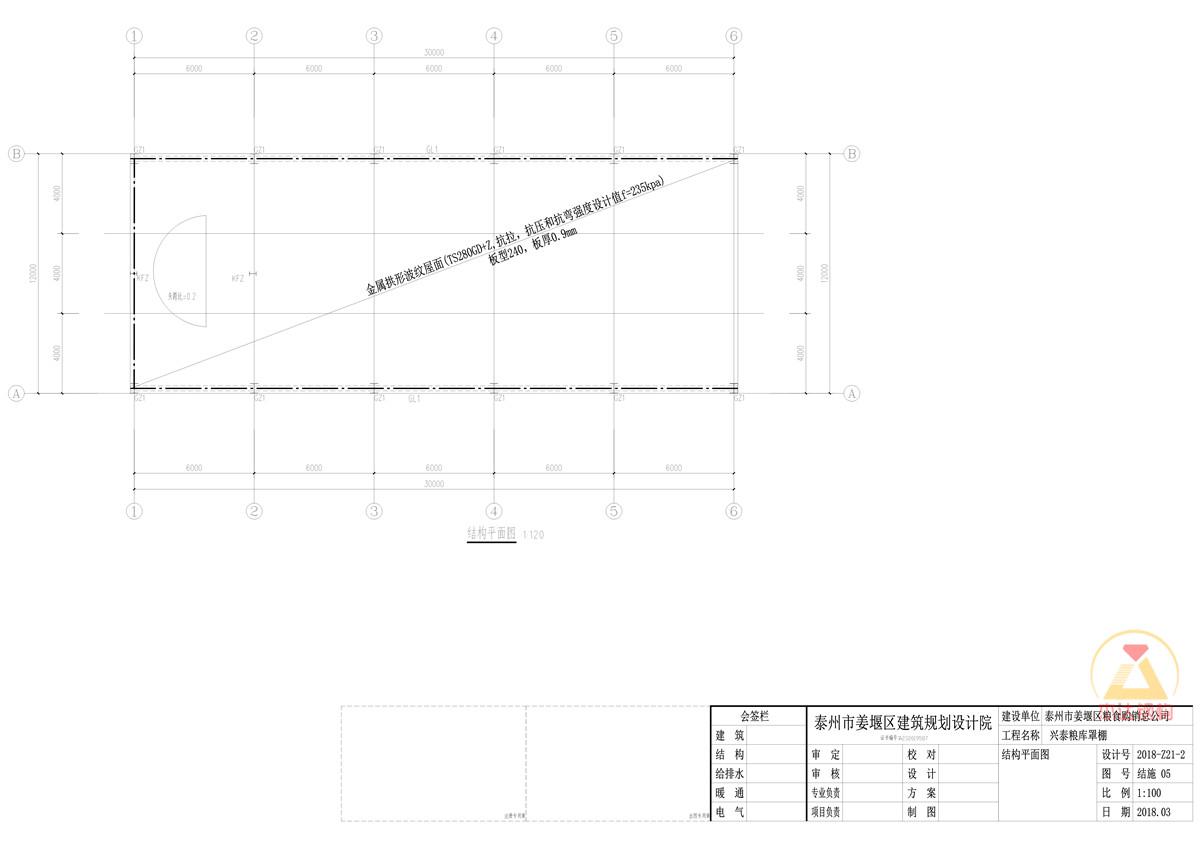

结构形式：排架结构，屋盖为拱形波纹钢屋盖

跨度：12米

长度：30米

板厚：1.2毫米

板材品牌：宝钢TS280GD-Z

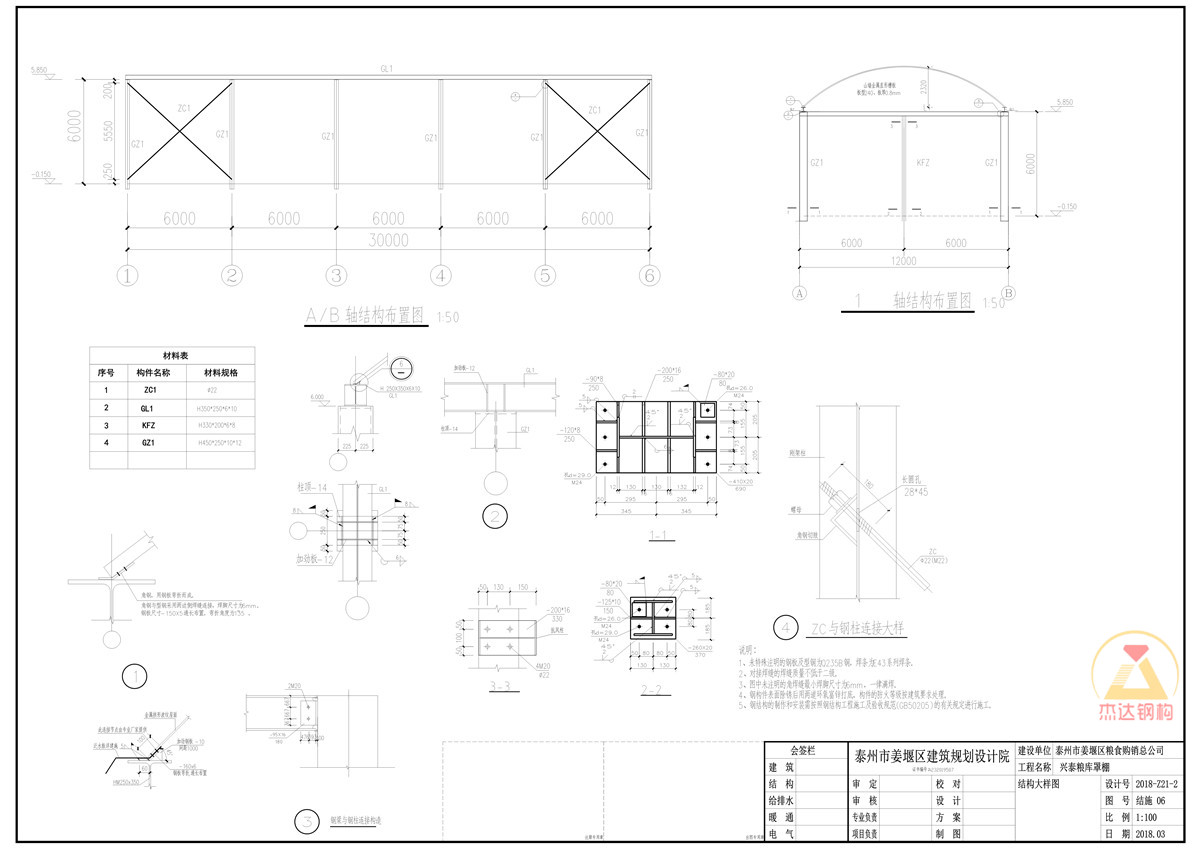

下部结构：钢结构，H钢焊接支撑

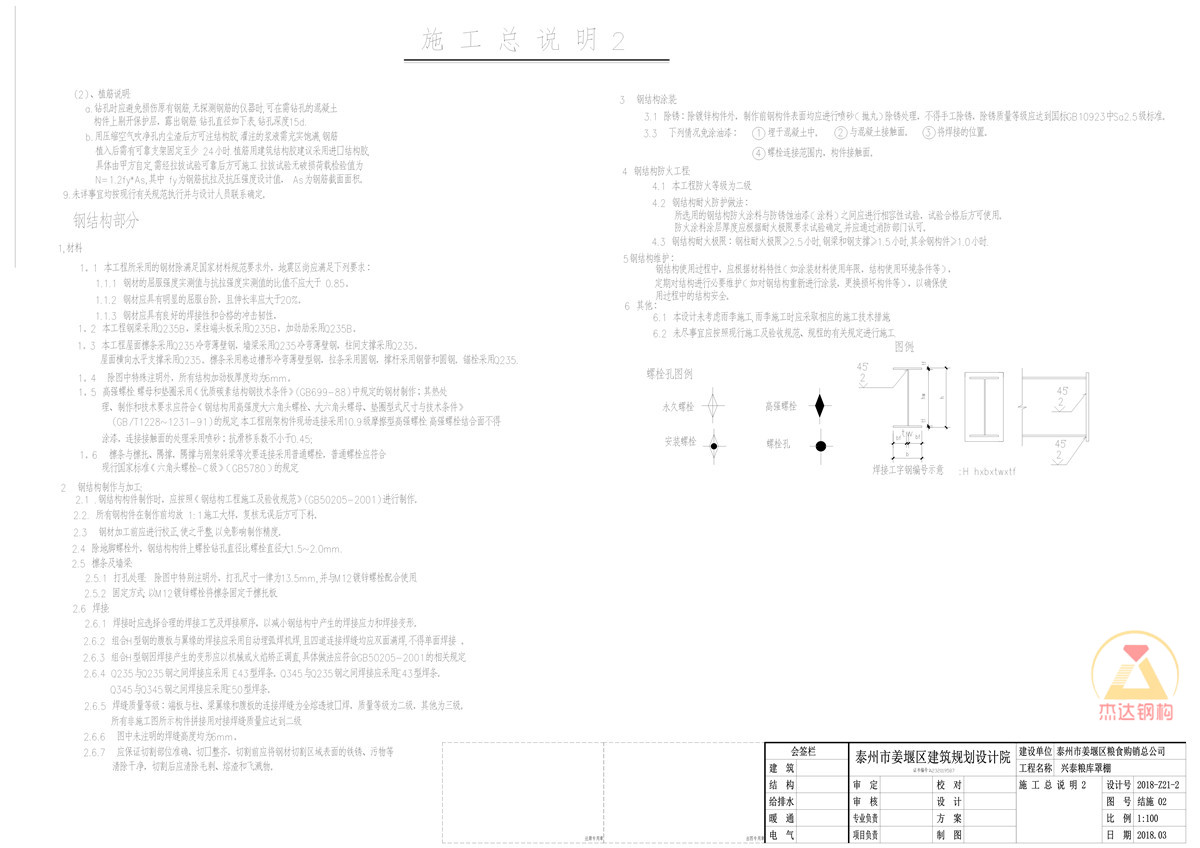

结构设计说明

抗震设防烈度：7度

设计基本地震加速度：0.10g

地震分组：第二组

抗震等级：三级

建筑抗震防类别：丙类

结构安全等级：二级

结构使用年限：50年

建筑防火等级：三级

荷载设计值

• 屋面活荷载：不上人屋面0.50kN/m²
• 基本风压：0.40kN/m
• 地面粗糙度：B类
• 基本雪压：0.35kN/m

工程设计规范依据

• 建筑结构可靠度设计统一标准（GB50068-2001）
• 建筑结构荷载规范（GB50009-2012）
• 混凝土结构设计规范（GB50010-2010）
• 建筑抗震设计规范（GB50011-2010）
• 建筑地基基础设计规范（GB50007-2011）
• 钢结构设计规范（GB50017-2003）
• 拱形波纹钢屋盖结构技术规程（试用）（CECS167:2004）

设计计算方法

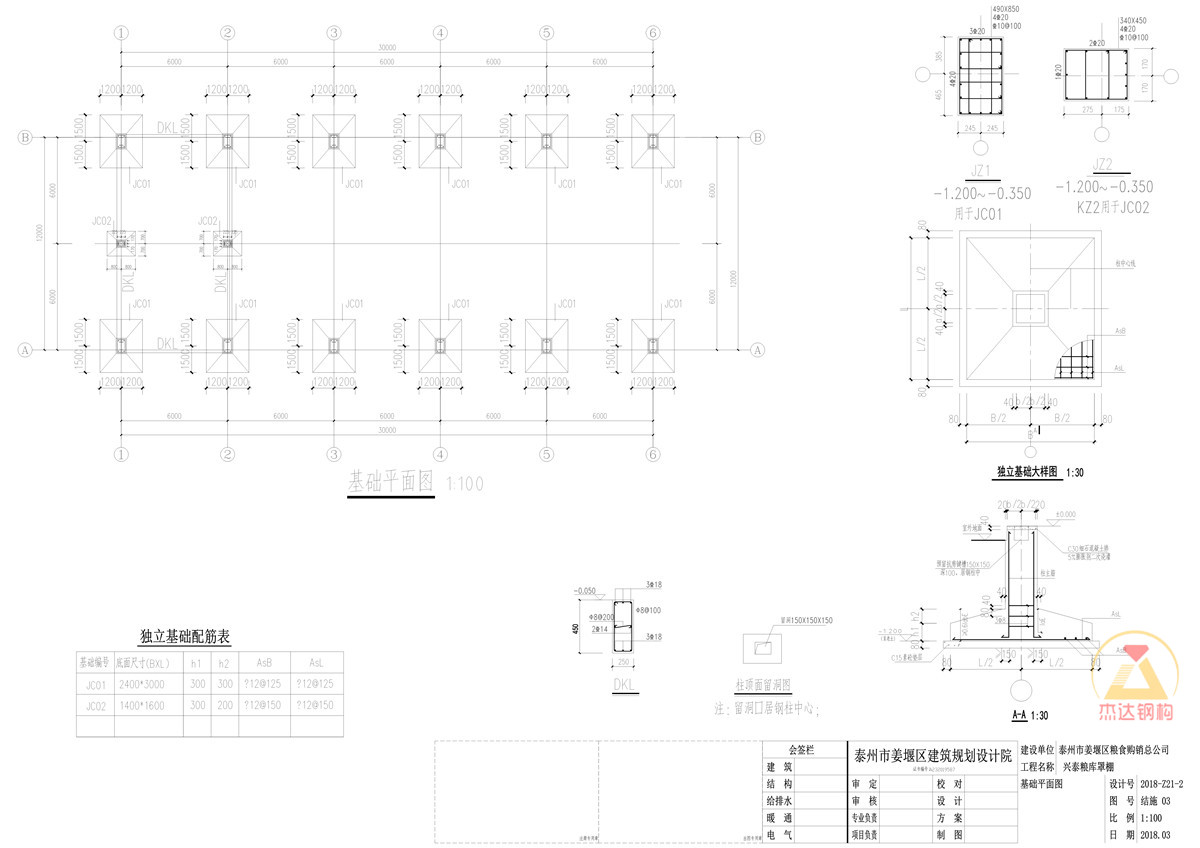

排架部分采用PKPM系列软件STS"钢结构计算机辅助设计"进行上部排架结构计算，基础采用PKPM系列软件"基础工程计算机辅助设计——JCCAD"进行基础计算，确保结构安全可靠。

常见问题

12米跨拱形屋顶需要进行单独计算吗？

按照规范，中小跨度拱形屋顶通常采用加厚板材而不需要专门计算。本工程业主为确保安全，仍要求出具计算书。通过精细化计算验证了结构的可靠性，也为后期维护提供了依据。

宝钢TS280GD-Z板材有什么优势？

宝钢TS系列彩钢板具有良好的耐蚀性和强度匹配，色彩持久不褪，适合长期室外使用。TS280GD-Z在1.2毫米厚度下能很好满足12米跨度的强度和刚度要求。

支撑系统中的斜撑杆起什么作用？

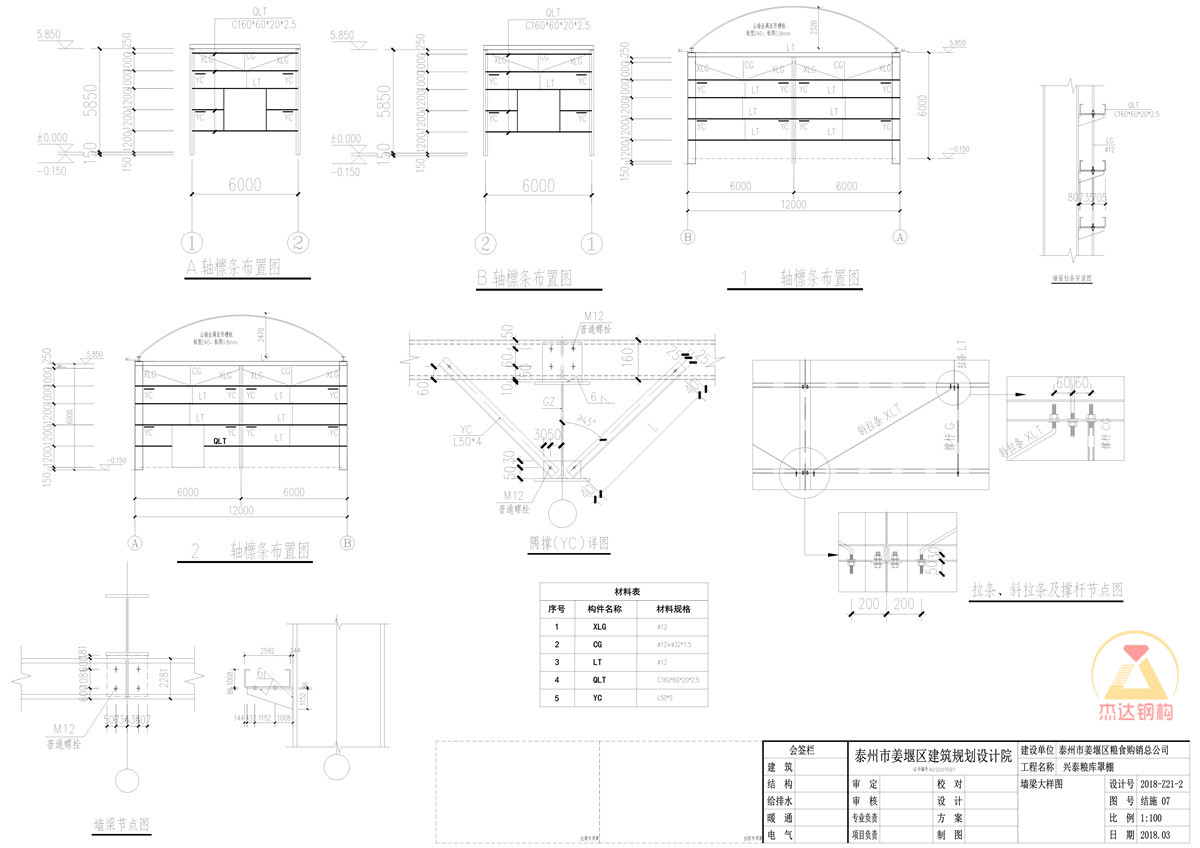

H钢上焊接的支撑斜杆用于增强结构的横向刚度，防止屋盖在风力作用下产生侧向摇摆。同时参与竖向荷载的传力，使整个屋盖体系受力更均匀。

小结

江苏泰州粮库拱形屋顶工程体现了现代工业建筑设计的成熟做法。通过科学的结构设计、规范的工程计算、可靠的施工工艺，确保了建筑的安全性、耐久性和经济性。江苏杰达钢结构工程有限公司在此类工程中积累了丰富经验，可提供从方案设计到工程竣工的全程服务。
