河北张家口10m拱形屋顶工程计算书

河北张家口污水处理厂拱形屋顶工程采用10米跨度、2米拱高的波纹钢屋盖结构。本计算书由江苏杰达钢结构工程有限公司于2016年8月22日出具，详细阐述了该项目的结构设计依据、工程概况、荷载参数及计算结果。

设计主要依据

本工程的设计严格遵循以下规范和标准：

• 建筑结构荷载规范（GB50009-2012）
• 建筑抗震设计规范（GB50011-2010）
• 钢结构设计规范（GB50017-2003）
• 冷弯薄壁型钢结构技术规范
• 拱形波纹钢屋盖结构技术规程（试用）（CECS167:2004）

工程概况

项目位置：河北张家口地区

结构形式：污水处理池拱形波纹钢屋盖，单跨结构

跨度：10米

拱高：2米

檐口高：12.9米

板厚：1毫米

板材：Q275

设计强度：235MPa

支座形式：铰支

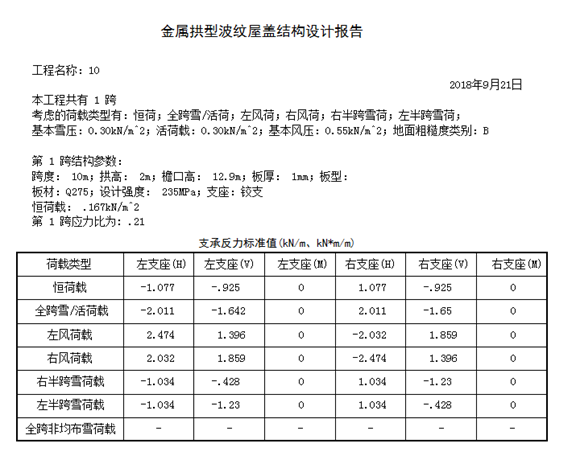

荷载设计参数

根据张家口地区的气象和地质条件，确定以下荷载值：

• 基本雪压：0.30kN/m²
• 活荷载：0.30kN/m²
• 基本风压：0.55kN/m²
• 地面粗糙度类别：B
• 恒荷载（屋面自重等）：0.167kN/m²

考虑的荷载工况包括：恒荷、全跨雪荷、左风荷、右风荷、左右半跨雪荷等多种组合。

计算结果

最不利工况为1.2恒载工况，最大应力比仅为0.02，说明结构安全系数充分。

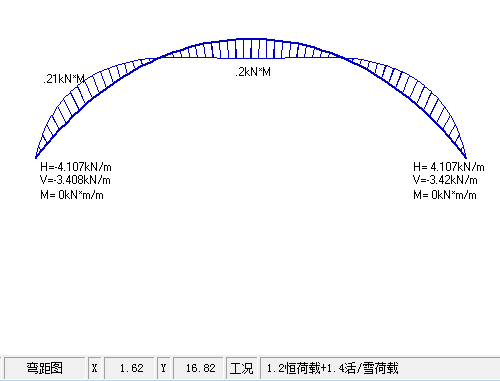

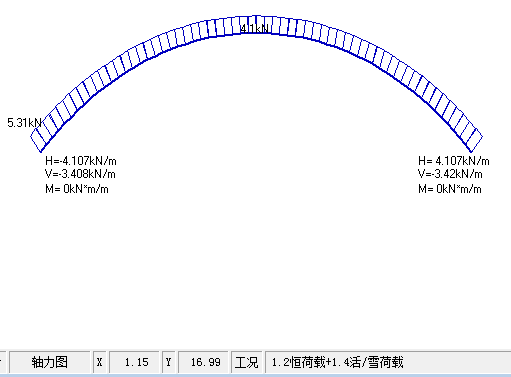

节点位移（毫米）范围：水平位移约-0.044mm到0mm，竖直位移约0mm到0.030mm，转角在0.0001以内，均符合规范限制。单元最大轴力1.702kN/m，最大弯矩0.052kN·m/m，结构受力均衡合理。

拱形屋顶的受力特点

• 拱形结构下部承受压力，两端支座处产生水平推力
• 荷载从屋面沿拱线传递至支座，受力路径清晰
• 相比梁式结构，拱形可用更薄的板材承载相同荷载
• 拱高越大，跨度内的弯矩越小，拱形效应越明显

常见问题

为什么要出具详细计算书？

虽然小跨度拱形屋顶通常可用加厚板材而不计算，但业主为了明确了解结构性能、指导施工、便于后期维护，要求提供精细的计算书。这是对工程质量和安全负责的做法。

最大应力比0.02说明什么？

应力比是实际应力与允许应力的比值。0.02的应力比说明结构承载能力远大于外加荷载，结构安全系数约为50倍。如此低的应力比意味着可考虑减轻自重或改进设计。

支座处的水平推力如何处理？

拱形屋盖在支座处产生向外的水平推力。支座设计时应提供足够的约束，通常采用混凝土基础或钢拉杆来承受这个推力，防止支撑结构向外张开。

小结

河北张家口污水处理厂的10米跨拱形屋顶工程，通过科学的荷载计算和结构分析，证明了拱形波纹钢屋盖的可靠性。该项目采用的1毫米Q275钢板在10米跨度下表现出良好的承载性能，既满足了功能要求，又实现了经济效益。江苏杰达钢结构工程有限公司的计算方法和设计方案为类似工程提供了技术参考。
