河南濮阳27米跨拱形屋顶厂房设计与施工规范

拱形波纹钢屋盖是一种以彩涂卷钢板为主要材料、采用专业设计软件计算的轻型钢结构屋面体系，广泛应用于仓库、厂房等工业建筑。本文详细介绍河南濮阳化工项目多栋建筑的拱形屋顶设计方案、结构规格及施工规范。

工程概览

河南濮阳中原大化集团有限责任公司氰尿酸项目包括仓库与车间两部分，采用拱形波纹钢屋盖与钢结构下部支撑体系。具体项目参数如下：

• 仓库面积：15米跨×长度多栋，总建筑面积577平方米
• 车间面积：14~27米跨，总建筑面积5097平方米
• 安全等级：一级；使用年限：50年
• 抗震设防烈度：8度；工程环境：一类
• 屋面材料：海蓝色彩涂卷钢板，厚度0.9~1.3mm

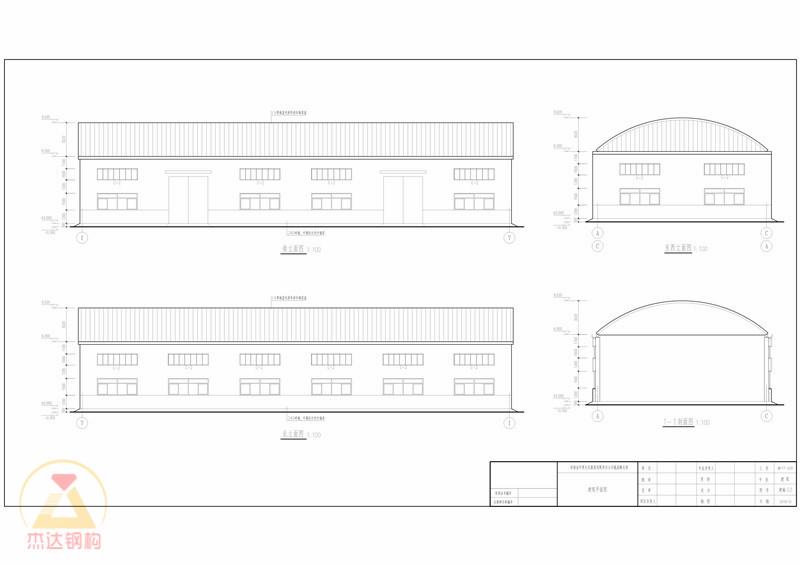

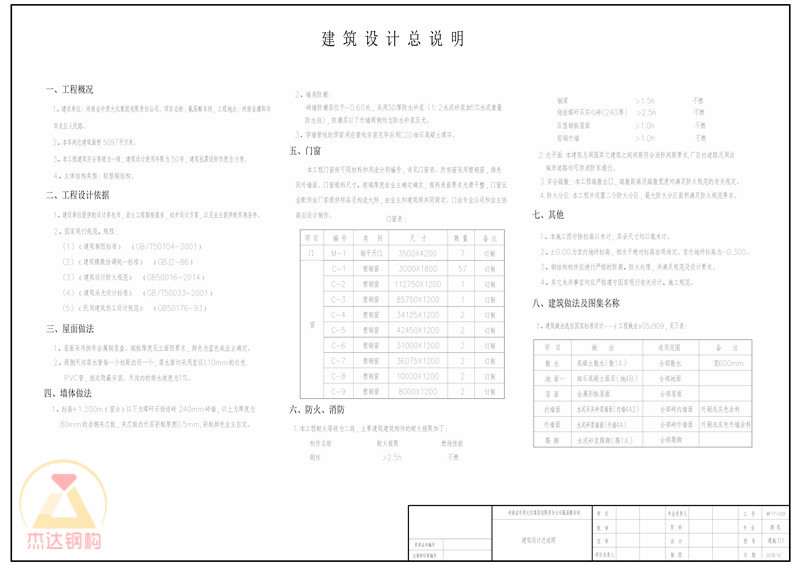

15米跨仓库设计说明

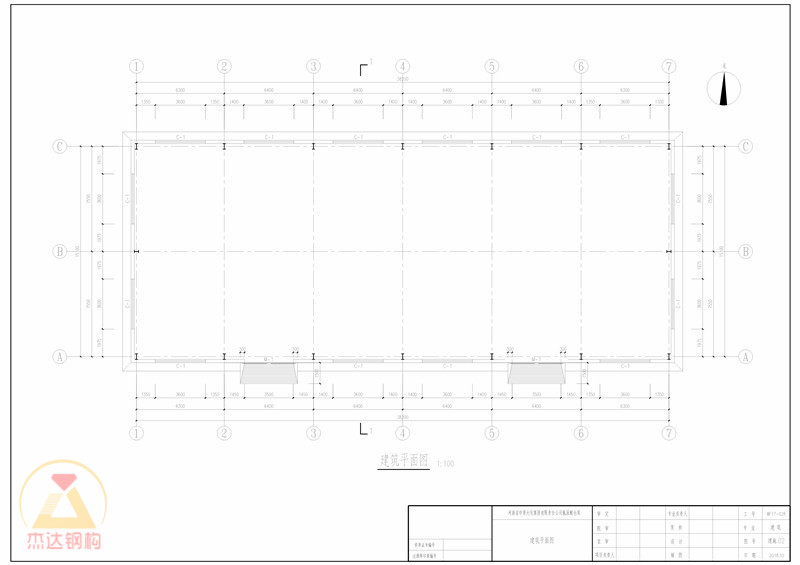

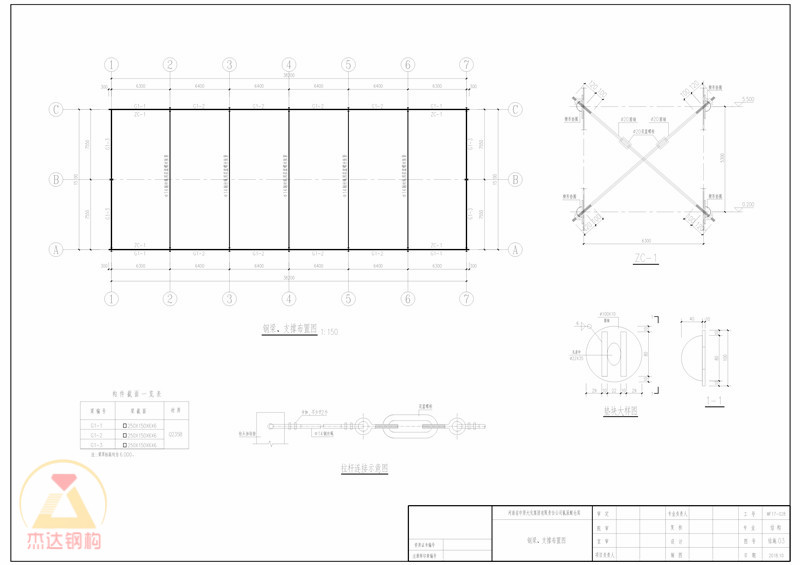

建筑与结构体系

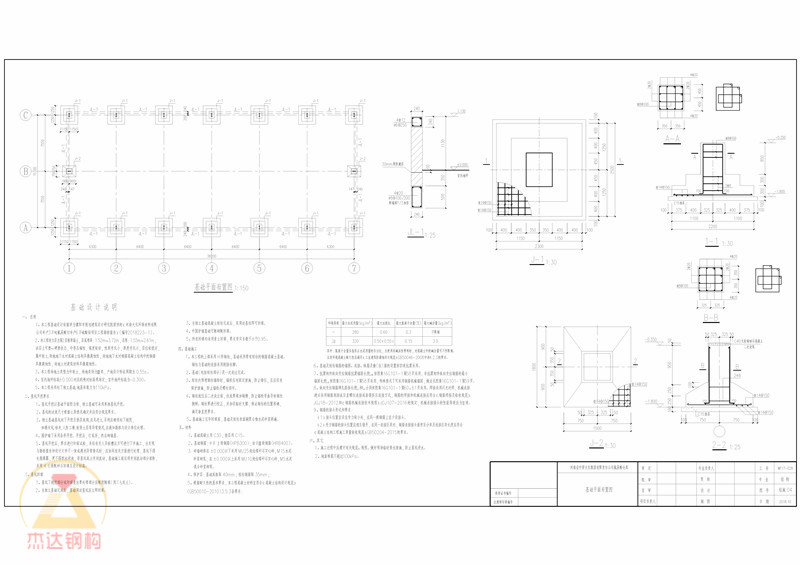

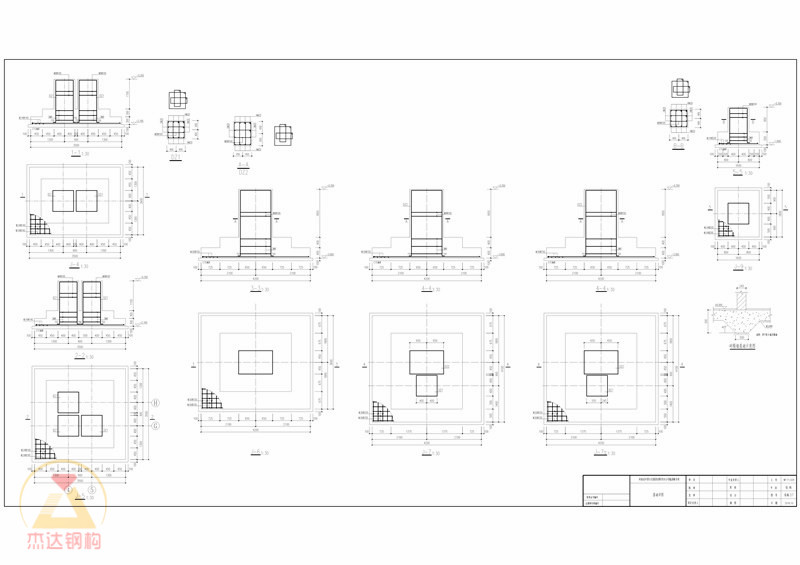

仓库采用轻型钢结构，建筑安全等级一级，设计使用年限50年。建筑抗震设防烈度为8度，设计地震分组为第二组，地震加速度0.10g，场地建筑类别为Ⅲ类。基础形式为独立基础，环境类别为一类。

屋面与墙体构造

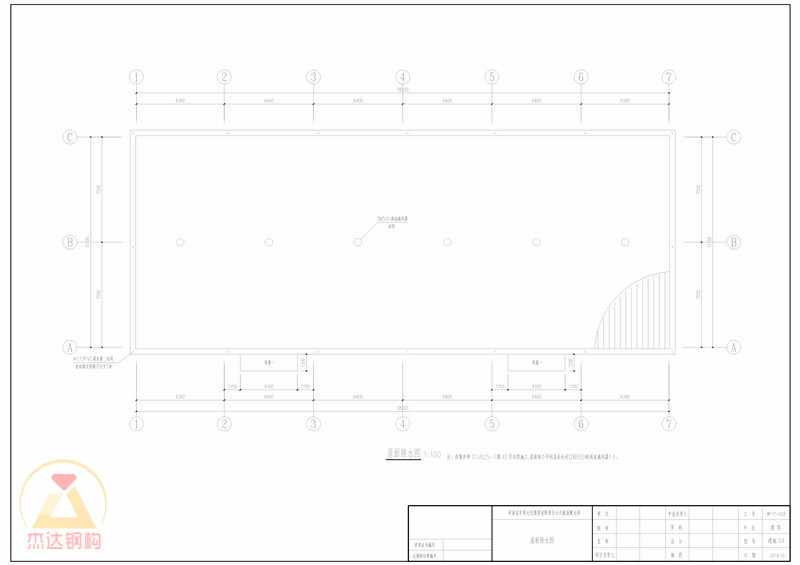

屋面采用拱形金属钢屋盖，钢板厚度根据立面图要求。两侧天沟落水管每个柱距内设一个，采用直径110mm白色PVC管，隐蔽安装，天沟内排水坡度为1%。

墙体标高+1.200m（窗台）以下为240mm煤矸石烧结砖墙，以上为厚度80mm岩棉夹芯板。防潮层位于-0.60处，采用30厚防水砂浆，防潮层以下外墙均为防水砂浆压光。所有穿墙管线在安装完毕后用C20细石混凝土填实。

门窗配置

门窗按不同材料和用途分别编号，所有窗采用塑钢窗，颜色与外墙面一致。门窗框料尺寸、玻璃厚度由业主确定，表面要求光滑平整，五金配件由厂家提供，经业主和建筑师商定后最终确定。

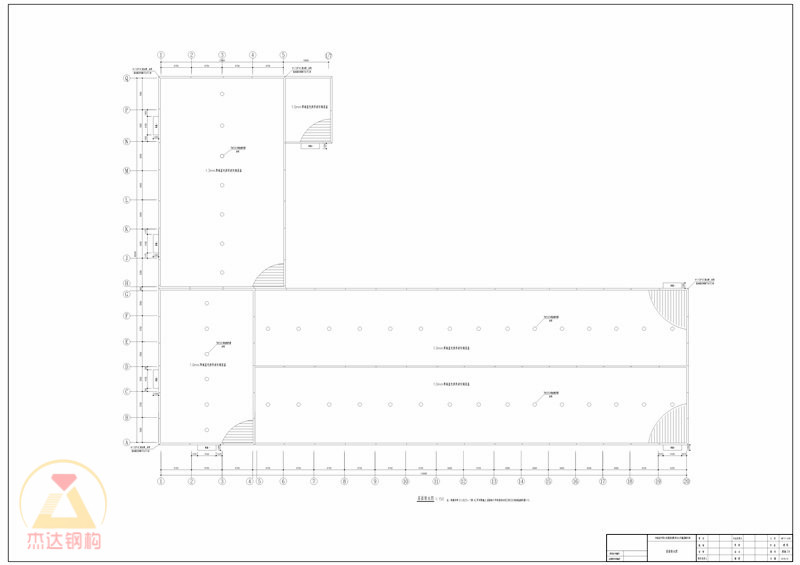

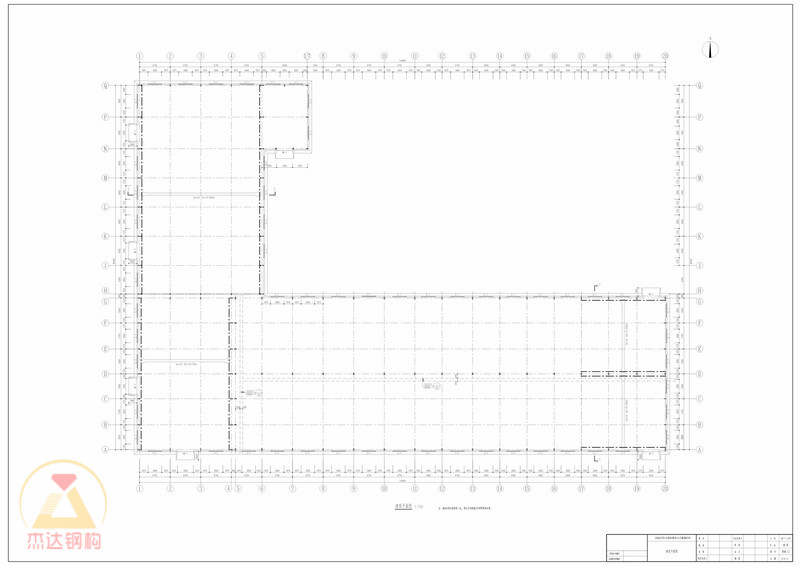

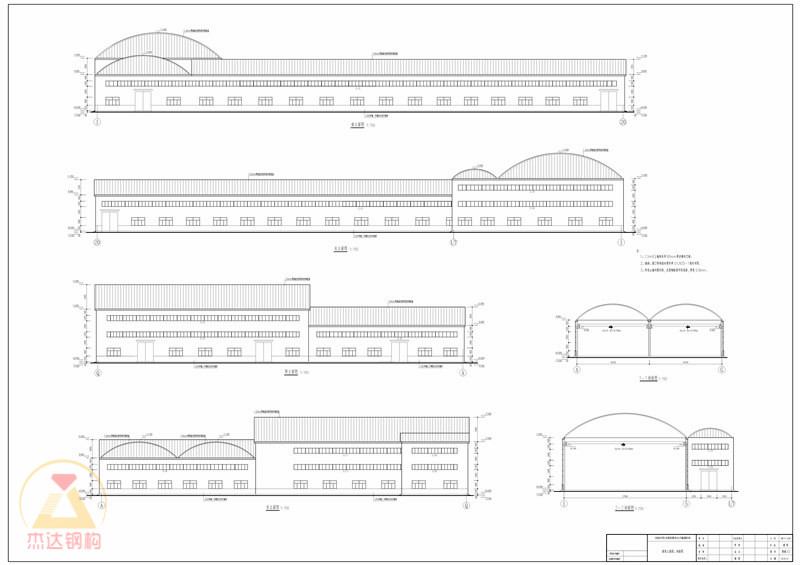

14~27米跨车间设计规范

工程基本信息

车间建筑面积5097平方米，安全等级一级，设计使用年限50年，抗震设防烈度8度。本工程为拱形波纹钢屋盖结构，下部采用钢结构支撑，抗震设防类别乙类，按7度进行抗震计算，第二组地震分组，加速度值0.10g，设计地震采用8度措施。

设计与材料规范

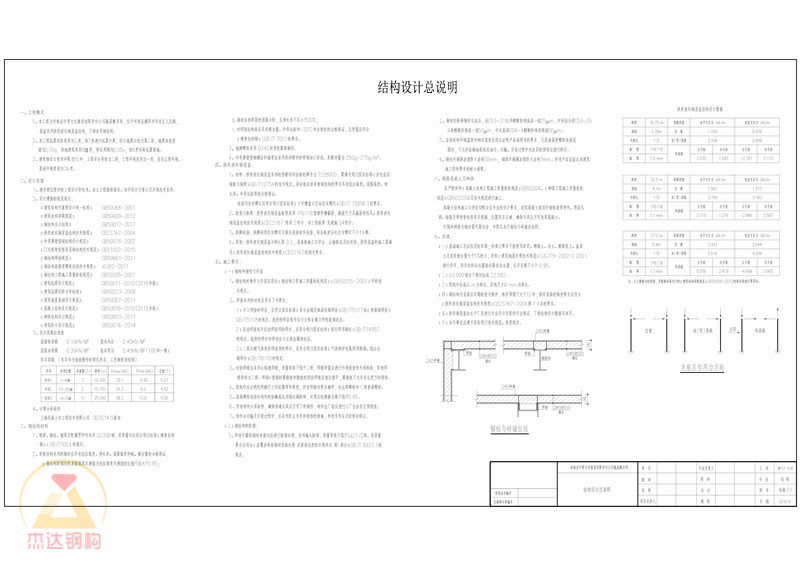

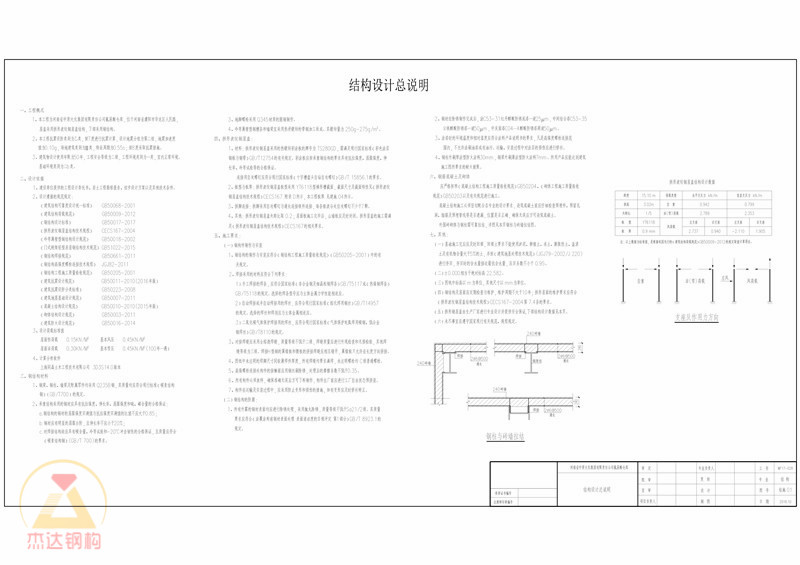

设计遵循《建筑结构可靠度设计统一标准》GB50068-2001、《建筑结构荷载规范》GB50009-2012、《钢结构设计标准》GB50017-2017、《拱形波纹钢屋盖结构技术规程》CECS167-2004、《门式刚架轻型房屋钢结构技术规范》GB51022-2015等规范。

设计荷载：屋面恒荷载0.15KN/M²，活荷载0.30KN/M²，基本风压0.45KN/M²，基本雪压0.45KN/M²（100年一遇）。

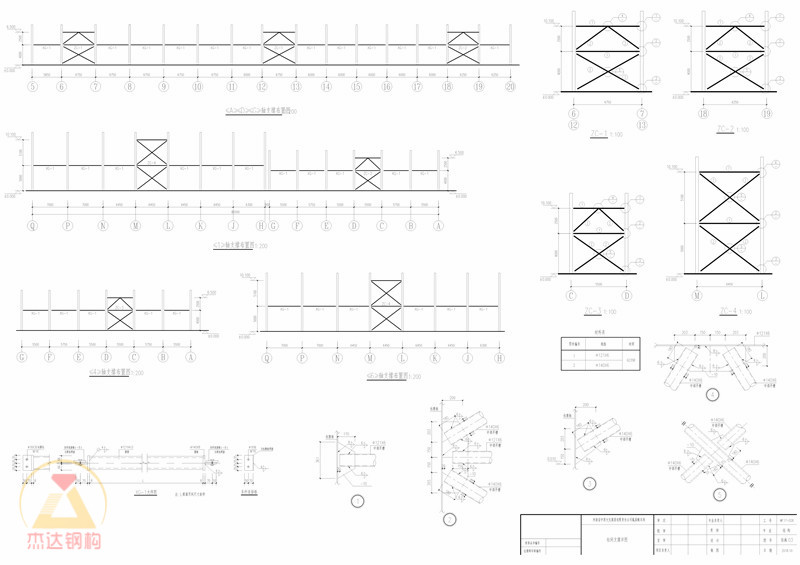

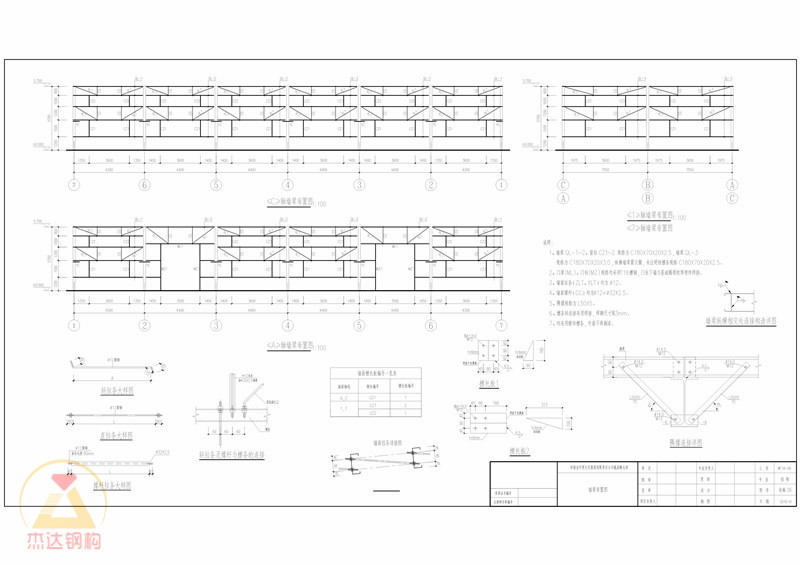

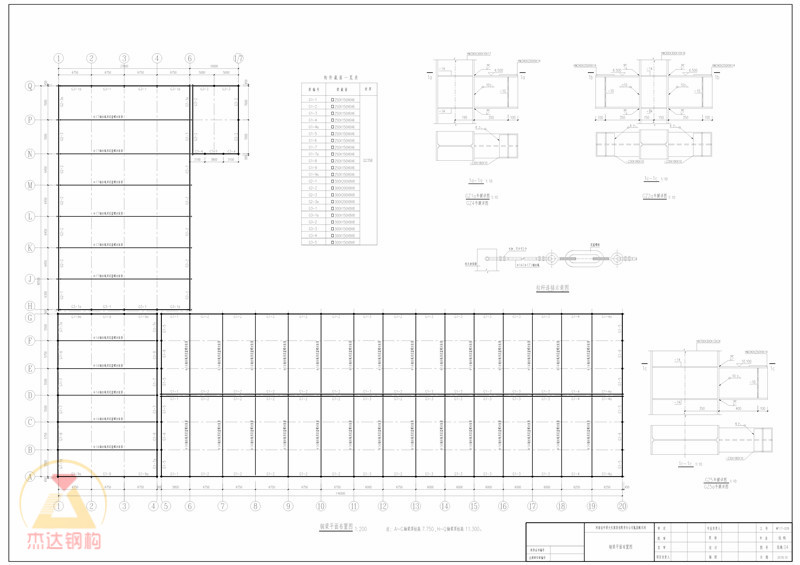

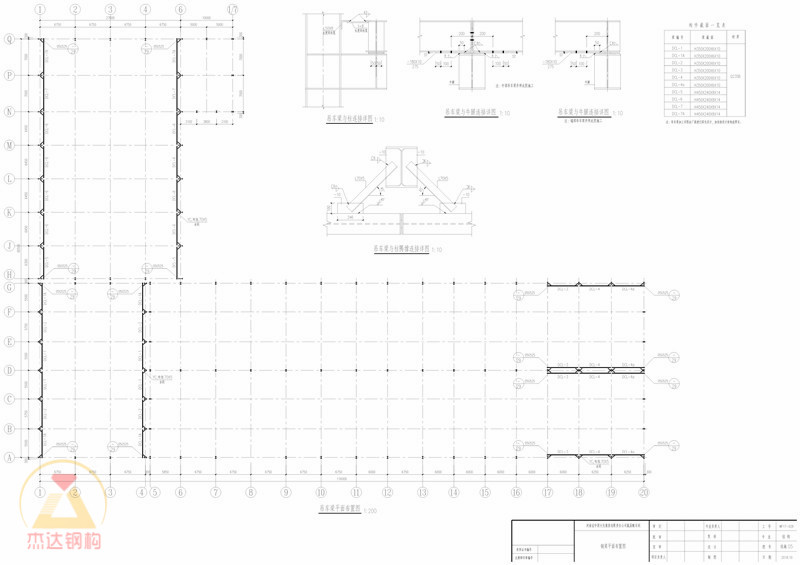

钢结构材料与连接

钢梁、钢柱、墙梁及附属零件均采用Q235B钢，质量符合《碳素结构钢》GB/T700规定。承重结构采用的钢材需具有合格保证：钢结构的钢材屈服强度实测值与抗拉强度实测值的比值不应大于0.85；钢材应有明显的屈服台阶，伸长率不应小于20%；焊接结构尚应具有碳含量、冷弯试验和冲击韧性的合格保证。

制作与安装要求

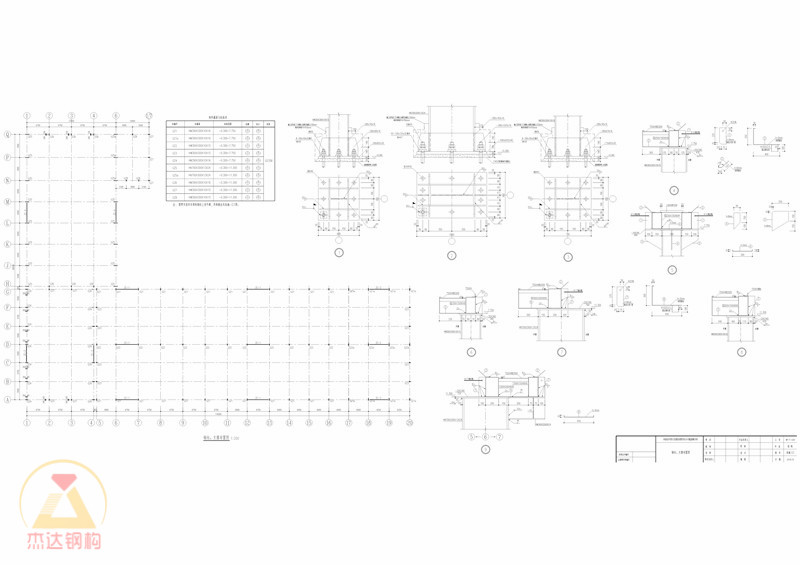

钢结构的制作与安装应符合《钢结构工程施工质量验收规范》GB50205-2001规定。焊接采用的焊条应符合GB/T5117或GB/T5118规定，焊丝应符合GB/T14957规定。对接焊缝采用全熔透焊缝，质量等级不低于二级，其他焊缝等级为三级。所有焊缝均要求满焊。高强螺栓连接处构件接触面应用钢丝刷除锈，摩擦系数不低于0.45。所有构件必须放样，确保准确后方可下料制作，出厂前应进行工厂自由状态预拼装。

常见问题

拱形屋盖的承载能力如何评估？

拱形波纹钢屋盖的承载能力由钢材强度、厚度、跨度、拱高等多个因素共同决定。设计时需根据《拱形波纹钢屋盖结构技术规程》进行详细计算，考虑风荷载、雪荷载、地震作用等各类工况，通常采用专业结构分析软件（如PKPM、3D3S等）进行验证。

不同跨度的屋盖板厚度有什么差异？

板厚度与跨度成正相关。本工程中15米跨采用0.9~1.0mm厚，而最大跨度27米时采用1.2~1.3mm厚。设计时需综合考虑经济性与安全性，通过优化设计选择合理的板厚，避免过度设计造成成本增加。

基础与下部钢结构如何与屋盖相协调？

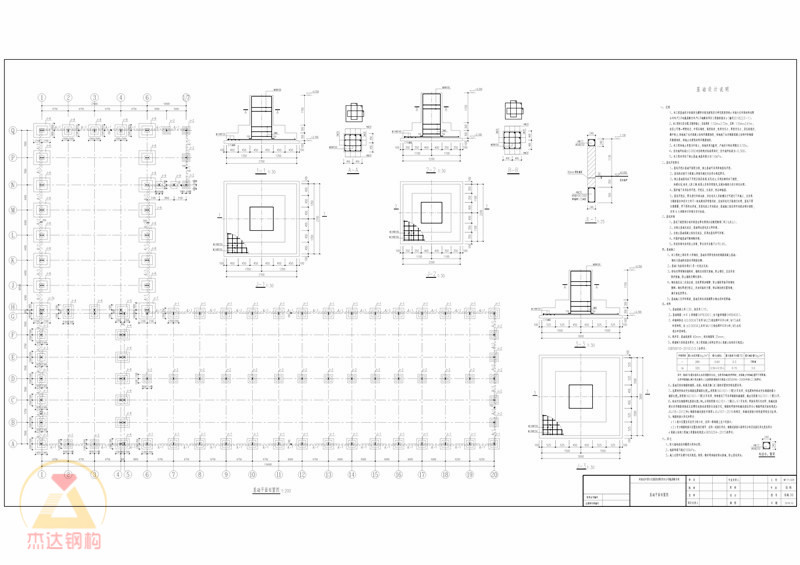

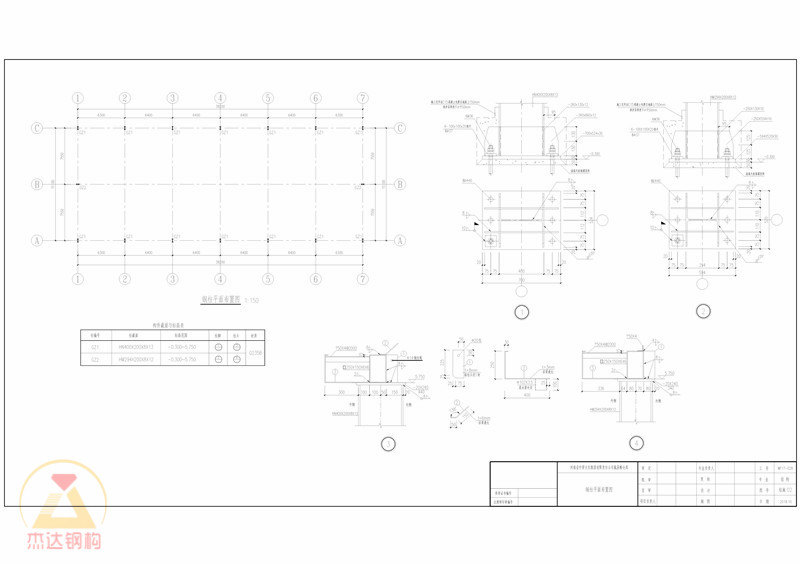

屋盖与下部结构通过预埋件、联接角钢、高强螺栓等部件进行刚性连接。基础需具有足够的刚度与承载力，能承载屋盖传来的各类荷载，包括自重、风雪荷载及地震作用。设计时应进行整体协调分析。

小结

河南濮阳中原大化集团项目展示了拱形波纹钢屋盖在现代工业建筑中的应用。江苏杰达钢结构工程有限公司结合国家规范和工程实际，为该项目提供了科学、可靠的设计方案。通过严格的材料选用、规范的施工工艺、完善的质量监控，确保工程安全、美观、耐久。若需要了解更多关于拱形屋顶的设计与施工方案，欢迎与江苏杰达钢结构工程有限公司联系。
