陕西佳县库房拱形波纹钢屋盖结构设计详解

拱形波纹钢屋盖是一种采用冷弯成型的彩涂钢板构成的轻量化屋顶结构，具有承载能力强、防水性好、安装快捷等优点，在工业建筑中应用广泛。本文详细介绍陕西佳县卤水净化石膏库房工程的设计要点、荷载标准、材料选用与施工规范。

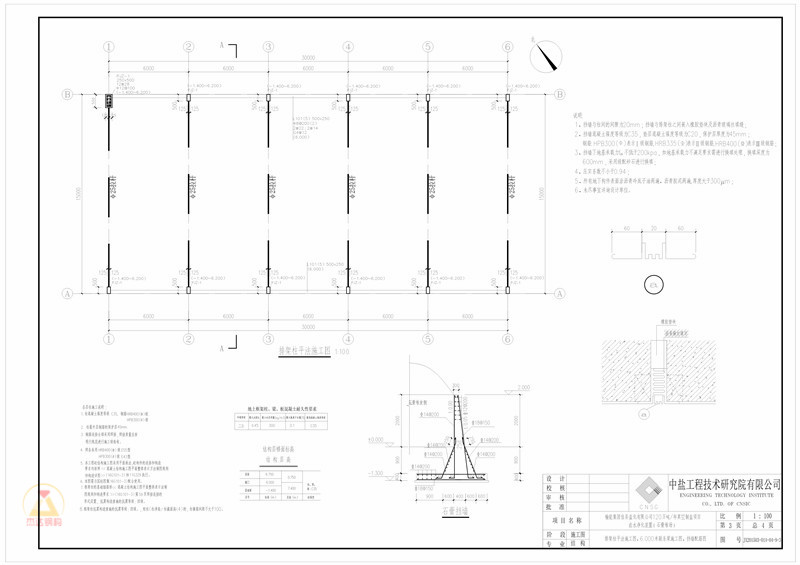

工程基本概况

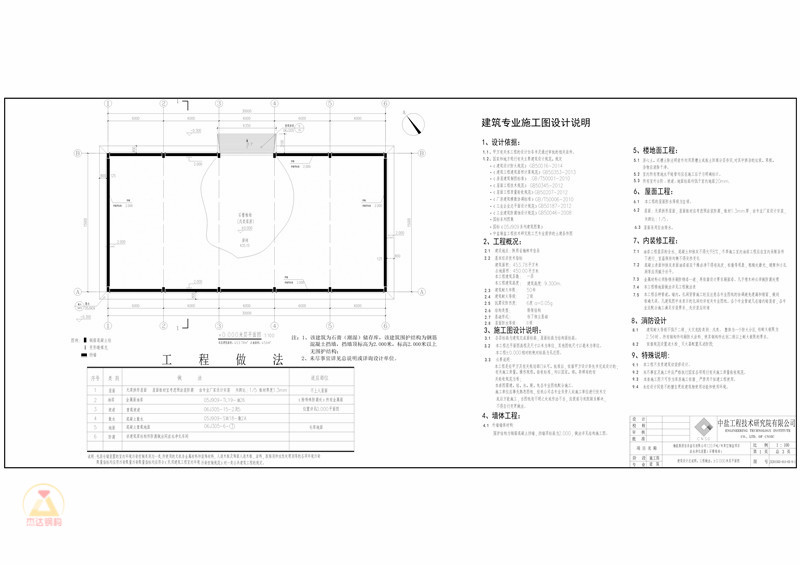

工程信息

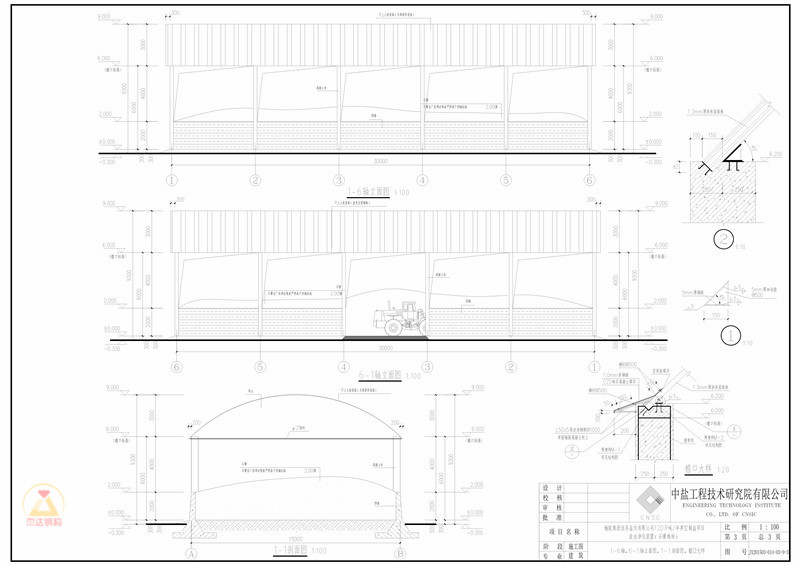

该工程为卤水净化装置石膏库房项目。厂房跨度为15米，长度为30米，檐口高度均为6.00米，屋面坡度均为0.10。结构体系采用单层排架结构，适合大跨度、宽敞的仓储建筑。

安全等级与使用年限

建筑物安全等级为二级，设计使用年限50年，满足长期工业使用需求。建筑抗震设防类别为丙类，本场区抗震设防烈度为6度，设计分组为第一组，设计基本地震加速度值为0.05g，抗震构造措施按6度执行。

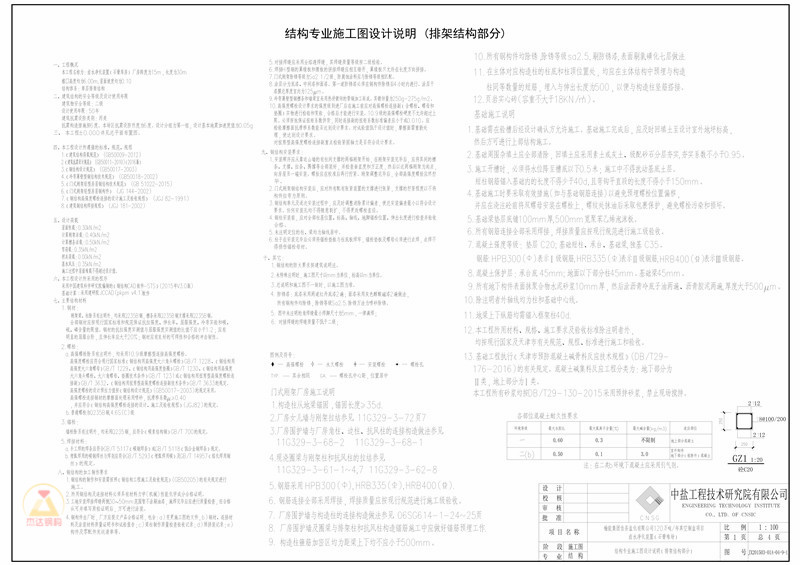

设计规范与依据

本工程设计所遵循的标准、规范、规程包括：

• 建筑结构荷载规范(GB50009-2012)
• 建筑抗震设计规范(GB50011-2010(2016版))
• 钢结构设计规范(GB50017-2003)
• 冷弯薄壁型钢结构技术规范(GB50018-2002)
• 门式刚架轻型房屋钢结构技术规范(GB51022-2015)
• 门式刚架轻型房屋钢构件(JG144-2002)
• 钢结构高强度螺栓连接的设计施工及验收规程(JGJ82-1991)
• 建筑钢结构焊接规程(JGJ181-2002)

设计荷载标准

根据工程所在地的气象与地质条件确定以下荷载标准：

• 屋面恒载：0.30kN/m²
• 计算刚架活载：0.40kN/m²
• 计算檩条活载：0.50kN/m²
• 雪荷载：0.35kN/m²
• 积灰荷载：0.00kN/m²
• 基本风压：0.35kN/m²

注：施工过程中屋面堆载不得超过设计值，以防止结构超载。

设计计算方法与软件

结构分析

本工程设计所采用的程序为中国建筑科学研究院编制的《钢结构CAD软件-STS》(2015年V3.0版)及JCCAD(pkpmv4.1)，用于基础计算。这些专业软件能够精确进行结构强度、刚度与稳定性验证，确保设计结果的准确性与可靠性。

主要结构材料

钢材与强度

刚架梁、柱除另有注明外，均采用Q235B钢；檩条采用Q235B钢；支撑采用Q235B钢。全部钢材应按现行国家标准和规范保证抗拉强度、伸长率、屈服强度、冷弯实验和碳、硫、磷含量的限值。钢结构的钢材屈服强度实测值与抗拉强度实测值的比值不应小于1.2；应有明显的屈服台阶，伸长率应大于20%；钢材应有良好的可焊性和合格的冲击韧性。

高强螺栓连接

高强螺栓除另有注明外，均采用10.9级摩擦型连接高强度螺栓，符合国家标准《钢结构用高强度大六角头螺栓》GB/T1228、《钢结构用高强度大六角螺母》GB/T1229、《钢结构用高强度垫圈》GB/T1230等规定。高强螺栓的设计预拉力值按《钢结构设计规范》(GB50017-2003)的规定采用。高强螺栓连接钢材的摩擦面处理采用喷砂，抗滑移系数μ≥0.40，符合《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82)的规定。

普通螺栓

普通螺栓为Q235B钢，4.6S(C)级。

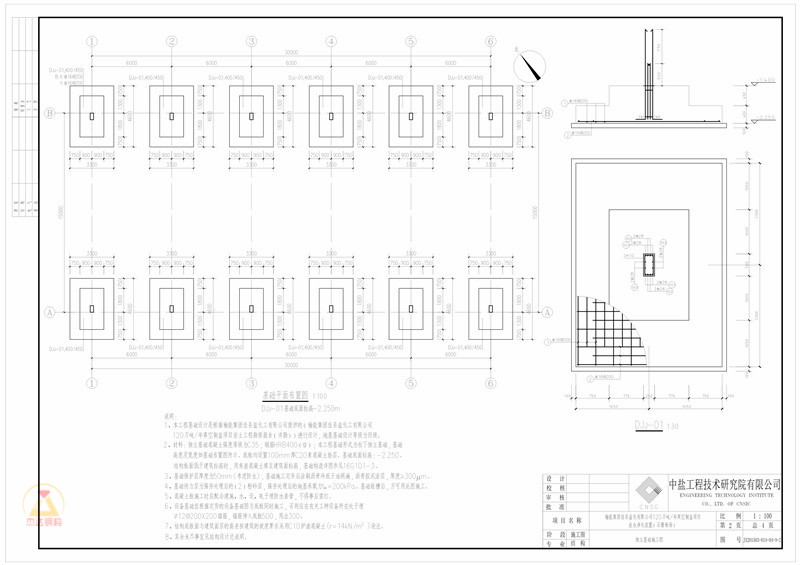

锚栓与焊接材料

锚栓除另有注明外，均采用Q235钢，符合《碳素结构钢》GB/T700的规定。手工焊的焊条应符合GB/T5117《碳钢焊条》或GB/T5118《低合金钢焊条》规定。埋弧焊用的碳钢焊丝与焊剂应符合GB/T5293《埋弧焊用碳》及GB/T14957《熔化焊用钢丝》的规定。

钢结构加工制作要求

制作与安装规范

钢结构的制作和安装需按照《钢结构工程施工及验收规范》(GB50205)的有关规定进行施工。所用钢结构及连接材料必须具有材料力学（机械）性能与化学成分的合格证明。

焊接质量检查

工地安装焊接焊缝两侧30～50mm范围暂不涂刷油漆，施焊完毕后应进行质量检查，经合格认可并填写质检证明后，方可进行涂装。

构件出厂与验收

钢构件出厂时，厂方应提交产品合格证明，包含：变更施工图的文件；钢材、连接材料及涂装材料质量证明书和试验报告；梁柱制作质量检查验收记录；预拼装记录；构件及零配件发运清单等。

常见问题

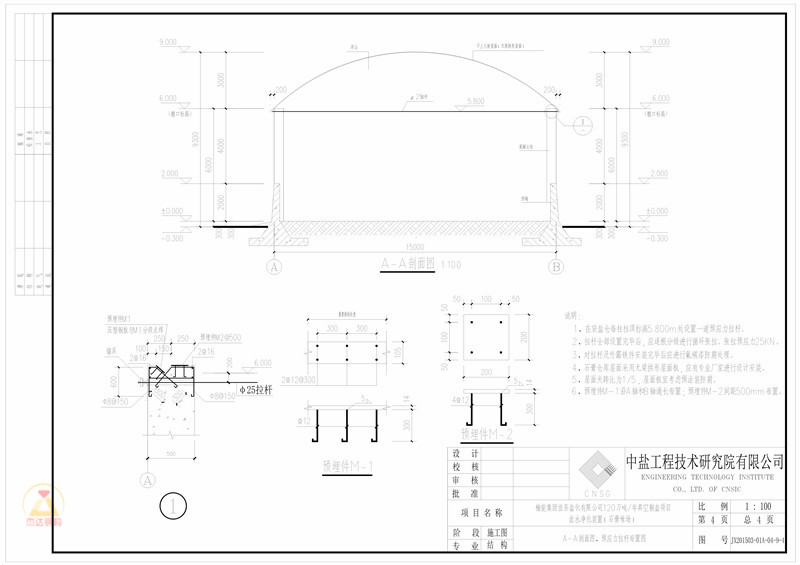

15米跨度的屋盖如何实现？

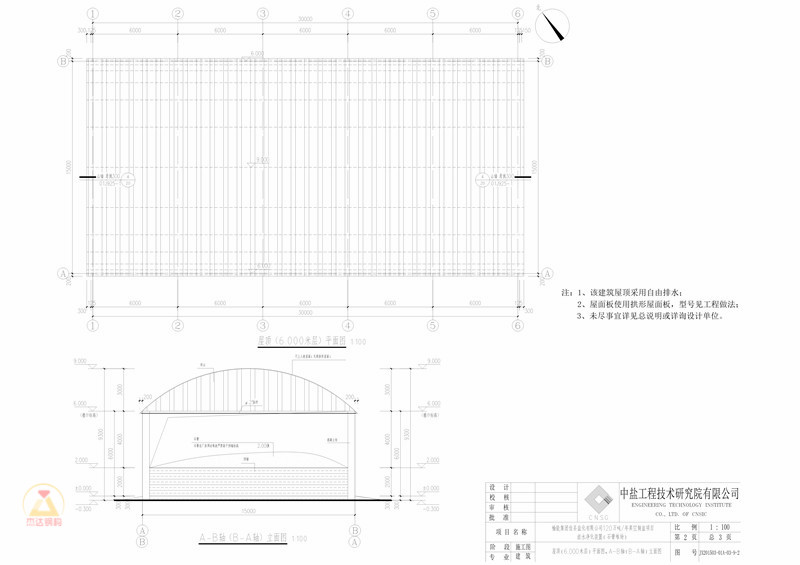

15米跨度的拱形屋盖采用Q235B钢梁柱与拱形波纹钢板的组合形式。梁柱通过高强螺栓连接，屋盖采用彩涂卷钢板压制而成，然后通过自攻螺钉与梁顶连接。整个体系在6度地震设防下完全满足安全要求。

为什么选择Q235B而非其他钢材？

Q235B钢具有屈服强度适中、焊接性能好、冷弯性能良好、冲击韧性合格等特点，特别适合焊接结构。相比其他钢材，Q235B的成本经济，且在设计荷载下完全满足使用要求，是工业建筑中常用的钢材等级。

高强螺栓连接为什么要进行喷砂处理？

喷砂处理能够增加钢材表面的粗糙度，提高摩擦系数，使得高强螺栓在预拉力作用下能够更好地传递剪力。通过喷砂处理，摩擦系数能达到0.40以上，确保连接的抗滑移能力。

小结

陕西佳县库房拱形波纹钢屋盖工程充分体现了现代轻钢结构建筑的特点：经济、高效、可靠。江苏杰达钢结构工程有限公司依据国家规范要求，采用成熟的设计方案与施工工艺，为该项目的顺利实施提供了全面的技术保障。无论是仓储建筑、工业厂房还是其他大跨度建筑，拱形波纹钢屋盖都能提供优质的解决方案。如需咨询关于钢结构建筑的设计与施工，欢迎与江苏杰达钢结构工程有限公司联系。
