广东佛山25米跨拱形屋顶结构图纸与施工说明

广东佛山拱形屋顶项目采用三连跨拱形波纹钢屋盖结构，跨度为24.7~25米，为工业厂房提供了经济高效的屋面解决方案。本文介绍该项目的结构设计、技术规格和施工要点。

项目基本信息

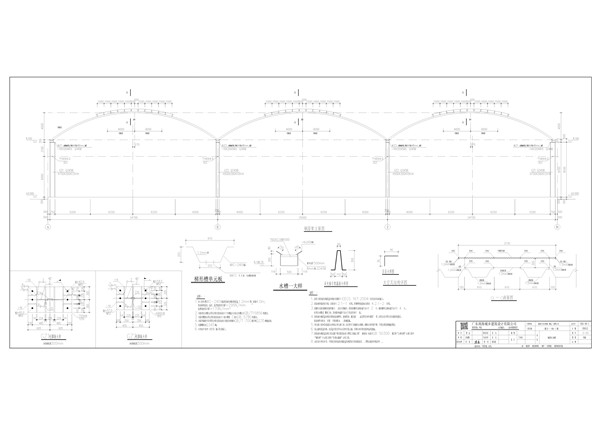

该项目位于广东省佛山市，采用三连跨拱形钢屋架结构，在钢柱上安装拱形屋顶。项目的主要特点：

• 支撑结构：10mm×320×180的钢柱，高度为8.1米
• 屋顶形式：三连跨，边跨为24.7米，中跨为25米
• 屋面材料：MIC-240型拱形波纹钢屋盖
• 特殊功能：屋顶预留8米长孔洞用于采光带安装

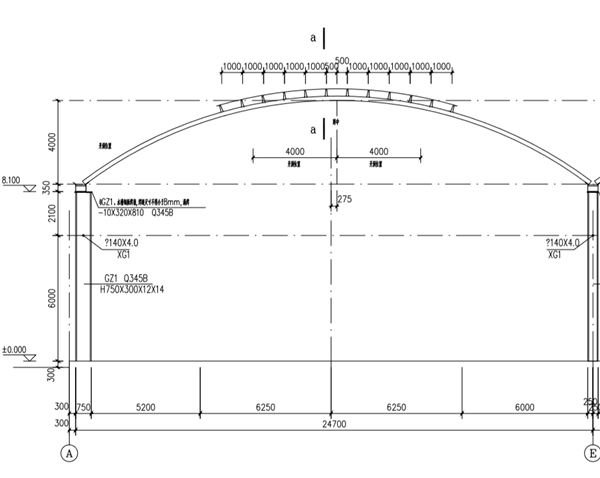

拱形屋顶结构设计

拱形波纹钢屋盖（俗称太空瓦或金属波纹钢屋盖）在支撑柱顶部安装水槽，拱形屋顶通过焊接在水槽上部边缘的托板进行连接和支撑。这种结构方式确保了屋顶的稳定性和整体性。

施工技术规范与材料标准

拱形波纹钢屋盖参数

本工程采用MIC-240瓦版构成的拱形波纹钢结构屋盖，主要技术指标如下：

• 彩涂板厚度：1.2mm
• 拱形高度：4.0m
• 抗拉强度设计值：f = 295N/mm²
• 抗压强度设计值：f = 295N/mm²
• 抗弯强度设计值：f = 295N/mm²
• 抗剪强度设计值：f = 170N/mm²

连接件与紧固材料标准

屋顶连接使用的各类螺钉和螺栓均应符合国家标准：

• 自钻自攻螺钉：符合《十字槽盘头自钻自攻螺钉》GB/T15856
• 螺栓：符合《六角头螺栓C级》GB5780
• 锚栓：采用符合《碳素结构钢》GB/T700的Q235钢制成
• 脚螺栓：采用Q345钢材

施工要求

拱形波纹钢屋盖的安装必须由专业的施工队伍进行，需要严格按照施工图纸和技术规范执行，确保结构的安全性和使用寿命。

项目应用与施工案例参考

拱形波纹钢屋盖（金属波纹钢屋盖、无梁拱等别称）因其自重轻、造价经济、施工速度快等优点，在工业厂房、仓库等大跨度建筑中广泛应用。江苏杰达钢结构工程有限公司在广东地区有多个类似项目的施工经验。例如，我们在广东汕头华润水泥厂的拱形屋顶改造工程中，展示了该结构在水泥厂应用中的优势和可靠性。

常见问题

拱形波纹钢屋盖能否根据现场条件定制？

可以。本项目中预留8米长孔洞用于采光带安装，就是根据实际需求进行的定制设计。江苏杰达钢结构工程有限公司可根据建筑的具体需求（如跨度、高度、采光等）进行个性化设计和施工。

MIC-240型与其他型号有什么区别？

不同型号的拱形波纹钢屋盖在截面尺寸、承载能力和跨度适应范围上存在差异。MIC-240型适用于24.7~25米的中等跨度应用。选择合适的型号需要根据建筑跨度和荷载要求综合考虑。

安装采光带需要预先在屋顶打孔吗？

是的。本项目预留8米长的孔洞用于后期采光带安装。这种做法避免了在屋顶安装完毕后再进行破坏性加工，确保了结构的整体性和美观度。孔洞的位置和尺寸应在施工前与设计单位充分沟通确认。

小结

广东佛山的25米跨拱形屋顶项目充分展现了拱形波纹钢屋盖结构在大跨度应用中的优势。通过采用MIC-240型材料、严格遵循国家技术规范、由专业施工队伍负责安装，该项目为客户提供了安全可靠的建筑屋面解决方案。江苏杰达钢结构工程有限公司承诺为全国各地的拱形屋顶工程提供设计、制造和施工服务，并随时可提供相关图纸、图集及技术资料供参考。
