浙江宁波慈溪粮库拱形波纹钢屋盖施工案例

拱形波纹钢屋盖是粮库仓间罩棚的常见覆盖结构，采用高效可靠的拱形设计，具备优良的跨度适应性和防水性能。江苏杰达钢结构工程有限公司（以下简称"杰达钢构"）于 2020 年 4 月在浙江宁波慈溪粮食储备库施工的拱形屋顶工程，是该地区大型拱形屋盖罩棚的典型案例。

工程规模与跨度参数

本次工程共建设 5 栋拱形仓间罩棚，主要规格如下：

• 拱形屋顶跨度：16 米
• 拱脚高度：约 3.2 米
• 屋顶长度：2 栋 48 米，3 栋 60 米
• 屋面材料：铁青灰色彩涂卷

钢结构支撑体系设计

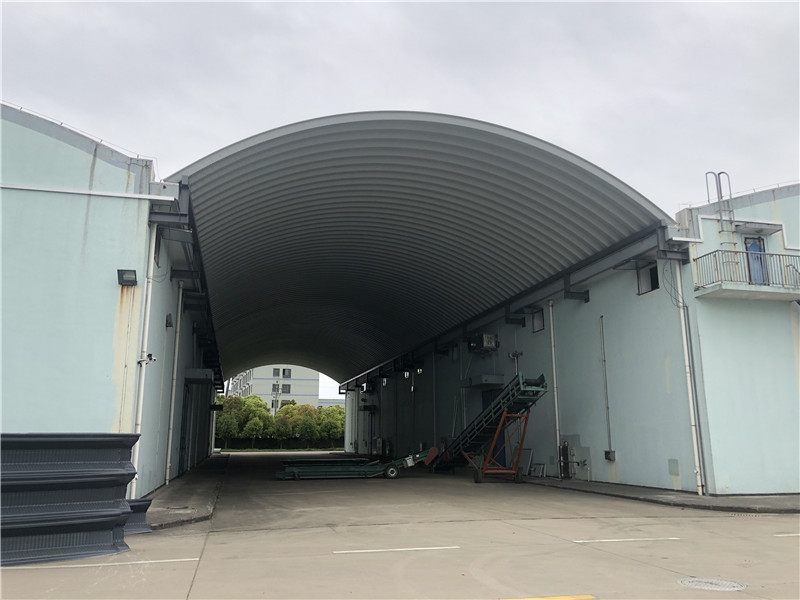

为确保大跨度拱形屋顶的稳定性，杰达钢构在原有粮库结构柱上采用牛腿支撑系统，具体构造如下：

• 在原有粮库结构柱上固定钢结构牛腿
• 横向挑出牛腿后，竖向使用 H 钢进行纵向连接
• 在 H 钢顶端焊接矩形方管
• 方管上焊接角钢，作为拱形屋盖的固定支承点

屋顶设计细节与防水方案

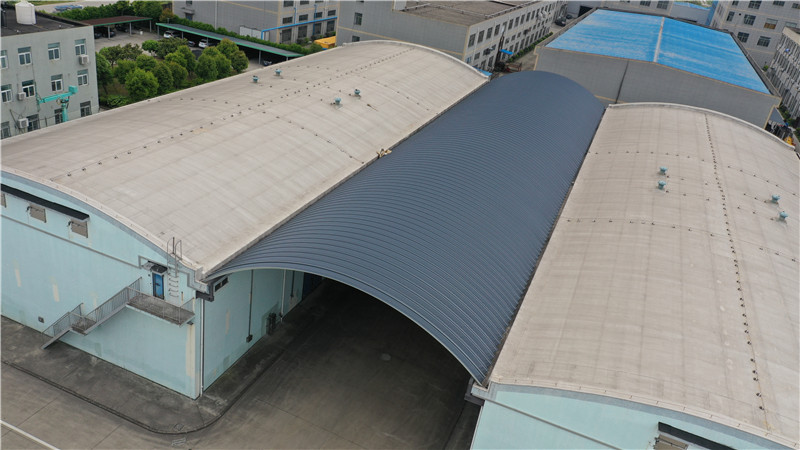

拱形屋顶两侧的拱脚落点至关重要，本工程采用落在原有天沟内侧的设计方案，有效避免了漏雨等隐患问题，确保了建筑的防水性能。

多栋工程全景

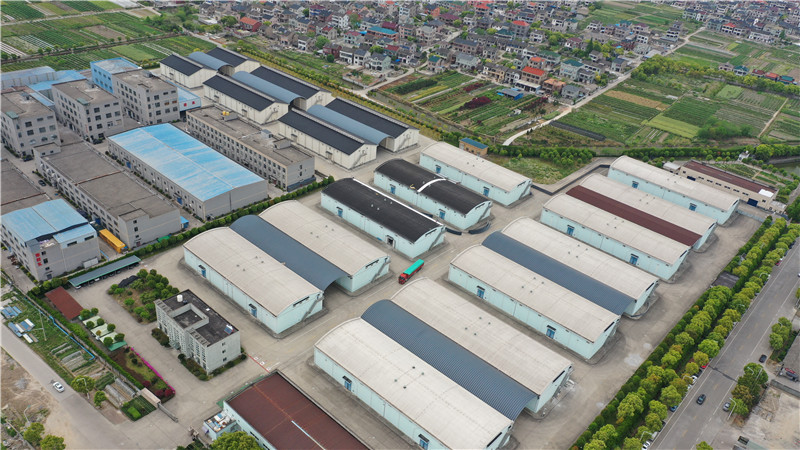

下图为该粮食储备库的俯视布置图，清晰展示了 5 栋新建拱形屋顶的整体分布：

常见问题

拱形屋顶为什么采用 16 米跨度？

16 米跨度是粮库罩棚的常见规格，既能满足粮食堆放与装卸需求，又不过度增加钢材成本和施工难度。该跨度下，拱形结构的自重与风压承载能力达到理想平衡。

拱形屋顶如何实现防水？

防水的关键是设置合理的拱脚落点。本案例中，两侧拱脚落在原有天沟内侧，配合屋面自身的波纹排水设计，雨水可自然顺流，杜绝积水漏水问题。

这种支撑方式是否适用于其他粮库？

是的，牛腿支撑系统是粮库改造或新建罩棚的通用方案。只需根据场地约束和跨度需求调整 H 钢、方管的规格，就能适应不同粮库的建筑条件。

小结

江苏杰达钢结构工程有限公司通过这一项目展示了拱形波纹钢屋盖在大跨度粮库罩棚中的应用实力，不仅控制了工程成本，还确保了防水耐久性。如果您的粮库或其他建筑项目需要拱形屋顶解决方案，欢迎联系杰达钢构。
