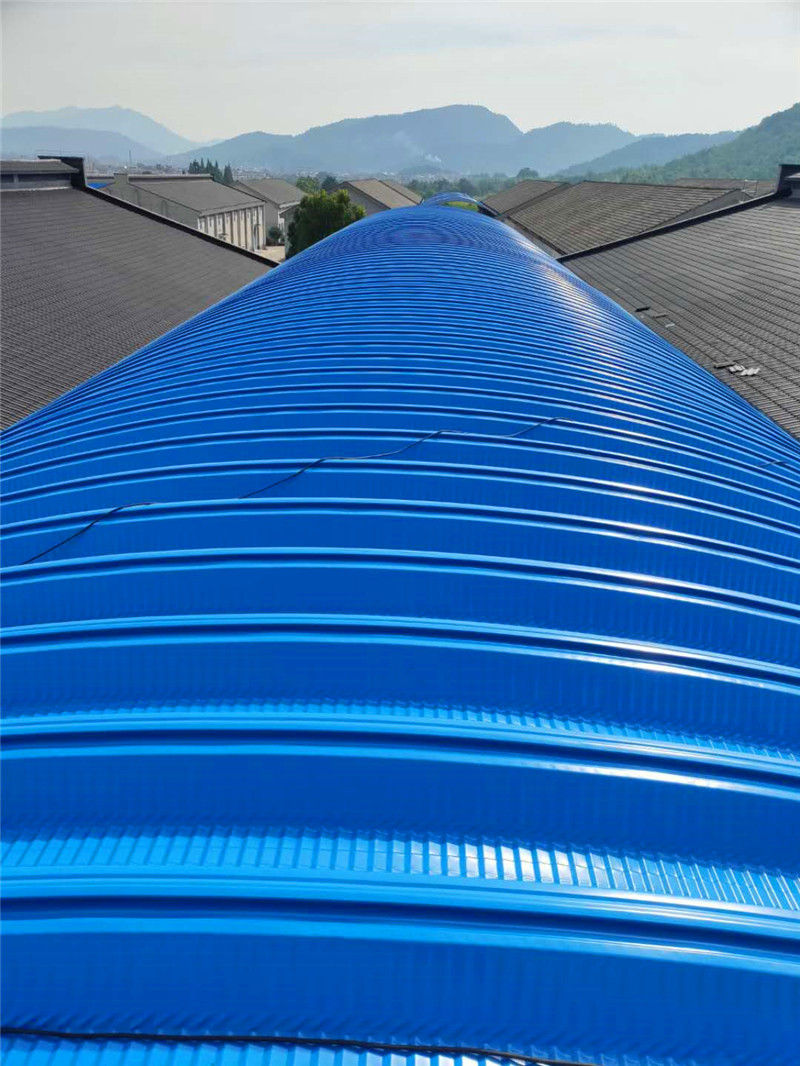

浙江金华东阳粮库 12 米拱形屋面罩棚

拱形波纹钢屋盖在浙江粮食储备库中的应用案例众多。江苏杰达钢结构工程有限公司于 2020 年 7 月在浙江金华东阳县完成的粮库拱形屋面罩棚工程，采用成熟可靠的设计方案，为粮食仓储提供了专业的防护覆盖。

工程基本信息

• 施工地点：浙江金华东阳县
• 施工时间：2020 年 7 月
• 工程类型：粮库拱形屋顶仓间罩棚
• 屋顶跨度：12 米
• 工程数量：2 栋拱形屋顶

屋面材料与规格

本工程采用高质量的屋面覆盖材料：

• 材料来源：上海宝钢
• 型号：TS280GD-Z 彩涂卷
• 板材厚度：0.8 毫米
• 防腐等级：200-280 MPa 高强度钢级

支撑结构与固定方案

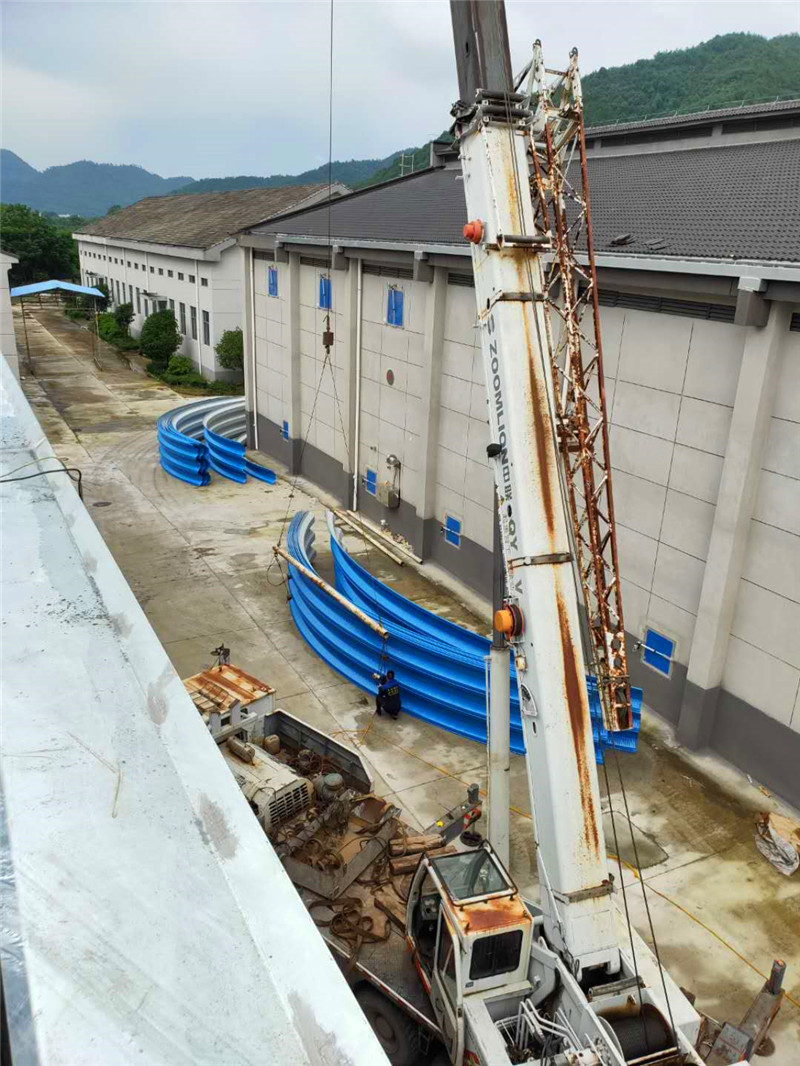

为了确保拱形屋顶的安全安装，采用了镀锌天沟落脚方案：

• 2 栋拱形屋顶均采用镀锌天沟固定在原有粮库圈梁上
• 瓦片的拱脚落在天沟内侧
• 通过 M6.3 钻尾钉锚固，确保连接牢固

天沟落脚设计的优点

• 防水可靠：拱脚落在天沟内侧，天沟承担雨水汇集功能，防水性能有保证
• 利用现有结构：无需新增基础，充分利用原有粮库的圈梁结构
• 安装快捷：天沟提供了标准的固定面，便于快速定位和锚固
• 维护便利：天沟内的积水可通过排水口集中排出，不会形成屋顶与支撑结构交界处的死角

钻尾钉固定工艺

M6.3 钻尾钉是拱形屋顶固定的标准选择：

• 规格：M6.3（外径 6.3 毫米）
• 材质：通常为镀锌或不锈钢，具有防腐能力
• 间距：根据风压等级和跨度，间距通常为 400~600 毫米
• 钻孔：通过自钻螺钉的螺纹，快速钻穿屋面，无需预先打孔

常见问题

为什么 12 米跨度选择 0.8 毫米厚的彩涂卷？

0.8 毫米是 12 米跨度粮库罩棚的标准厚度规格。这个厚度在满足强度和刚度要求的同时，将材料成本控制在合理范围内。同时，0.8 毫米厚度的钢板经过大量市场验证，耐久性可靠。

镀锌天沟与屋顶的接合处如何防水？

天沟本身是一个U形或梯形的水路，屋顶两侧的拱脚都落在天沟内侧。这种设计使得侧面的雨水能够直接流入天沟，然后通过排水口排出。关键是确保拱脚与天沟内侧接触面的紧密性，这通常通过垫片或密封材料来实现。

M6.3 钻尾钉的固定间距如何确定？

间距的确定需要考虑风压等级、屋面厚度、拱形高度等多个因素。通常情况下，设计人员会根据当地的风压标准和屋顶的跨度，计算出所需的钉子数量，然后均匀分布。一般来说，中等跨度的拱形屋顶间距在 500 毫米左右较为常见。

2 栋屋顶为什么分别施工而不是一起搭建？

两栋屋顶分别施工有几个优势：第一，可以独立控制每栋的施工进度；第二，如果中间有停工或变更，不会影响另一栋的进展；第三，从场地管理角度，分阶段施工也更容易控制施工人员和机械的作业空间。

小结

江苏杰达钢结构工程有限公司在浙江金华东阳粮库项目中，采用成熟的天沟落脚和钻尾钉固定工艺，为客户提供了安全耐久的拱形屋顶方案。从材料选择、结构设计到施工细节，每一环节都体现了杰达钢构的专业水准。如您的粮库或其他建筑需要拱形屋顶改造或新建，欢迎联系杰达钢构咨询。
