四川16米跨拱形屋面车库施工方案设计

四川拱形屋面车库项目采用无梁拱形彩钢瓦屋顶结构，是中小型车库建筑的常见形式。该项目跨度为16.2米，长度为63.5米，共分为8栋车库单元。屋面采用拱形波纹钢板，内部喷涂50mm厚聚氨酯保温层。该项目的特色在于采用迷彩色涂料，同时外墙采用混凝土和彩钢板结合的形式，营造出独特的视觉效果。

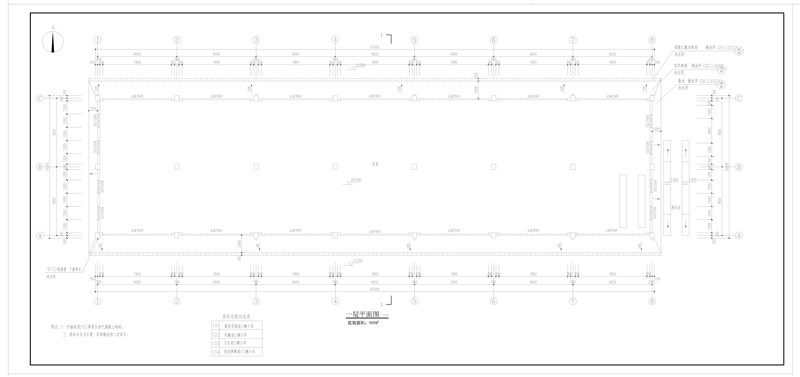

工程基本参数

• 建筑用途：车库
• 屋顶形式：拱形波纹钢屋顶
• 单跨跨度：16.2米
• 单栋长度：63.5米
• 栋数配置：共8栋
• 总建筑面积：约8000平方米
• 混凝土柱高：4.5米
• 拱形屋顶拱高：3.6米
• 板材规格：宝钢914mm彩涂卷
• 屋面颜色：迷彩色
• 保温配置：内喷50mm聚氨酯发泡保温层

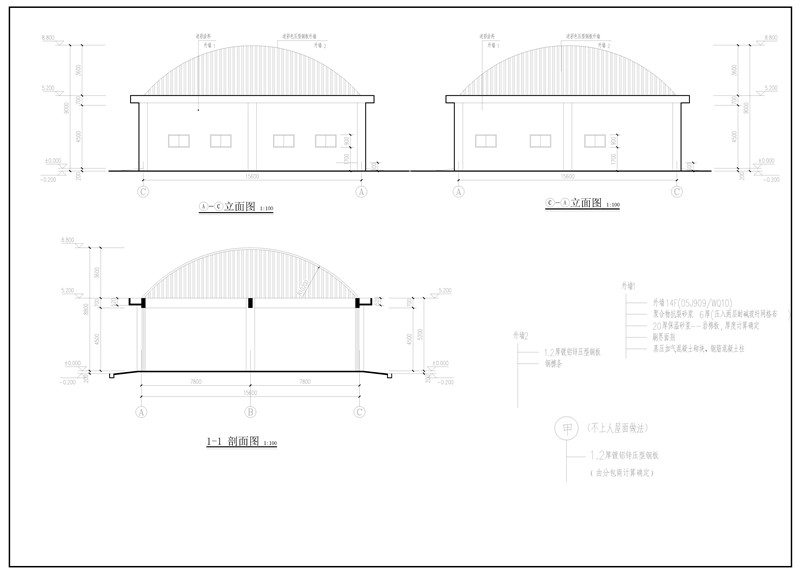

屋面与结构设计

无梁拱形屋顶特点

• 结构形式：无梁拱形结构，直接在柱上安装
• 空间优势：无中间柱梁约束，空间开敞利用率高
• 施工优势：拱形结构自身强度足够，施工速度快
• 经济性：减少钢材用量，降低整体造价
• 跨度适用：16.2米跨度正好适合无梁拱形的应用

保温系统配置

• 屋面保温：内喷聚氨酯发泡保温层50mm
• 保温性能：聚氨酯导热系数低，保温效果好
• 发泡特性：现场喷涂发泡，与屋面完全吻合
• 防火等级：选择符合防火规范的阻燃发泡层
• 防潮性能：聚氨酯闭孔结构，防水防潮

外墙构造设计

• 下部混凝土：墙体底面砌400mm高砖墙
• 上部彩钢板：其余外墙采用彩钢板
• 色彩协调：外墙颜色采用迷彩涂料，与屋面统一
• 内墙装修：采用塑料扣板，内填充苯板100mm保温
• 保温效果：双层保温确保车库内温度舒适度

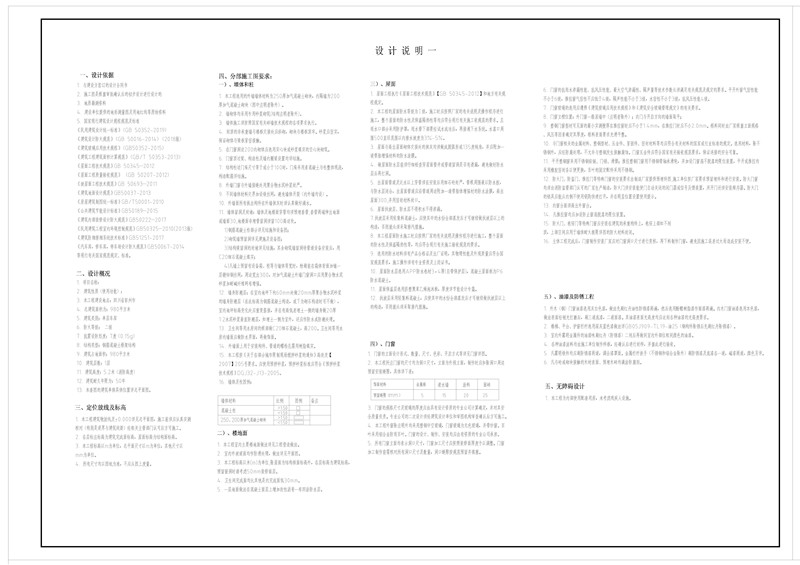

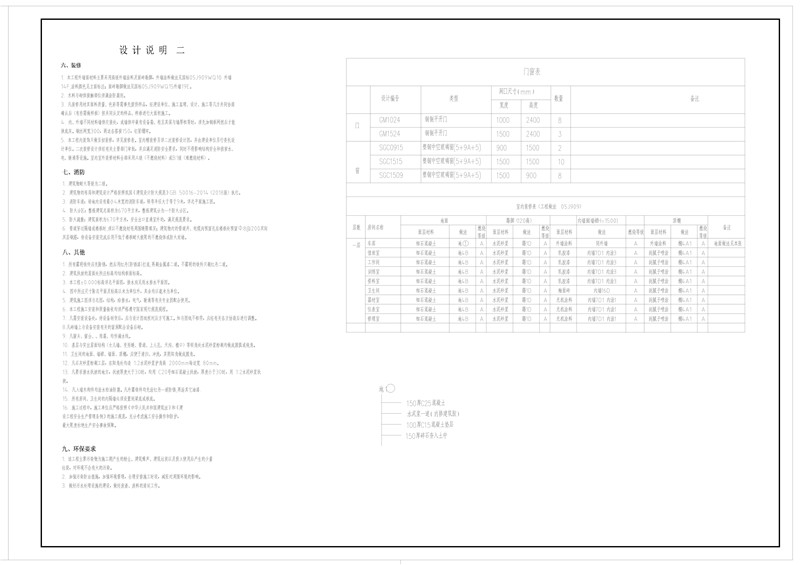

屋面工程设计要求

防水等级与系统

• 防水等级：Ⅰ级（重要建筑物）
• 防水设防：采用多道防水系统
• 施工规范：按《屋面工程技术规范》GB50345-2012执行
• 质量检测：严格按厂家说明和操作程序施工
• 防水材料：经检验合格的正规产品

雨水处理与防护

• 水落口防护：采用防护罩装置
• 管道试水：下部接通下水系统前需试水成功
• 排水坡度：水落口周围500mm直径范围内排水坡度3%-5%
• 管道施工：出屋面管道用细石混凝土封严
• 管根密封：周围嵌以防水胶，与防水层闭合

屋面与墙体交接处理

• 抹灰形式：屋面与高出屋面砌体交接处的抹灰需做成圆弧形或135度钝角
• 防水附加：应附加一道带胎体增强材料的防水涂膜
• 出管处理：出屋面管道周边附加带胎体增强材的防水涂膜，高出屋面300mm
• 密封口：用密封材料封口确保密实

防水层施工要点

• 穿孔检查：防水层施工前仔细检查穿屋面管井或管道留洞
• 避免返工：防止做好防水层后再打洞
• 防水涂膜：屋面找坡层、防水层不得积水不得渗漏
• 排汽措施：找坡层采用轻集料混凝土，需充分蒸发后继续施工
• 材料选择：APP防水卷材3+4厚，混凝土屋面板为P6防水混凝土
• 保温层：选用挤塑聚苯乙烯泡沫板，厚度详节能设计专篇

常见问题解答

为什么选择迷彩色涂料而不是普通颜色？

迷彩色涂料在视觉上营造出独特的美观效果，同时具有良好的反光性能，可以在一定程度上降低车库内温度。对于一些特殊用途或追求美观的车库项目，迷彩色已成为流行选择。

无梁拱形屋顶与传统梁式屋顶相比有哪些优势？

无梁拱形屋顶不需要在建筑内部设置支撑梁，整个空间更加开敞，停车和操作更加灵活。从承载能力来看，拱形结构自身的刚度足够，同时施工速度更快，综合造价更低。

50mm聚氨酯保温层对车库温度控制的作用是什么？

50mm厚聚氨酯保温层导热系数仅约0.025W/m·K，配合外墙100mm苯板保温和400mm砖墙，形成三层保温体系。这样的配置可以有效隔离车库内外温度差，保持车库内环境的相对稳定。

小结

四川拱形屋面车库项目展现了江苏杰达钢结构工程有限公司在车库建筑设计中的创新能力。无梁拱形屋顶结构、迷彩色涂料、多层保温系统的组合应用，为该项目创造了既经济又美观、既实用又舒适的建筑空间。如果您在四川或周边地区需要设计和施工类似的拱形屋顶车库工程，杰达钢构可为您提供专业的设计方案和施工服务。
