南京财经大学风雨网球场拱形屋顶施工案例

南京财经大学（栖霞区校区）风雨网球场拱形屋顶工程，由江苏杰达钢结构工程有限公司于2017年8月完成施工。采用两连跨拱形结构设计，跨度18米、拱高3.6米，下部钢结构由无缝钢管钢柱（8米高）、H钢横梁（300×200×8×12）、镀锌钢丝绳支撑系统组成，上部采用1.0mm厚镀锌彩涂拱形屋面板。

项目背景与设计要求

改造背景与功能需求

南京财经大学风雨网球场是校园体育设施升级改造工程。项目需在既有建筑环境中增设拱形遮阳屋顶，为网球比赛和训练提供全天候的风雨防护，同时确保室内光线充足、视线开阔，满足竞技体育场馆的使用要求。

下部支撑钢结构体系

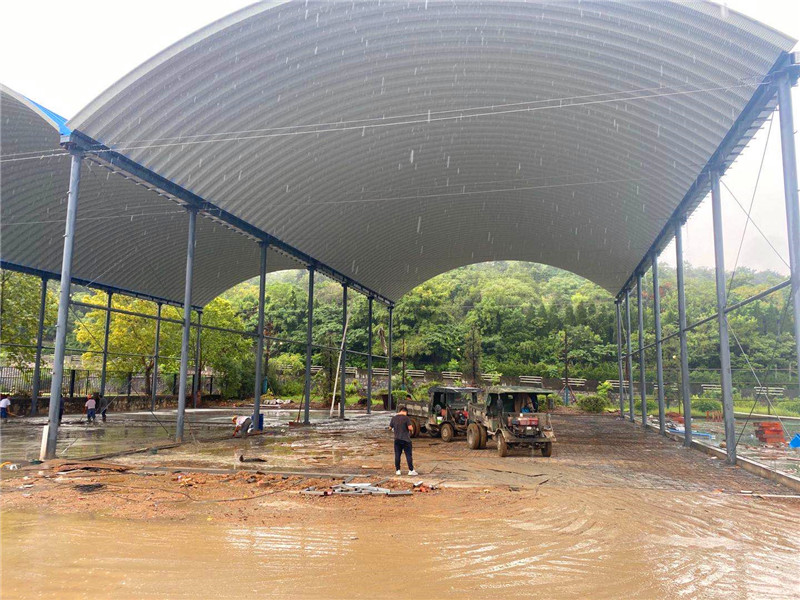

钢柱与主梁配置

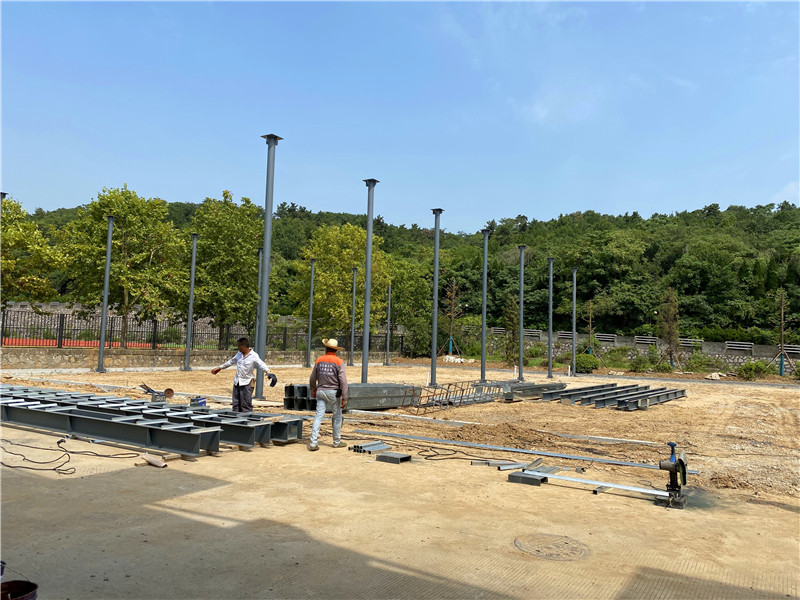

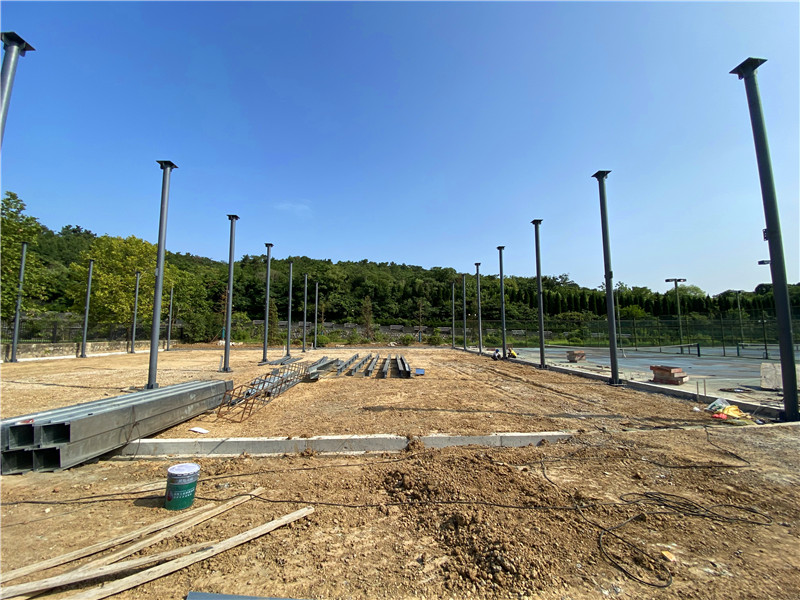

• 钢柱：无缝钢管制，高度约8米，承载上部拱形屋顶与风荷载
• 钢横梁：规格300×200×8×12，安装于钢柱顶端
• 密布加筋板：在横梁上方均匀分布，增强支撑刚度与屋盖贴合度
• 镀锌钢丝绳：M12规格，用于横向拉结，减少拱形屋顶的向外张力

现场施工工艺

钢结构构件采用工厂预制、现场拼装的方式进行安装。所有H钢拼接工作在现场严格按照设计图纸进行，由专业施工人员进行质量管理与监督，确保每个焊接节点符合规范要求。

拱形屋面结构

屋面板规格与性能

• 板材材质：镀锌彩涂钢板（双涂层工艺）
• 板材厚度：1.0mm
• 拱形结构：两连跨设计，跨度18米，拱高3.6米
• 防水性能：拱形设计确保快速排水，防止积水
• 美观效果：白色涂层与蓝色网球场面相呼应，整体协调美观

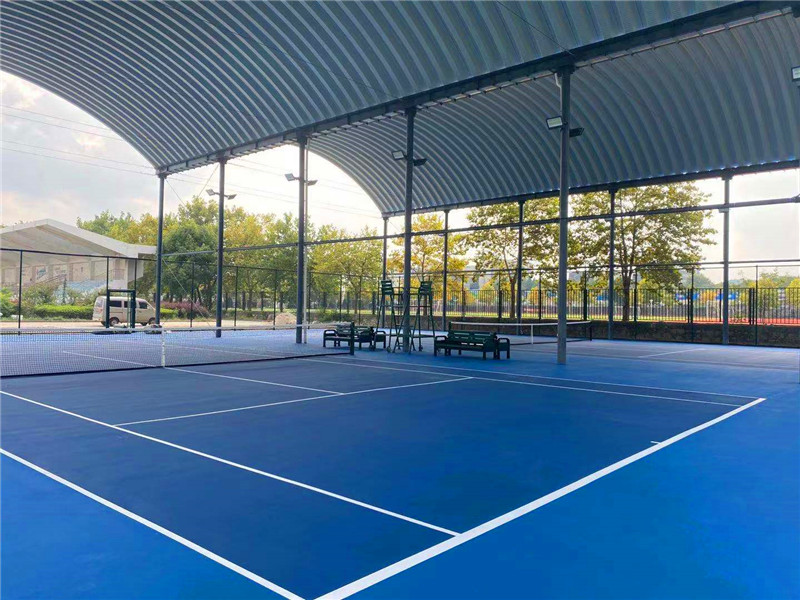

拱形与网球场的视觉协调

屋顶拱形设计使其向下弯曲，形成低矮优雅的线条，与蓝色网球场面相互衬托，白色涂层与蓝色地面形成对比，创造出专业运动场馆的视觉效果。施工完成后，网球场内积水完全排出，工作人员可在屋顶下方正常进行各项活动。

施工过程与质量控制

项目由江苏杰达钢结构工程有限公司负责设计与施工，项目经理胡达洋（湖南）带领专业施工团队。所有构件采用工厂制作、质量检验后进场，现场安装过程中严格控制精度与焊接质量，确保整体结构的安全性与耐久性。

常见问题

拱形屋顶如何确保网球场的采光需求？

拱形波纹钢板结构相对较轻，安装高度适中，既提供了良好的遮阳与防雨效果，又不会过度遮挡自然光线。网球场内仍能获得充足的光线进行日常训练与比赛。

镀锌钢丝绳在结构中的作用是什么？

M12规格的镀锌钢丝绳作为横向拉结构件，连接钢柱顶部两侧，防止拱形屋面向外扩张，减轻钢柱的剪力与弯矩，提高整体结构的稳定性与安全性。同时，钢丝绳的镀锌处理确保其耐腐蚀性，适应长期的室外环境。

18米跨度的拱形屋面如何应对降雨？

拱形波纹钢板的波纹结构与拱形曲线相结合，形成优良的排水通道。降雨能沿拱形表面快速流向两端，通过安装在钢梁两侧的镀锌天沟进行有序排放，有效防止积水与漏水。

小结

南京财经大学风雨网球场拱形屋顶工程是江苏杰达钢结构工程为高校体育设施现代化改造的成功案例。通过采用两连跨18米拱形结构、无缝钢管钢柱8米高、H钢横梁300×200×8×12规格、M12镀锌钢丝绳支撑系统、1.0mm厚镀锌彩涂屋面板等标准化设计，完美融合了功能性与美观性，为江苏及周边地区的体育场馆、工业厂房等类似工程提供了可靠的参考方案。如需类似的无梁拱形屋顶工程施工，欢迎联系江苏杰达钢结构工程有限公司。
