宿迁泗洪粮库拱形屋顶罩棚工程案例

宿迁泗洪县粮库拱形屋顶仓间罩棚工程，由江苏杰达钢结构工程有限公司承建，施工队长吴仕宽组织完成，施工时间为2020年11月。工程为粮库机械罩棚，建筑面积1000平方米，拱形屋顶跨度16米，特殊之处在于一侧搭建在既有粮库屋顶上，另一侧搭建在新建钢结构支撑上，采用M12镀锌钢丝绳间隔支撑，整个吊装仅需1天完成。

特殊施工环境与设计方案

粮库改造的挑战

• 原粮库屋顶未预留预埋件，增加了连接难度
• 粮库内部空地充足，可新建独立支撑结构
• 罩棚需跨越既有建筑与空地，采用混合支撑方式
• 檐口高度较高，不设山墙，需用钢丝绳提供侧向稳定

混合支撑解决方案

该工程的独特之处在于支撑方式的混合设计：屋顶一侧直接搭建在原粮库屋面上（通过地脚螺栓或其他固定件），而另一侧搭建在新建的独立钢结构框架上。这种设计充分利用了既有建筑，减少了新增结构，既节省成本又提高了施工灵活性。

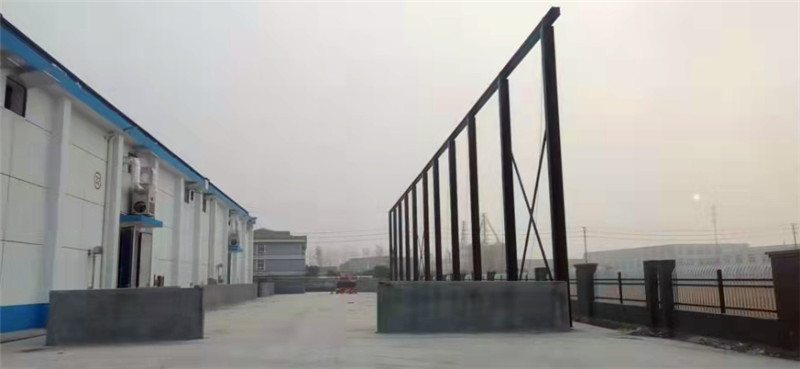

钢结构支撑框架体系

立柱与梁体配置

• 钢结构立柱数量：11根
• 立柱排列：沿粮库一侧均匀分布
• 梁体配置：顶部为H钢横梁，连接所有立柱
• 柱间支持：部分立柱之间设置斜支撑或横向支撑，增强框架刚度
• 注：施工中钢柱仍会产生小幅度晃动，需要配合钢丝绳张紧控制

钢丝绳支撑与稳定性设计

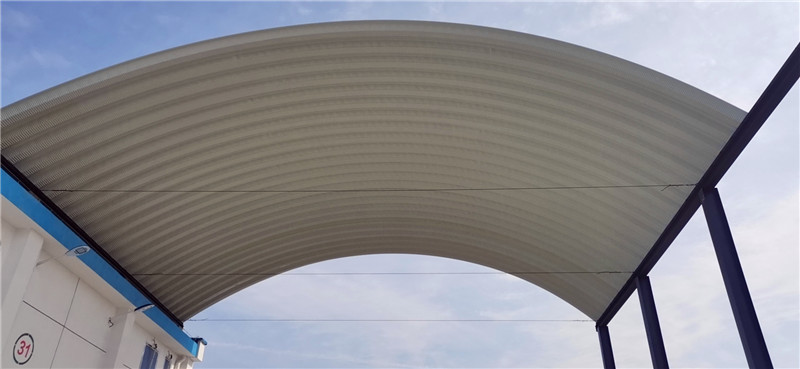

间隔支撑方案

由于屋顶无山墙、檐口高度较高，拱形屋面容易在风荷载作用下向外扩张。为了解决这个问题，工程采用了M12镀锌钢丝绳，每间隔6米在屋顶下方拉一道钢丝绳，形成间隔式的横向支撑系统。这种做法既能有效限制拱顶的向外张力，又不影响室内的视线与使用空间。

吊装与张紧协同

在吊装屋顶过程中，施工团队一边进行屋顶板材吊装，一边逐步张紧钢丝绳，确保拱形结构始终处于受力均匀、稳定可靠的状态。这种同步施工工艺对施工人员的协调能力提出了较高要求，但能有效保证施工安全与最终结构的完整性。

屋面板组装与安装工艺

现场组装流程

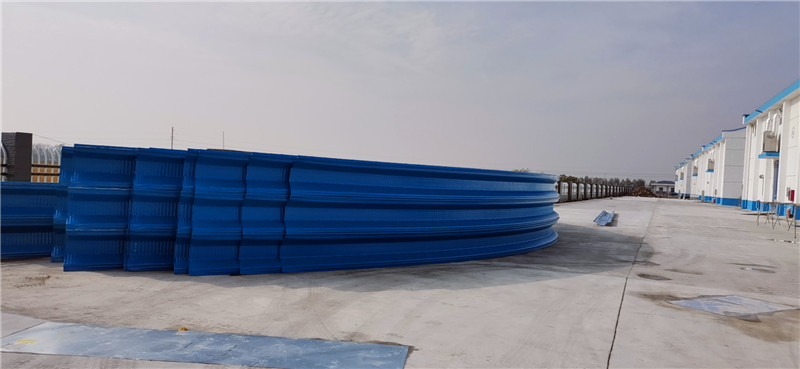

拱形屋顶的瓦片（波纹板单元）在现场进行组装与压型。所有板材按照预定的拱形曲线进行手工或机械压制，形成标准的波纹与拱形。完成组装后，这些板材被有序堆放在施工场地中，整理待命，为次日的吊装做好准备。

快速吊装的高效性

经过充分的现场组装和准备，1000平方米的拱形屋顶建筑仅需1天时间即可完成吊装。这充分体现了拱形波纹钢屋盖相比传统屋面结构的施工效率优势。快速完成屋顶吊装意味着更短的工期、更低的天气风险、更少的临时支撑成本。

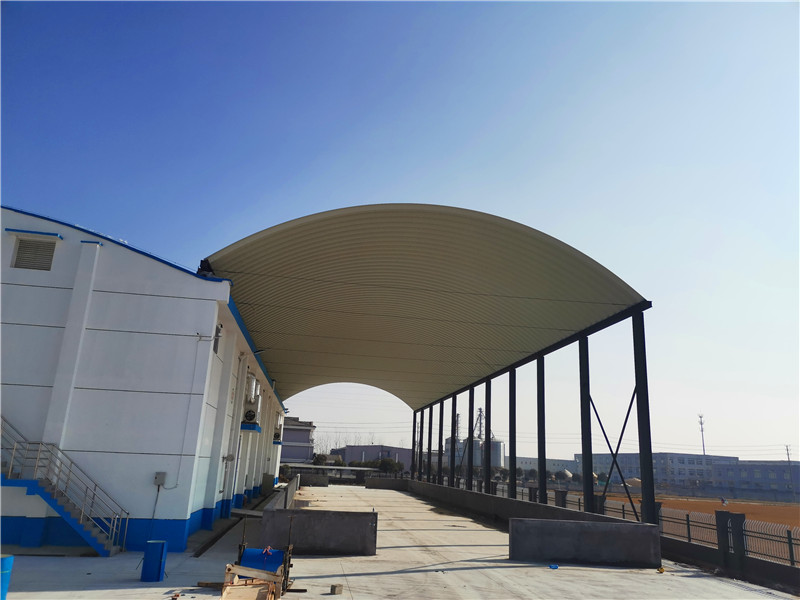

竣工效果与使用价值

完工后的拱形屋顶为粮库的机械设备提供了理想的遮阳防雨环境。粮库内的各类农业机械、装卸设备、运输车辆等可在屋顶下方长期停放，避免阳光暴晒与雨水腐蚀，大幅延长设备的使用寿命。同时，宽敞的内部空间确保了粮食的装卸作业可在任何天气条件下正常进行。

常见问题

在既有建筑上加装拱形屋顶需要注意什么？

需要先对既有屋顶的承载能力进行评估，确保其能支撑新增拱形屋顶的重量与风雪荷载。如承载不足，则需增强既有结构或改为侧搭建钢结构方案（如本工程）。同时要检查防水、排水是否完善，避免新屋顶的水流对既有建筑造成侵害。

M12钢丝绳如何定期检查与维护？

建议每半年进行一次检查，观察钢丝绳是否有断丝、弯曲、生锈等现象。如发现镀锌层脱落或锈蚀，应及时补漆或更换。定期调节钢丝绳的张力，确保其始终处于设计要求的预应力状态，通常需在春秋季进行微调。

1000平方米的拱形屋顶为什么能1天吊装完成？

这得益于几个因素的配合：第一，屋顶板材在工厂或现场已预制组装完毕，吊装时直接吊运整体或大单元；第二，钢结构支撑框架已提前完成，可直接安装屋顶；第三，施工队伍经验丰富，吊装流程清晰高效；第四，天气条件良好。在这些条件下，大面积屋顶的吊装时间确实可以压缩到1天以内。

小结

宿迁泗洪粮库拱形屋顶罩棚工程是江苏杰达钢结构工程在既有建筑改造领域的成功范例。通过采用混合支撑方案（既有屋顶+新建钢结构）、M12镀锌钢丝绳间隔支撑、16米跨度拱形结构、现场组装快速吊装等技术手段，在不改造原粮库结构的前提下，为其增加了1000平方米的机械设备罩棚空间。该工程充分展示了拱形波纹钢屋盖的快速施工、灵活适应、经济高效等优势，为宿迁及周边地区的粮库、工业厂房等类似项目的改造升级提供了可靠的技术方案与施工参考。
