安徽临泉粮食储备库双层拱形屋面工程

双层拱形屋顶结构通过在两层波纹钢板之间填充保温材料，有效提高了建筑的隔热性能，特别适用于对温度、湿度有严格要求的粮食储备库。相比单层屋面，双层结构提供了更好的温湿度控制和防水防腐性能。

工程基本概况

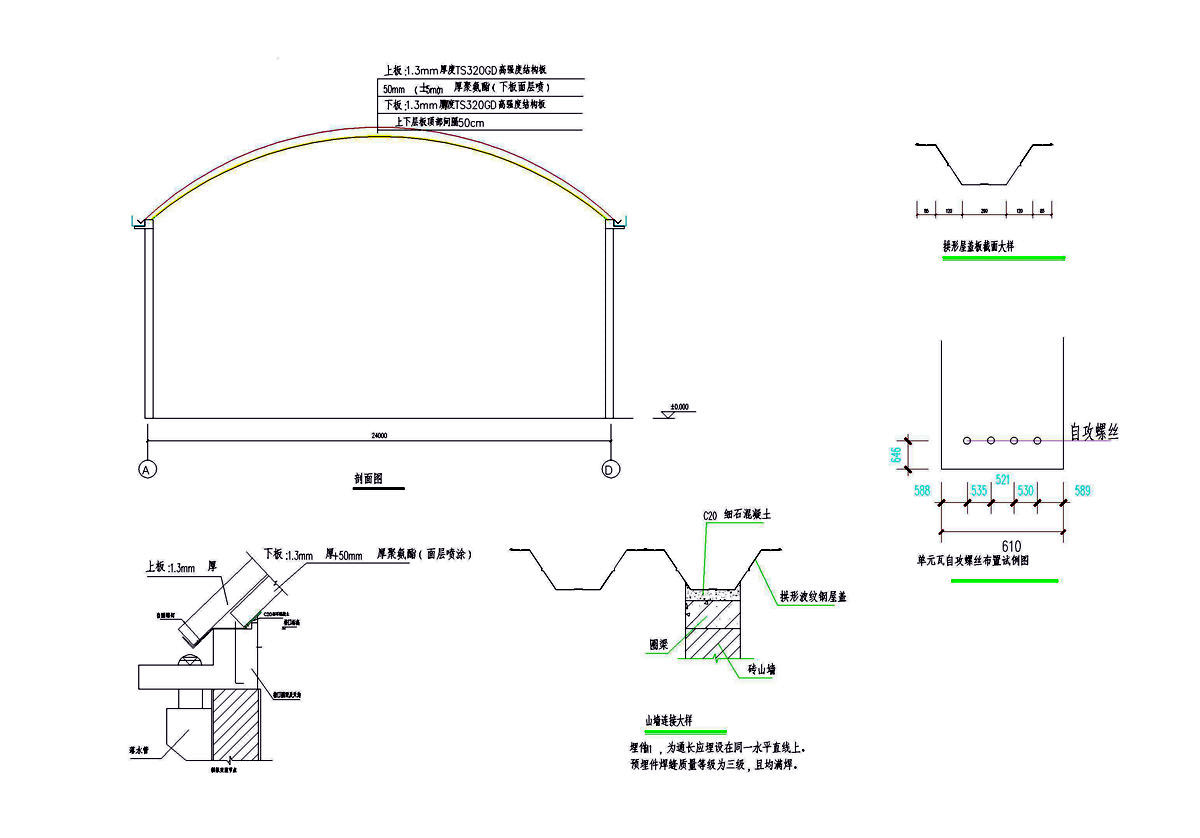

本项目为安徽省临泉县某粮食储备库的屋盖改造工程，采用创新的双层拱形屋顶设计。项目施工图纸简洁明快，仅包含两页，但包含了该工程所需的全部关键信息：剖面设计、节点详图、材料规格、施工工艺等。该项目充分展示了双层拱形屋面在粮食储存建筑中的应用优势。

主体设计参数

• 屋面形式：双层拱形屋顶（上下两层）
• 跨度：24 米
• 上层板材型号：TS0320GD，厚度 1.3 毫米
• 下层板材型号：TS320GD，厚度 1.3 毫米
• 中间保温层：聚氨酯发泡 50 毫米
• 层间距离：50 厘米
• 预埋件：钢制，采用满焊工艺

双层屋面构造体系

分层施工工艺

• 第一阶段：安装下层拱形屋面板，采用 TS320GD 材料，厚度 1.3 毫米
• 第二阶段：在下层屋面板上喷涂聚氨酯发泡层，厚度 50 毫米
• 第三阶段：安装上层拱形屋面板，采用 TS0320GD 材料，厚度 1.3 毫米
• 优势：分层施工便于质量控制，保证保温效果

保温隔热性能

• 上下层之间距离：50 厘米
• 保温材料：硬质聚氨酯发泡，导热系数 λ = 0.024 W/(m·K)
• 保温效果：有效阻断室内外温度传递
• 防潮性能：聚氨酯具有低吸水率，保证保温层长期性能稳定

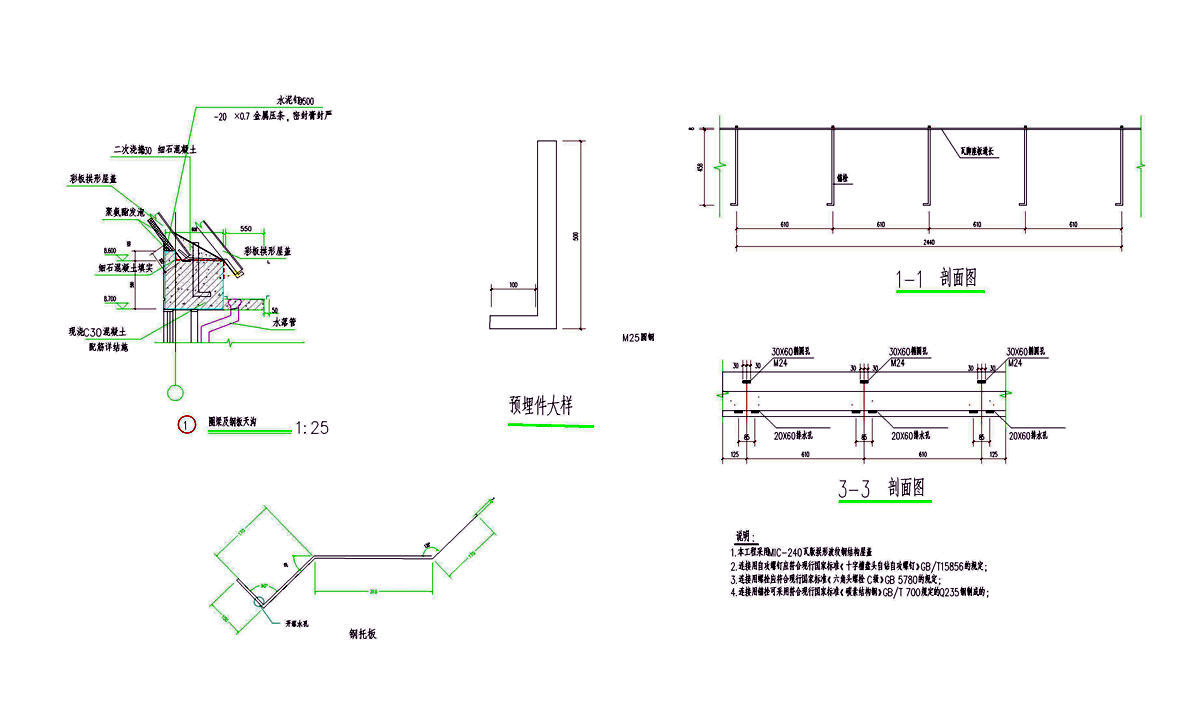

预埋件与节点设计

预埋件布置

• 预埋件材料：钢制，采用螺纹钢锻造
• 布置方式：设在同一水平直线上，采用满焊工艺连接
• 固定方式：在焊接好的预埋件上安装自攻螺丝，然后安装拱形屋顶
• 间距要求：根据屋面跨度和荷载确定，通常为 60-80 厘米

拱脚节点处理

• 圈梁形式：钢板天沟与混凝土圈梁组合
• 防水处理：拱脚处填充防水胶泥，进行 SBS 防水层铺设
• 钢托板规格：6 毫米厚，采用国标钢材，无负公差
• 自攻螺丝：采用镀锌钢制，具有防腐效果

板材规格与材料标准

波纹钢板型号

• 屋面板采用 MIC-240 型波纹瓦片
• 上层板材：TS0320GD，1.3 毫米厚度，高强度结构彩钢板
• 下层板材：TS320GD，1.3 毫米厚度，高强度结构彩钢板
• 材料标准：符合国家建筑钢板规范

连接材料规范

• 自攻螺丝：应满足相应的国家标准，镀锌防腐
• 钢托板：必须为国标钢材，厚度 6 毫米，无负公差
• 防水胶泥：采用中性硅酮胶或聚硫胶
• 防水卷材：SBS 防水卷材，厚度 3 毫米以上

粮食储备库的特殊要求

温湿度控制

• 双层保温结构有效稳定室内温度，减少外界气候影响
• 聚氨酯发泡层的低吸水率保证了防潮性能
• 有组织排水设计防止室内积水
• 通风设计：在适当位置设置通风口，便于调控库内湿度

防腐与耐久性

• 双层彩钢板均采用镀锌防腐处理
• 所有铁制件（预埋件、钢托板、自攻螺丝）均采用镀锌防腐
• 防水层铺设确保长期防水效果
• 设计使用年限：30 年以上

施工工艺要点

分层施工控制

• 下层屋面板安装完成后，应进行 24 小时静置，检查防水效果
• 聚氨酯喷涂应在合适的温湿度条件下进行，确保发泡质量
• 上层屋面板安装前，应检查下层保温层的完整性

质量控制

• 预埋件焊接应采用满焊工艺，焊缝饱满、均匀
• 自攻螺丝安装间距应符合设计要求，通常为 30 厘米
• 防水层施工应严格按规范进行，不得有漏涂、缺陷

常见问题解答

双层屋面与单层屋面相比有什么优势？

双层屋面具有多方面优势：温湿度控制更精准，聚氨酯保温层可维持较稳定的室内环境；防水防腐性能更强，双层覆盖提供了两重防水保护；隔热隔音性能更好，对粮食的长期储存更有利。对于粮食储备库等对环境控制有严格要求的建筑，双层结构是理想选择。

50 毫米的聚氨酯保温层是否足够？

50 毫米的聚氨酯发泡保温层（导热系数 0.024 W/(m·K)）能提供 R=2.1 m²·K/W 的热阻值，对于安徽地区的气候条件而言，足以维持粮食储备库对温度的基本要求。若需要更高的隔热性能，可增加保温层厚度至 75 毫米或 100 毫米。

为什么上下两层的板材不同（TS0320GD 与 TS320GD）？

上下层的板材型号和强度等级根据具体的荷载要求进行设计。上层承受直接的雨水、风雪等外部荷载，下层主要承受上层的传导荷载。通过区分设计，既能满足不同位置的强度要求，又能优化工程成本。

与同类项目的对比

公司之前在贵州龙里施工的粮油储备库项目，同样采用了双层拱形屋顶结构。该项目已成功验收并投入使用，充分验证了双层拱形屋面在粮食储存建筑中的可靠性和耐久性。

小结

江苏杰达钢结构工程有限公司在安徽临泉粮食储备库项目中，成功应用了创新的双层拱形屋顶结构设计。项目通过科学的分层施工工艺、优质的材料选择、精细的节点设计和严格的质量控制，实现了温湿度稳定、防水防腐耐久、高效节能的屋面系统。双层拱形屋面结合聚氨酯保温层，为粮食等对环境要求严格的物资储存提供了理想的建筑解决方案。相比传统混凝土屋面或单层屋面，双层拱形结构在施工速度、隔热效果、防水性能等方面具有显著优势。如有类似的粮食储备库、仓储建筑等项目需求，欢迎咨询我们的专业团队。
