拱形波纹钢屋盖剪力图与验算结论解析

拱形波纹钢屋盖的设计验算过程需要考虑多种内力情况，其中剪力是评估结构抗剪强度的重要指标。结合下翼缘应力和验算结论，能够全面评估设计方案的合理性和安全性。本文以24米跨拱形波纹钢屋盖为例，介绍剪力图、应力分析和设计验算结论。

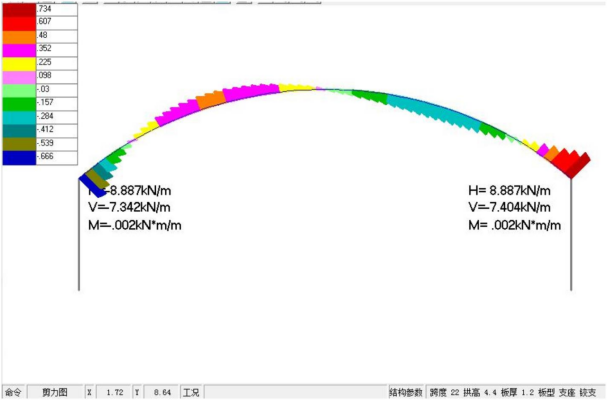

剪力图的工程意义

剪力的定义与作用

剪力是垂直于梁（或拱）的横向内力，表示在任意截面处的相邻部分之间的相互作用力。对于拱形屋盖，剪力的分布规律是：

• 支座处（拱脚）：剪力最大
• 中跨处（拱顶）：剪力最小，通常接近零
• 分布形态：从两端向中跨逐渐递减

剪力与板厚的关系

剪力决定了板材抵抗横向切割的能力。对于波纹钢屋盖，波纹的高度和形状能够有效提升抗剪性能，因此相比实心板材，波纹板能以更小的厚度实现相同的抗剪强度。24米跨的拱形屋盖通常采用1.0-1.2mm厚度，在剪力方面无需增加厚度。

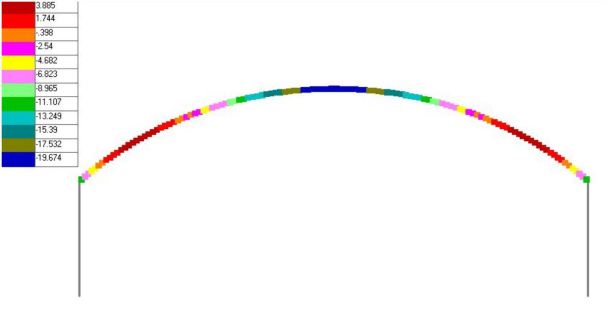

下翼缘应力分析

波纹钢屋盖的截面包括上翼缘和下翼缘，它们分别承受弯矩产生的压力和拉力。下翼缘应力是评估拉伸强度的关键指标。

下翼缘应力的特点

• 支座处：应力最大，因为此处弯矩最大
• 中跨处：应力最小，对应弯矩的分布
• 应力类型：主要为拉应力，需要材料的拉伸强度来承受
• 分布形态：与弯矩图的分布形态相似

应力与材料强度的关系

波纹钢屋盖的材料通常为Q235或Q275钢，其屈服强度为235MPa或275MPa。设计过程中，需要确保最大应力不超过允许应力（通常为屈服强度的70%-75%）。下翼缘应力的计算结果直接决定了是否需要增加板厚或改变设计参数。

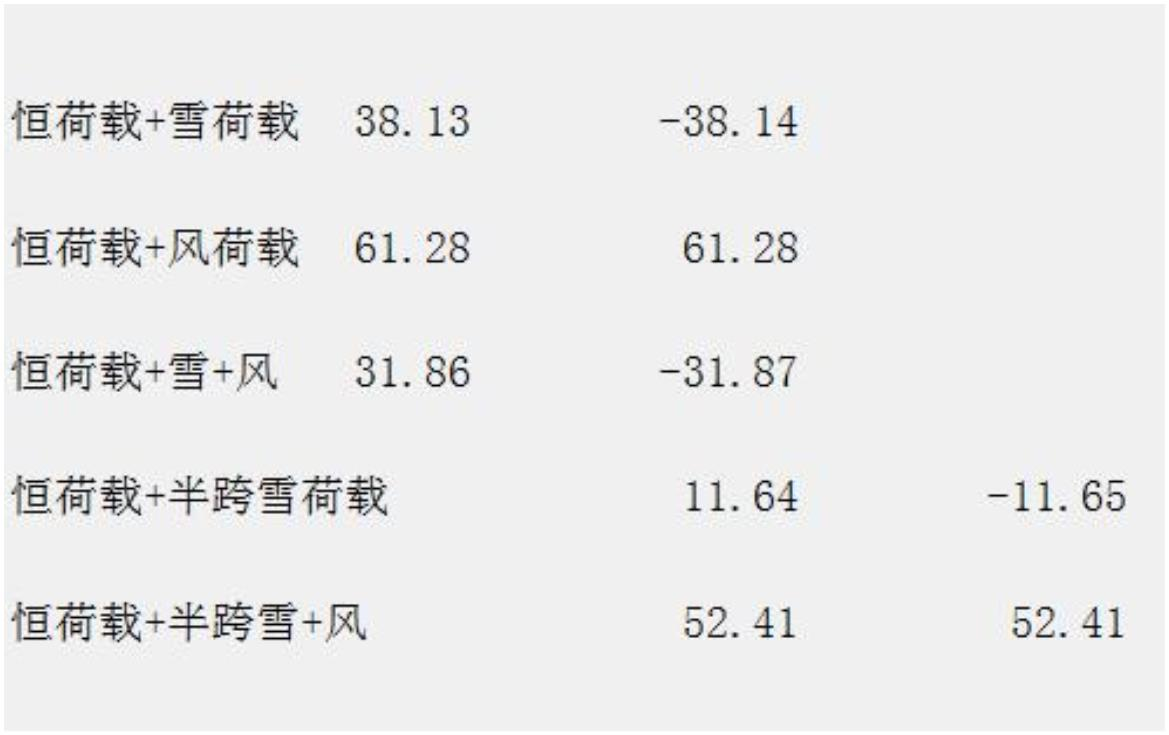

设计验算结论

验算结论的含义

验算结论通常包括以下内容：

• 应力比：实际最大应力与允许应力的比值
• 挠度检查：最大挠度与跨度的比值是否满足要求
• 稳定性检查：是否满足局部稳定和整体稳定要求
• 连接设计：支座和连接部位是否需要加强

典型验算结论的解读

以24米跨拱形屋盖为例，一个典型的验算结论应该包括：

• 应力比在0.60-0.75范围内，说明设计具有合理的安全余度
• 最大挠度与跨度比值不超过1/250，满足舒适度要求
• 所有关键截面都通过了强度检验，不需要增加板厚
• 支座处设计验证通过，基础荷载合理

设计验算的完整过程

第一步：建立计算模型

根据建筑实际情况，建立拱形屋盖的力学模型，包括几何参数、材料参数和边界条件。

第二步：荷载分析

计算屋面的各种荷载，包括自重、雪荷、风荷、活荷等，并按照规范要求组合成不同的工况。

第三步：内力计算

通过有限元分析或传统力学方法，计算每个截面的弯矩、剪力和轴力，绘制内力图表。

第四步：应力计算与验证

计算各关键截面的最大应力，与材料允许应力进行比较，判断强度是否满足要求。

第五步：变形与稳定性检验

验证最大挠度是否在允许范围内，检查结构是否存在失稳风险。

第六步：出具验算结论

综合各项验证结果，出具详细的设计验算报告，并对设计方案进行评价和建议。

常见问题

应力比0.70是什么含义？设计是否安全？

应力比0.70表示实际应力为允许应力的70%，即材料还有30%的承载能力未被利用。这说明设计是安全的，具有合理的安全余度。在工程实践中，应力比控制在0.65-0.80为合理范围，既保证安全，也不会过度设计浪费材料。

下翼缘应力与上翼缘应力有什么区别？

由于弯矩的作用，上翼缘受压力，下翼缘受拉力。两者的应力大小相等，但方向相反。在材料选择上，如果屈服强度在拉压方向相同（如Q235等），则两者的检验标准相同。但如果考虑疲劳或局部稳定性，可能需要分别检验。

如何通过改变设计参数来降低应力？

降低应力的主要方法包括：增加板厚，提升截面刚度；增加拱高，减小弯矩；调整跨度，改变荷载分布；改用高强度钢材（如Q275、Q345），提升材料强度。设计人员需要综合考虑成本和性能，选择优良方案。

验算结论"设计合理"与"设计合格"有什么区别？

"设计合格"表示结构满足安全要求，满足规范标准。"设计合理"则进一步要求结构经济高效，无不必要的材料浪费。一个好的设计应该既满足规范要求，也体现了合理的经济性。

小结

通过剪力图、下翼缘应力分析和设计验算结论，能够全面评估拱形波纹钢屋盖的结构安全性和经济合理性。设计验算不仅是确保工程安全的必要手段，更是优化设计方案、实现经济价值的重要工具。江苏杰达钢结构工程有限公司的设计团队拥有多年的设计计算经验，能够为各类拱形屋盖项目进行严格的结构验算和性能评估。从初步方案到最终深化设计，我们都能提供专业的技术支持和完整的设计文件。如您有关于拱形屋盖设计验算方面的疑问，欢迎咨询我们的专业技术人员。
