浙江衢州钢构厂拱形屋顶施工图

拱形屋顶厂家 2023-03-04 14:22:32 图纸图集 1818 ℃ 0 评论

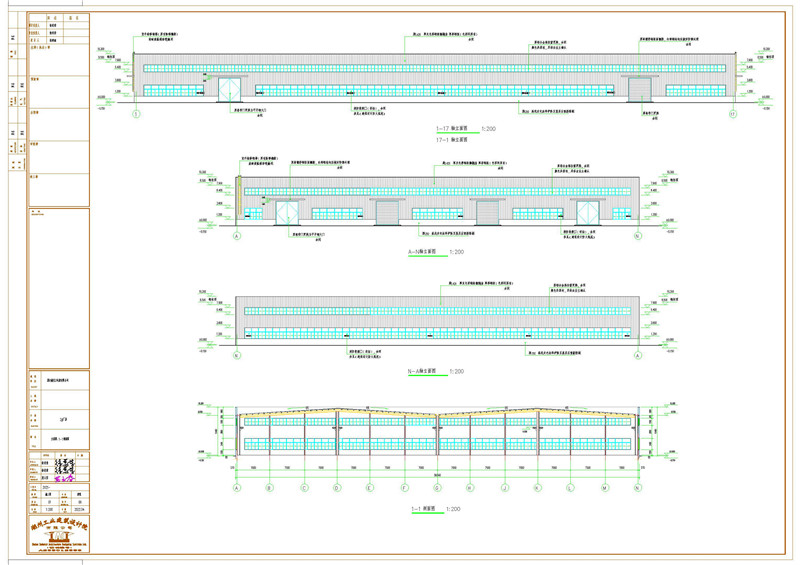

下图是浙江衢州市某钢构公司生产车间使用拱形屋顶结构的施工图纸，今天由杰达技术员胡子豪给大家介绍一下本图纸。

从本图纸中可以看出，该厂房的下部结构为钢结构，墙面为普通的墙面瓦，每一边的长度为为129米，每边共分为4个门，每间隔25米就有一道门通往车间。

由于该钢结构公司它的施工工期比较紧张，所以采取了我们的拱形屋顶结构，咱们杰达拱形屋顶结构使用起来非常便利，施工速度非常快。

本次施工的钢构厂房长宽度为24米，长度为129米，它的面积大约为2000多平方米，我们仅仅7天就完成了整个屋顶的施工。

业主同样为钢结构施工企业，但却看到了我们的拱形屋顶建筑之后，觉得非常的满意，觉得屋顶内空间很开拓，觉得造型也很美观。

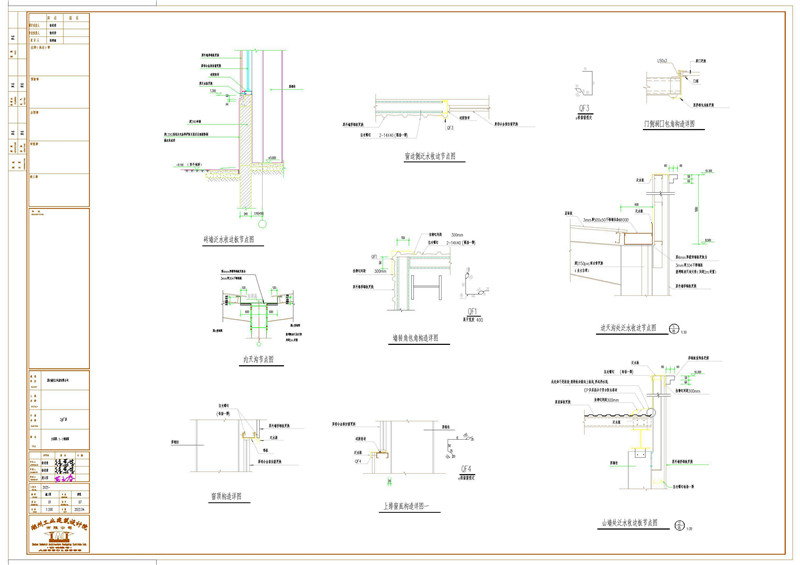

下面我们再看下本份屋顶图纸中关于设计的要求

下部结构墙体要求如下

1.参见原始图纸,本工程标高1.200以下外墙采用混凝土多孔砖,标高1.200以上外墙采用彩钢板。标号砌筑,并在-0.060处的墙体中做防潮层,防潮层做法为20mm厚1:2聚合物水泥防水砂浆。

2.凡墙体内水电穿管线,固定管线,插头,卫生器具,门窗框连接等,均由砌块供应商提供相应辅助砌块.

3.所有穿墙管道及施工洞待设备安装后均应将墙上的洞用C20细石混凝土填实建筑密封胶嵌缝后再做饰面层.空调风管所在墙面根据实际情况可后砌或补砌.

4.工程用砂浆应采用预拌砂浆

关于拱形屋顶门窗要求如下

1.外墙门窗采用普通铝合金玻璃窗,窗玻璃厚度为5mm;参图集《2010浙J7》铝合金门窗,80系列。外门窗应满足《铝合金建筑外窗应用技术规程》DB33/T1064-2021的规定。

2.立樘均位于墙的中心线内侧,其外皮与墙中心线齐平。幕墙窗立樘位置与外墙内侧粉刷面层齐平(图纸另有注明者除外)。

3.平开门立樘位置与开启侧墙体粉刷面层平,弹簧门立樘居墙中心,门窗的用料。

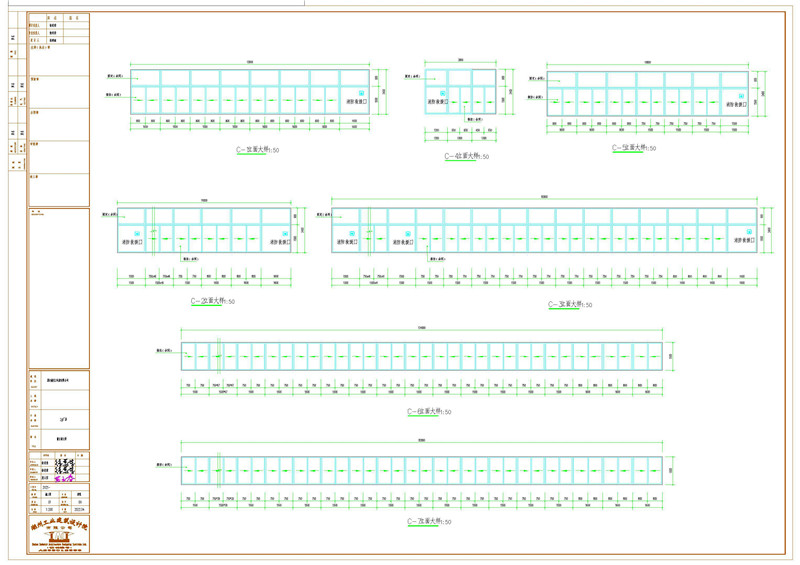

本次施工的钢构厂房不仅是一栋一共有7栋，下面是7栋拱形屋顶的长宽布置图，总共建筑面积为1万多平方米。

老板对拱形屋顶的施工要求是防水、防潮。

以下为八点要求：

(1)本工程屋面防水等级为二级,主要屋面采用不上人屋面,详细构造作法见"材料做法表"。

(2)凡有管道,井道穿屋面板,女儿墙处,管道安装完毕后随即用建筑密封胶作嵌缝处理,

再做防水材料.

(3)屋面找平层设分格缝,并嵌填密封材料,分格缝应留在板端缝处,纵横缝最大间距:水泥砂浆或细石混凝土找平层,不大于6m;沥表砂浆找平层,不大于4m.

(4)屋面找坡坡向雨水口,在雨水口坡度应加大成积水区.雨水口位置及坡向详见屋面平面图.

(5)高屋面雨水排至低屋面时,应在雨水管下方屋面嵌设一块细石混凝土滴水板保护.四周找平,纯水泥浆擦缝.

(6)基层与突出屋面结构的交接处和基层的转角处,找平层均应做成圆弧形;沥青防水卷材圆弧半径为100~150mm,高聚物改性沥青防水卷材为50mm,合成高分子防水卷材为20mm.

(7)屋面细砼保护层与女儿墙或山墙之间,应预留宽度为30mm的缝隙,缝内应填塞聚苯乙烯泡沫塑料,并应用密封材料嵌填.

(8)屋面防水工程均应按《屋面工程技术规范》规定和措施设防和施工。凡防水材料均应采用非焦油型;凡防水卷材宜采用冷粘贴工艺施工。防水施工时基层含水率不应大于9%,,且在雨、雪天及5级风以上天气不得施工。

以上就是关于浙江衢州钢构厂拱形屋顶施工图的详细内容，如果您也有需要做这种类似的拱形屋顶或者仓间罩棚的工程，请联系我们！
