四川成都储煤棚拱形屋顶连跨施工设计方案

连跨拱形屋顶是指在大型工业建筑中采用多孔跨度拱形构件连续覆盖的结构系统，适用于储煤、储粮等大跨距厂房。本文介绍四川成都某储煤棚项目的拱形屋顶连跨设计方案。

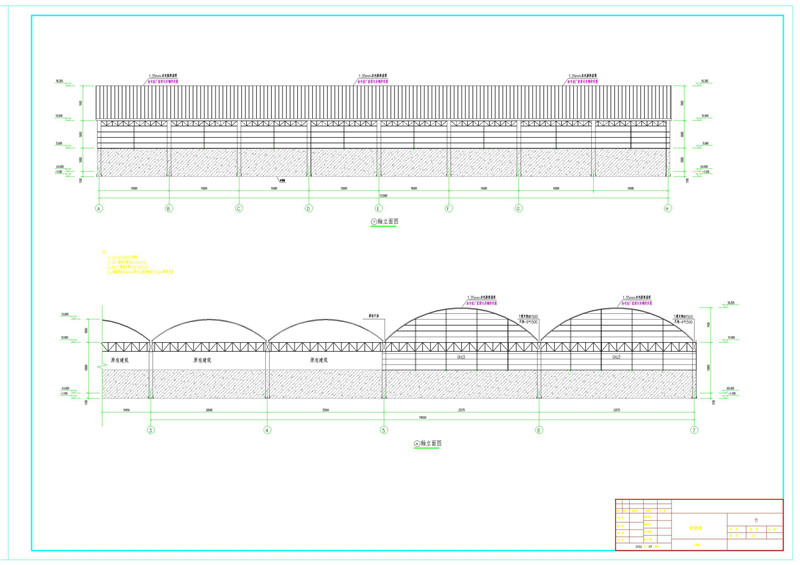

项目工程概况

该储煤棚为连跨设计，总长度127米，分别为10米、25米、25米、33米、33米五个跨度。项目总建筑面积为15846平方米，是一个大型储煤设施。

地理与气候条件适应

该项目地处夏热冬冷地区，需要对厂房内部采取保温措施，确保室内最低温度不低于10℃。在此气候环境下，采用Q235B/Q355B钢材作为主体结构材料，可以满足温度变化要求，同时保证结构的稳定性和耐久性。

屋顶结构与防水设计

由于该地区天气条件恶劣，容易出现暴雨天气，屋顶采用厚度1.35mm的灰色拱形波纹板。屋顶两侧均设置天沟排水系统，有效排泄雨水，防止水渍积存。

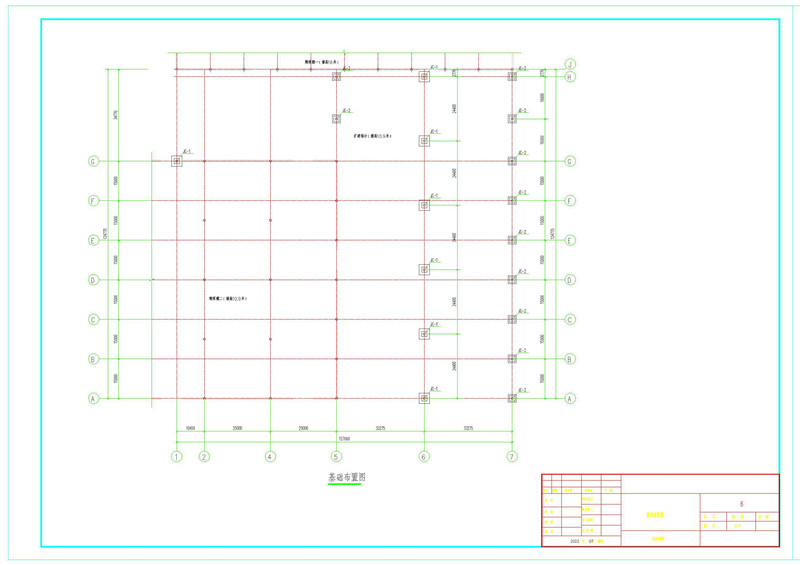

地基与基础处理

该工程采用三七灰土垫层法进行地基处理，具体工艺要点如下：

• 选用新鲜粘土，不宜使用块状粘土
• 土料不得含有松软杂质
• 土料应过筛，最大粒径不得大于15mm
• 灰土配比按照三七比例混合

山墙结构与整体稳固

项目的五个拱形屋顶跨度中，左边三个拱形屋顶不设置山墙。右边两个拱形屋顶的山墙采用钢架型焊接构造，整条钢架连续绑定五栋拱形屋顶，这种设计方法可以显著提高整体结构的刚度和抗风能力，确保拱形屋顶在各种气候条件下的稳定性。

施工特点与优势

拱形屋顶连跨结构具有以下特点：

• 大跨度覆盖：可连续跨越100米以上，减少中间支撑柱
• 采光效果：可在屋顶开设采光带，改善室内光线条件
• 通风性能：屋顶曲面设计便于空气流通，改善内部环境
• 施工周期：相比传统建筑，工期可缩短20%至30%
• 外形美观：拱形设计线条流畅，整体视觉效果佳

常见问题

Q：连跨拱形屋顶与单跨的区别是什么？

A：连跨指多个拱形跨度相邻而置，通过连续的钢架和系统固定实现整体性，比单跨结构更稳定，同时降低每个跨度所承受的风载，提高抗风能力。

Q：储煤棚为何需要严格的保温措施？

A：煤炭在不同温度下含水量会变化，温度过低会影响煤炭品质。因此需要保持室内最低温度不低于10℃，以确保储存质量。

Q：如何保证防水效果持久？

A：除了采用高质量的波纹板外，天沟设计和排水坡度至关重要。应定期检查天沟清洁度，及时清理积存的落叶和杂物。

小结

拱形屋顶连跨结构在大型储存建筑中应用广泛，四川成都这个项目充分展示了该结构形式的优势。江苏杰达钢结构工程有限公司专业从事拱形屋顶设计施工，具有丰富的连跨工程经验，能为各地储煤、储粮等工业建筑提供高效可靠的钢结构解决方案。
