北京拱形屋顶施工图纸案例与构造解析

拱形屋顶是一种采用拱形波纹钢板构成的轻型屋面结构，具有跨度大、造价低、施工快的特点。本文以北京某项目为例，展示拱形屋顶施工设计的关键构造细节。

拱形屋顶的基本构造要点

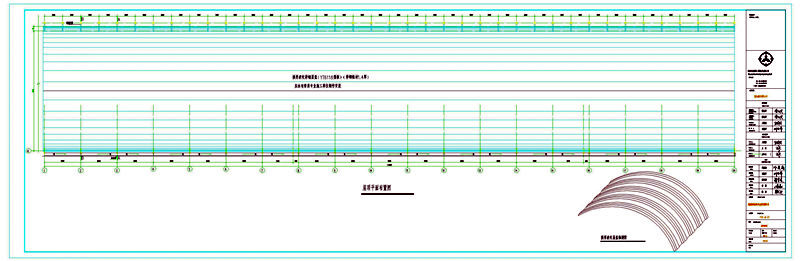

该项目拱形屋顶采用1.4mm厚的屋盖板材，屋顶厚度由当地天气条件、雪压及其他气象因素决定。厂房总体尺寸为长114米、宽20米，特殊宽度板材需提前预定。

屋面系统与防水处理

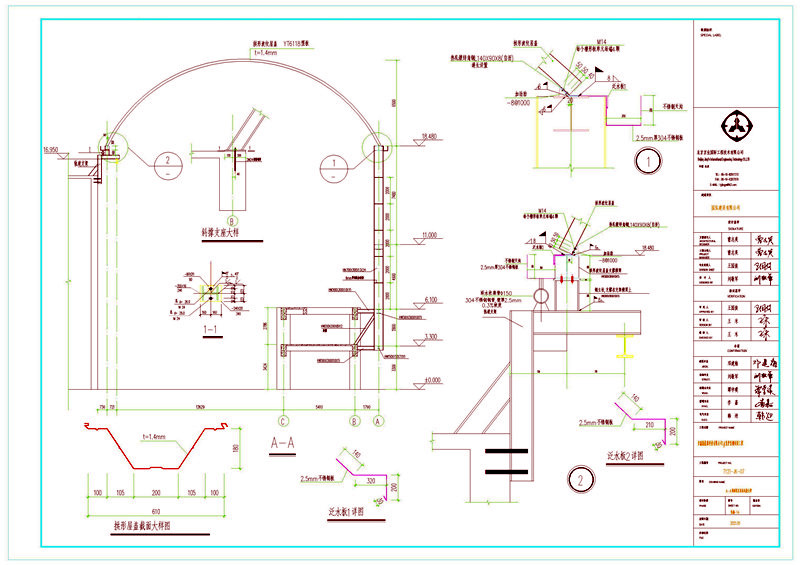

拱形屋顶采用钢托板与拱脚螺丝焊接连接，配置不锈钢天沟和雨水收集管，确保防水性能可靠。结构中包含角钢、钢立柱、泛水板等关键构件，多层防水设计提升了整体耐用性。

钢构件的材料与连接

屋面系统中的主要连接方式包括螺丝焊接、天沟焊接以及泛水板的安装。这些构造措施共同保证了拱形屋顶的整体强度和防水防渗效果。

常见问题解答

屋盖厚度如何确定？

屋盖厚度需根据当地的天气条件、雪压荷载及风压等因素科学计算。不同地区、不同应用场景所需厚度存在差异。江苏杰达钢结构提供专业的厚度计算服务，确保设计合理。

拱形屋顶防水性能如何保障？

通过配置不锈钢天沟、雨水收集管、泛水板等多层防水构造，并采用可靠的焊接和连接方式，能有效防止雨水渗漏，延长屋面使用寿命。

如何选择适合的板材规格？

应根据厂房实际跨度、当地气象条件和预算等因素综合考虑。特殊宽度板材需提前预定，建议与专业钢结构设计团队沟通确认。

小结

拱形屋顶凭借合理的结构设计和可靠的防水措施，已被广泛应用于工业厂房、仓库等各类建筑。江苏杰达钢结构专业从事拱形屋顶的设计、制造和安装，拥有多年的实际项目经验，为客户提供定制化的技术方案和优质的施工服务。
