广东东莞车库拱形屋面设计施工图详解

车库拱形屋面涉及基础处理、钢结构安装、防水防火等多个施工环节。本文详细解析广东东莞某车库拱形屋面项目的设计施工图纸，重点介绍其基础处理和安全验收要点。

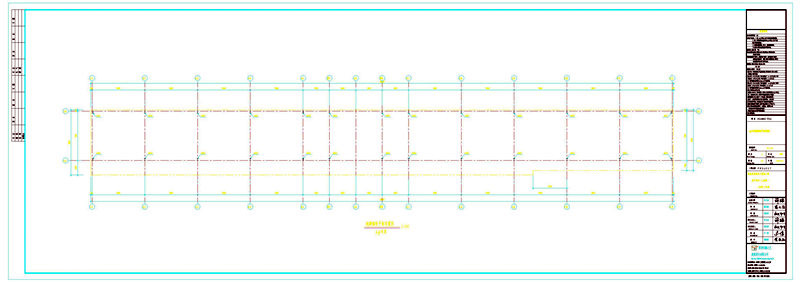

车库基础平面规划

该项目基础平面布置总体尺寸为88.4m×14.8m。场地内部填充部分需要进行土壤置换处理，置换完毕后需要通过专业检测验证其质量。

砂石垫层质量检验

砂石垫层的施工质量检验应由具有资质的单位负责，采用环刀法、贯入仪、静力触探、轻型动力触探或标准贯入试验等方法进行检测。

垫层检验规范包括：

• 对大基坑，每50~100m²应不少于1个检验点
• 对基槽，每10~20m应不少于1个检验点
• 每个独立柱基应至少进行1次检验
• 环刀法检验取样点应位于每层厚度的2/3深度处
• 贯入仪检验点的间距应小于4m

地脚锚栓与防火处理

锚栓布置

地脚锚栓的设置间距左侧为每8米打一个，右侧为每4米打一个，适应不同部分的受力需求。中间被围绕的一圈区域需涂刷防火材料以增强安全防护。

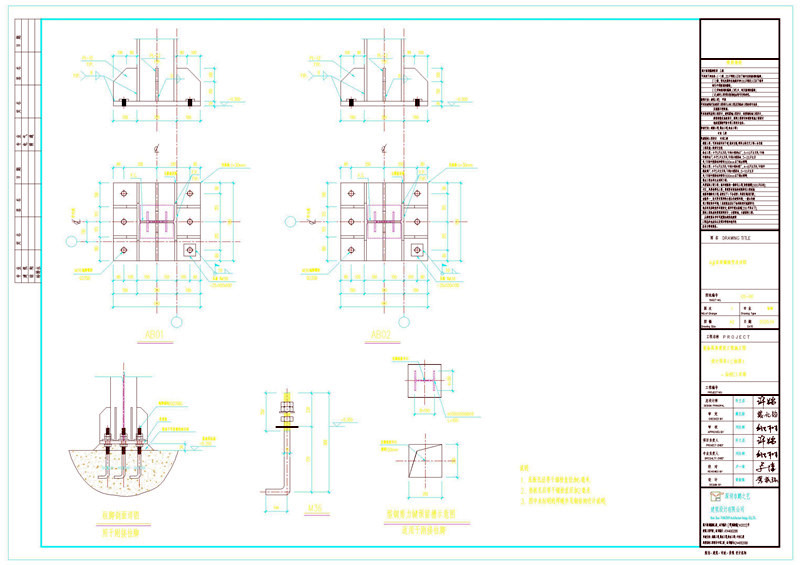

锚栓节点构造

锚栓节点采用6个地脚螺栓和6个压板配置，形成稳定的基础连接。这种设计确保了钢结构与混凝土基础的可靠连接。

工程验收规范与标准

项目竣工后的质量验收应按照以下规范进行：

• 建筑结构荷载规范（GB 50009-2012）
• 建筑抗震设计规范（2016年版，GB 50011-2010）
• 钢结构设计标准（GB 50017-2017）
• 冷弯薄壁型钢结构技术规范（GB 50018-2002）
• 门式刚架轻型房屋钢结构技术规范（GB 51022-2015）
• 钢结构高强度螺栓连接技术规程（JGJ82-2011）
• 钢结构工程施工质量验收规范（GB50205-2001）
• 涂覆涂料前钢材表面处理标准（GB/T 8923）

常见问题解答

为什么锚栓间距左右不同？

间距差异反映了不同区域的受力特性。左侧8米间距、右侧4米间距的设置，是根据结构内力分析和地基条件综合确定的，能确保均匀的荷载分散。

砂石垫层检验为什么需要分层进行？

分层检验能准确验证每层压实质量，防止表面达标但深层松散的现象。这是保证地基整体质量的必要措施。

防火涂料涂刷的范围如何确定？

防火涂料应根据设计要求和相关防火规范在指定区域（如中间被围绕区域）涂刷。建议由专业施工单位按照验收规范要求进行施工和检验。

小结

车库拱形屋面工程的成功实施需要在设计、基础处理、钢结构安装和防火防水等各环节严格把控质量。江苏杰达钢结构拥有完整的工程设计和施工能力，能按照各项规范要求为停车库建筑提供全过程的技术支持和质量保障。
