山东莱芜厂房拱形屋顶施工图纸详解

山东莱芜某公司的厂房拱形屋顶项目，采用砖混下部结构与拱形屋顶上部结构的混合设计，是传统建筑与现代钢结构的有机结合。江苏杰达钢结构工程有限公司技术团队为您介绍这一项目的特点与施工亮点。

项目基本参数

本工程位于山东莱芜，为某公司的厂房新建项目，采用砖混承重结构与拱形屋顶的组合方案。

• 建筑跨度：30米
• 建筑长度：45米
• 建筑面积：1350平方米
• 拱形屋顶拱高：6米
• 矢跨比（拱高/跨度）：0.2
• 屋面板材厚度：1.2mm
• 屋面板材厂家：上海宝钢
• 计划施工周期：约5天
• 下部结构：砖混砌筑

混合结构的优势

砖混与拱形屋顶的结合方案既保留了传统砖混结构的成熟经验与低成本优势，又引入了钢结构屋顶的快速施工与大跨度特性，是经济性与实用性的平衡。对于中国传统工业区的改造升级，这种方案特别具有吸引力。

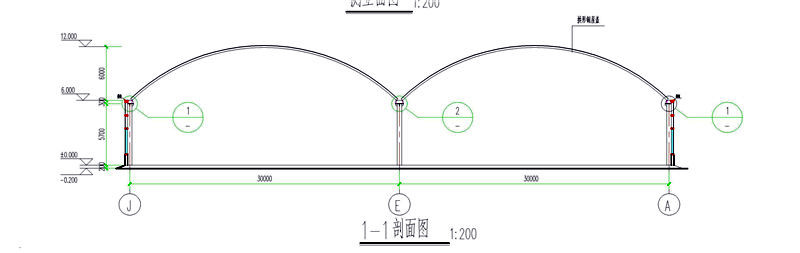

双跨拱形屋顶设计

该项目采用双跨拱形屋顶设计，两个跨度均为30米，从而形成宽敞的内部空间。从地面到拱顶的总高度为12米，这为各类生产活动提供了充足的活动空间与物料堆放空间。

支撑与连接体系

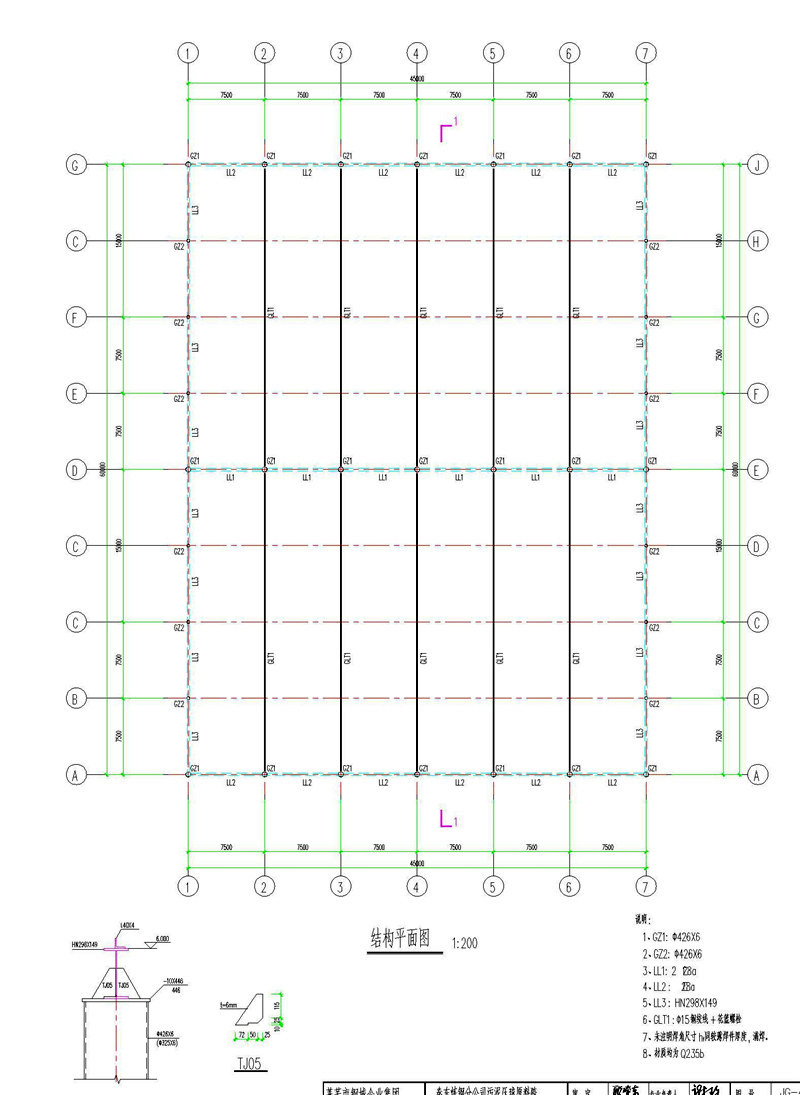

钢梁布置方案

该项目在长度方向采用等间距钢梁布置，每隔7.5米焊接一条钢梁，贯穿整个45米长的建筑。这些钢梁不仅承受屋顶荷载，还为砖混墙体提供均匀的支撑，确保整体结构的协调性与安全性。

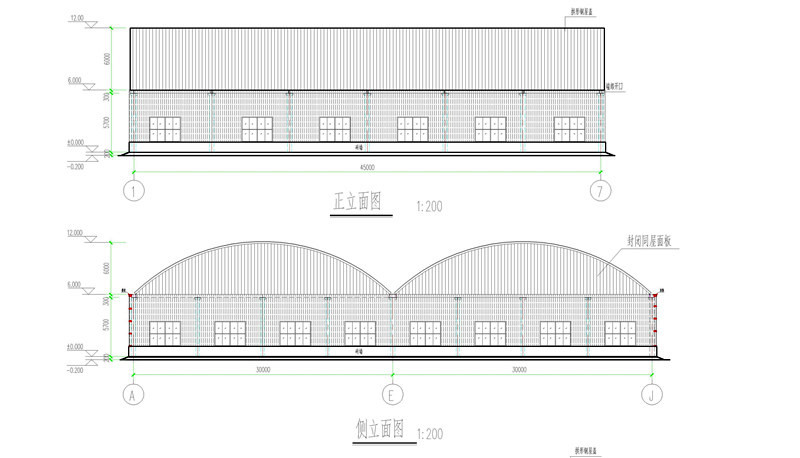

砌砖墙体与门窗设置

厂房墙体采用砌砖方式，这是传统工业建筑的常见做法。从设计图纸可见，建筑物的四周墙面设置了八个门窗，用于通风、采光与人员进出。墙体既承受自身重量，又为拱形屋顶的两端提供支撑。

砖混与钢结构的协调设计

荷载传递路径

• 屋面荷载：由拱形屋盖自身拱形结构分散承受
• 支撑传递：通过钢梁将屋面荷载传递到砖混墙体
• 墙体承载：砖混墙体将所有荷载传递到基础
• 基础稳固：地基基础为整个结构提供稳定支撑

材料的相容性

砖混材料与钢结构在接触面需要特别处理，以避免不同材料膨胀系数差异导致的裂缝。设计中采用了适当的过渡构造，确保长期使用中的结构稳定性。

施工优势分析

快速施工的原因

虽然砖混墙体的砌筑需要一定时间，但屋顶安装极其快速。1350平方米的建筑面积，屋面部分仅需5天即可完成安装，这是因为拱形屋顶是工厂预制产品，现场只需组装连接。

成本控制的体现

• 砖混墙体：使用本地材料，成本低廉
• 拱形屋顶：工厂制造，质量可控，价格透明
• 施工简单：无需复杂的脚手架与模板
• 人工成本：相对较低

常见问题解答

砖混墙体能否承受30米跨度屋顶的荷载？

可以的。砖混墙体经过合理设计（如适当增加墙厚或采用钢筋混凝土构造柱加强），完全能够承受30米跨度拱形屋顶的荷载。关键是进行充分的结构计算与验证。

砖混与钢结构的接合处易渗漏吗？

接合处确实需要特别关注防水处理。设计中采用防水涂料、泛水等多重防护，并在钢梁与墙体的接触面进行隔离处理，有效防止渗漏。

这种混合结构的使用年限如何？

砖混结构的使用年限通常为50年以上，拱形屋顶采用上海宝钢高质量板材，使用年限同样在20年以上。整体建筑的使用年限取决于最先出现问题的部分，但通过定期维护可显著延长。

小结

山东莱芜厂房项目展示了如何在保持传统砖混优势的同时，引入现代钢结构技术以提升建筑性能。江苏杰达钢结构工程有限公司在此类混合结构设计与施工中具有丰富经验，能为您提供经济、实用、可靠的建筑解决方案，让您的投资获得最大的回报。
