山东潍坊农贸市场拱形屋顶改建工程

山东潍坊农贸市场的拱形屋顶项目，采用变跨度的拱形屋顶设计，是商业建筑中的典型应用。通过15米和25米两种跨度的灵活组合，既满足了市场的空间需求，又实现了高效施工。江苏杰达钢结构工程有限公司为您介绍这一商业项目的设计特色。

项目基本参数

本工程位于山东潍坊，为农贸市场改建项目，采用钢柱下部结构与变跨度拱形屋顶上部结构的组合设计。

• 建筑跨度：15米和25米（变跨度）
• 建筑长度：116米
• 建筑面积：1740平方米
• 拱形屋顶拱高：4米
• 矢跨比（拱高/跨度）：0.2左右
• 屋面板材厚度：0.8mm
• 屋面板材厂家：上海宝钢
• 计划施工周期：约6天
• 下部结构：钢柱

变跨度设计的应用价值

农贸市场需要多样化的空间布局，变跨度拱形屋顶的设计完美满足了这一需求。通过15米和25米两种跨度的组合，既保证了较小跨度区域的紧凑与经济，又为大跨度区域提供了宽敞的活动空间。

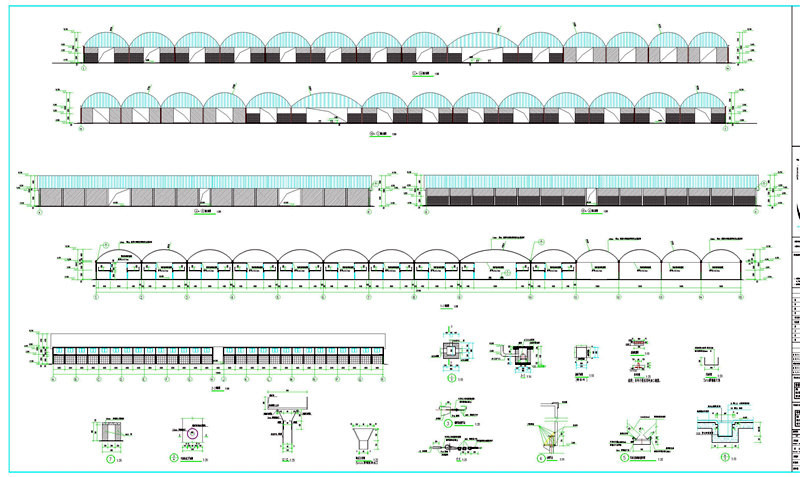

剖面设计

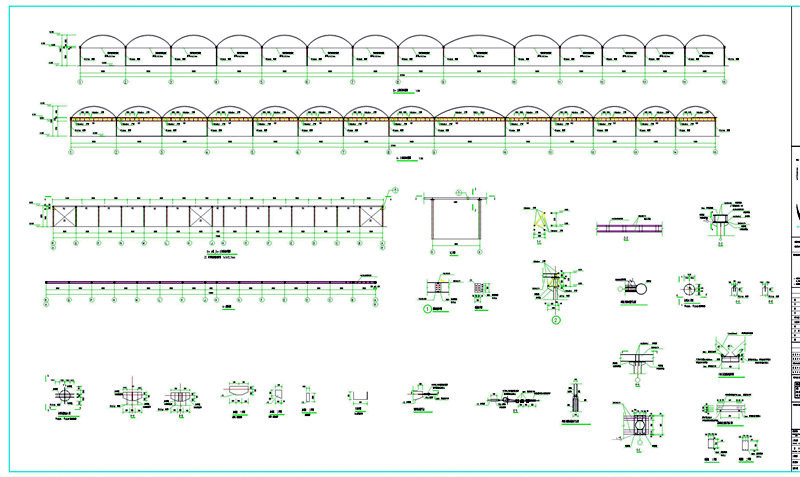

拱形屋顶的剖面图清晰显示了设计的复杂性与合理性。屋顶内部采用低松弛绞线道结构，屋面板采用610型彩色钢板拱形波纹金属屋面，兼具美观与功能。

屋面排水设计

排水沿屋面板的坡度进行，利用拱形的自然坡度实现有组织的排水，防止积水与漏水问题。这种设计既简洁又高效，大幅降低了维护成本。

专业厂家负责

屋面拱形板及山墙竖板由专业厂家制作安装，专业厂家同时提供拱形屋顶结构安全保证。这确保了产品质量与施工品质的双重保障。

屋面工程技术规范

防水等级

本工程的屋面防水等级为Ⅱ级，这对于农贸市场等商业建筑是合理的标准，能有效防止渗漏，保护内部商品与市场运营。

屋面排水系统

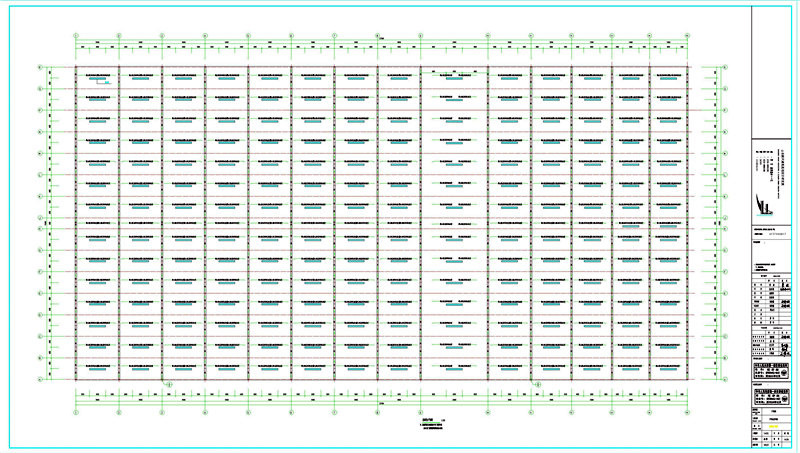

屋面排水采用有组织外排水方式，通过屋顶平面图中标注的多个排水点实现。外排水雨水管采用UPVC材料，直径标准为DN100，能处理一般地区的雨量。

• 排水管材质：UPVC
• 排水管直径：DN100（默认）
• 排水方式：有组织外排
• 排水口数量：根据屋面面积合理配置
• 排水沟：采用拱形屋面板自然坡度

屋面板的选择

采用610型彩色钢板拱形波纹金属屋面，既满足功能要求，又具有美观的外观。薄厚度0.8mm是轻量化设计的体现，能降低施工难度与成本。

商业应用的特点

空间灵活性

15米与25米两种跨度的搭配，为农贸市场的不同功能区域提供了灵活的空间选择：较小的15米跨度可用于百货区、水产区等；较大的25米跨度则适合为蔬菜、肉类等大件商品区域。

内部采光与通风

波纹金属屋面的反光特性与拱形结构的自然采光效应，为市场内部提供了良好的照度。山墙竖板的透孔设计进一步改善了通风条件，对于易腐烂商品的保鲜至关重要。

运营便利性

• 无柱大跨度：便于摊位布置与商品展示
• 快速安装：仅需6天，能快速投入使用
• 易于维护：屋面坡度自然排水，无积水隐患
• 低噪声：拱形结构能有效吸收和分散声波

常见问题解答

0.8mm厚的屋面板在农贸市场的性能如何？

0.8mm厚的波纹板经过波纹加强，在设计荷载范围内具有充足的强度。农贸市场内部无额外静荷载，主要承受风荷载与雪荷载，0.8mm板材完全可以应对。

UPVC排水管与金属屋面的配合如何？

UPVC管具有良好的耐腐蚀性，不易生锈，与金属屋面配合时需要做好过渡与隔离，防止不同材料的电化学腐蚀。专业安装能有效避免此类问题。

农贸市场的屋顶是否需要采光天窗？

根据商业设计规范，确实应该配置采光天窗以改善采光。拱形屋顶可通过在顶部开设条形天窗，既能增加自然采光，又不破坏结构整体性。

小结

山东潍坊农贸市场项目展示了拱形屋顶在商业建筑中的灵活应用。江苏杰达钢结构工程有限公司能为您提供针对不同商业用途的个性化拱形屋顶设计方案，从材料选择到防水排水，从采光通风到安装维护，提供全方位的专业服务，让您的商业项目既经济合理，又能满足市场的实际需求。
