山东枣庄煤棚安装拱形屋顶施工图

拱形屋顶厂家 2023-03-20 11:46:48 图纸图集 698 ℃ 0 评论

今天带大家了解一下山东枣庄煤棚安装拱形屋顶施工图纸,下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于山东省山东枣庄

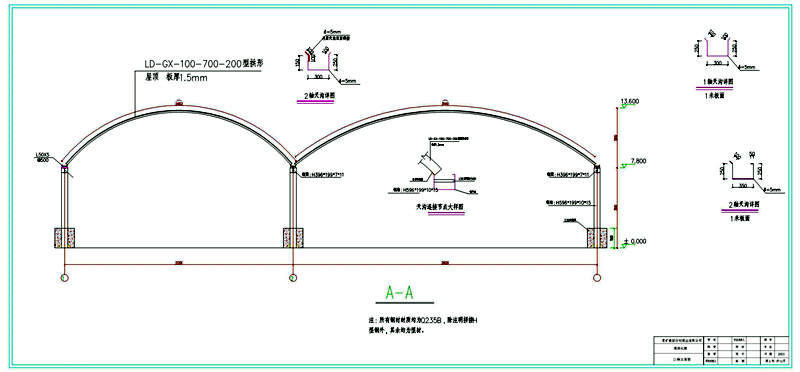

本份图纸下部结构是钢结构和混凝土,上部结构采用了拱形屋顶结构。

本次施工的建筑洗混封闭工厂,跨度是29.5米和22.2米,长度是56.7米,面积是:1600和1200平方米,我们杰达钢构施工人员大约需要9天即可完成施工。

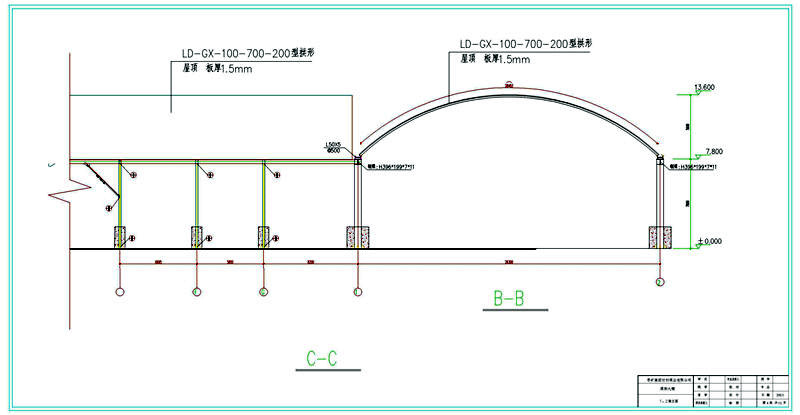

本次施工的跨度29.5米和22.2米,拱高为5.6米,矢跨比为0.2,使用的板材厚度为1.5mm,厂家为:上海宝钢。

材料为LD-GX-100-700-200型拱形屋顶板厚1.5mm,钢柱的高度7.8米。

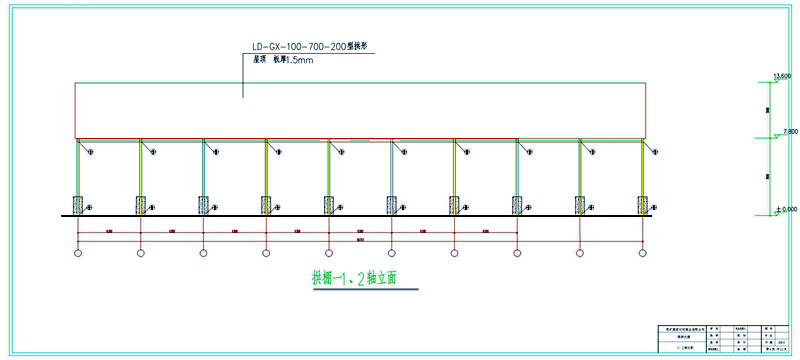

每隔6.3米打一根立柱,总共10根立柱。

下图是天沟连接大样图,用自攻螺丝连接拱形屋顶和钢天沟。

用硂浇筑钢柱达到稳定钢柱的作用,所有钢材材质均为Q235B,除注明拼接H型钢外,其余均为型材。

如果您有有需要安装拱形屋顶,请联系我们!
