拱形屋顶太阳能光伏支架钢结构承载方案

拱形屋顶结构与太阳能光伏系统相结合，形成既能提供遮荫又能发电的多功能建筑。拱形的受力特点（主要受压）可将竖向荷载转化为水平推力，充分利用混凝土和钢材的受压性能。本文介绍一个15.6米跨度的光伏拱形屋顶钢结构设计方案。

项目基本信息

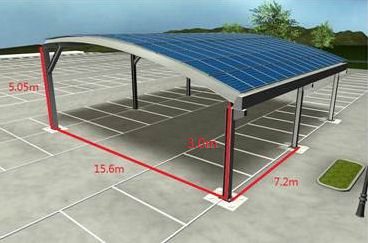

该项目位于中国，拱形屋顶跨度15.6米、长度14.4米、建筑面积225平方米。屋顶采用不对称拱形设计（两边一边高一边低），便于光伏组件的优良倾角安装。屋面板材采用1.0mm厚宝钢产彩钢板。预计施工周期1天。

设计荷载与环境条件

风雪荷载标准

• 设计风速：26m/s（可承受一般地区台风影响）
• 雪载荷：0.6KN/m²（北方地区冬季积雪标准）
• 周围建筑物水平：2级（乡村地区，有部分建筑物屏障）
• 海拔高度：200m（无需特殊气压修正）

光伏系统载荷

光伏组件和支架系统产生的静态载荷为18kg/m²（约0.18KN/m²），属于中等负载。钢结构需同时承载风雪荷载与光伏组件重量的复合工况。

钢结构与屋面系统

拱形屋顶的受力特点

拱形结构是主要受压形式，竖向荷载通过拱的几何形状转化为沿拱轴向的压力与水平推力。相比梁式结构，拱形可跨越更大空间、减少中间支点，充分利用钢材与混凝土的受压强度。

屋面板与支架系统

• 屋面采用1.0mm厚镀锌彩钢板，提供基础防水与隔热
• 光伏支架通过螺栓固定在屋面板上，支架与屋面形成一体化系统
• 不对称拱形设计使屋顶朝向获得优良太阳能采集角度（约30-35度）
• 下部钢结构采用钢梁与钢柱体系，与混凝土基础可靠连接

拱形屋顶的应用优势

空间跨越能力

拱形结构可在不增加中间支点的情况下跨越15米以上的大空间，为光伏组件安装提供连续、开放的顶部平台。

排水性能

拱形曲线天然促进雨水快速流向屋顶边缘，防止积水对光伏系统的影响，延长光伏组件与钢结构的使用寿命。

材料利用效率

拱形的压力流线与材料强度方向一致，使混凝土与钢材得到充分利用，相比矩形梁式结构可节省20-30%的材料用量。

常见问题

光伏组件如何安全固定在拱形屋顶上？

光伏支架通过螺栓连接固定在屋面彩钢板上，支架设计需考虑风速26m/s的负压吸力。支架间距与规格由结构计算确定，确保整体稳定性。

不对称拱形如何改善光伏发电效率？

根据当地纬度与季节日照角度，不对称拱形设计使屋顶倾斜角度达到优良值（通常25-40度）。这样可使光伏组件全年接收更多太阳辐射，发电效率提高10-15%。

拱形屋顶的防水如何保证？

屋面采用镀锌彩钢板，本身具有防水涂层。拱形曲线确保雨水不会积聚，快速排向檐口。屋脊与支架连接处需用防水胶条密封，防止雨水渗漏。

小结

拱形屋顶与太阳能光伏系统的结合代表了现代绿色建筑的发展方向。该项目在26m/s风速与0.6KN/m²雪载标准下，通过优化的拱形设计与钢结构体系，既满足安全承载，又实现了光伏系统的高效运行。江苏杰达钢结构工程有限公司拥有丰富的光伏屋顶钢结构设计与施工经验，可为不同地域、不同用途的光伏建筑提供专业解决方案。
