无梁屋顶内拉式增强方案的原理与应用

无梁屋顶由于跨度大、结构柔性强，在大荷载作用下可能出现较大挠度变形。内拉式增强方案通过在波纹拱内侧加设预应力拉索，有效改善结构整体刚度和承载能力。

内拉式增强方案的基本原理

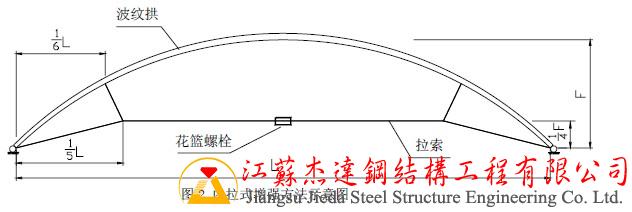

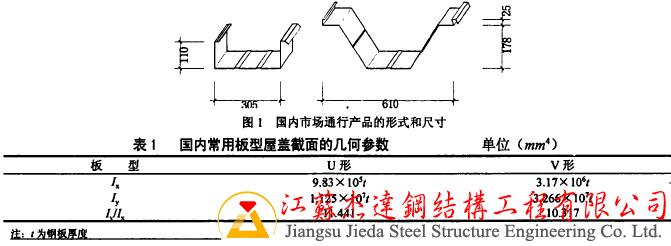

内拉式增强方法的核心是在波纹拱内侧加设拉索系统。具体构造为：

• 在距支座1/5L且高度为矢高1/4处辐射出两根拉索
• 拉索连接于相隔一个波纹单拱的无梁屋顶上翼缘
• 连接位置为波纹拱跨度的1/6处
• 在拉索中部使用花篮螺栓施加预紧力

增强方案的受力机制

无梁屋顶施加预紧力后的拉索能承受较大的拉力，在荷载作用下产生以下效果：

全跨荷载作用下的效果

当全跨荷载作用时，预应力拉索有效限制了波纹拱两端由于负弯矩而产生的向上拱起的挠曲变形。拉索的约束作用使结构的竖向位移明显减小，改善了屋顶的安全性和舒适性。

半跨荷载作用下的效果

当半跨荷载作用时，拉索在加载半跨区对波纹拱下陷有一定的抑制作用。与此同时，在非加载半跨区域，拉索有效地阻止了波纹拱向上的挠曲变形，防止结构失衡。

增强方案的性能优势

内拉式增强方案的主要优势包括：

• 改善屋顶结构的整体受力性能
• 有效提高了结构的整体刚度
• 显著增加了屋顶的承载能力
• 在全跨和半跨荷载下都能保持良好的抗变形能力
• 结构形式相对简洁，便于施工和维护

适用条件与设计考虑

内拉式增强方案适用于以下情况：

• 屋顶跨度较大（一般在20m以上）
• 对挠度有严格限制的建筑
• 需要承受较大集中荷载的场景
• 对屋顶强度和刚度要求较高的工程

设计时应注意：

• 根据荷载情况确定拉索的预紧力大小
• 拉索与屋面的连接节点应设计牢固可靠
• 定期检查拉索预紧力，必要时进行调整
• 确保拉索与其他设备（如采光带、通风帽）不冲突

常见问题

内拉式增强方案会增加多少成本？

增强方案增加的主要成本包括拉索材料、花篮螺栓、锚固件等。相对于避免增加屋顶厚度或改变跨度所节省的材料费用，总体成本增加有限，通常在5%～15%之间。

拉索的预紧力如何控制？

预紧力应根据结构分析和工程经验确定，通常在拉索设计拉力的30%～50%之间。施工时应使用张力计或应变仪精确控制，定期检测以确保预紧力保持在设计范围内。

增强方案的耐久性如何？

拉索通常采用热镀锌或不锈钢材质，具有良好的耐腐蚀性能。花篮螺栓和锚固件也应进行防锈处理。在正常维护下，系统的使用寿命与屋顶结构相同，可达30年以上。

小结

内拉式增强方案是改善无梁屋顶结构性能的有效技术手段。通过在波纹拱内侧合理布置预应力拉索，可以显著提高结构的刚度和承载能力，适用于大跨度、高要求的现代建筑。江苏杰达钢结构工程有限公司在该技术的应用中积累了丰富经验，可为大跨度屋顶工程提供可靠的技术方案和工程支持。
