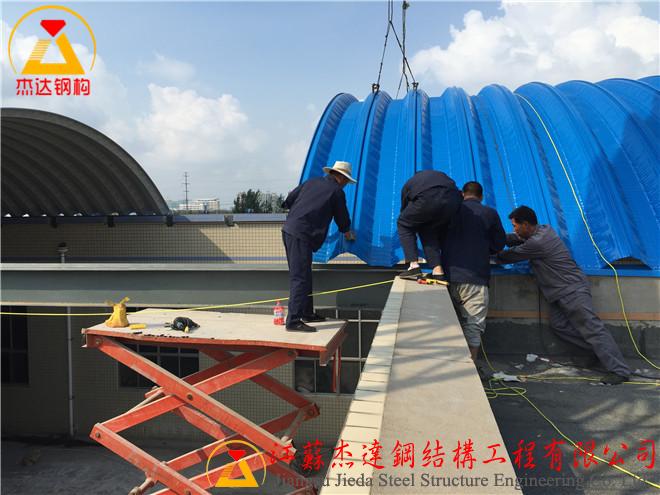

开合拱形屋顶的设计技术难点与对策

开合拱形屋顶是现代大型体育建筑的重要创新，集建筑、结构、机械和控制等多学科于一体。相比固定屋顶，开合屋顶在设计上面临多项技术难点，需要系统的解决方案。

开合屋盖结构形式的选择

关键技术难点

选择合理的开合屋盖结构形式是开合屋盖设计的基础，也是保证开合屋盖达到安全使用、经济合理的重要前提。在结构形式的选择中，需要面对以下重要技术难点：

• 屋盖结构跨度大：由于屋盖中包含开启部分，设计跨度要远远大于正常的屋盖结构，常见大跨度超过200m
• 复杂的受力工况：需要考虑屋盖在开启和封闭时不同的受力作用，以及全开、全闭和开关途中等多种状态下的力的综合作用
• 移动荷载的影响：屋盖移动过程中所产生的动荷载、惯性力等需要重点分析
• 动态位移控制：需要对开启部分的屋盖动态位移进行精确控制，防止过大变形

南通体育场的技术突破

南通体育场开启式屋盖钢结构是中国在这一领域的典型工程。主体结构由主拱桁架、副拱桁架和斜拱组成，其中主拱桁架最大跨度达262m，矢高55.4m。

该工程的主要技术特点包括：

• 整个拱形屋顶钢结构总用量约1.1万吨
• 活动屋盖每片约1130吨
• 配置44台液压台车沿轨道运行
• 8台卷扬机在地下室机房内牵引屋盖移动
• 采用机电液压技术和计算机控制系统

屋盖完整开闭需移动距离近120m，整个过程耗时约25分钟，体现了现代工程技术的水平。

拱形屋顶开启方式的选择

六种主要开闭方式

根据开闭机理的不同，屋盖体系的开闭移动方式可以分为六种：

• 水平移动式
• 水平旋转移动式
• 空间移动式
• 绕枢轴转动式
• 折叠移动式
• 组合移动式

其中空间移动型是近年流行的开闭屋盖形式。早期这种方式由于屋盖开启率低、运行轨道复杂、驱动机构繁琐，导致故障率较高，采用不多。

空间移动型的优化方向

近年来，通过以下措施使空间移动型得以推广应用：

• 根据使用功能选择合理的开启率，而不要求完全开启
• 根据屋面形式确定较简单的行走轨迹
• 这些改进可以有效解决采用这种方式所带来的一系列问题

空间移动型开闭屋盖一般采用局部块状划分方法确定移动屋盖单元。移动屋盖单元沿着平行的空间轨道运行，一般仅由向相反方向移动的两块屋盖组成。平面一般有两个以上垂直方向的对称轴，移动屋盖沿其中一个对称轴移动。

空间移动方式的适用范围

空间移动方式特别适合以下项目：

• 棒球、垒球场馆
• 篮球、排球馆
• 游泳馆
• 田径运动场

世界各地的典型工程如日本小松穹顶、日本大分县穹顶、荷兰阿姆斯特丹体育场都采用了这种移动方式。

南通体育场的开闭结构设计

南通体育场屋盖也采用空间移动方式，东、西两片可动屋盖沿空间轨迹移动，达到屋面开闭的目的。

结构组成

拱形屋顶分为可动结构单元和固定不动结构单元。在开启空间内保留部分不影响功能的支承结构，这体现了开闭方式与经济技术的平衡。体育场整体移动屋盖为单层网格屋面，移动屋盖与固定屋盖共用拱形支撑结构体系。

整体支撑结构由6道主拱和5道次拱组成，在开启口边缘设置空间椭圆形桁架梁，在基础部分设置抗拉环。

结构体系的优点

这种开闭结构体系有以下优点：

• 移动屋盖沿6条主拱移动，在主拱上按一定间距布置固定式滚动台车
• 移动屋盖能够适应开闭过程中各拱架间的微小位移差异
• 使滚动台车受力均匀合理
• 固定屋盖侧向支撑下的落地拱形支承结构保证位移不敏感
• 结构受力非常合理，安全可靠

结构体系的局限

结构体系也存在一定的局限：

• 开启空间内留有结构物在场地上产生的阴影
• 可能在一定程度上影响比赛效果
• 需要权衡空间利用和结构经济性

常见问题

开合屋顶的实现需要哪些技术支撑？

开合屋顶涉及多项技术：机械传动系统（台车、轨道）、液压驱动系统、电气控制系统、传感监测系统等。这些系统必须协调配合，才能实现安全可靠的开闭。

屋顶开闭过程中的安全如何保证？

通过多重安全措施：限位开关、应急停止系统、防碰撞传感器、超载自动停止、人工检查等。各系统实时监测屋顶位置和受力，确保全过程安全。

开合屋顶对下部结构的要求有多高？

下部结构需要承受屋顶的水平推力、动荷载和不对称荷载。基础设计必须考虑屋顶运动产生的侧向力，圈梁和柱子的配筋和断面都比固定屋顶大。

小结

开合拱形屋顶代表了现代大型体育建筑的发展方向，综合运用了钢结构、机械工程、控制技术等多个领域的先进技术。南通体育场的成功建设标志着中国在这一领域达到了国际水平。江苏杰达钢结构工程有限公司作为专业的钢结构企业，在大跨度、复杂结构的设计施工方面具备丰富的经验和技术能力，可为类似的高难度工程提供可靠的技术方案和施工服务。
