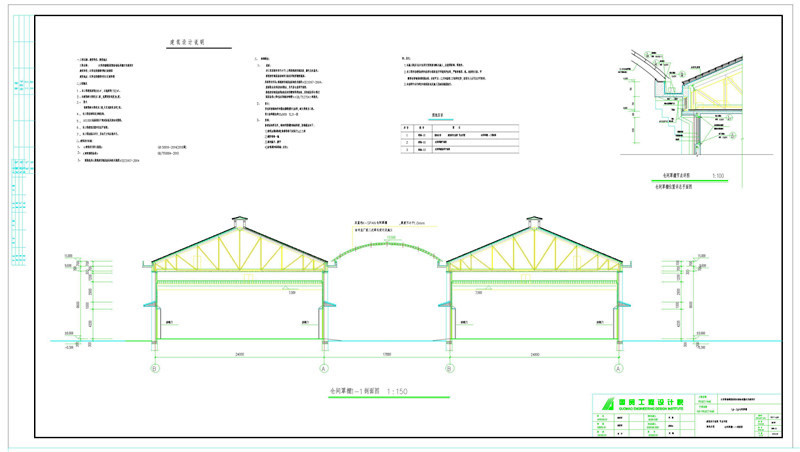

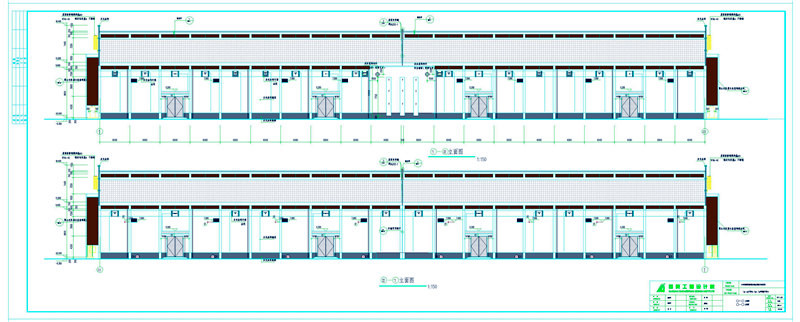

江西景德镇粮库安装仓间罩棚安装图

今天带大家了解一下江西景德镇粮库安装仓间罩棚安装图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于江西景德镇。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑江西景德镇粮库安装仓间罩棚安装图，跨度是24米，长度是120.5米，面积是：2892平方米，我们杰达钢构施工人员大约需要9天即可完成施工。

本次施工的跨度是24米，拱高为4米，矢跨比为0.17，使用的板材厚度为1.0mm，厂家为：上海宝钢。

拱形屋顶的细部做法:

1、屋面:

本工程屋面采用不小于1.0厚拱型波纹钢屋盖,颜色为灰蓝色。拱型波纹钢屋盖结构单元板采用矩形槽型截面。具体要求详见《拱型波纹钢屋盖结构技术规程》CECS167-2004。屋面排水采用有组织排水,见平房仓屋顶平面图。拱型波纹钢屋盖彩涂板应采用镀铝锌彩涂板,其性能应符合现行国家标准《彩色涂层钢板和钢带》(GB/T12754)的规定。

2、防火:

所有承重钢构件均需涂刷薄型防火涂料,耐火等级为二级。防火涂料做法参05J909 TL21-②

3、防锈:

除按结构要求外,钢构件需刷防锈漆两道,防锈做法如下:

1)清理金属面除锈,除锈等级不应低于Sa2.5级

2)刷防锈漆一遍

3)满刮腻子、磨平

4)涂饰调和漆两遍(灰色)

1.外墙:仓房外墙材料标高9.6以下纵墙为180厚山墙为250厚钢筋混凝土,外设60厚挤塑聚苯板保温层(密度≥32kg/m ,燃烧性能为B1级)3;房9.6标高以上山墙为250厚蒸压加气混凝土砌块墙.工具间、检修间以及外部装饰墙(除特殊注明外)均为3250厚蒸压加气混凝土砌块墙.密度级别B05,强度级别A3.5,干密度≤500kg/m,导热系数≤0.14λ[W/(mk)].采用Ma5.0等级专用砂浆。蒸压加气混凝土砌块墙体在%%P0.00标高以下采用MU15灰砂砖。

2. 内墙:为250厚钢筋混凝土墙体,详结施。

3. 墙身防潮:内外墙体除混凝土壁外,均在-0.06标高处设置20厚1:2.5水泥砂浆内掺5%%%防水剂作为墙身防潮层。平房仓内墙及外墙内侧7.7m标高以下喷刷JG防水剂二遍。

4. 加气混凝土砌块砌筑的构造柱、水平配筋带等的做法见结构相关图纸。及国标图集《蒸压加气混凝土砌块、板材构造》13J104.

5. 有防水要求房间蒸压加气混凝土砌块墙砌筑前均应由C20砌筑与墙同宽200高防水翻沿。钢筋混凝土墙(柱)与墙体连接构造,不到顶非承重墙压顶及连接构造详见结构统一说明。

6. 窗下墙压顶与墙同宽,厚80,C20混凝土配2%%C6,%%C8@200钢筋,压顶伸入两侧墙内各240mm。
