青岛物料大棚拱形屋顶与排水支撑工艺

物料大棚拱形屋顶是为工业物资堆放而设计的轻型覆盖结构，通过高强度屋面板和规范的排水设计，确保物料在各种气候条件下的安全存放。本项目位于山东青岛，由江苏杰达钢结构工程有限公司承建，采用高强拱屋面板和混合支撑体系的创新方案，为物料堆场提供了经济耐用的遮蔽建筑。

工程规模与设计参数

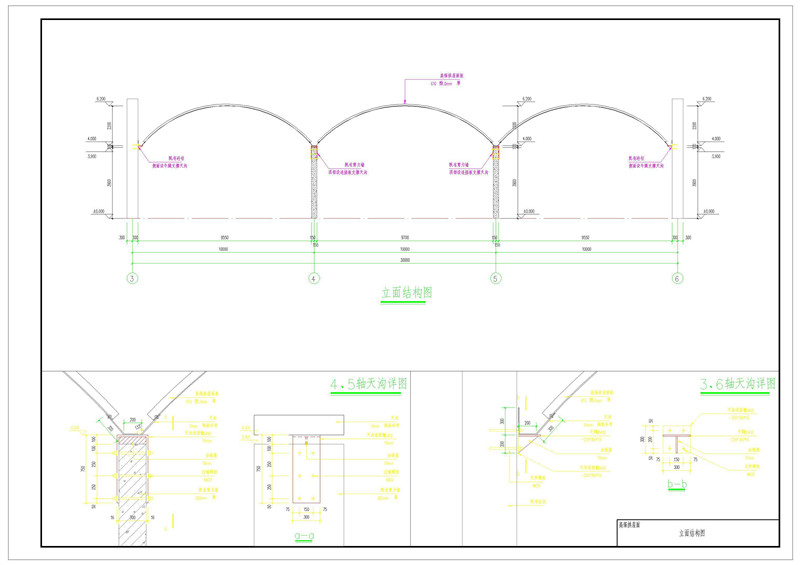

本工程位于山东青岛地区，建筑面积270平方米。物料大棚拱形屋顶跨度为10米，长度为27米，拱高2米，矢跨比为0.2。屋面采用上海宝钢生产的高强拱屋面板，板型610，厚度为1.0毫米。项目规模紧凑，施工周期短，仅需1天即可完成安装。该工程充分体现了轻型工业建筑对快速部署和经济效益的追求。

高强拱屋面板系统

工程屋面采用高强拱屋面板610型规格，厚度1.0毫米的金属波纹板。610型是标准的中等规格波纹，具有良好的强度和刚度，能够承载设计荷载的同时保持较轻的自重。高强材质确保了长期的抗风、抗冰雪能力。板材采用专业的拱形弧度，利用拱形结构的自身受力特性，使得10米的跨度仍能保持足够的刚度，不易产生过大的中跨挠度。

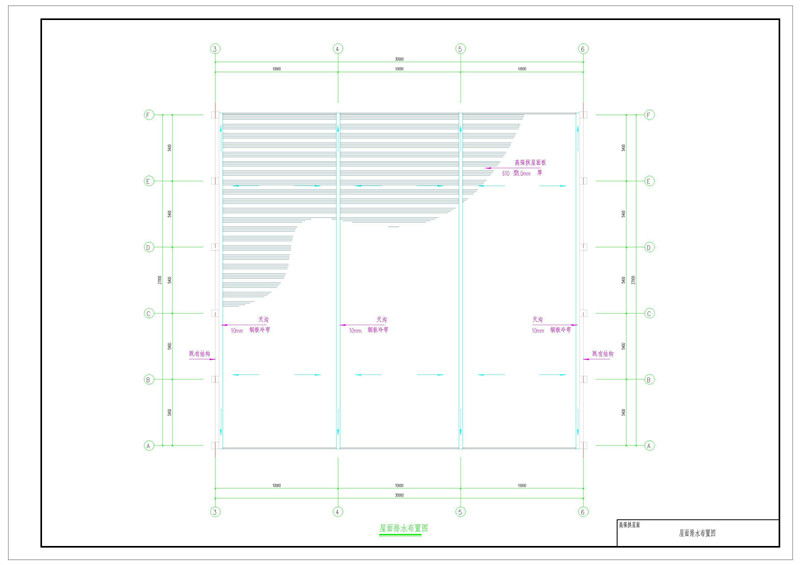

天沟与排水设计

工程采用10毫米厚的钢板冷弯成天沟，这样的设计充分考虑了物料大棚的降水负荷。10毫米厚的钢天沟具有足够的刚度，不会因为长期积水或维修人员检查而变形。屋面排水采用有组织排水，通过天沟将屋面积水集中后排放，防止雨水飞溅或漫流，保护了地面物料免受雨淋。排水布置的合理性是确保物料干燥和堆场整洁的重要条件。

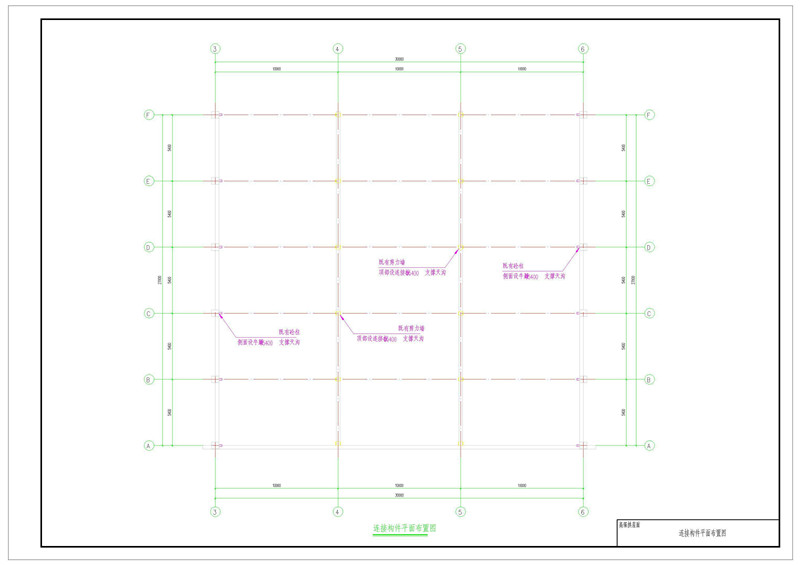

既有结构与混合支撑体系

工程巧妙地利用了既有建筑结构进行支撑。中间部分采用既有剪力墙顶部设连接板的方式，将屋顶荷载直接传递至混凝土剪力墙。两侧和端部采用既有混凝土柱，在柱侧面设置钢牛腿用以支撑天沟和屋面板。这种混合支撑体系既充分利用了既有结构的承载能力，又不需要增加大量新的基础投入。连接构件设置间距为1米，确保了充分的支撑密度。这样的设计既经济又高效，是对现有厂房和堆场进行改造扩容的理想方案。

常见问题解答

为什么物料大棚选择610型屋面板？

610型波纹板是通用的中等规格，在强度、刚度和成本之间达到理想平衡。这个规格特别适合跨度10米左右的中小型覆盖棚，既不过重，又能充分承载积雪和风荷载。

既有混凝土柱侧面设牛腿支撑有什么优势？

利用既有柱侧面设牛腿，避免了在地面新增基础的费用和施工复杂性。牛腿与新屋顶荷载直接配合，形成了一个整体的支撑体系，既节省投资，又不破坏原有的场地布局。

10毫米厚的钢天沟为什么不易变形？

10毫米厚度提供了足够的刚度，即使在长期积水或维修人员踩踏的情况下，也不会产生明显的变形和永久性受损。这对长期运营的物料堆场来说至关重要。

工程小结

山东青岛物料大棚拱形屋顶工程充分展现了新旧结构的融合创新。江苏杰达钢结构工程有限公司通过采用高强拱屋面板、厚实的钢天沟、规范的排水设计和充分利用既有结构的混合支撑体系，打造了一个经济实用、防水排水、长期耐久的物料存储罩棚。该项目为其他工业厂房的屋顶改造和扩容提供了成功的施工范例。
