昌乐粮库仓间拱形罩棚H钢结构施工工艺

粮库仓间罩棚采用H钢骨架和拱形波纹钢屋盖的结合，通过精密的焊接工艺和钢丝绳加固系统，在既有仓房之间架设轻型覆盖结构。本项目位于山东潍坊昌乐，由江苏杰达钢结构工程有限公司承建，充分展示了如何在狭小的仓房间隙中高效安装拱形罩棚。

工程规模与基本参数

本工程位于山东潍坊昌乐地区，建筑面积600平方米。拱形罩棚在两座原有仓房中间安装，跨度为10米，长度为60米，拱高2米，矢跨比为0.2。屋面采用上海宝钢1.0毫米厚的拱形波纹钢屋盖，弧长为11.03米。该工程规模紧凑，施工周期仅需2天，充分展现了现代钢结构的快速部署能力。

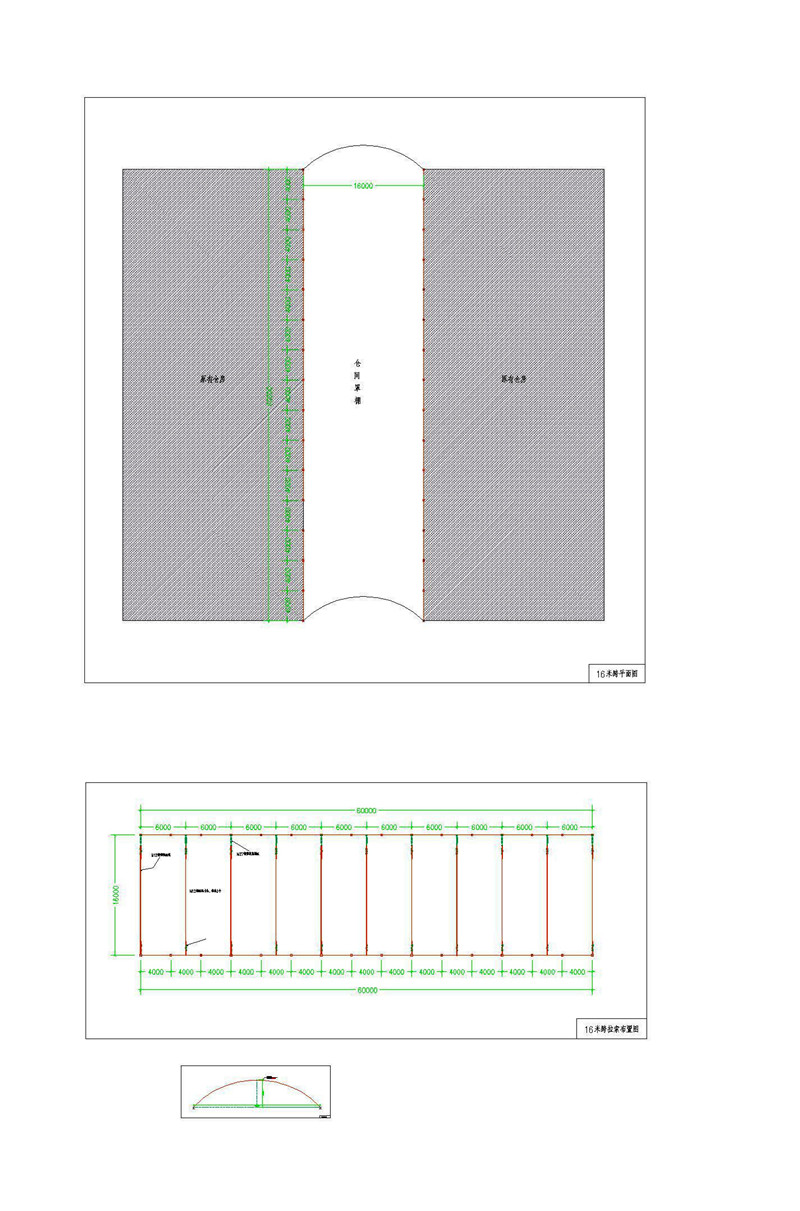

仓间罩棚的空间设计

工程最具特色的是其巧妙的空间利用设计。拱形屋顶在两座原有粮仓建筑之间架设，跨度仅为10米。这种设计既充分利用了粮仓之间的闲置空间，又为粮食的装卸和转运提供了遮蔽。拱形波纹钢屋盖的弧长11.03米，与10米跨度完美匹配，确保了屋顶的安全性和美观性。这套因地制宜的设计是现代粮库改造和扩容的典范。

H钢骨架与加劲系统

工程的主要承重构件采用H250X250X6X12的H钢，尺寸规格合理，能够有效承载屋顶和环境荷载。为了增强结构的刚度和抗变形能力，工程在H钢上焊接加劲钢板，厚度为10毫米，每1米设置一个加劲钢板。这种密集的加劲设计确保了在长期使用中结构不会出现明显的挠度和振颤。托板采用钢板弯折而成，与屋面板和拱形支撑系统相连接，形成了一个整体的荷载传递体系。

焊接工艺与钢丝绳加固

工程采用专业的围边角焊缝连接技术，角钢与钢梁通过角焊缝相连。焊脚尺寸为6毫米，采用钢板规格（130+80）*6毫米，通长布置，弯折角度为135°。这套精密的焊接方案确保了各构件之间的紧密结合和荷载的有效传递。为了进一步增强结构的安定性，工程采用M27镀锌花篮螺栓锁住M12镀锌钢丝绳，实现了钢梁与拱形屋顶的横向拉结。每条钢丝绳上设置三个卡扣，提供了多级防护。这种焊接加螺栓的混合连接方式既保证了结构的强度，又便于现场调整和后期维护。

常见问题解答

为什么在H钢上每隔1米设置一个加劲钢板？

加劲钢板能够防止H钢在长期荷载作用下产生局部失稳和变形。每1米一个加劲板的设置确保了均匀的支撑，防止出现应力集中和长期蠕变。

焊脚6毫米和135°弯折角有什么意义？

6毫米焊脚提供了足够的焊接强度，能够传递H钢和角钢之间的应力。135°的弯折角是标准的钢板弯折角，能够与H钢翼板形成良好的焊接面。

为什么要同时使用焊接和花篮螺栓连接？

焊接提供了主要的结构强度，确保了荷载的有效传递。花篮螺栓和钢丝绳则提供了额外的横向加固，防止屋顶在风荷载下出现横向位移和扭转，提升了整体的安全冗余。

工程小结

山东潍坊昌乐粮库仓间罩棚工程充分展现了钢结构在现有建筑改造中的应用灵活性。江苏杰达钢结构工程有限公司通过采用优化设计的H钢骨架、密集的加劲钢板系统、精密的焊接工艺和可靠的钢丝绳加固，在有限的空间内打造了一个安全耐久、功能完善的仓间罩棚。该工程为其他粮库和工业厂房的空间改造提供了实用的设计施工参考。
