四川成都某食品公司仓间罩棚安装图

拱形屋顶厂家 2023-03-26 11:13:51 图纸图集 603 ℃ 0 评论

今天带大家了解一下四川成都某食品公司仓间罩棚安装图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于四川成都

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑是仓间罩棚，跨度是32米，长度是65米，面积是：2080平方米，我们杰达钢构施工人员大约需要7天即可完成施工。

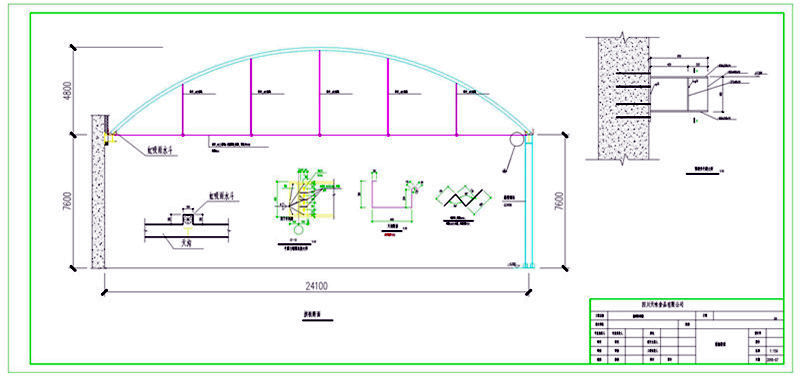

本次施工的跨度是32米，拱高为6.4米，矢跨比为0.2，使用的板材厚度为1.5mm，厂家为：上海宝钢。

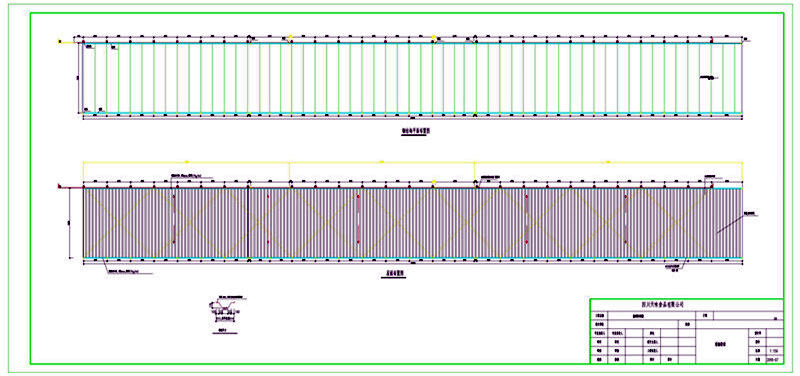

长度每隔八米打一根钢柱，中间设置拉杆，圆 22圆钢+花篮螺栓,张紧，预拉力1KN间隔4m，详立面图。

侧边安装钢梁将拱形屋顶的重量放在钢梁上。

钢板内天沟，厚8mm,镀锌275g/m2。拱形屋顶板的厚度1.5mm，宝钢TS280GD高强度彩涂板。

虹吸雨水管由专业厂家设计，C20圆钢屋面水平支撑。

山墙端吊杆，C8钢绳。吊绳的下面拉杆，c22圆钢+花篮螺栓,张紧，预拉力1KN。

牛腿的预埋直接打进墙里面。

上面就是关于四川成都某食品公司仓间罩棚安装图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
