今天带大家了解一下浙江杭州建德粮仓安装仓间罩棚施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于浙江杭州建德

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑，跨度是13.5米，长度是48和59米，面积是：1444平方米，我们杰达钢构施工人员大约需要5天即可完成施工。

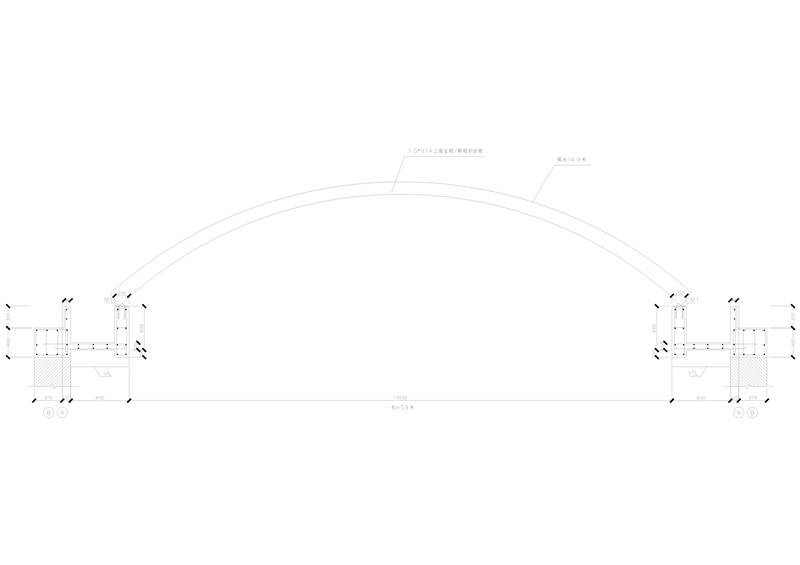

本次施工的跨度是13.5米，拱高2.7米，矢跨比为0.2，使用的板材厚度为1.0mm，厂家为：上海宝钢。

拱形屋顶板的尺寸为1.0*914上海宝钢/鞍钢彩涂卷，弧长14.9米。

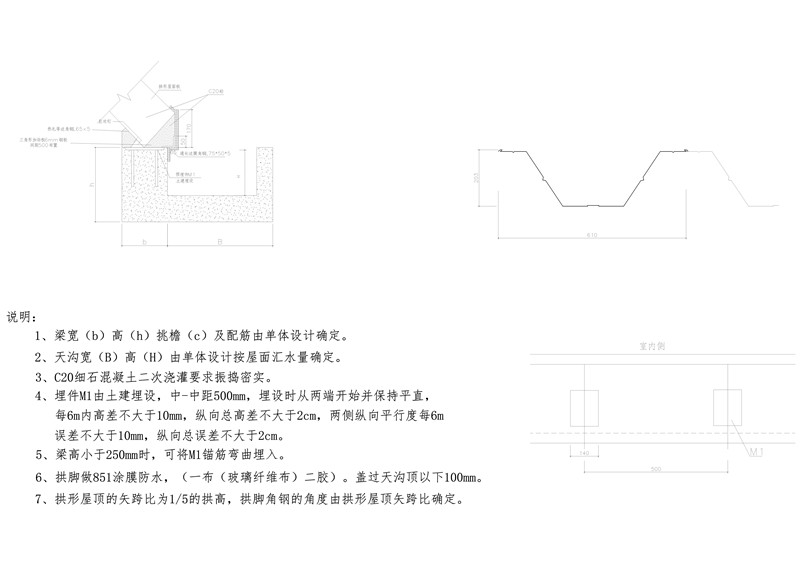

这是拱形屋顶的细节图，首先下面有预埋件，自攻钉将热扎等边角钢L65×5和拱形屋面板固定住。

之后用C20砼进行浇筑。

拱形屋顶的说明：

1、梁宽(b)高(h)挑檐(c)及配筋由单体设计确定。

2、天沟宽(B)高(H)由单体设计按屋面汇水量确定。

3、C20细石混凝土二次浇灌要求振捣密实。

4、埋件M1由土建埋设,中-中距500mm,埋设时从两端开始并保持平直,每6m内高差不大于10mm,纵向总高差不大于2cm,两侧纵向平行度每6m误差不大于10mm,纵向总误差不大于2cm。

5、梁高小于250mm时,可将M1锚筋弯曲埋入。

6、拱脚做851涂膜防水,(一布(玻璃纤维布)二胶)。盖过天沟顶以下100mm。

7、拱形屋顶的矢跨比为1/5的拱高,拱脚角钢的角度由拱形屋顶矢跨比确定。

上面就是关于浙江杭州建德粮仓安装仓间罩棚施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
