浙江杭州中心库安装拱形屋顶施工图

拱形屋顶厂家 2023-03-26 17:43:36 图纸图集 744 ℃ 0 评论

今天带大家了解一下浙江杭州中心库安装拱形屋顶施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于浙江杭州。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑是粮仓安装拱形屋顶，跨度是16米，长度是78米，面积是：1248平方米，我们杰达钢构施工人员大约需要4天即可完成施工。

本次施工的跨度是16米，拱高为3米，矢跨比为0.18，使用的板材厚度为1.2mm，厂家为：上海宝钢。

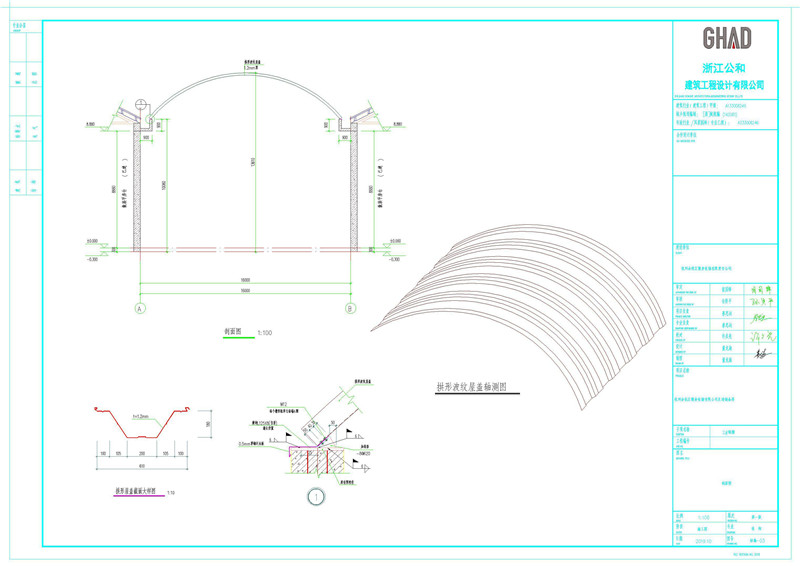

这是拱形屋顶的剖面图，拱形屋顶的最高处为13.61米。

钢柱的高度为10.8米，天沟的高度为0.9米。

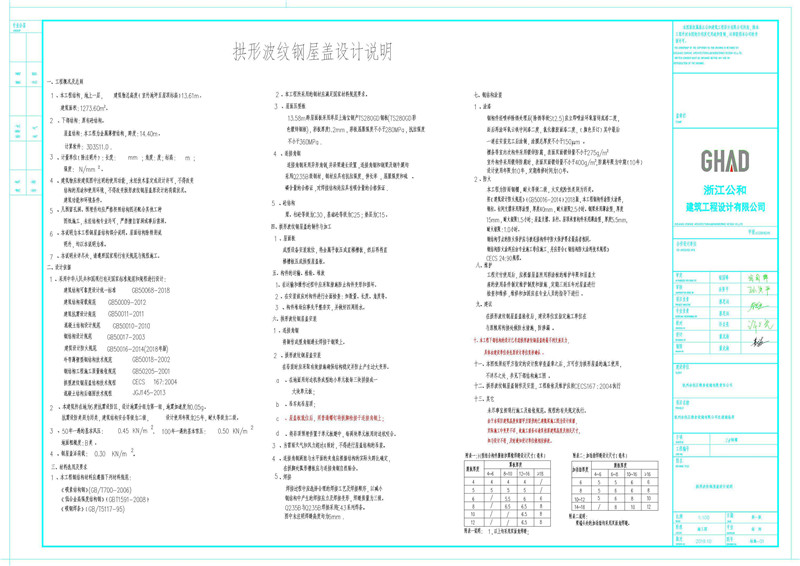

拱形波纹钢屋盖设计说明就是这个给大家看一下拱形波纹钢屋盖的制作安装：

1、连接角钢将制作成型角钢通长焊接于钢梁上。

2、拱形波纹钢屋盖安装在吊装时应采取有效措施确保结构稳定并防止产生过大变形。

a、在地面用封边机将成型的小单元板每三块拼接成一大块单元板;

b、吊车起吊屋顶;

c、屋盖板就位后,用普通螺钉将拱脚栓接于连接角钢上;

d、将吊顶预埋件置于单元板缝中,每两块单元板用封边机咬合。

3、当雷雨天气和风力超过4级时,不得进行屋盖结构的吊装。

4、连接角钢两肢与水平面的夹角应根据结构的实际矢跨比确定,在拱脚处弧形槽板应与连接角钢自然贴合。

5、焊接焊接过程中应选择合理的焊接工艺及焊接顺序,以减小钢结构中产生的焊接应力及焊接变形,焊缝质量为三级。Q235B与Q235B焊接采用E43系列焊条。图中未注明焊缝高度均为6mm .

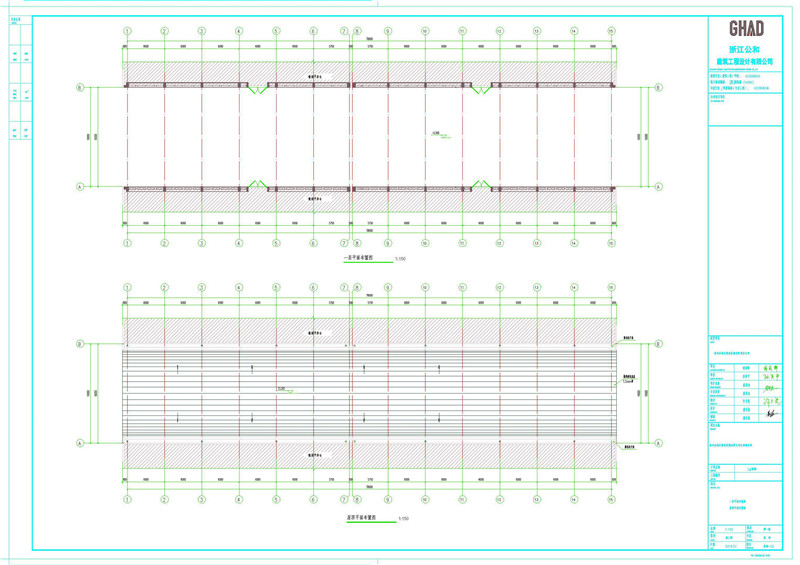

这就是拱形屋顶的屋顶平面图，拱形波纹屋盖1.2mm厚。

防火也很重要，给大家看一下防火标准：

本工程为防雨钢棚,耐火等级二级,火灾危险性类别为丙类。按《建筑设计防火规范》(GB50016-2014)2018版,本工程钢构件涂防火涂料,钢柱、柱间支撑采用厚涂型,厚度40mm,耐火极限2.5小时。

钢梁采用薄涂型,厚度15mm,耐火极限1.5小时;屋盖支撑、系杆、屋顶承重构件采用薄涂型,厚度5.5mm,耐火极限:1.0小时。

钢结构节点的防火保护应与被连接构件中防火保护要求最高者相同。钢结构防火涂料应由专业施工单位施工,并应符合《钢结构防火涂料技术规程》CECS 24:90规程。

上面就是关于浙江杭州中心库安装拱形屋顶施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
