拱形屋顶主要技术参数与建筑形态展示

拱形屋顶不仅具有优良的结构性能，其独特的建筑形态也为现代工业和商业建筑增添了美感。本文展示了拱形屋顶的主要技术参数和多种建筑形态应用，供设计和建设人员参考。

拱形屋顶的几何特征

拱形屋顶的设计是基于一系列重要的几何和力学参数。这些参数的选择直接影响到屋顶的形状、性能和外观。

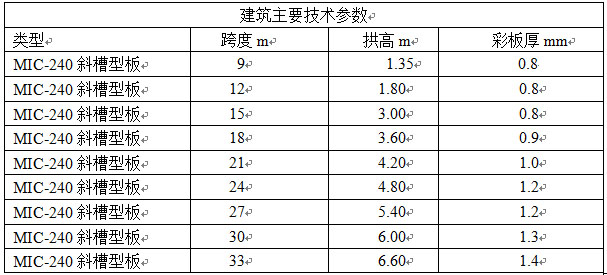

关键几何参数

• 跨度（L）：屋顶两支座间的距离，通常为6～40m
• 矢高（f）：屋顶最高点到支座连线的竖直距离，通常为L/5～L/3
• 矢跨比（f/L）：用来描述屋顶的整体形状，典型值为0.18～0.25
• 弧长：沿屋顶弧线的实际长度，通常比直线跨度长10～20%
• 板型规格：U形和V形两种，影响屋顶的截面和铺装方式

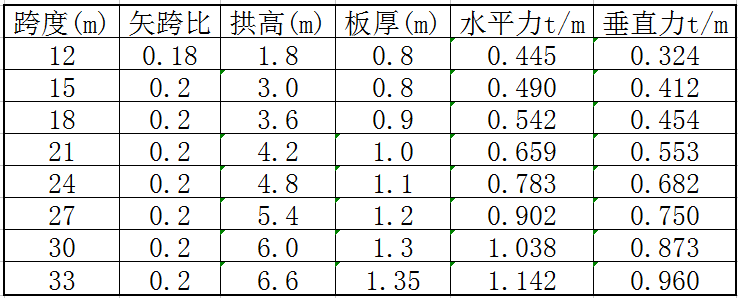

力学参数

• 支座反力：竖向反力和水平推力，决定下部结构的设计
• 最大挠度：通常控制在L/200～L/300范围内
• 裂纹宽度：对于有防水要求的部位，应控制在0.2mm以内

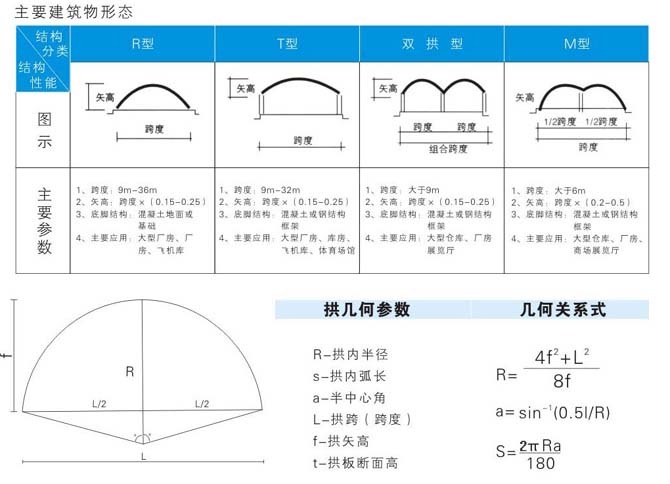

拱形屋顶的建筑形态

拱形屋顶的美学价值在于其流畅的曲线和轻盈的外观。不同的矢跨比和跨度组合创造出丰富多彩的建筑形态。

常见建筑形态

• 单拱形屋顶：单一的拱形，跨度通常为12～30m，适用于工业厂房、仓库等
• 连续拱形屋顶：多跨连续拱形，通过中间支柱将多个拱形连接，增加覆盖面积
• 双拱屋顶：两个相邻的拱形组合，形成更加复杂的建筑效果
• 组合屋顶：拱形屋顶与其他结构形式（如平面结构、斜坡等）组合使用

不同矢跨比对建筑形态的影响

矢跨比的选择是决定屋顶外观的关键因素。

• 矢跨比=1/8～1/6：屋顶相对扁平，空间高度较低，结构更经济
• 矢跨比=1/5：是常用的选择，平衡了结构性能和建筑效果
• 矢跨比=1/4～1/3：屋顶较为陡峭，空间高度大，建筑外观优美，但结构成本增加

建筑外观设计要素

色彩与材质

拱形屋顶通常采用热镀锌彩色钢板，常见颜色包括：

• 银灰色（镀锌原色）：经济实惠，易于维护
• 蓝色、红色：提升建筑视觉效果，常用于商业建筑
• 深灰色、棕色：沉稳大气，适合工业区建筑

山墙处理

山墙与拱形屋顶的衔接方式多样：

• 全封闭山墙：提高整体刚度和防风能力，建筑更完整
• 半开放山墙：保留部分开口用于通风和采光
• 玻璃幕墙：增加透明性和现代感

采光和通风

为了提升建筑的舒适性和功能性，常在屋顶设置：

• 采光带：使用透光材料增加室内采光
• 通风帽：在屋顶高处设置通风口，改善室内空气流通
• 天窗系统：集采光、通风、排烟等功能于一体

工业应用案例

工业厂房

拱形屋顶在工业厂房中应用最广泛，特别是：

• 汽车制造厂：大跨度、大空间，便于生产线布置
• 机械制造厂：屋顶高度适中，便于吊车和大型设备的安装
• 农业仓储：保温保湿效果好，便于农产品贮存

商业建筑

在现代商业建筑中，拱形屋顶也得到越来越多的应用：

• 会展中心：大跨度、可塑性强
• 体育馆：优美的造型，良好的结构性能
• 商业广场：独特的建筑外观，吸引人气

常见问题

拱形屋顶的美观度如何？

拱形屋顶的弧线流畅优美，具有很高的建筑美感。可通过选择合适的矢跨比、色彩搭配和细部设计，创造出各种建筑风格。与传统平屋顶相比，更具现代感和艺术性。

拱形屋顶对室内采光有影响吗？

由于拱形屋顶的外形原因，两端的采光相对较弱。可通过在屋顶两端增加采光带、设置天窗或在山墙上开设大窗户等方式改善。

拱形屋顶如何适应不同的建筑用途？

通过调整矢跨比、跨度和板型等参数，拱形屋顶可以适应多种建筑用途。例如，工业厂房通常采用较低的矢跨比以降低成本，而体育馆等公共建筑可采用较高的矢跨比获得更好的外观效果。

小结

拱形屋顶结合了结构的高效性和建筑的美学价值。通过科学合理的技术参数设计和精心的外观处理，可以创造出既安全可靠又美观大气的现代建筑。江苏杰达钢结构工程有限公司在拱形屋顶的设计应用中有丰富的经验，能为不同类型的建筑提供量身定制的解决方案，实现结构性能和建筑品质的统一。
