河北沧州安装猪舍落地拱设计图

拱形屋顶厂家 2023-04-03 18:06:39 图纸图集 940 ℃ 0 评论

今天带大家了解一下河北沧州安装猪舍落地拱设计图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于河北沧州。

由于是落地拱，所以下部结构是钢结构，上部结构一直是金属薄壁。

这个落地拱的跨度为12米，长度为70米。总面积为840平方米。

这是落地拱用来圈养猪的给猪当窝的，所以内部一定要保温。

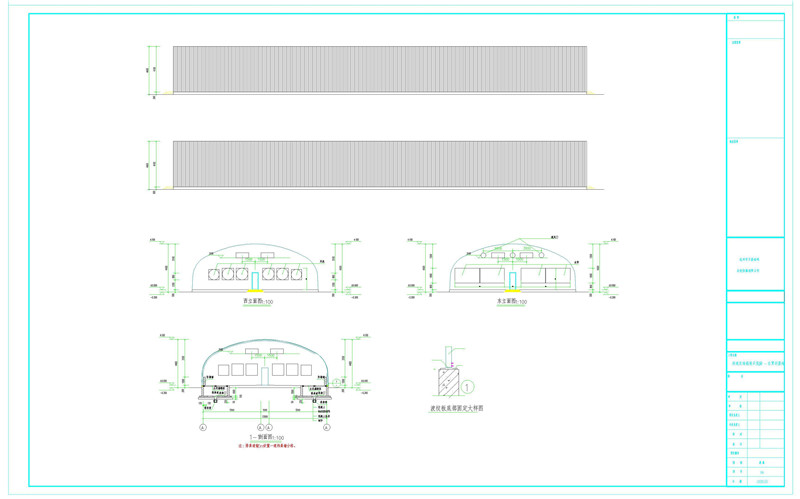

这是拱形屋顶的设计图，可以看得出来这是两侧的立面图和剖视图，落地拱的两边设置防撞墙。

两端设置大门和窗户，地板两边下侧设置排粪口。

这拱形屋顶的高度最高为4.1米，一面设置排风口。

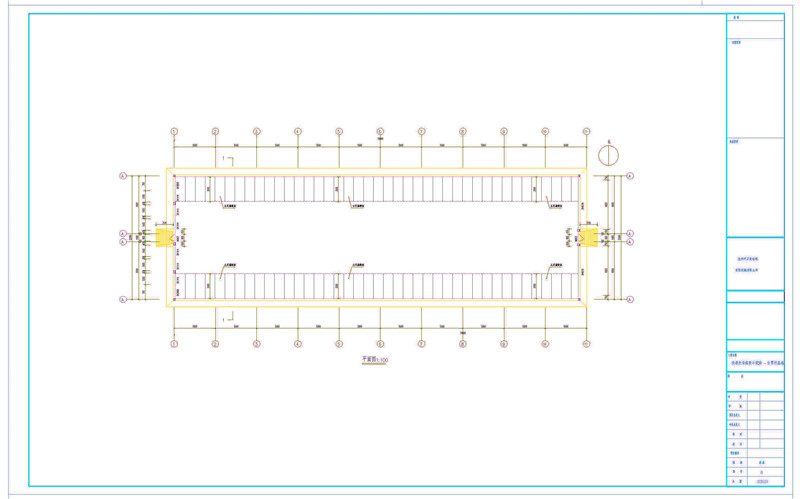

这是落地拱的平面图，可以看出图上设置水泥漏缝板宽度为3米。

每5米一个单元格，总长度为70米。

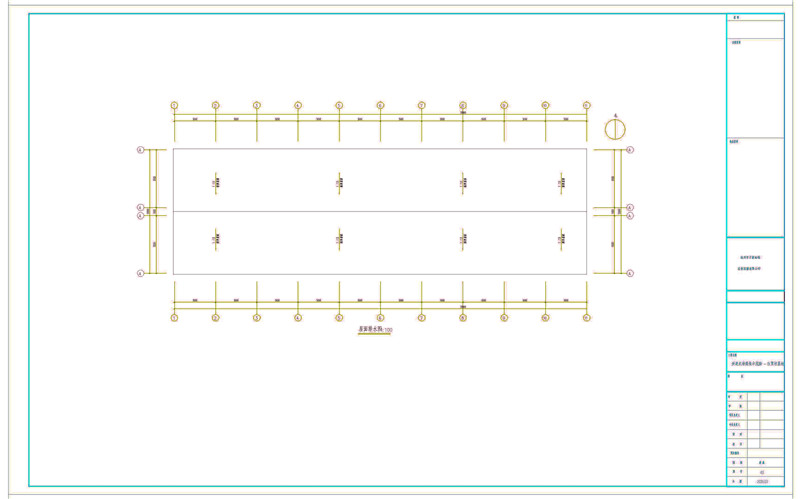

这是屋面排水图，在内部涂50mm厚聚氨酯。

现浇混凝土必须振捣密实,防止蜂窝麻面,并复盖草包加强21天的洒水养护，避免砼干缩裂缝。

为保证混凝土达到P6的抗渗标号,应在混凝土中掺入一定的防渗剂。

混凝土接合面处做法:旧混凝土必须凿毛,清洗干净,然后涂纯水泥浆两遍，再铺10厚的水泥砂浆，过半小时左右再继续浇捣新混凝土,要控制砂浆铺设不能过厚,以免形成强度较弱的裂缝，引起渗漏，甚至开裂。

以上都是混凝土的浇筑方式。

这就是河北沧州安装猪舍落地拱设计图的图纸，如果大家观看后有什么不满意的地方，可以联系我们修改。如果有什么不懂的地方，可以咨询我们。
