今天带大家了解一下新疆某原料库安装落地拱施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于新疆。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑是原料库储存落地拱，跨度是19.72米，长度是121.98米，面积是：2405平方米，我们杰达钢构施工人员大约需要8天即可完成施工。

本次施工的跨度是19.72米，拱高为7米，矢跨比为0.35，使用的板材厚度为1.0mm，厂家为：上海宝钢。

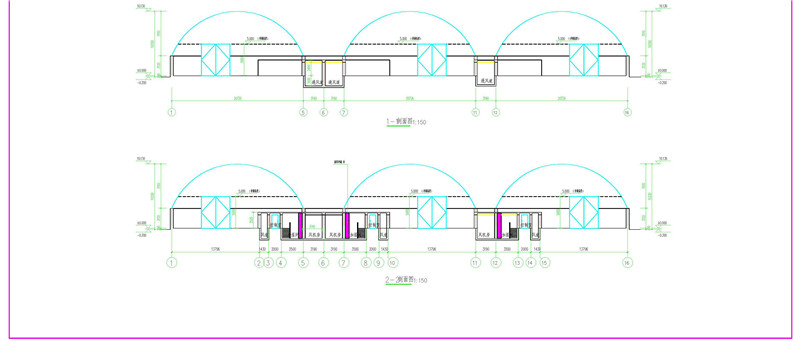

这是拱形屋顶的剖面图，存储高度为5米，大门的高度也是5米。

下面通风道的距离为4米，宽度为3米。

总共为3个跨，下面的系统功能多一点。

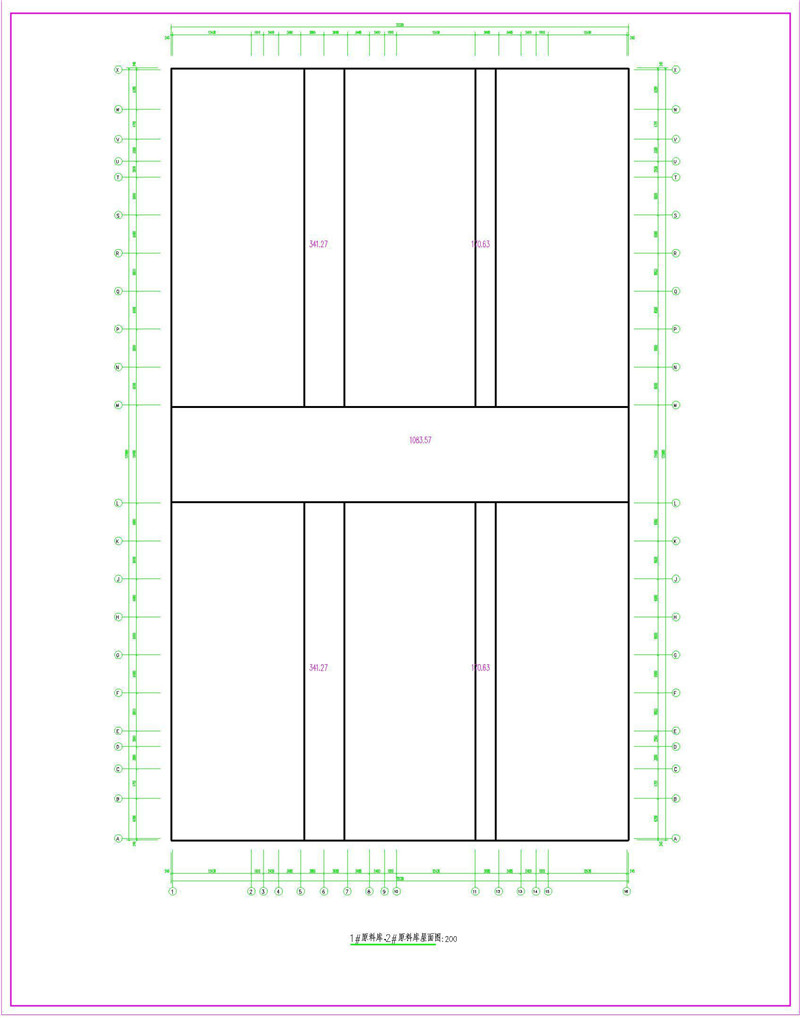

这是原料库屋面图，在这个图上，我们可以看出中间有两个过道，其余的部分都是安装拱形屋顶。

这是总体的数据用来确定位置的。

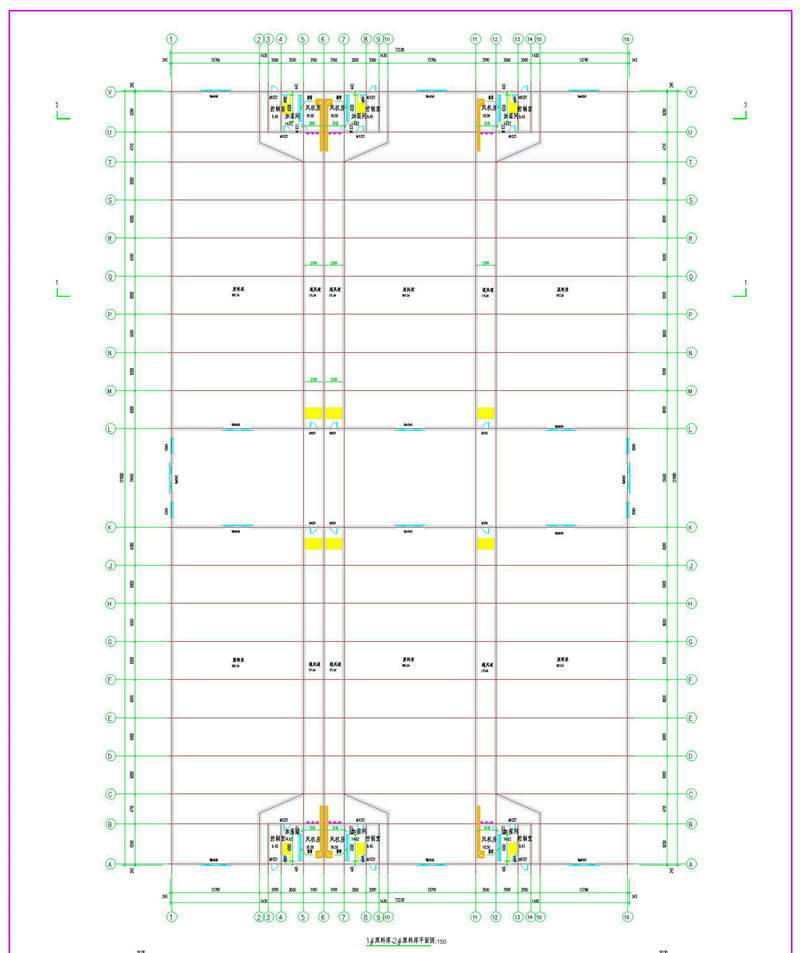

这些是一些控制室的分布图，通风道的布置图也在其中。

我们可以将这张图上的数据得到并采用。

上面就是关于新疆某原料库安装落地拱施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。我们随时等候你们的评论哦！
