新疆乌鲁木齐某公司养殖区项目安装落地拱施工图

拱形屋顶厂家 2023-04-06 12:25:42 图纸图集 1022 ℃ 0 评论

近年来，我国大力发展生产牲畜业，这导致在我国浑然天成的最适合养殖的地方内蒙。谁都知道内蒙的草地有多广袤。

所以新疆乌鲁木齐有一家公司联系我们来商讨如何做拱形屋顶的落地拱。这里杰达钢构技术员胡子豪先生带大家来看一下。

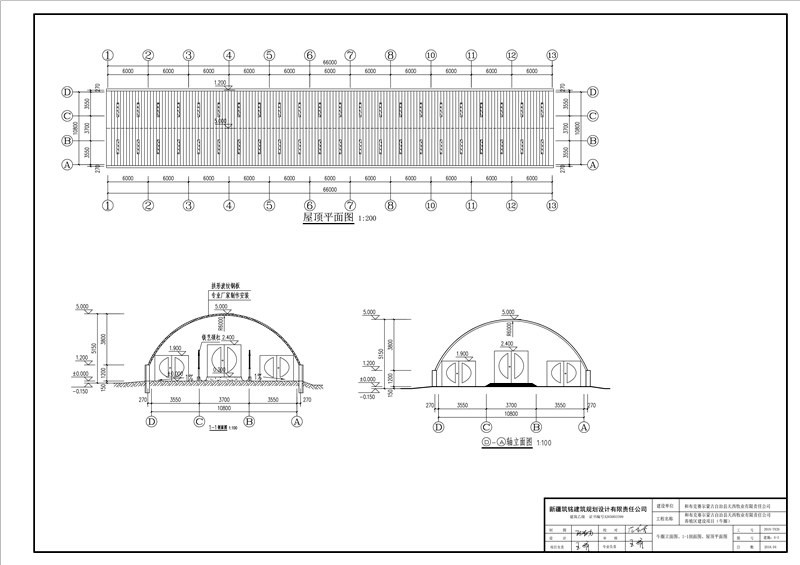

这是落地拱的屋顶平面图和立视图，落地拱的跨度是10.8米，长度为66米，总面积为713平方米。

我们施工团队大概3天就可以完全施工好，我们可以在平面图上看出每隔6米打一根立柱。

落地拱下面的立柱高度为1.2米，拱形波纹钢板由专业厂家制定。

这是牛圈平面图，在图上为我们看出两侧为牛榻，中间是喂养过道。

在牛榻里每隔1.2米焊接一个铁环，每隔3米设置采光带。

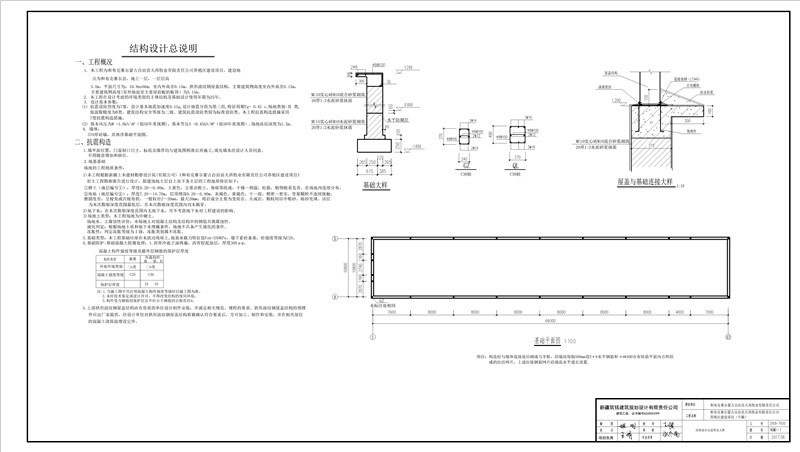

这是结构总说明布置图，如果你需要设计落地拱或者安装这种类型的拱形屋顶，可以参考也可以联系我们咨询。

这种落地拱的拱脚和角钢连接处必须要采用油膏密封，还要采用防水砂浆。

其中自攻螺丝将拱脚和预埋件连接在一起，为了稳固拱形屋顶，使其能承受更大的压力。

上面就是关于新疆乌鲁木齐某公司养殖区项目安装落地拱施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
